分立元件 RS232转TTL 升级刷机小板散件 带灯三极管 刷机线套件

¥6
编码: TJ-56-199
有货 999999
折扣时间
已售罄
数量:

很多刷机行家公认的RS232转TTL好用,很好联机,无需安装驱动.而USB转TTL缺点多:对娇气的芯片如海尔华亚不是很好联机,小板芯片也容易烧,还需要安装驱动.本店坚持--要做就做的小板!
    可以拿来刷机顶盒的!近期此类小板主要就是升级机顶盒和给STC单片机烧写程序。

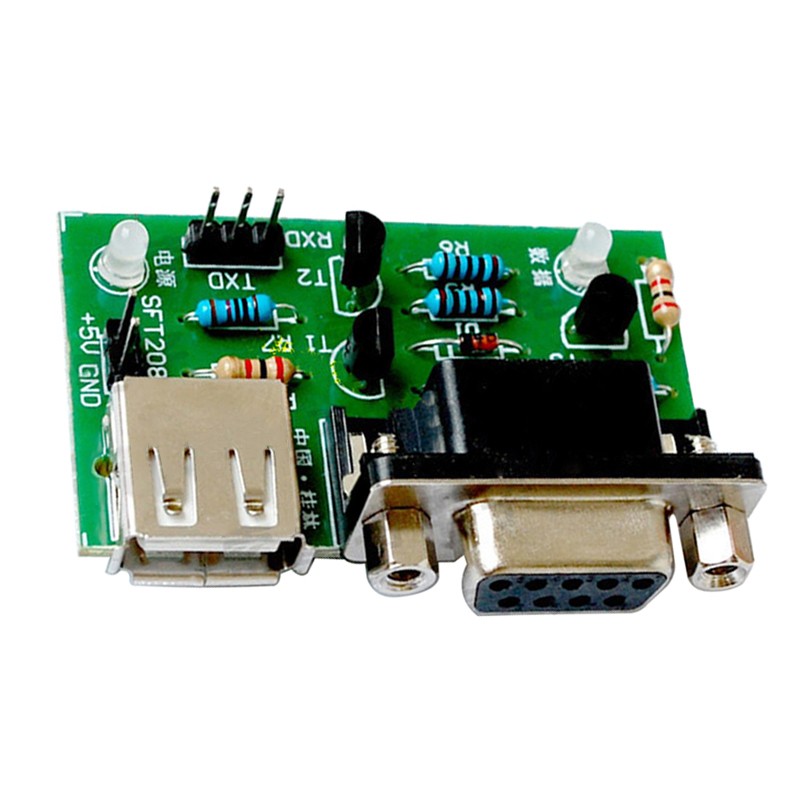

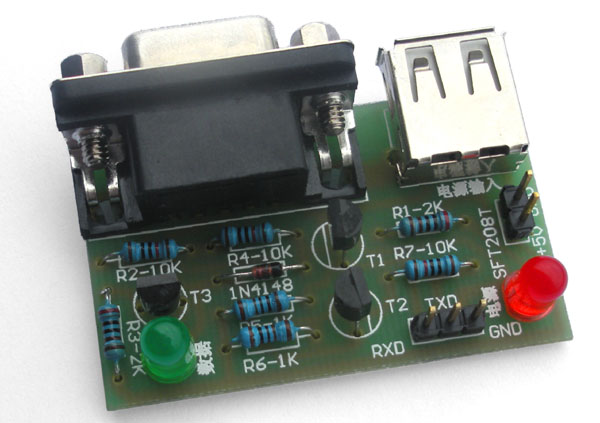

    【小板简介】

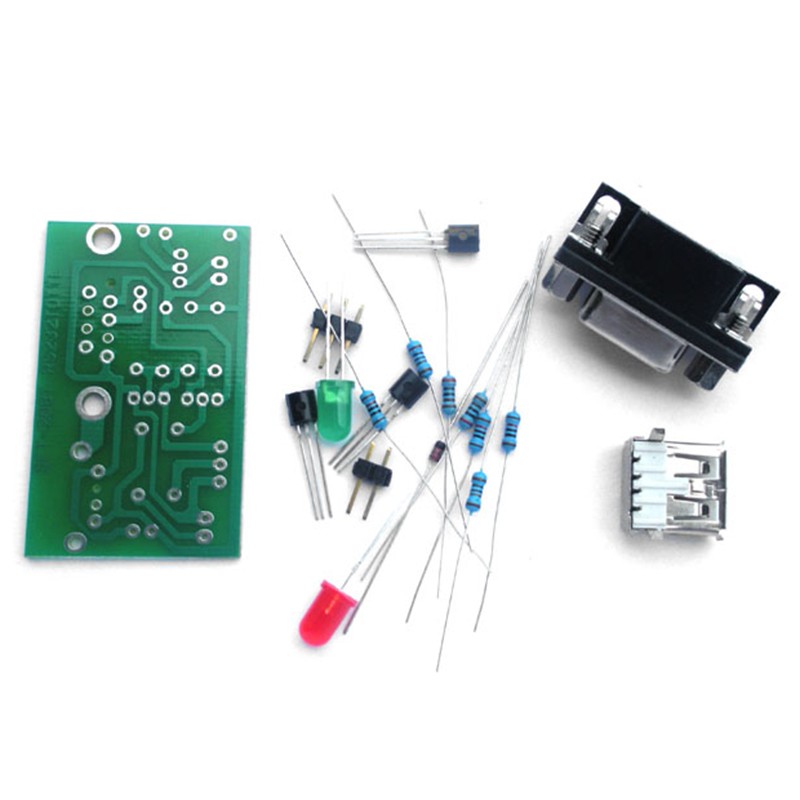

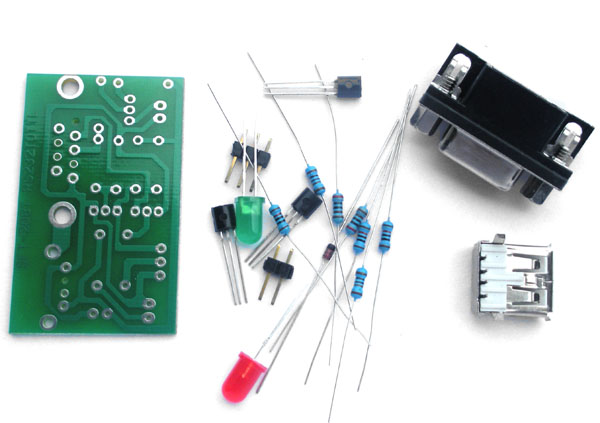

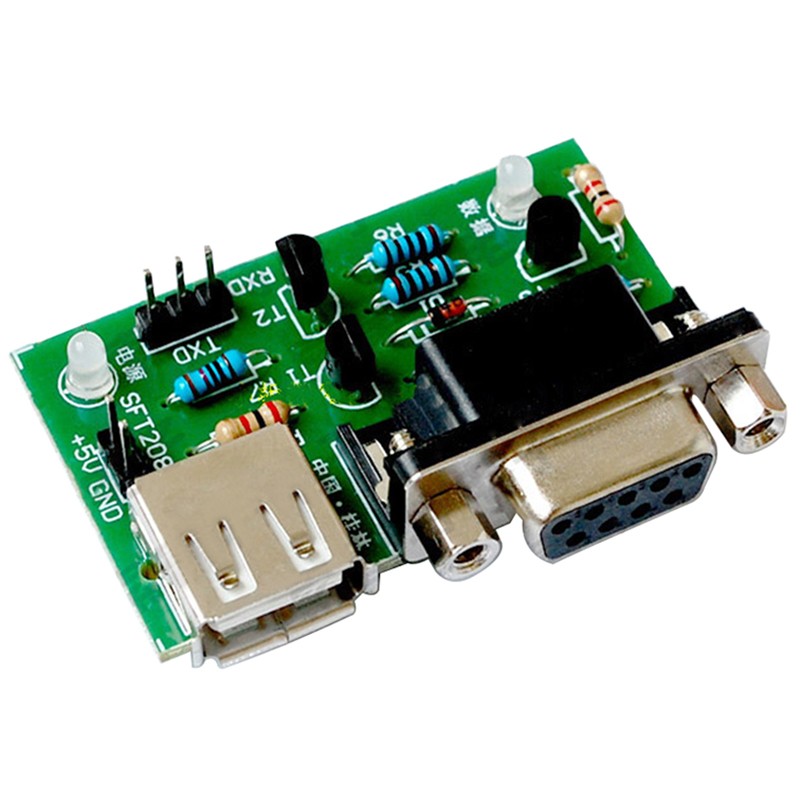

本小板电路由店主亲自设计,PCB电路板及元件全部定全新,电路板采用铜厚35um板厚1.6mm的覆铜板,元件全部精选一等品、精度高的,她具有以下优点:
◆不挑机器芯片,几乎所有芯片组合都能联机;
◆采用三极管等分立元件精工焊接,电压范围宽(3-12V,推荐值5V),据许多网友反映,分立元件做的小板不会烧;
◆PCB电路板采用1.6mm厚的**PCB,感觉厚实,自然耐用。
◆无需安装驱动,即插即用,性能更稳定,通信更顺畅。
◆电源采用大口usb直接从电脑主机取电,接触更充分,更不会存在电极接反的失误操作。
◆带LED电源指示灯和数据收发指示灯,刷机过程更加直观。



【关于串口】
注意:本小板要和电脑的9针串口连接作为通信口,老式一点的电脑一般都有9针串口,如果您的电脑没有串口,有两种方案可以解决:
1、加一根usb转com串口线(下图),此线采用340做主芯片,性能稳定,配有驱动光盘,还可以解决笔记本没有串口的问题。

【小板用途】
通用型的RS232转TTL串口小板,可用于:
◆各种卫星机顶盒升级(已有上千个成功案例)。
◆路由器、硬盘、ADSL固件升级,手机、XBOX360、GPS串口通信、汽车检测、DVD刷机等。
◆烧写STC单片机、NXP单片机、瑞萨单片机、NEC单片机等。
◆简单的串口通信、终端里常用的串口调试工具。

【小板测试】

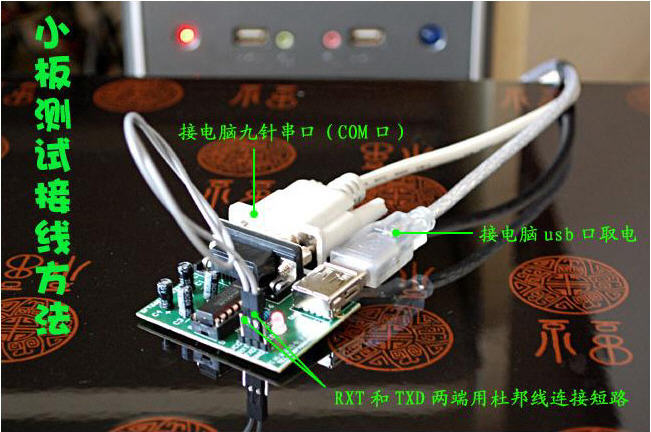

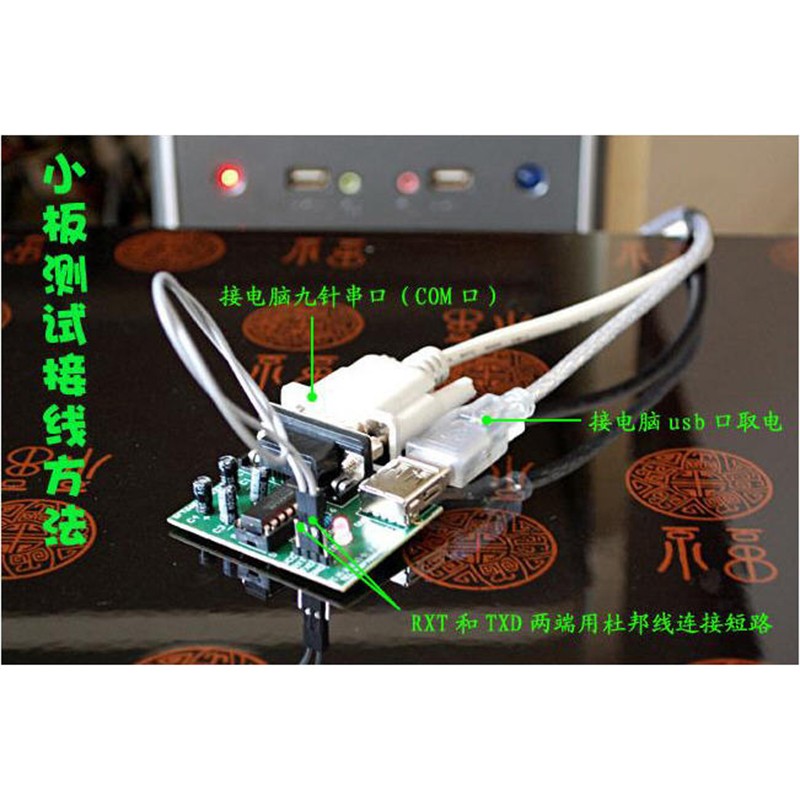

测试方法请严格按以下步骤操作(如图所示):
1.用usb线连接电脑和小板给小板供电;
2.用串口线一头插到小板的九针串口,一头插到电脑串口;
3.用一根杜邦线短接小板的RXD和TXD;

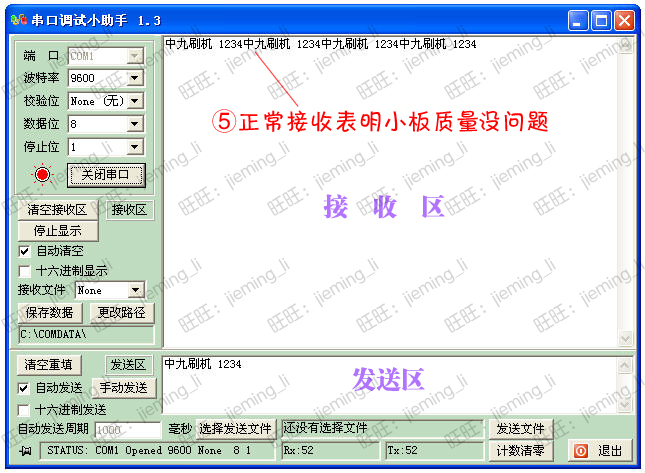

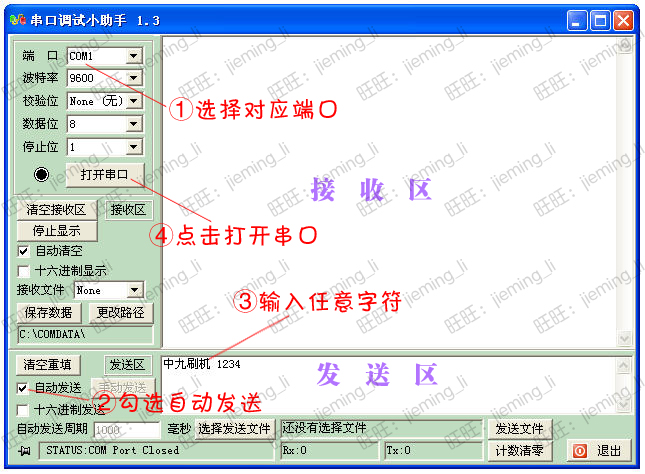

4.打开“串口调试小助手V1.3”,选择对应的端口(通常是COM1),在发送区输入任意字符,勾选“自动发送”,点击“打开串口”按钮,接收区能正常接收发送区的字符说明小板是好的。

串口调试小助手



串口调试小助手

【针脚连接】

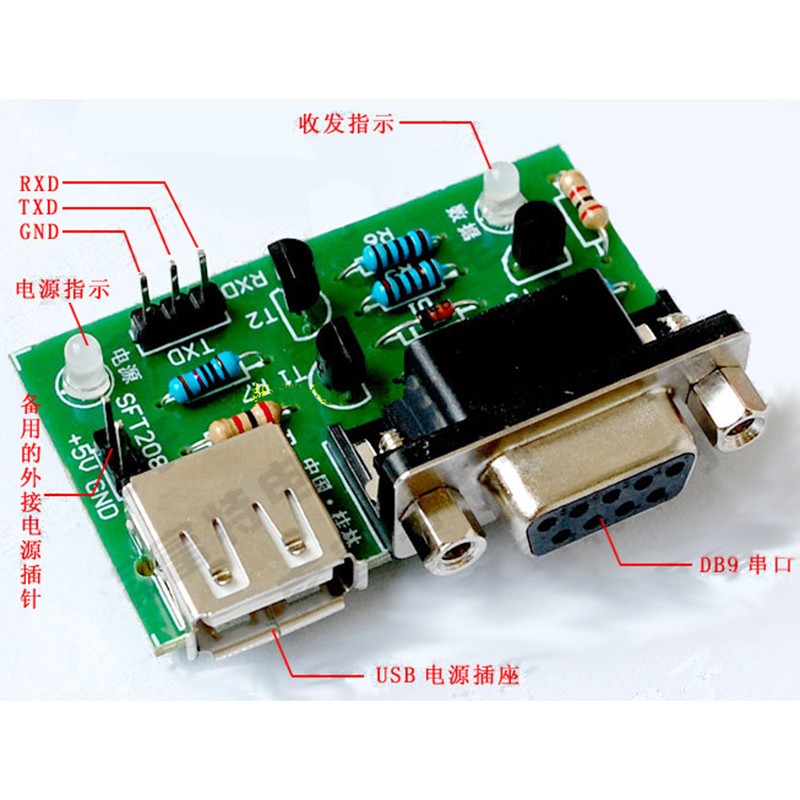

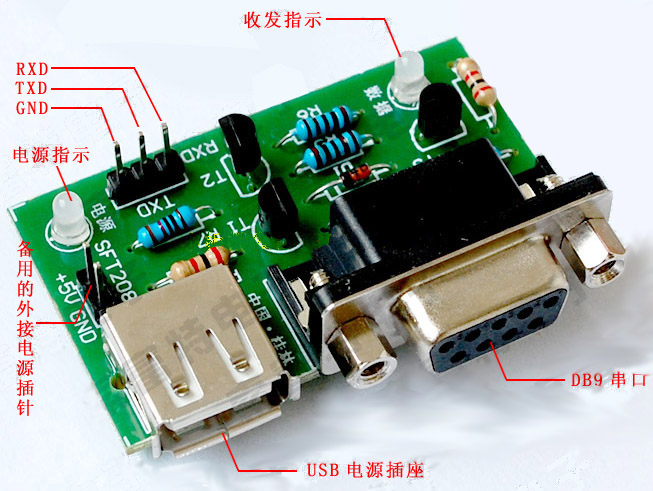

购买此板的朋友要有电子基础,至少要认识RXD、TXD、GND、VCC这些东西,不认识的是请不要买,只怕你买了也不会弄。刷机时一般只需用3根杜邦线,即RXD、TXD、GND三个信号线,VCC不用接。连接前请一定要先确定好机顶盒的各针脚功能,找准GND、TXD和RXD,然后与小板对应的针脚连接,如果不能联机,可以调换一下RXD与TXD再试,不会烧小板。千万不能接到机顶盒的VCC针脚上,经实际测量有些机顶盒VCC针脚电压高达10-14V,接错会烧小板的。常见机顶盒针脚定义表如下图:


属性 参数
总库存 999999 件
商家编码 TJ-56-199
商品重量 0 g
每人限购 0 件
包邮政策 满38包邮(特殊地区除外)
可否开票 可提供开票
可否保修 可提供保修
