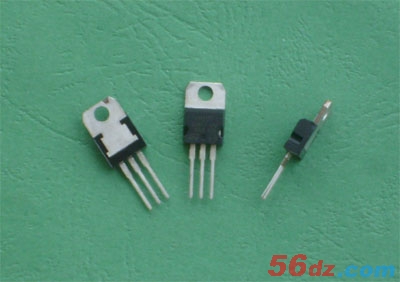

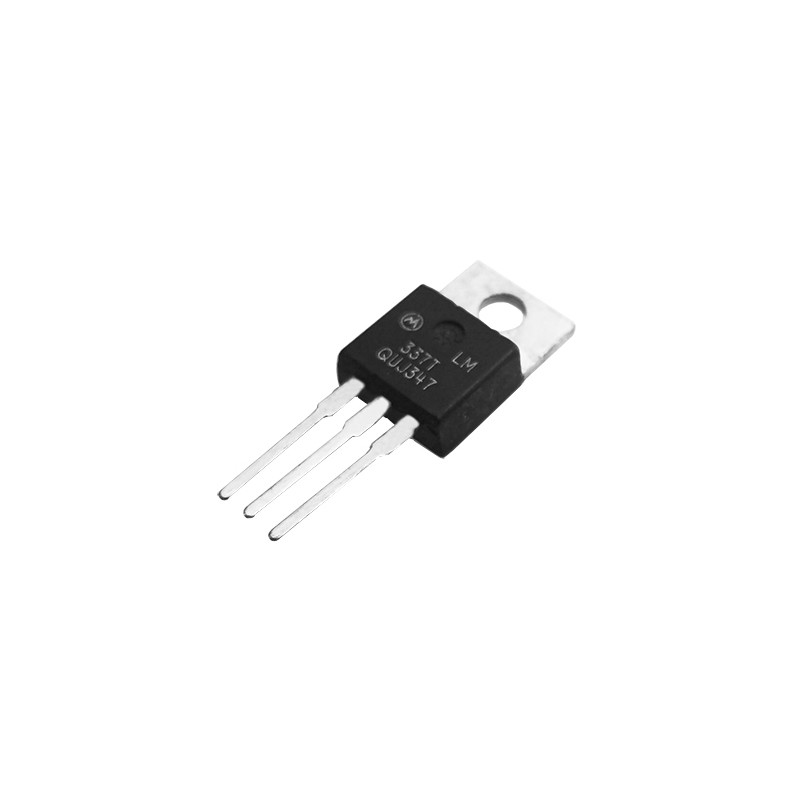

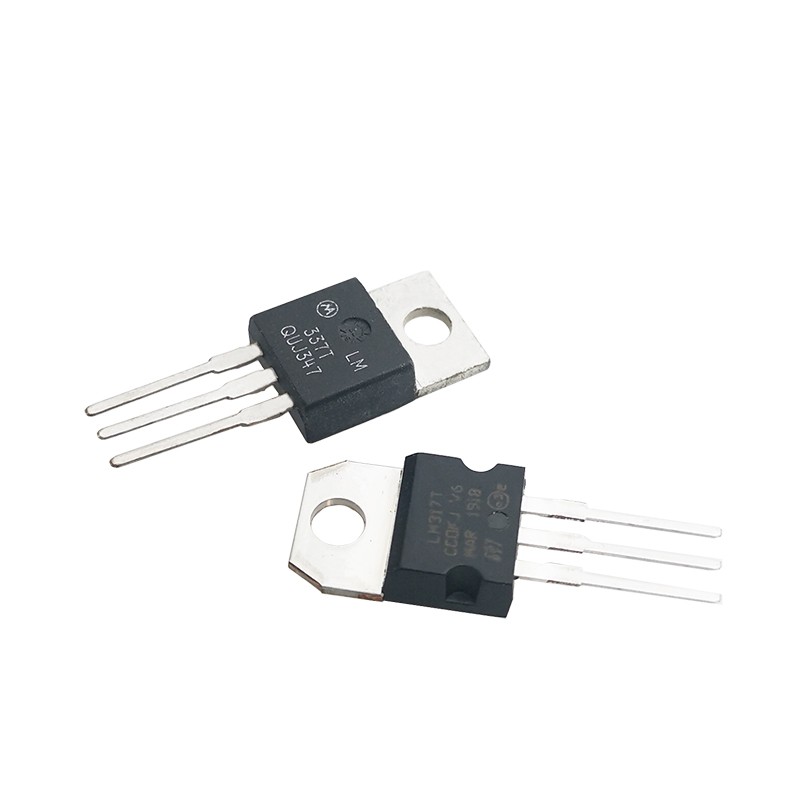

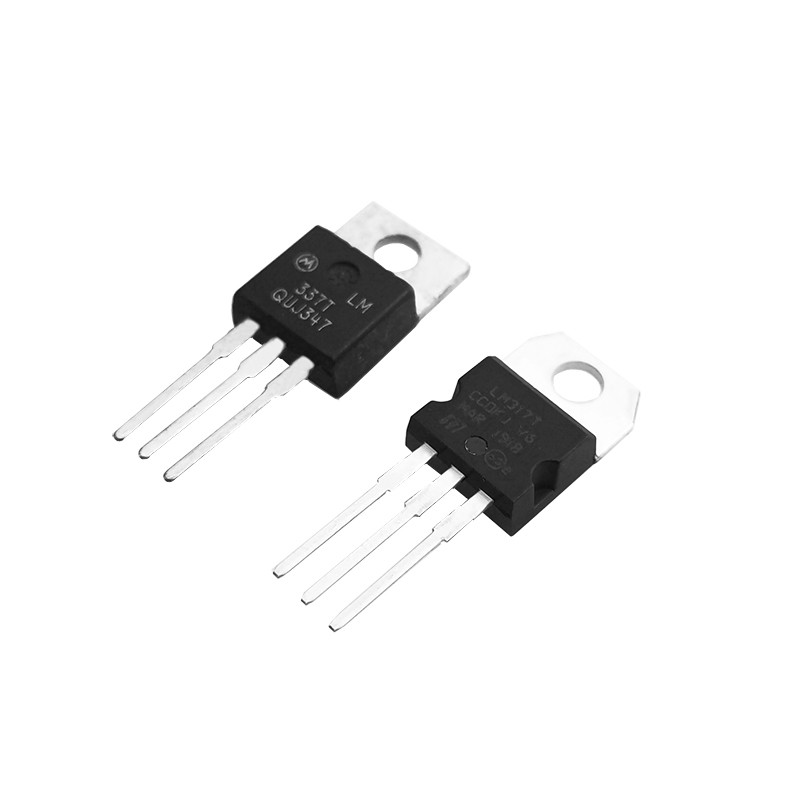

三端可调稳压LM317 LM337 TO-220封装 稳压器 +1.25-37V 直插

¥0.7-1.7
编码:
有货 19998
折扣时间
型号:
已售罄
数量:
  •



   LM317作为输出电压可变的集成三端稳压块,是一种使用方便、应用广泛的集成稳压块。317系列稳压块的型号很多:例如LM317HVH、W317L等。电子爱好者常用317稳压块制作输出电压可变的稳压电源。
    稳压电源的输出电压可用下式计算,Vo=1.25(1+R2/R1)。仅仅从公式本身看,R1、R2的电阻值可以随意设定。然而作为稳压电源的输出电压计算公式,R1和R2的阻值是不能随意设定的。

  317稳压块的输出电压变化范围是Vo=1.25V‐37V(高输出电压的317稳压块如LM317HVA、LM317HVK等,其输出电压变化范围是Vo=1.25V‐45V),所以R2/R1的比值范围只能是0‐28.6。

  其次是317稳压块都有一个小稳定工作电流,有的资料称为小输出电流,也有的资料称为小泄放电流。小稳定工作电流的值一般为1.5mA。由于317稳压块的生产厂家不同、型号不同,其小稳定工作电流也不相同,但一般不大于5mA。当317稳压块的输出电流小于其小稳定工作电流时,317稳压块就不能正常工作。当317稳压块的输出电流大于其小稳定工作电流时,317稳压块就可以输出稳定的直流电压。如果用317稳压块制作稳压电源时(如图所示),没有注意317稳压块的小稳定工作电流,那么你制作的稳压电源可能会出现下述不正常现象:稳压电源输出的有载电压和空载电压差别较大。

   在应用中,为了电路的稳定工作,在一般情况下,还需要接二极管作为保护电路,防止电路中的电容放电时的高压把317烧坏。


属性 参数
总库存 19998 件
商家编码
商品重量 0 g
每人限购 0 件
包邮政策 满38包邮(特殊地区除外)
可否开票 可提供开票
可否保修 可提供保修
