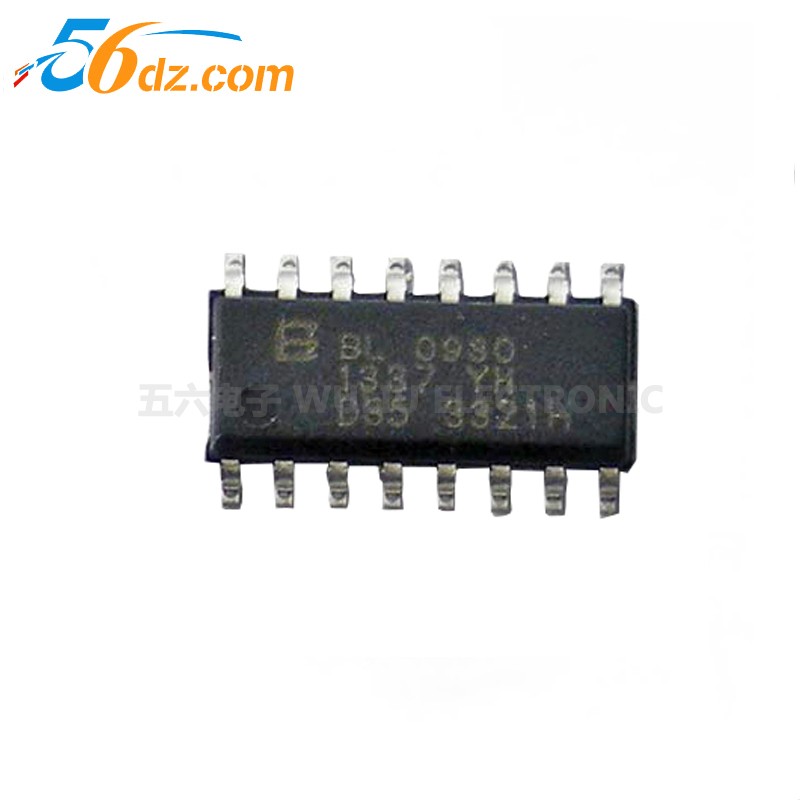

全新BL0930 SOP-16 内置晶振单相电能计量芯片 BL0930晶振贴片

¥2.2

编码： ICBL0930

有货 999999

折扣时间

BL0930集成电路是电子式电度表的核心计量芯片，它在设计上采用了过采样和数字信号处理技术‚从而大大地提高了芯片的测量准确度,同时,在A/D转换后的数据均由数字电路进行运算和处理,**了芯片的长期稳定性。基于此芯片设计的电子式电度表具有外围电路简单、精度高、稳定性好等特点，适用于单相两线电力用户的电能计量。BL0930对正、反向有功功率均可测量,且可将反向有功功率转换成与正向有功功率方向一致的脉冲输出,同时在芯片引脚(Pin12)上给出了反向用电指示。因此,用BL0930制成的电子式电度表具有很强的防窃电能力。BL0930具有两种不同频率的脉冲输出。Pin14输出以较高频率的脉冲,用于校验和计算机数据处理，而Pin15和Pin16输出一组较低频率的脉冲,用于直接驱动步进电机，以推动计度器进行电量累积。在BL0930中充分考虑到兼顾电度表潜动和起动性能的不同要求,采用了合理的数字化的防潜动阀值设计,在****地防止潜动的前提下,使起动电流远低于标准要求。

BL0930特性

**高精度，在输入动态工作范围（500:1）内，非线性测量误差小于0.1%

**BL0930校表过程中高稳定性,输出频率波动小于0.1%

**测量正、负两个方向的有功功率，且以同一方向计算电能

**慢速输出脉冲能直接驱动电机工作，快速输出脉冲可用于计算机数据处理

**BL0930防窃电功能，逻辑输出脚REVP用于显示反向用电或者错误用电状况

**芯片上有电压检测电路，检测掉电状况

**具有防潜动功能

**BL0930芯片上带参考电压源2.5V&lusmn;8%（温度系数典型值30ppm/℃），也可以使用外部电压源

**BL0930芯片上带晶振时钟（芯片内置晶振）

**单工作电源5V

**低功耗15mW（典型值）

**BL0930采用0.35um CMOS工艺，批量的一致性和产品**性得到进一步提高。

**封装方式:SOP16

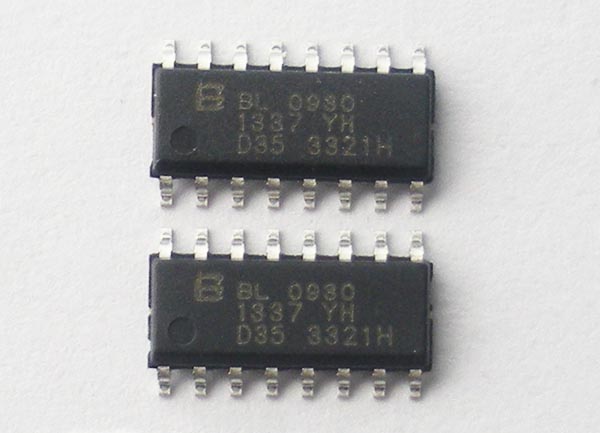

实物拍摄

属性	参数
总库存	999999 件
商家编码	ICBL0930
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
