ICL8038 直插DIP-14 ICL8038CCPD 波形发生器信号发生器

¥6.8

编码： ICDI148038P

有货 999999

折扣时间

ICL8038是一种具有多种波形输出的精密振荡集成电路, 只需调整个别的外部组件就能产生从0.001HZ～300kHz 的低失弦波、三角波、矩形波等脉冲信号。输出波形的频率和占空比还可以由电流或电阻控制。另外由于该芯片具有调频信号输入端, 所以可以用来对低频信号进行频率调制。 icl8038中文资料
ICL 8038 的主要特点:
(1) 可同时输出任意的三角波、矩形波和正弦波等。
(2) 频率范围: 0.001HZ～300kHz
(3) 占空比范围: 2%～ 98%
(4) 低失弦波: 1%
(5) 低温度漂移: 50ppm/℃
(6) 三角波输出线性度: 0.1%
(7) 工作电源: &lusmn;5V～ &lusmn;12V 或者+ 12V～ + 25V

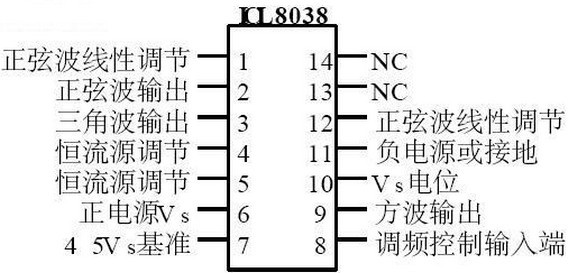

脚位分部图：
脚1、12（Sine Wave Adjust）：正弦波失真度调节；
　　脚2（Sine Wave Out）：正弦波输出；
　　脚3（Triangle Out）：三角波输出；
　　脚4、5（Duty Cycle Frequency）：方波的占空比调节、正弦波和三角波的对称调节；
　　脚6（V+）：正电源&lusmn;10V～&lusmn;18V；
　　脚7（FM　Bias）：内部频率调节偏置电压输入；
　　脚8(FM Sweep)：外部扫描频率电压输入；
　　脚9（Square　Wave　Out）：方波输出，为开路结构；
　　脚10（Timing　Capacitor）：外接振荡电容；
　　脚11（V－ or　GND）：负电原或地；
脚13、14（NC）：空脚。

属性	参数
总库存	999999 件
商家编码	ICDI148038P
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
