竞赛套件声光控延时楼道灯电路电子产品装配与调试备赛指导实训

¥10.80-47.80

编码： JS-56-59

有货 1999996

套餐：

套件

套件+24V变压器+电源线

数量：

声光控楼道灯电路套件是为电子技能大赛赛前训练设计的一款训练套件，与电子产品装配与调试备赛指导配套。套件可供学校教学实训使用，也可供电子爱好者学习装配使用。

套件采用双面环氧板设计，焊盘喷锡。元件全部采用原装，**品质。

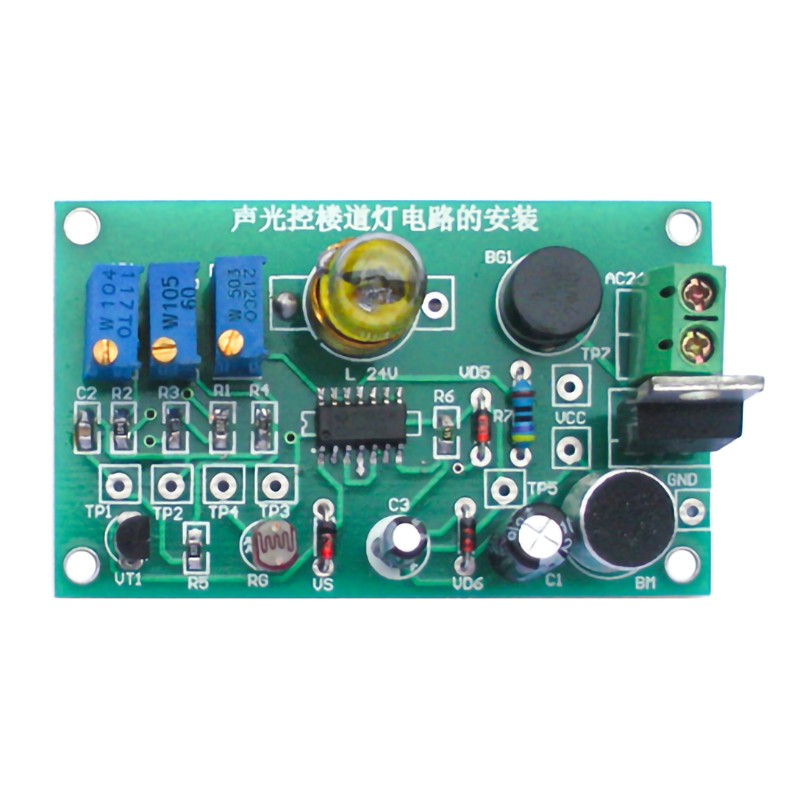

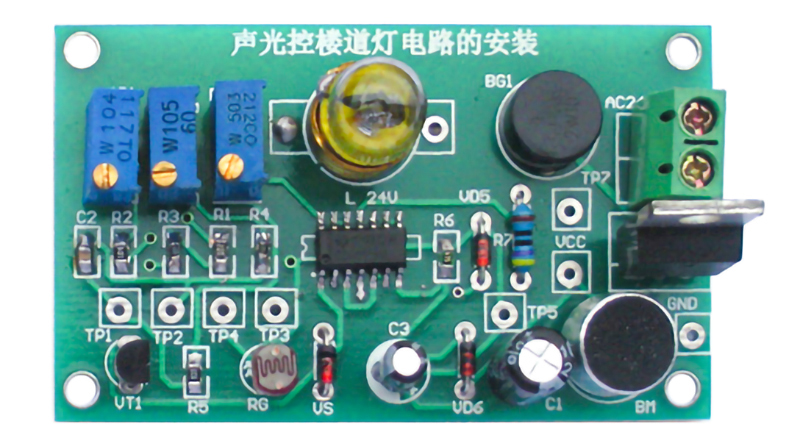

一、安装好的成品图片

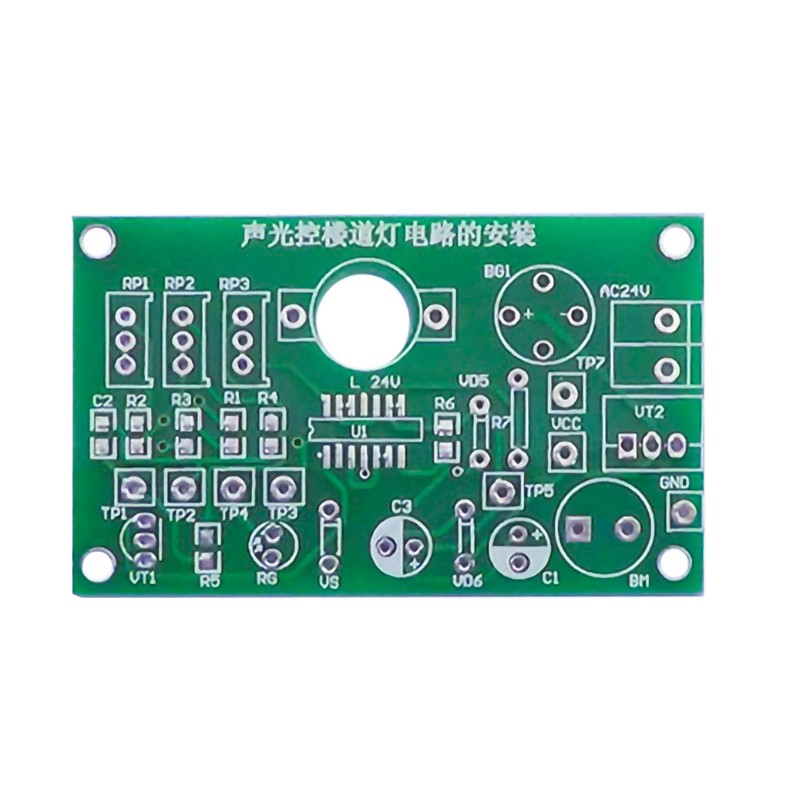

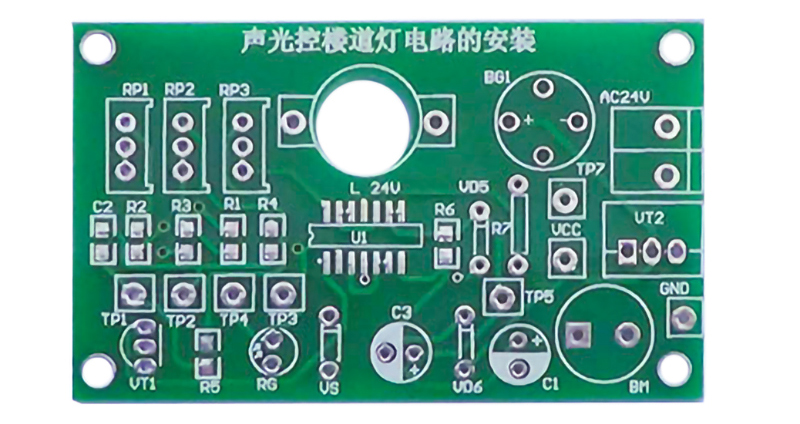

二、**PCB电路板

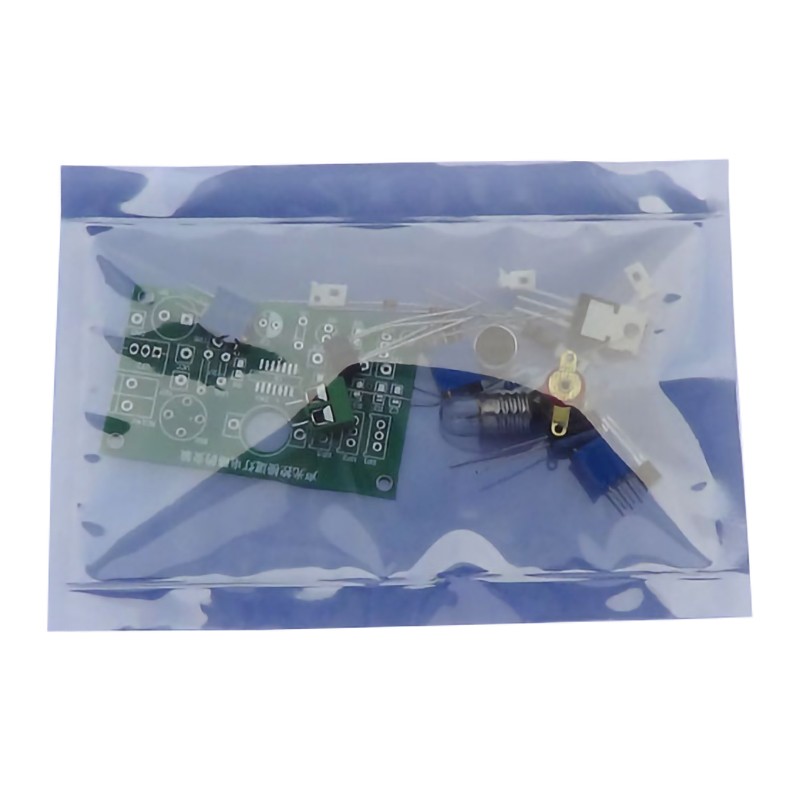

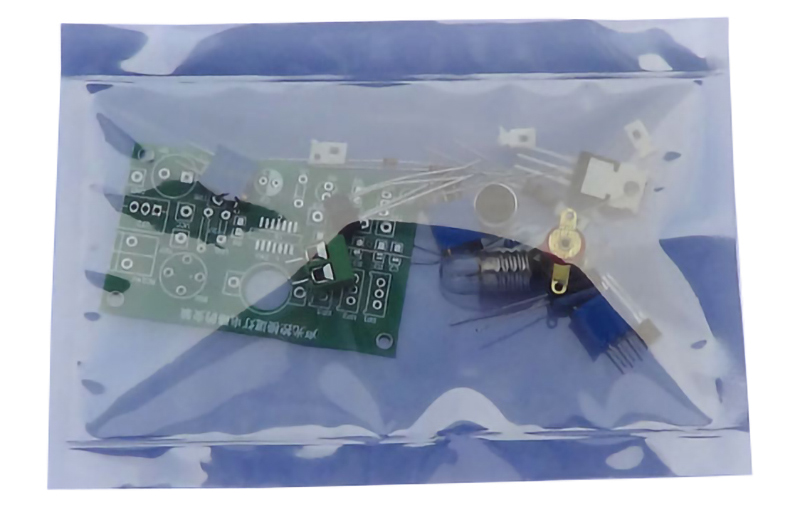

三、全套元件包

四、实践目的

通过对“声光控楼道灯”机的组装、调试与制作，掌握“声光控楼道灯”的工作原理，提高元器件识别、测试及整机装配、调试的技能，增强综合实践能力。

实践要求

1.掌握和理解“声光控楼道灯”原理图各部分电路的具体功能，提高看图、识图能力；

2.对照原理图和PCB板，了解“声光控楼道灯”元器件布局、装配（方向、工艺等）和接线等；

3.掌握调试的基本方法和技巧；学会排除焊接、装配过程中出现的各种故障，解决碰到的各种问题。

4.熟练使用各种常用仪器、仪表和电子工具，掌握元器件和整机的主要参数、技术或性能指标等的测试方法；

5.解答“思考与练习题”，进一步增强理论联系实际能力。

“声光控楼道灯”原理简介

声光控楼道灯是一种声光控电子照明装置，它能避免繁琐的人工开灯，同时具有自动延时熄灭的功能，更加节能，且无机械触点、无火花、寿命长，广泛应用于各种建筑的楼梯过道、洗手间等公共场所。

声光控楼道灯电路原理如图5.1所示，它由声控音频放大器、光控、延时开启电路、触发控制、恒压源电路和晶闸管主回路等组成。
