贴片旋转流水灯套件元件焊接练习板电子工艺技能训练实训DIY散件

¥3.38-5.43
编码: TJ-56-67
有货 29064
折扣时间
套餐:
已售罄
数量:

为了提高电子专业类学生及电子爱好者的焊接技能水平,参照了全国职业院校电子产品装配与调试技能竞赛中贴片元件的封装类型,**设计了该款贴片焊接练习板,意在提高焊接水平及速度。

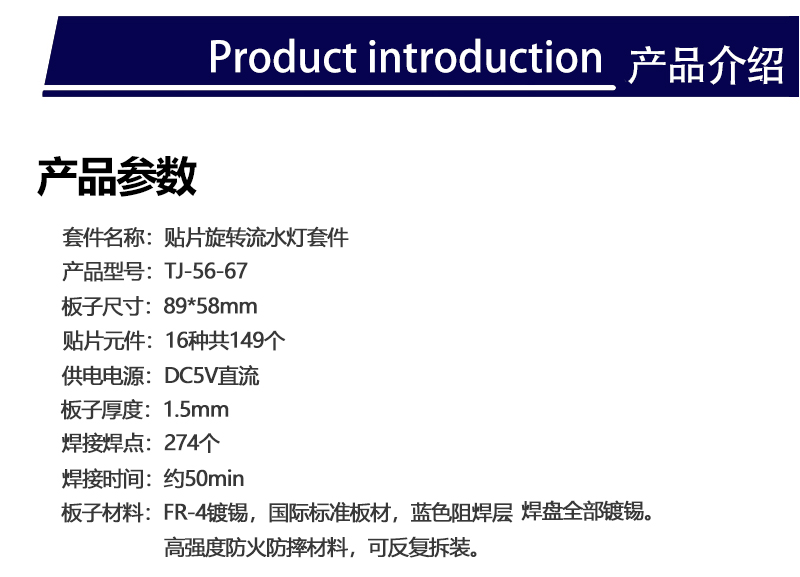

产品型号:TJ-56-67

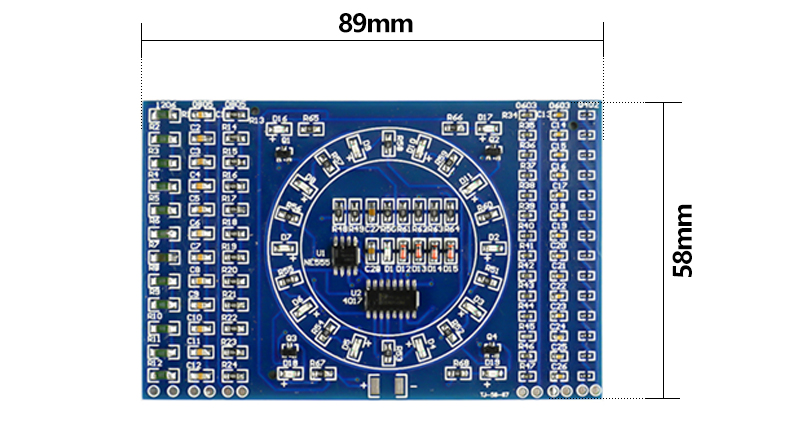

1、板子大小:90*60MM

2、板子厚度:1.6mm

3、板子材料:国际标准板材,焊盘全部镀锡,高强度防火防摔材料,可反复拆装。

4、PCB板设计合理,使用的都是常用的贴片元件。

5、左右各3列元件是用来练习焊接的,每列都带有测试点。

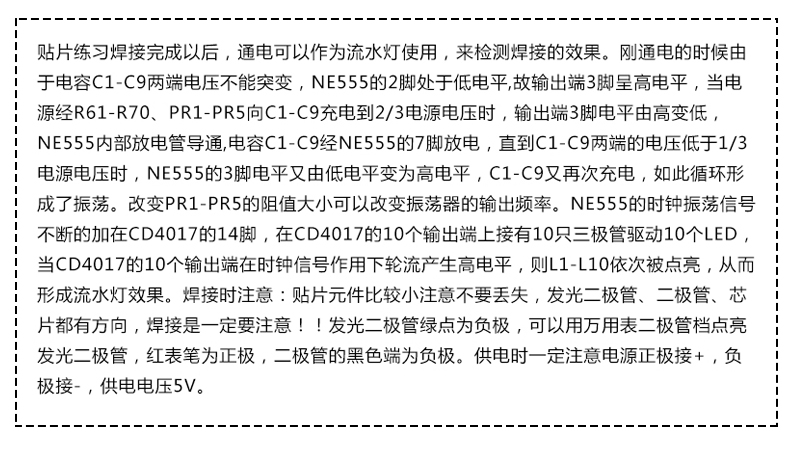

6、中间圆形的电路为流水灯电路,由CD4017、NE555、发光二极管组成,焊接无误后通电即可工作。

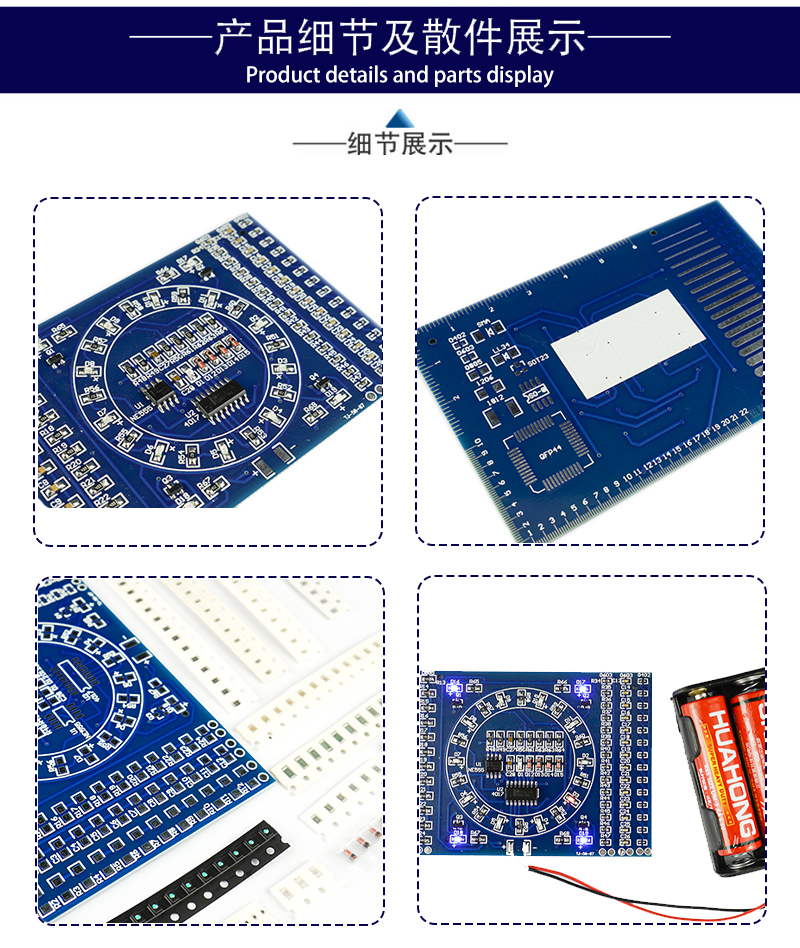

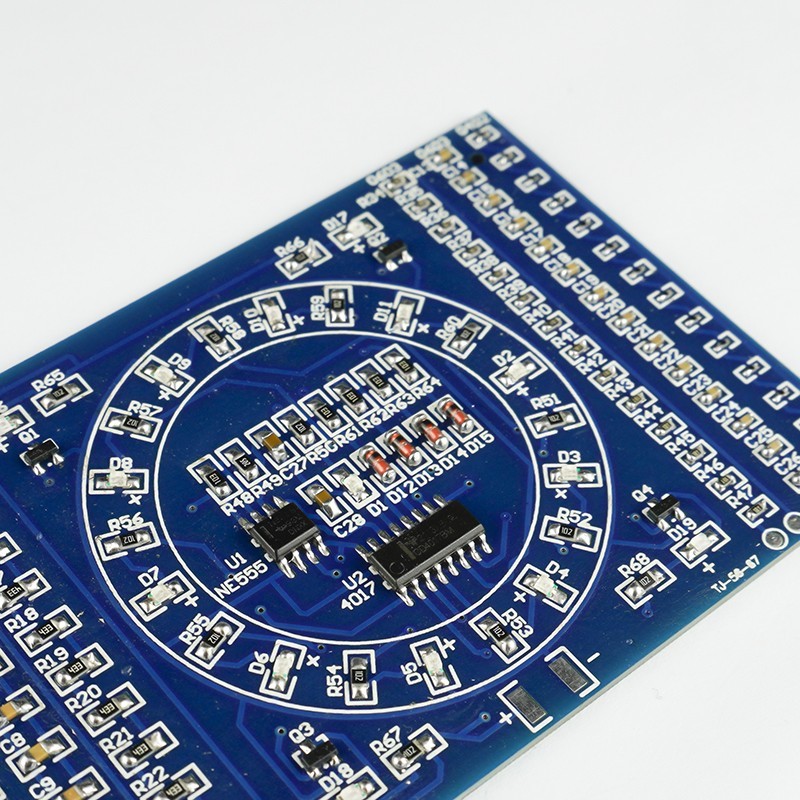

7、电路背面也利用上了,有标尺,方便测量元件。有PCB导线实例,方便PCB设计使用。

8、电路工作电压3~12V

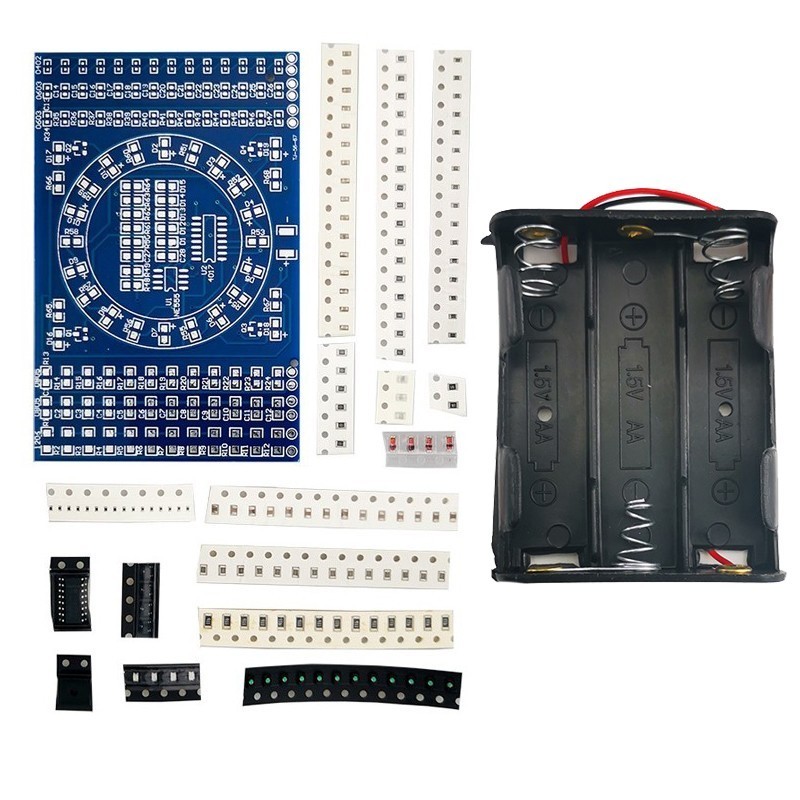

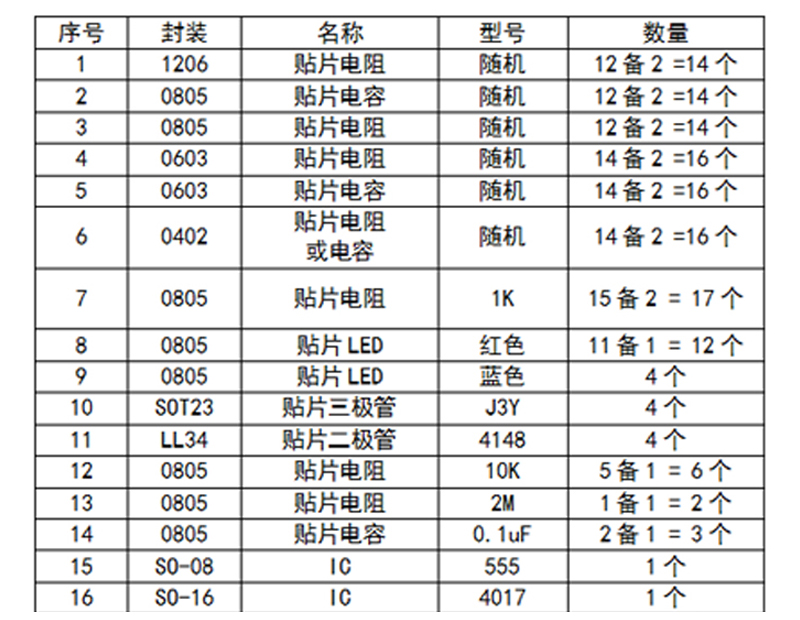

8、本套件包含下列照片上的所有元件。



元件数量:125个

焊点数量:274个

使用焊锡长度:35CM (直径:0.6mm)

样品焊接时间:35分钟

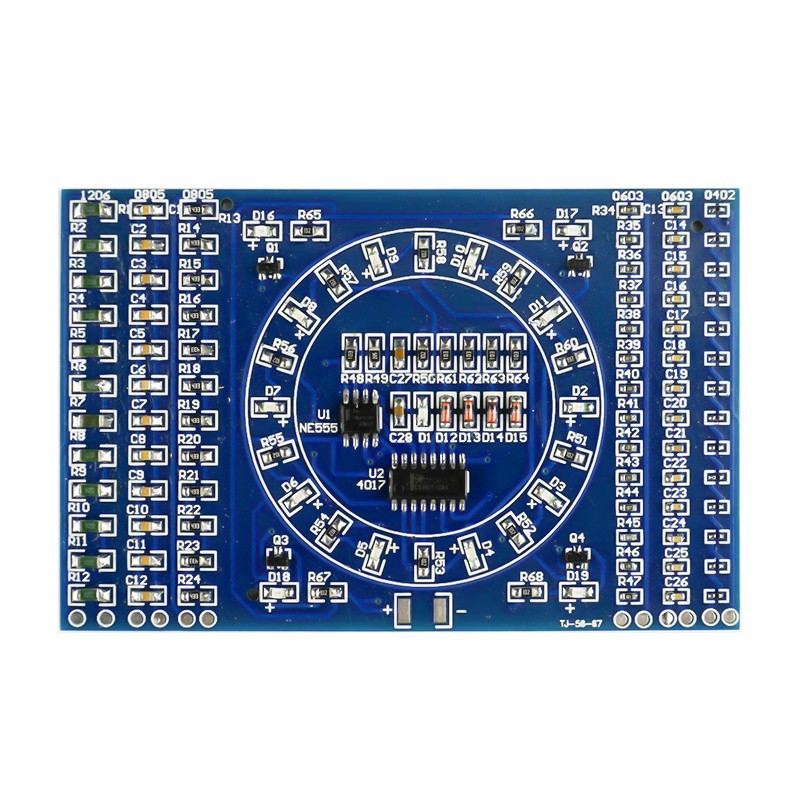

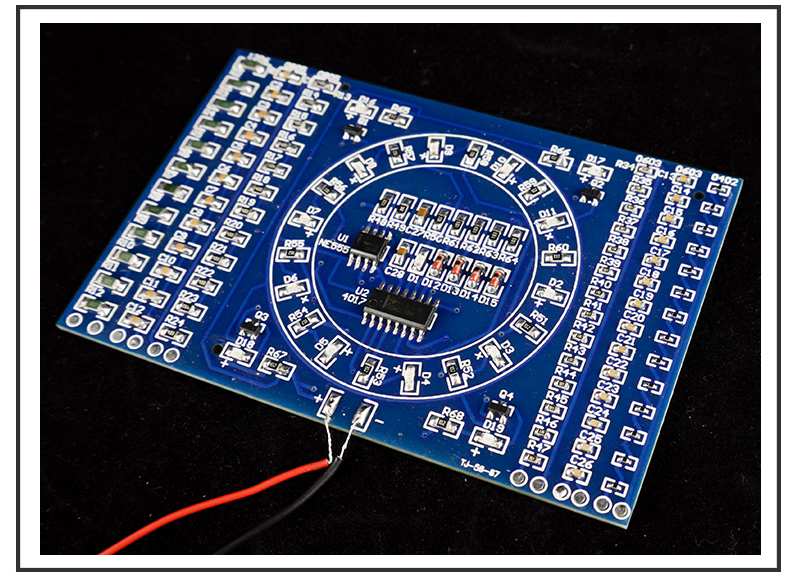

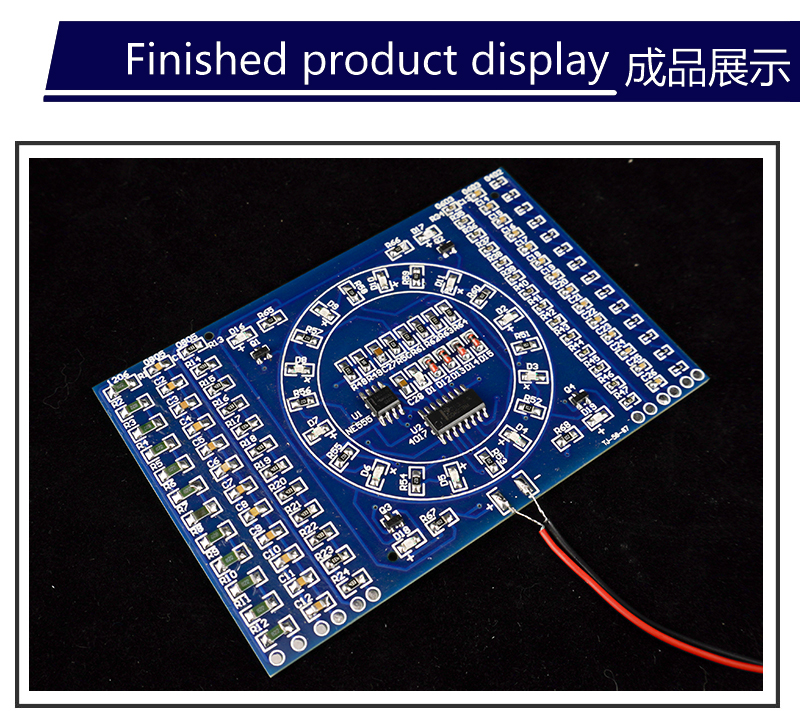

焊接好的样品图片:

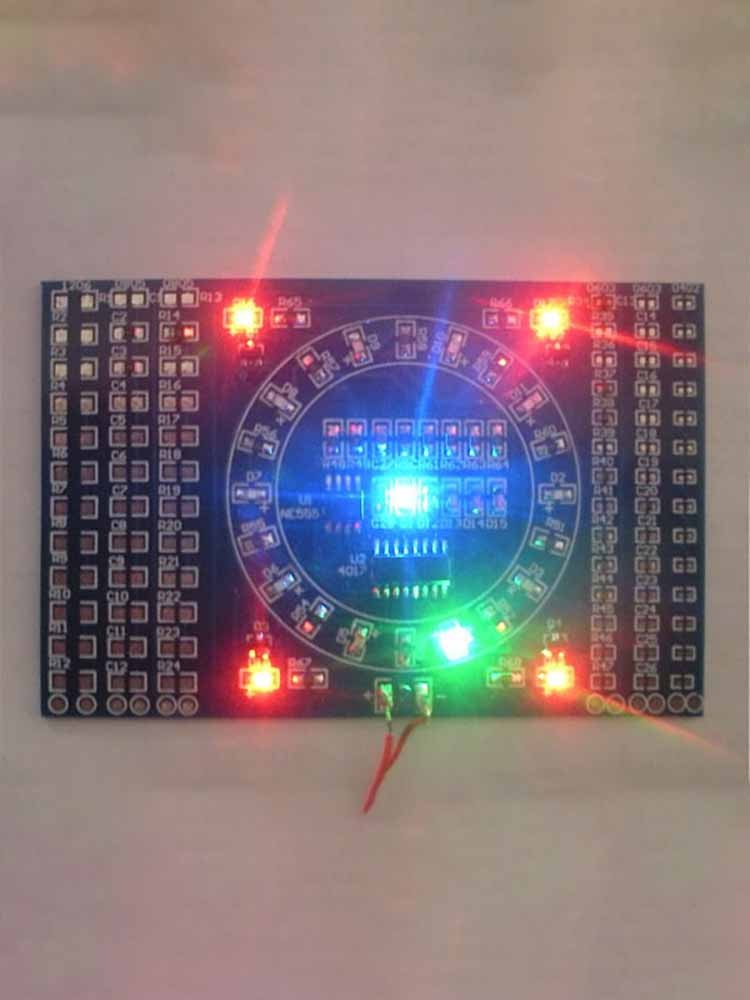

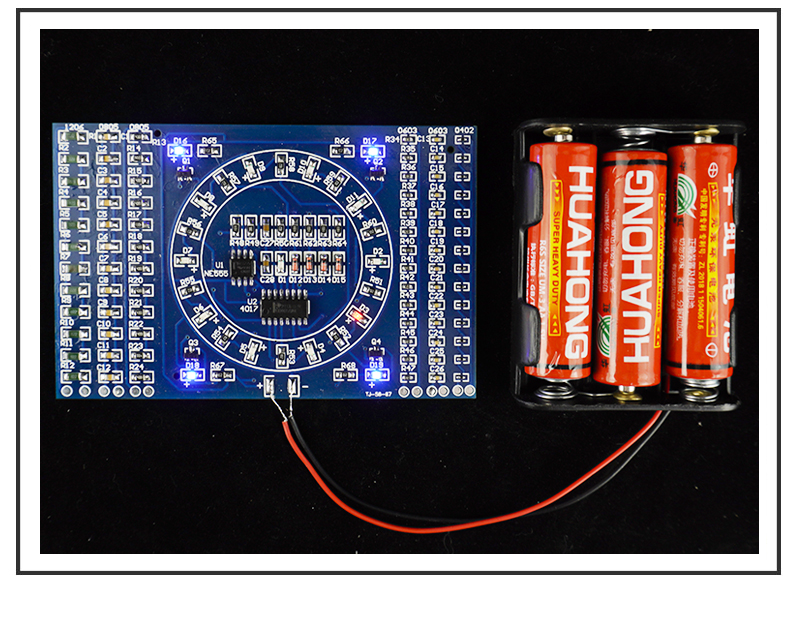

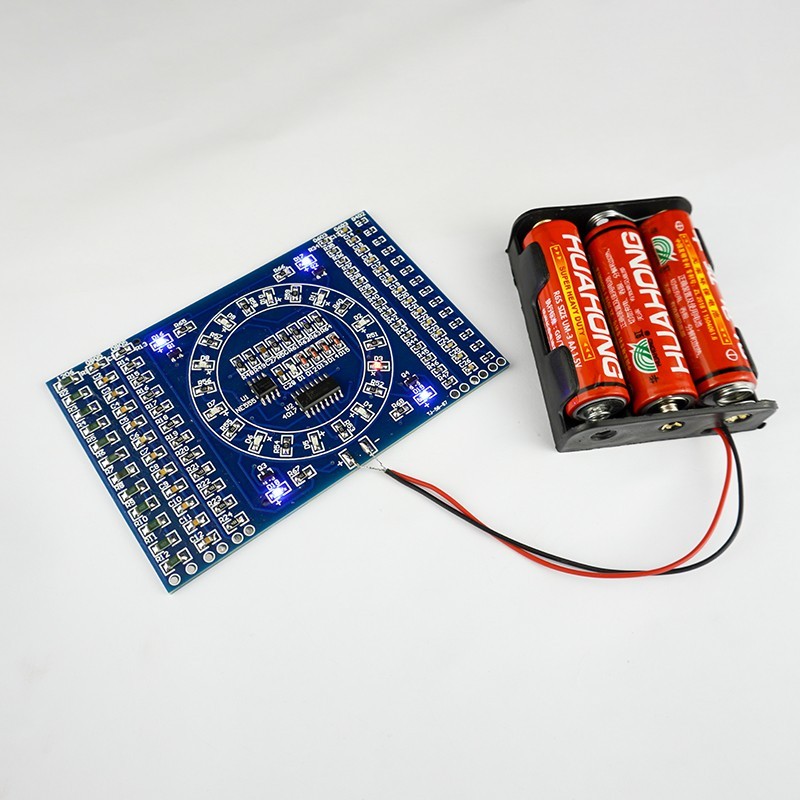

    通电效果展示:

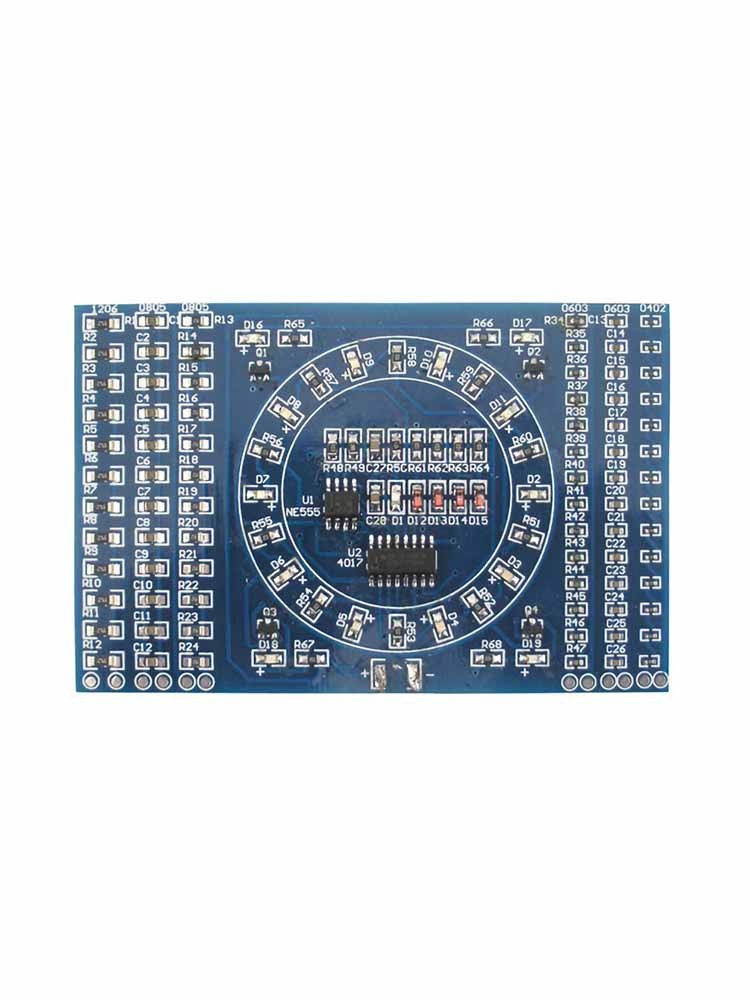

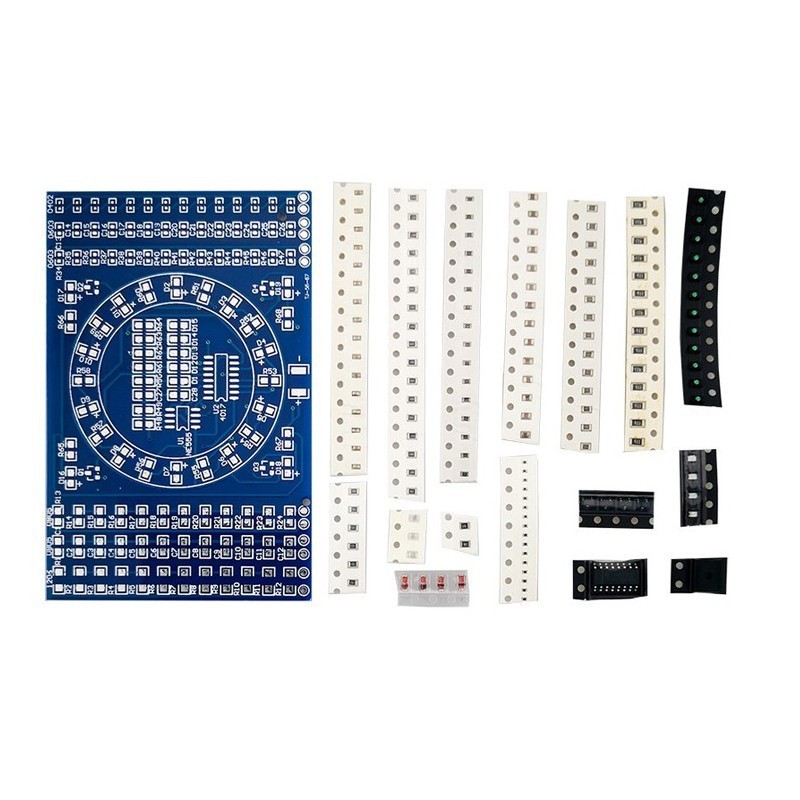

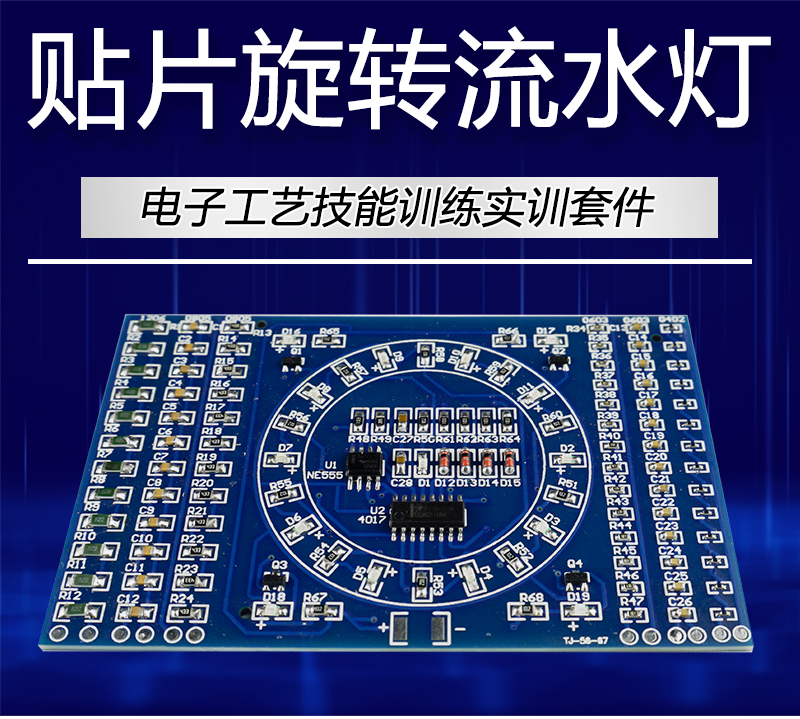

    **PCB电路板

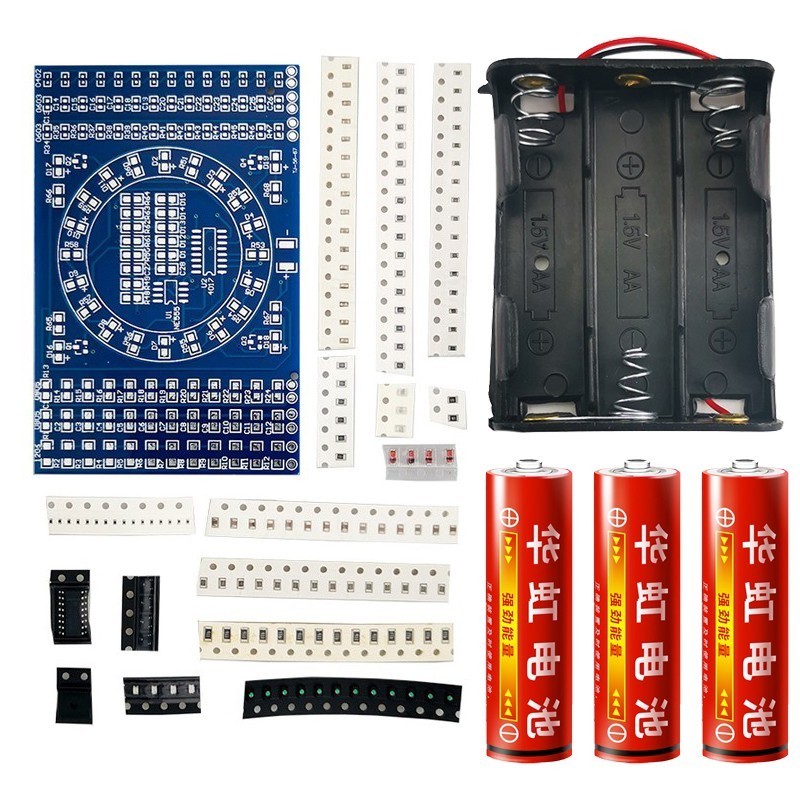

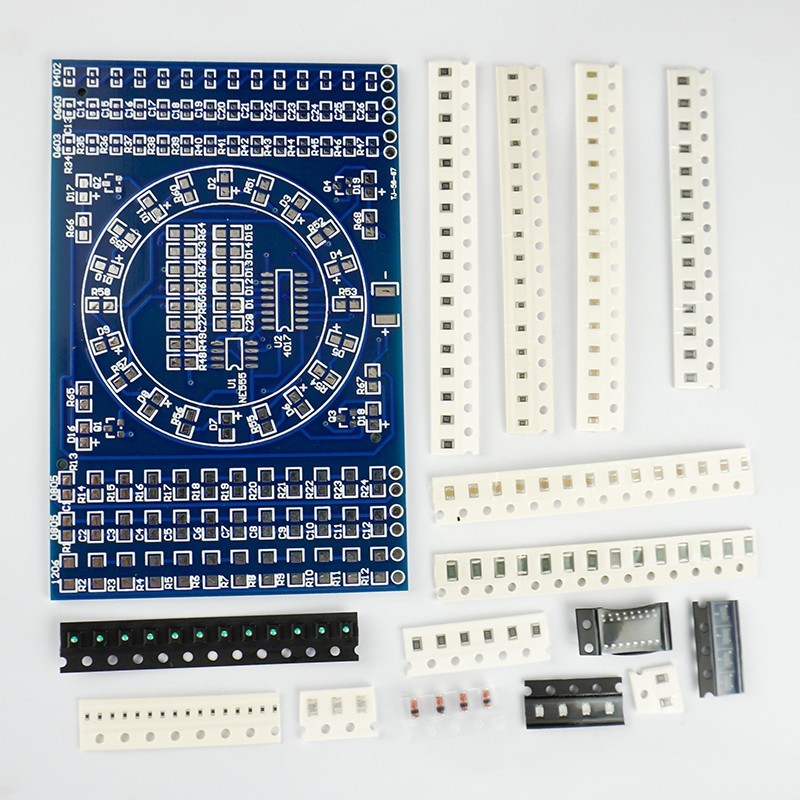

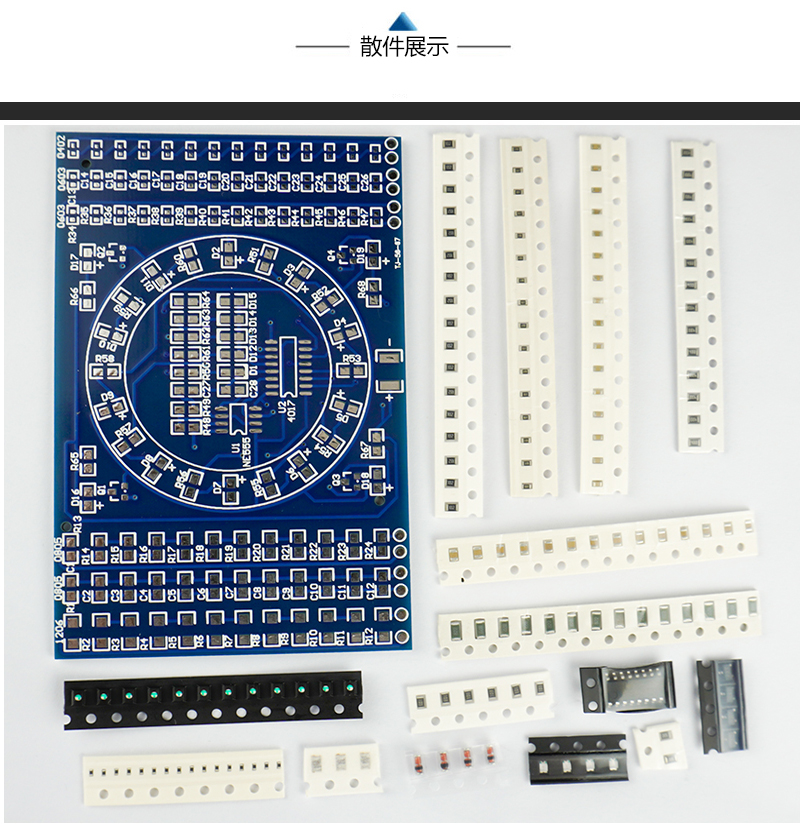

 发货散件

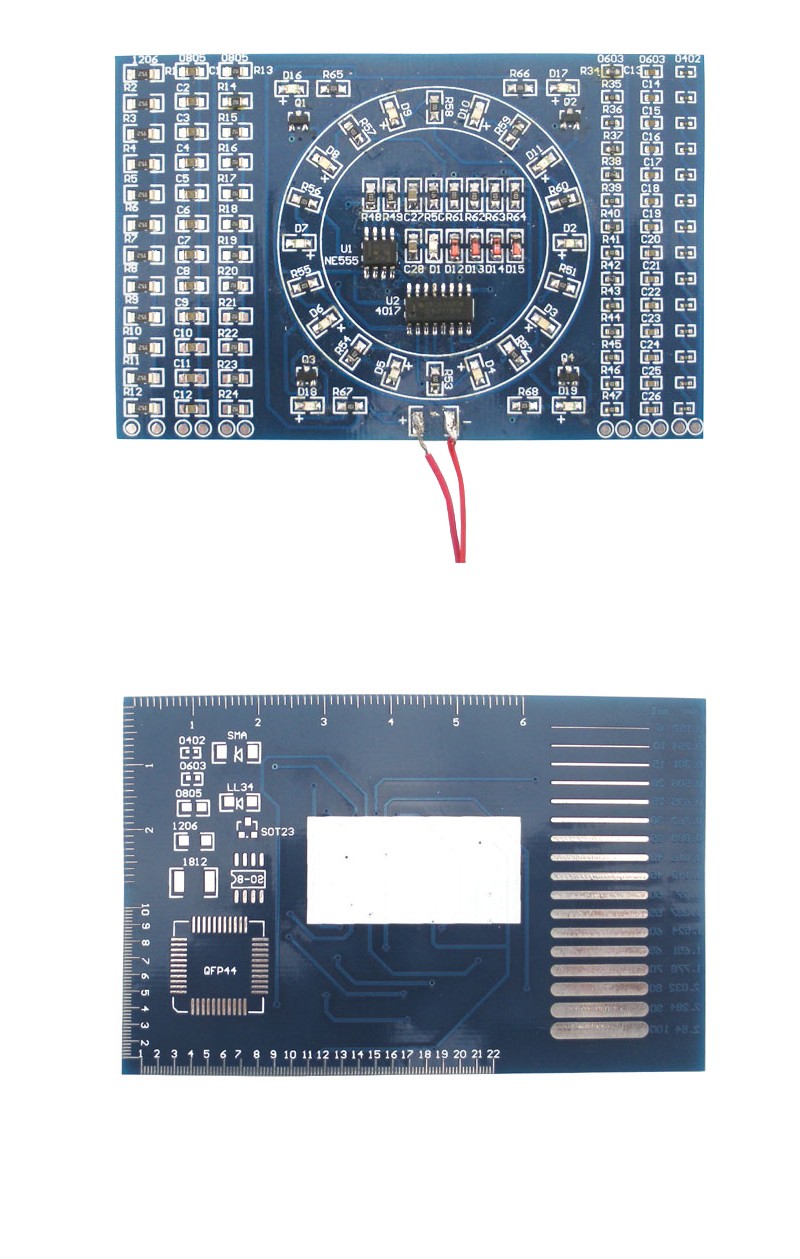

电路板背面

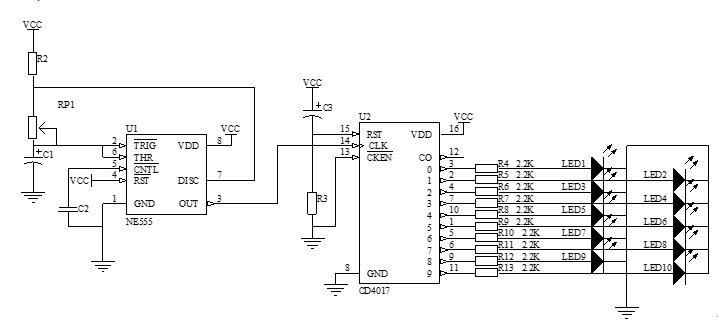

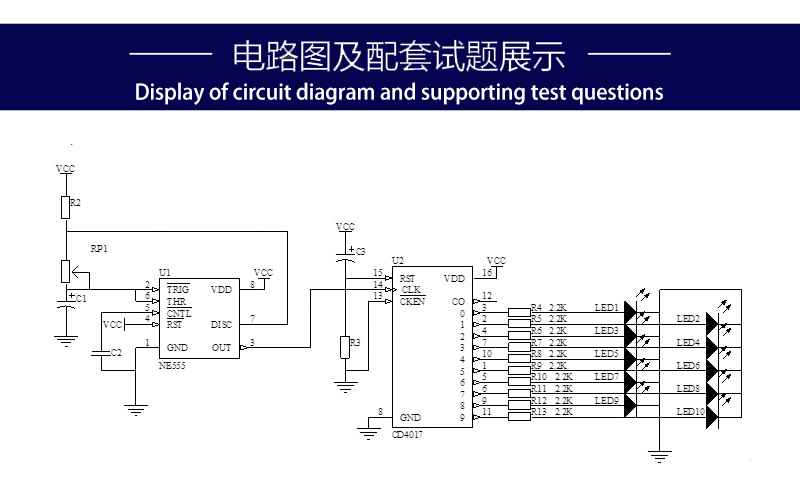

    电路原理图


属性 参数
总库存 29064 件
商家编码 TJ-56-67
商品重量 0 g
每人限购 0 件
包邮政策 满38包邮(特殊地区除外)
可否开票 可提供开票
可否保修 可提供保修
