CD4060梦幻灯制作套件音乐彩灯电工电子技能教学实训组装DIY散件

¥3.3-5.35
编码: TJ-56-161
有货 29886
折扣时间
套餐:
已售罄
数量:



该套件简单易学声、光结合,是电子入门及电子爱好初学者的良好套材,同时能够激发制作者的兴趣及积积极,提高制作动手能力。

    该电路具有多种美丽的声光效果,三种颜色的LED随机组合,五彩斑斓,配有生日快乐音乐芯片,闪光的同时有生日快乐音乐播放,蜂鸣器发生,音乐芯片直接可以装到电路板上,备有电源开关,方便控制,可以外接交流电源或电池。可作生日礼物相送。

产品型号:TJ-56-61

电路工作电压:DC:3V~5V

电路板尺寸:56mm*67mm

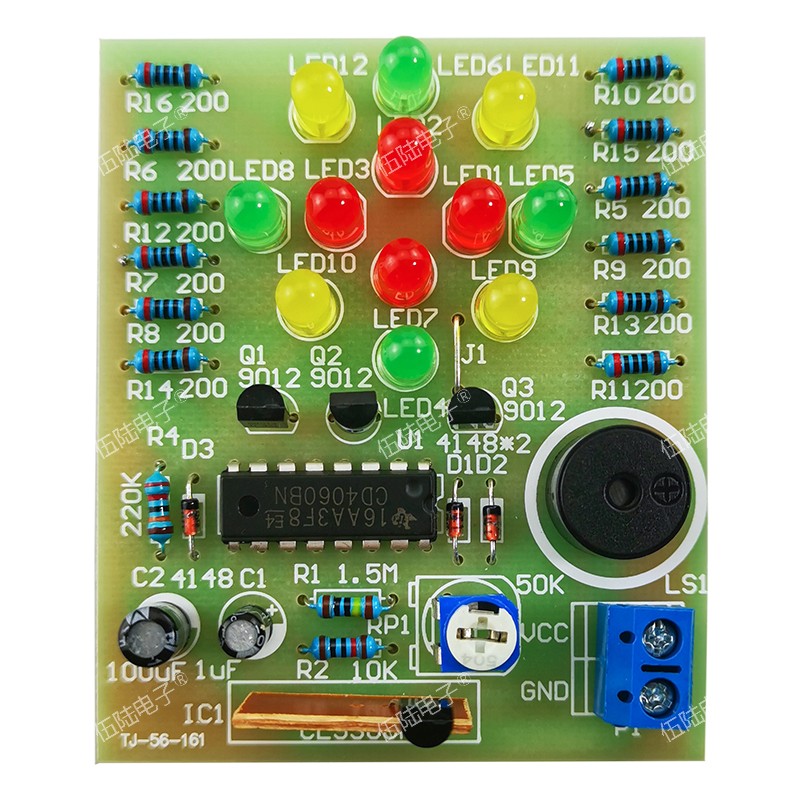

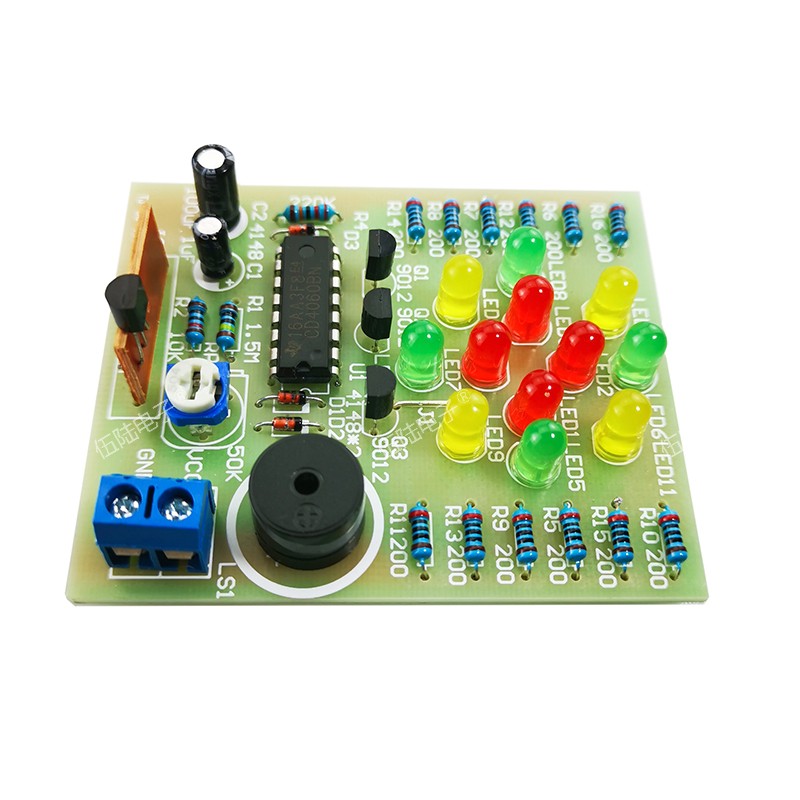

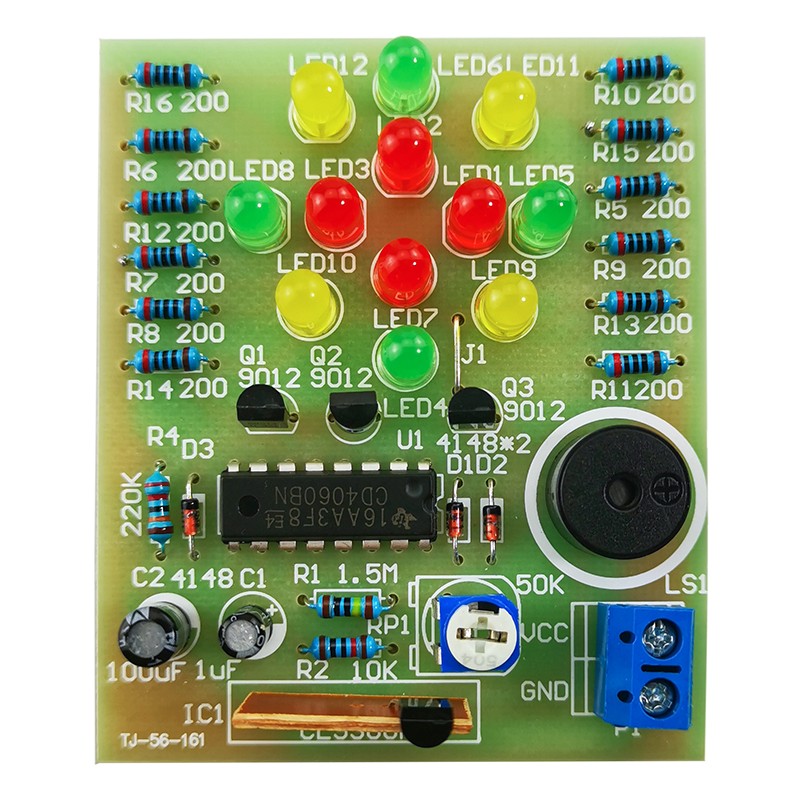

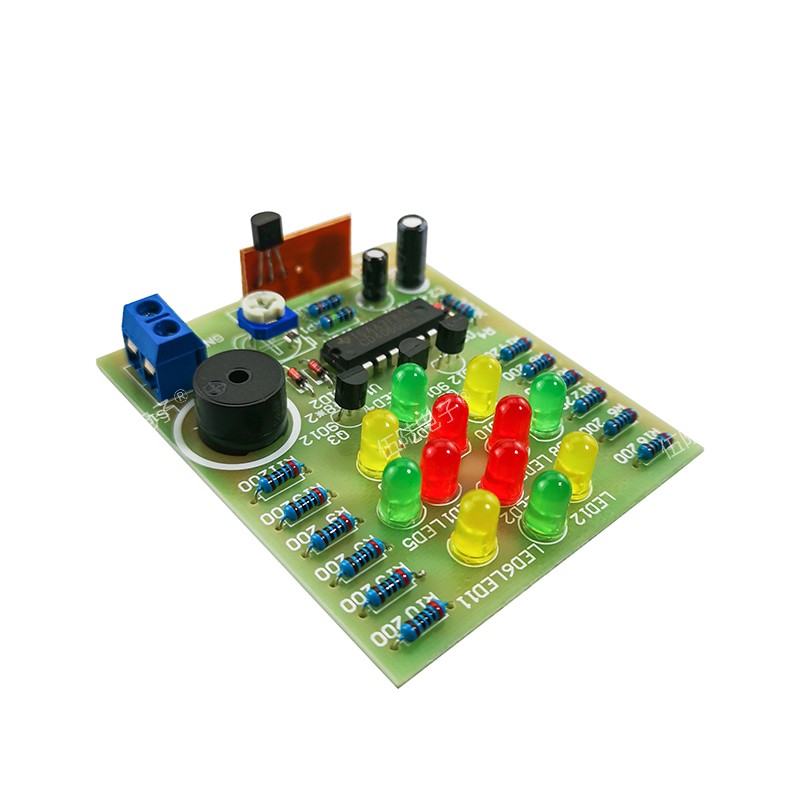

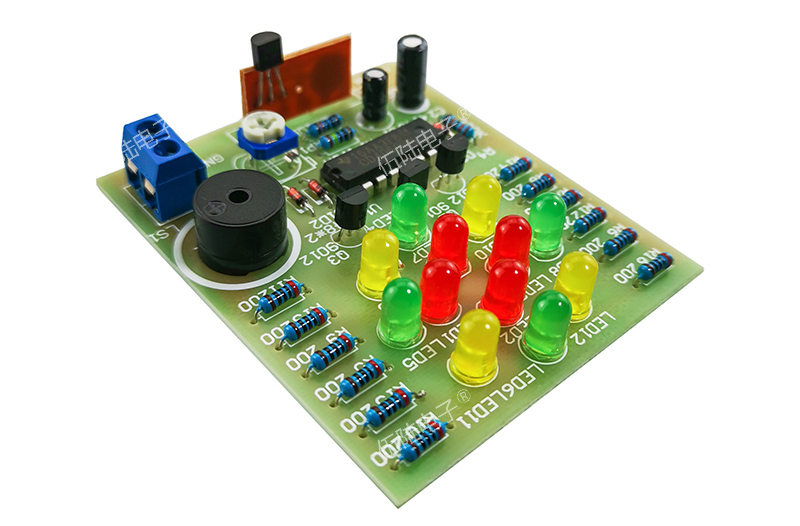

焊接装配好的成品图片:

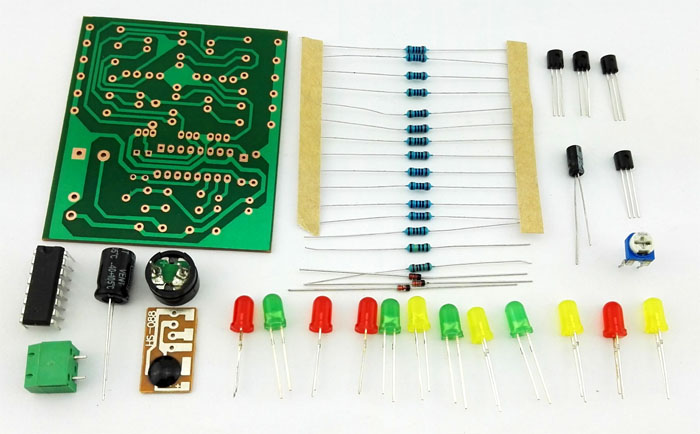

套件元件:

  每套配有说明书(原理图简介、原理图、元件清单)

  电路原理简介IC2:CD4060为带振荡器的14级二分频计数器,R1、R2、RP1C1IC2的9、10、11脚内电路组成振荡器,振荡频率可由RP1调节。通电初始,定时时钟发生器首先经IC-12脚的电容清零复位,各输出级均为低电位。随着振荡器振荡,输出端IC2的Q4-Q14以二进制形式递进输出三组发光管也随输出端的高低电平变化而亮灭,当某端输出高电平时,对应组发光管灭,输出低电平时,对应组发光管亮。三极管Q1、Q2、Q3起驱动作用,D1、D2、D3起循环复位作用。IC2的Q5、Q6、Q7均为高电平时复位

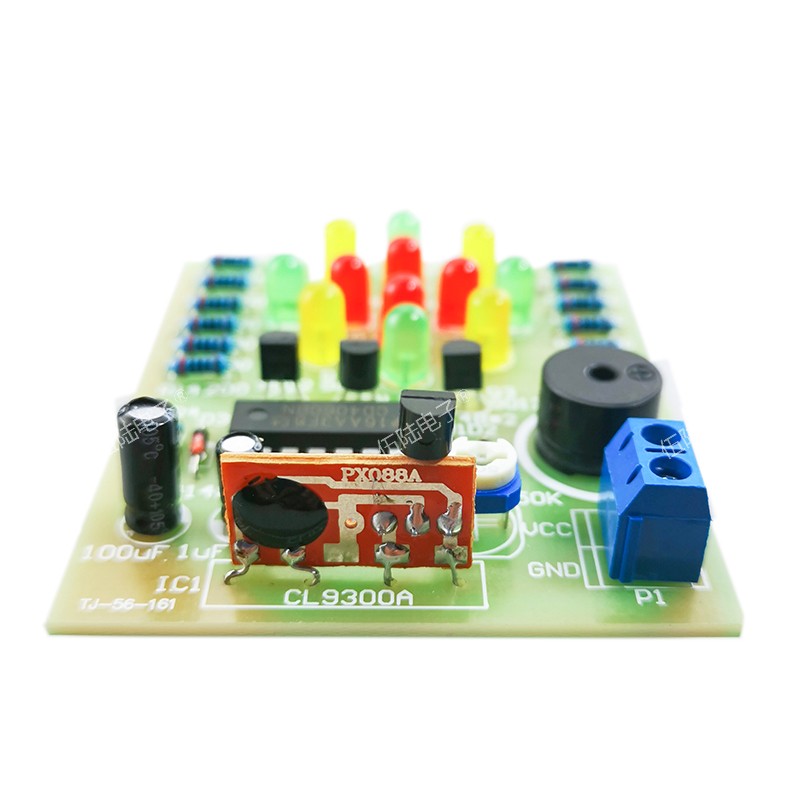

安装建议小提示:焊接时先选择小、矮的元件,然后选择大、高的元件,注意有极性的元器件的极性,焊接速度尽量快一些,音乐芯片的正极、输出端(接开口中间焊盘)、负极与印制板槽口焊盘对应或者芯片上面加引脚焊接皆可。1.jpg

属性 参数
总库存 29886 件
商家编码 TJ-56-161
商品重量 0 g
每人限购 0 件
包邮政策 满38包邮(特殊地区除外)
可否开票 可提供开票
可否保修 可提供保修
