竞赛套件自动温控报警模拟电路温度控制装配调试 DIY制作散件

¥34.5

编码： JS-56-143

有货 999999

折扣时间

本产品为职业院校技能大赛电子产品装配与调试竞赛套件

产品型号：JS-56-143

一、套件任务：

1.元器件检测。

2.电池产品焊接与装配调试。

3.电路故障检修。

4.产品功能检测，电路测量与分析。

二、套件内容：

防静电自封袋一只、元器件一套、、电路板一块、电子安装说明一份

三、电路简介

含模拟与数字电路知识，整个电路包括:电源电路、比较电路,继电器驱动电路,振荡电路,译码,驱动及显示电路，电路可交直流工作。

现实生活中，常常需要进行温度控制。当温度**出某一规定的上限值时，需要立即切断电源并报警。待恢复正常后设备继续运行。本模拟电路基于上述原理，采用常用的LM358作比较器，NE555作振荡器，十进制计数/译码器CD4017以及锁存/译码/驱动电路CD4511作译码显示达到上述要求。

调节电位器RP1设定动作温度，模拟设备正常运行时的状态，使数码管顺序循环显示0-1-2-4-8-0-8-4-2-1，调节电位器RP2，可改变数码管循环显示速度。用电烙铁代替发热件，靠近发热元件RT(正温度系数)。发热元件随温度变化改变阻值。当热敏元件感受的温度**过设定的上限温度时，数码管顺序显示停止，报警电路发音声音同时报警。将烙铁离开热敏元件，使热敏元件所感受的温度在上限温度以下，温度电路恢复常态，报警停止，数码管恢复循环显示数字。

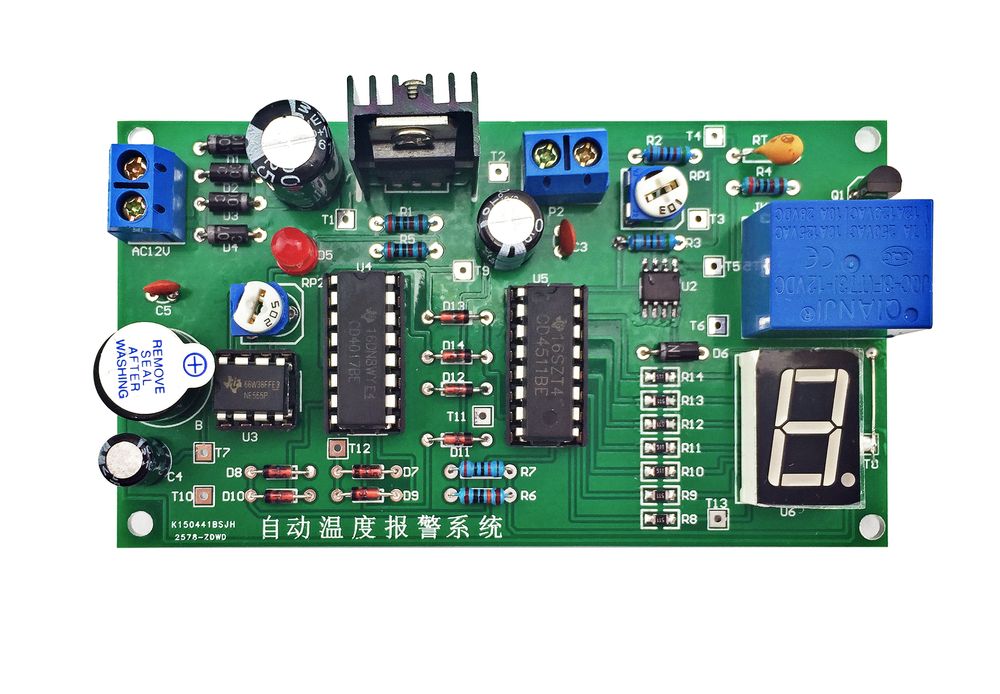

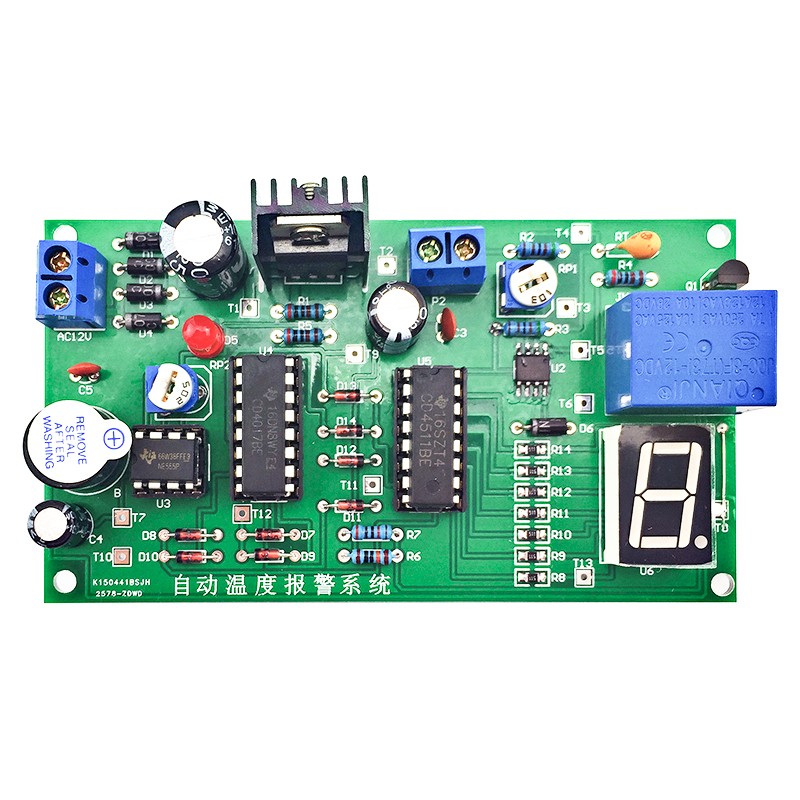

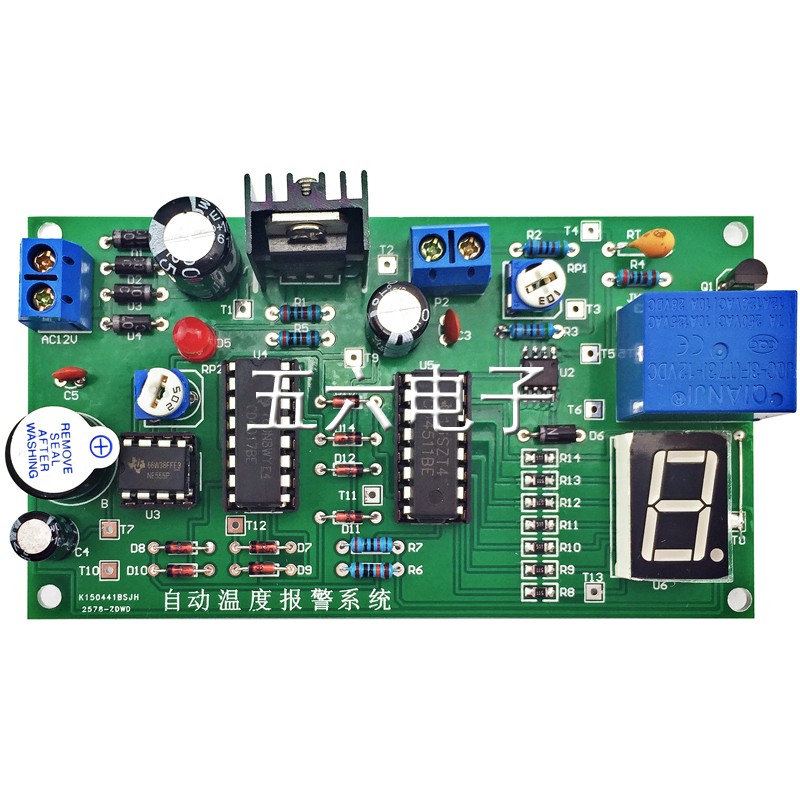

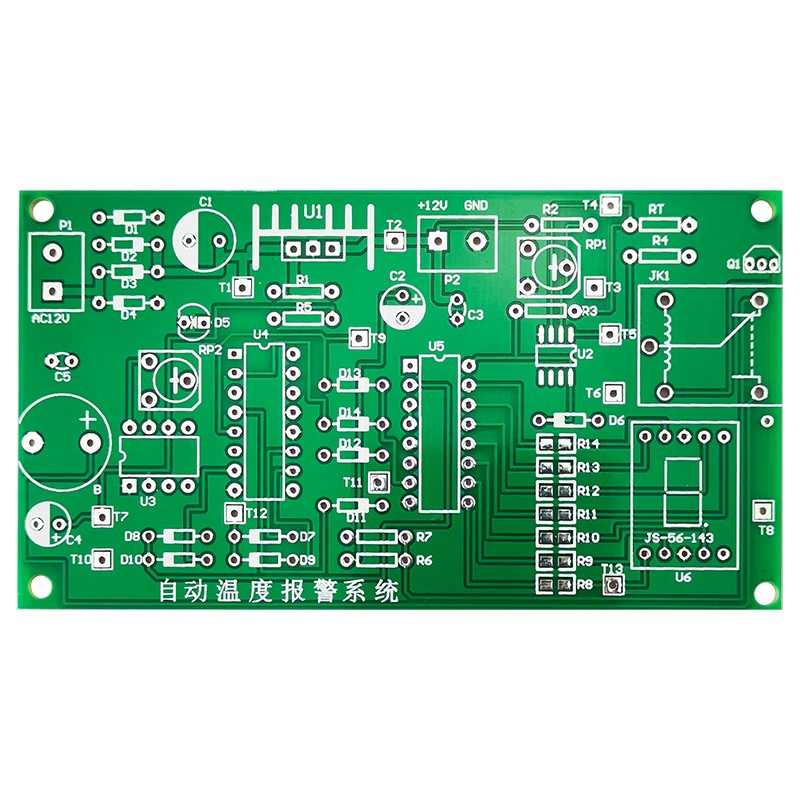

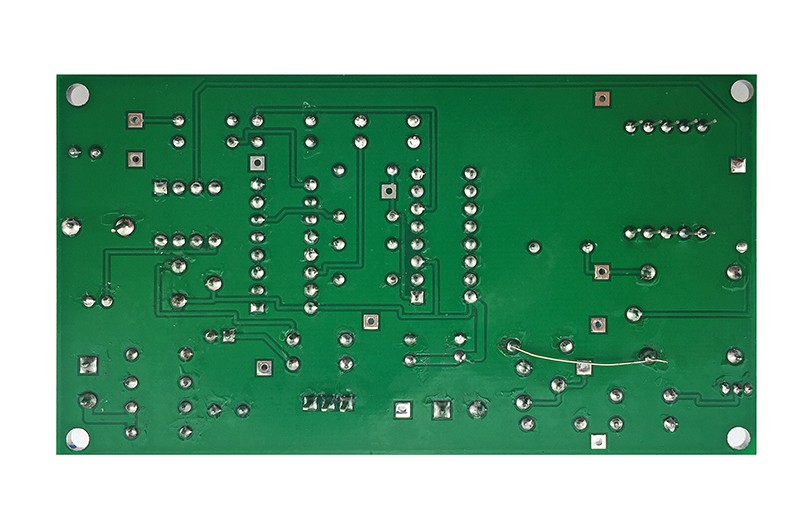

四、成品图

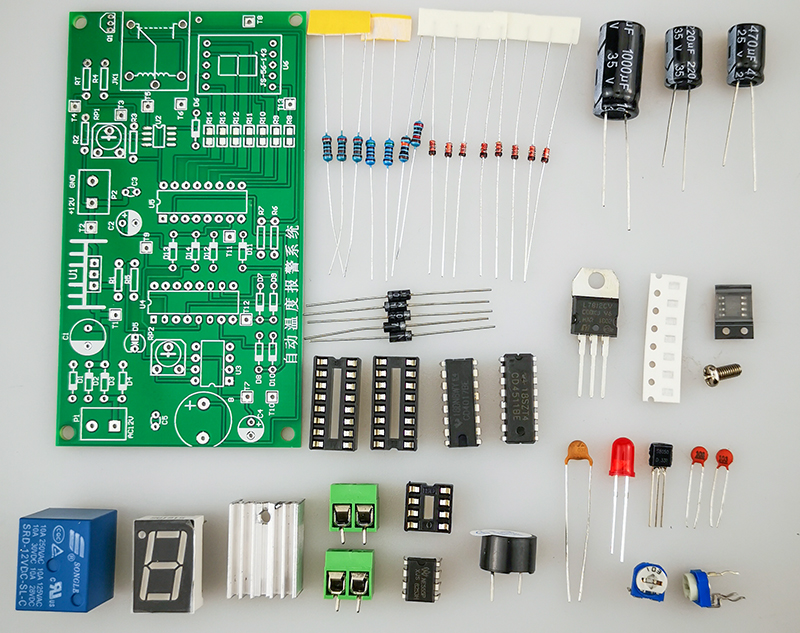

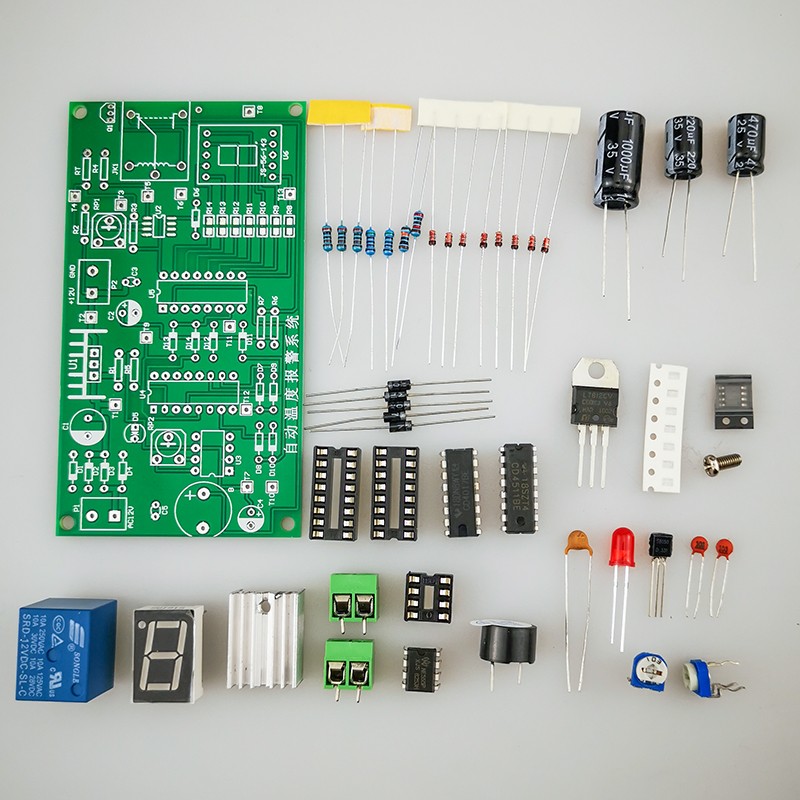

五、发货散件
