竞赛套件保险柜防盗报警电子技能教学实训考核大赛训练DIY散件

¥39

编码： JS-56-139

有货 999996

产品名称：保险柜防盗报警套件电子技能考核实训套件

产品型号：JS-56-139

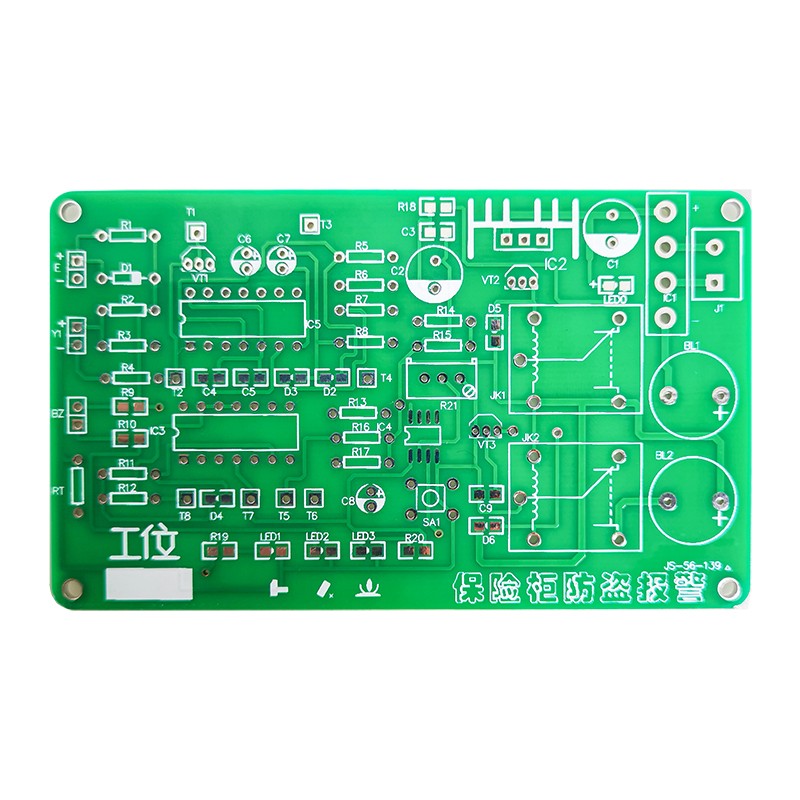

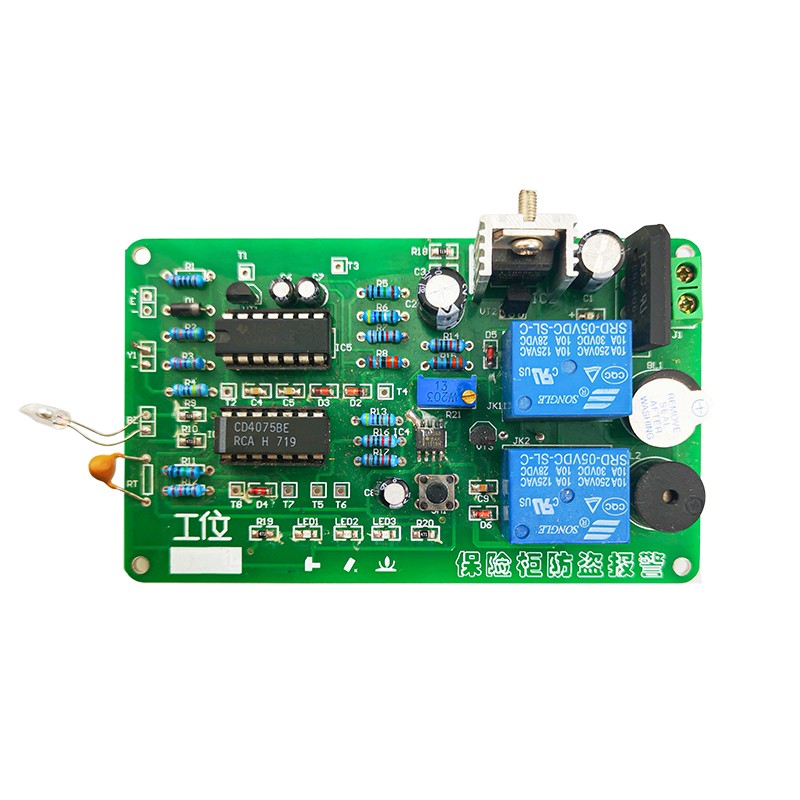

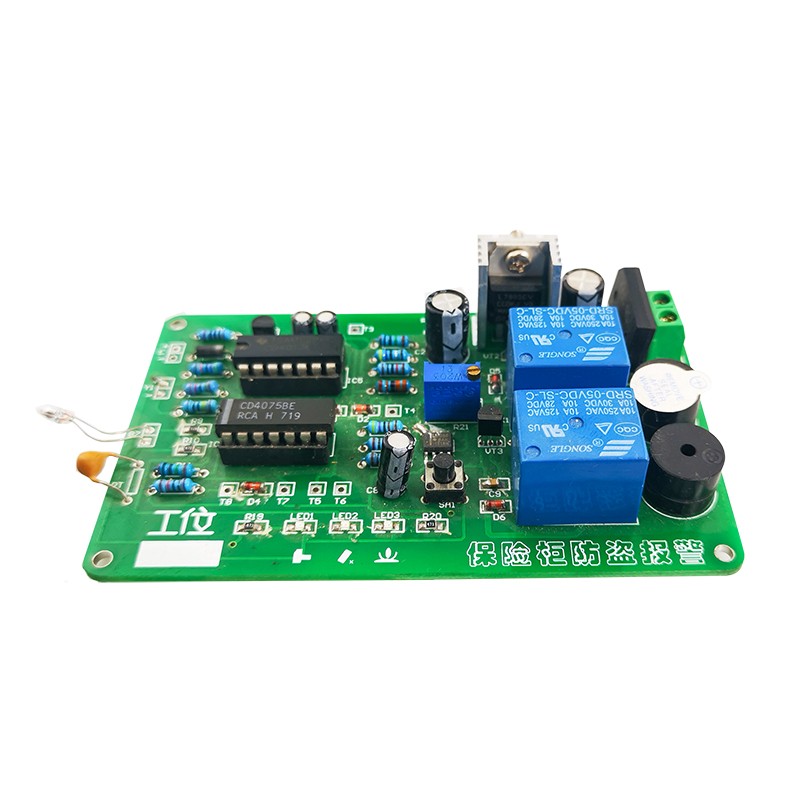

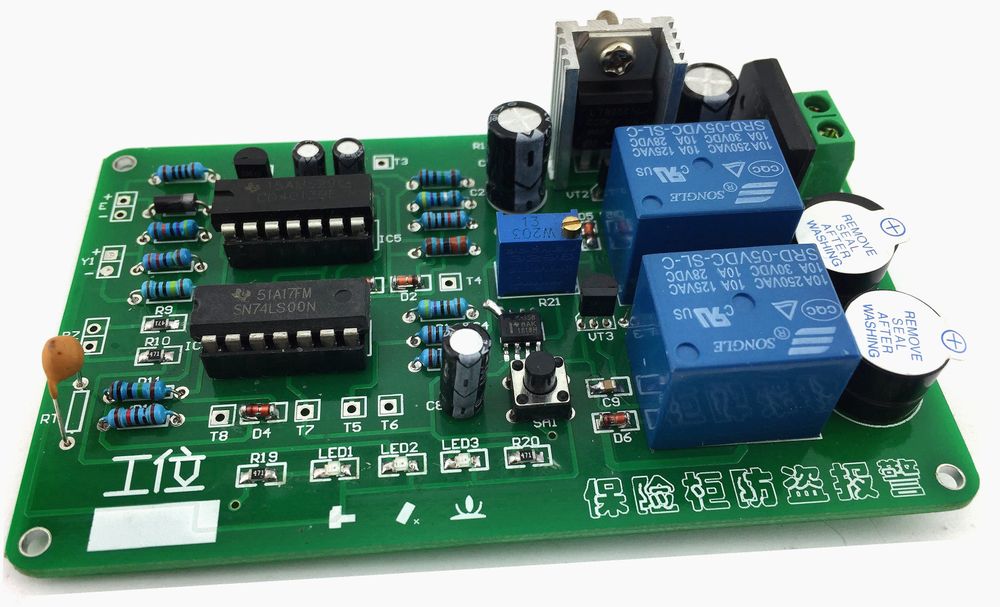

一、成品展示图

二．工作原理

1. 传感器

（1）Y1振动传感器(压电传感器)。（2）RT温度传感器。（3）BZ2水银开关传感器。

2．检测电路

（1）撬动检测报警电路

当保险柜受到振动时,压电传感器Y1便感应出电压信号,经VT放大后放大,传送到双D触发器IC5的3脚，然后从1脚输出高电平传送给或门电路IC3的3脚。。

（2）搬动检测报警电路

可检测保险柜是否因搬动而倾斜。发生倾侧时，水银传感器BZ导通，高电平信号传送到或门电路IC3的5脚。

（3）火烧切割检测报警电路

盗贼用火焰切割等方式打开保险柜，热敏电阻RT检测到温度升高,经过比较器IC4输出高电平信号传送到或门电路IC3的4脚。

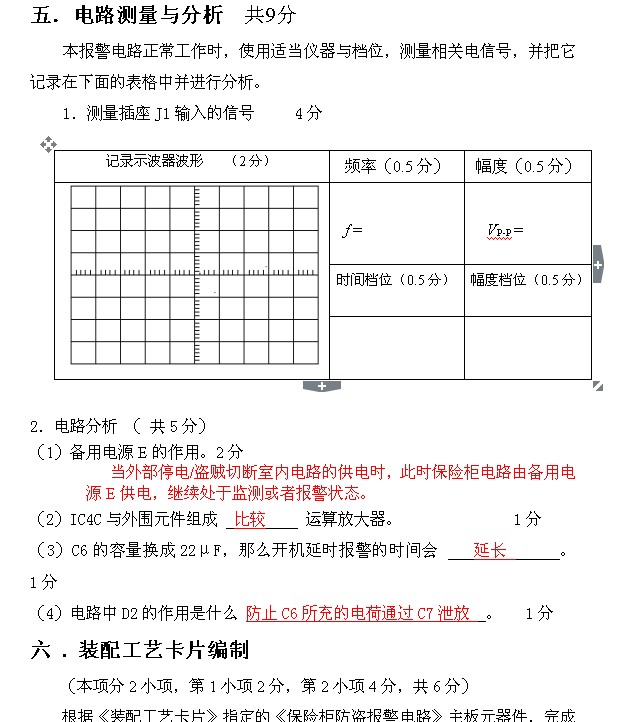

三、配套说明截图

套件设计精良、元件**、与国赛标准接轨，**不差元器件，试题规范，标准！备赛训练和竞赛的好选择！

竞赛任务包括：

1.元器件的选择、装配与焊接
2.故障检修（2处故障）、功能检查、数据测量
