竞赛套件电子装配自动功率调节器山东技能大赛教学实训焊接DIY

¥130

编码： JS-56-130

有货 999999

折扣时间

2013年山东省职业技能大赛电子产品装配与调试竞赛项目专用套件--自动功率调节器

CD4060产生多路脉冲信号， 2048Hz信号经LM324组成的信号处理电路变换后送给NE555构成的施密特触发器控制12V/10W的灯珠亮暗的变化。2Hz信号经D触发器分频得到秒脉冲信号，一路驱动LED1与LED2交替点亮；另外一路送给CD4518，CD4518是一个双十计数器，当计数到10秒时，继电器吸合，调功电路自动切换功率，使流过灯珠的电流变小，当计数到20秒时，计数暂停，数码管显示20，施密特触发器输出低电平，流过灯珠的电流为零，并有蜂鸣器报警；按一下复位按键，该控制过程再次循环一遍。

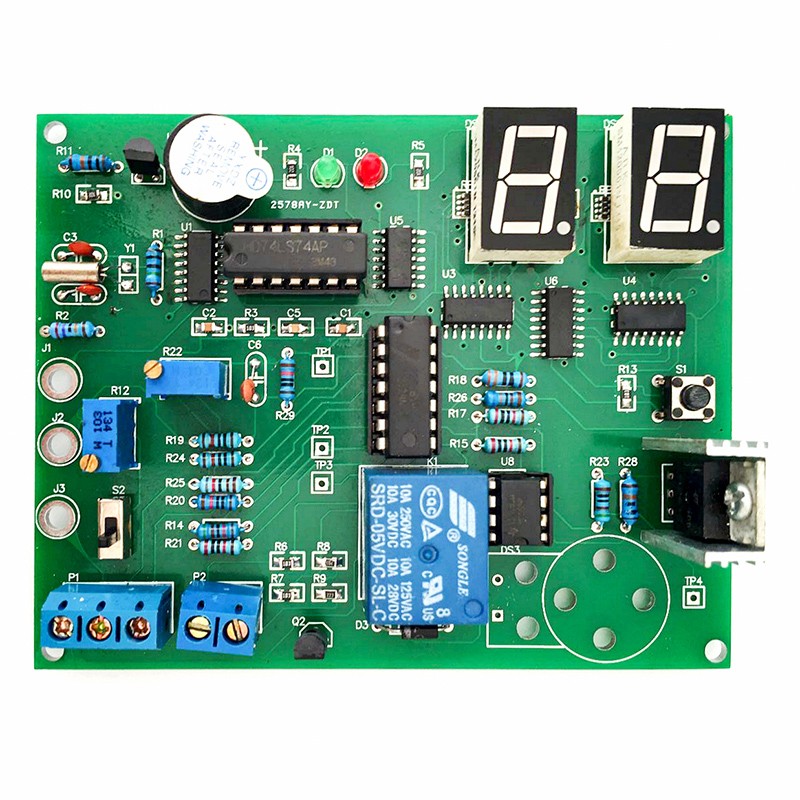

一、安装成品图

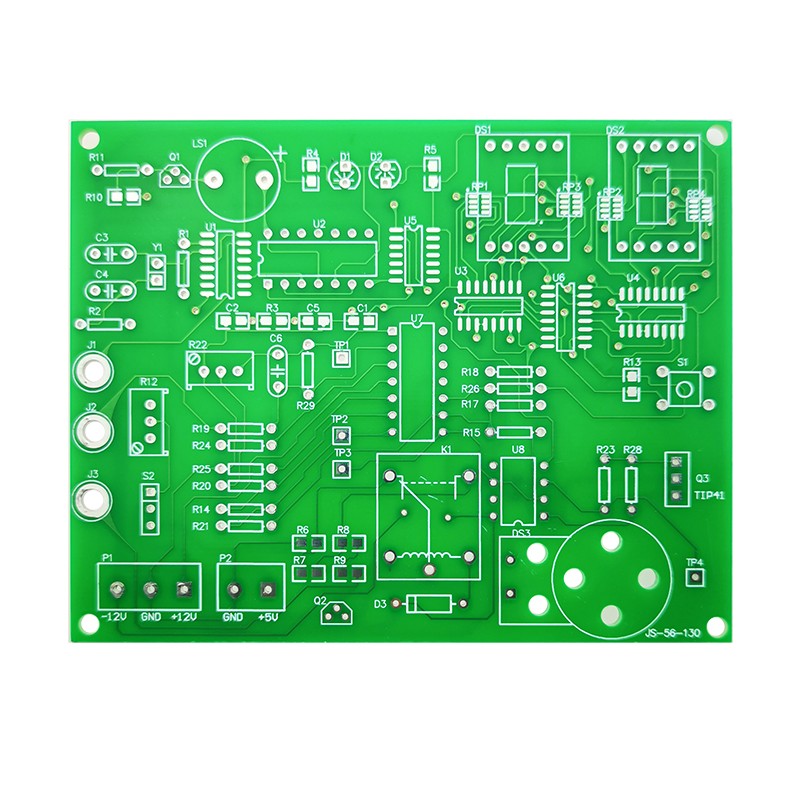

二、**PCB板

本店的电子竞赛套件可作为电子技能大赛电子组装与调试，可用于中职学生和大学生训练使用，提高学生的动手能力及知识的**发展。（凡在本店购买的电子竞赛套件，提供相关的竞赛的说明）

套件元件全部选用**元件，电路板采用**双面环氧板，品质，质量**。可供各地区或学校的竞赛使用，也可作为各地区或学校集训之用，也可用于职业院校技能训练或竞赛。

属性	参数
总库存	999999 件
商家编码	JS-56-130
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
