竞赛套件 彩灯控制器 东莞职业技能大赛 技能考核 带故障检修板DIY
2017年东莞市中等职业技能大赛--电子产品装配与调试项目竞赛套件

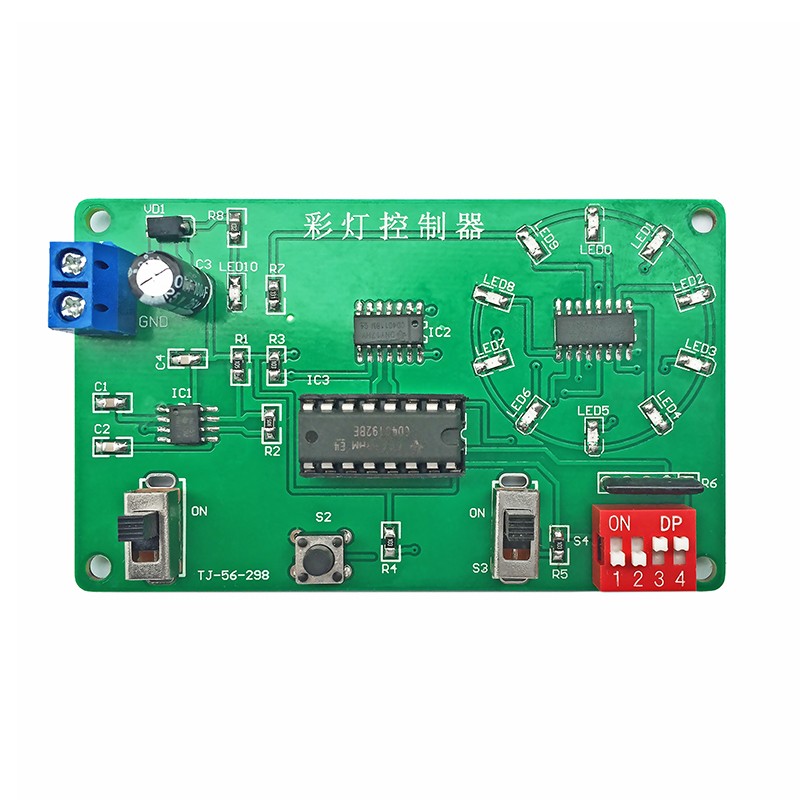

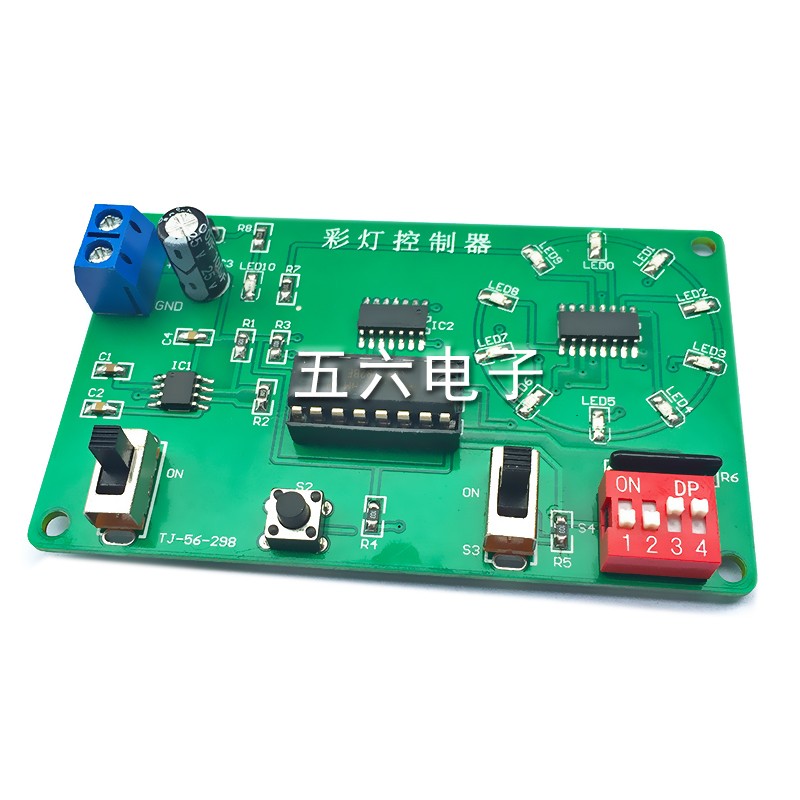

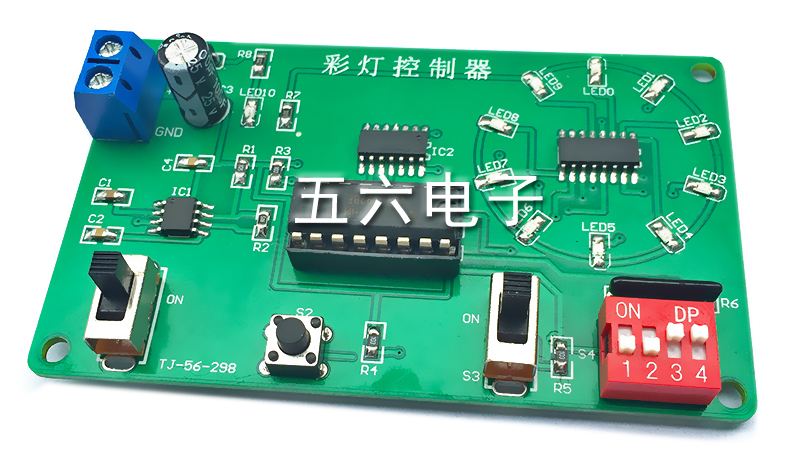

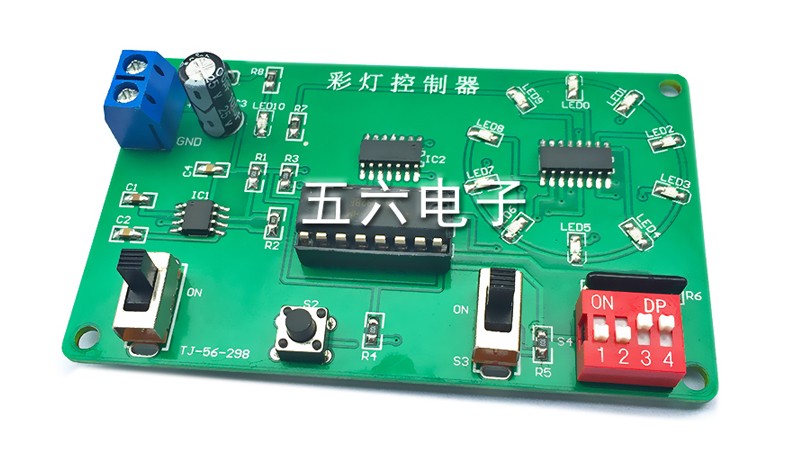

项目名称：彩灯控制器 （套件含故障排除部分）
产品型号：TJ-56-298
注意：

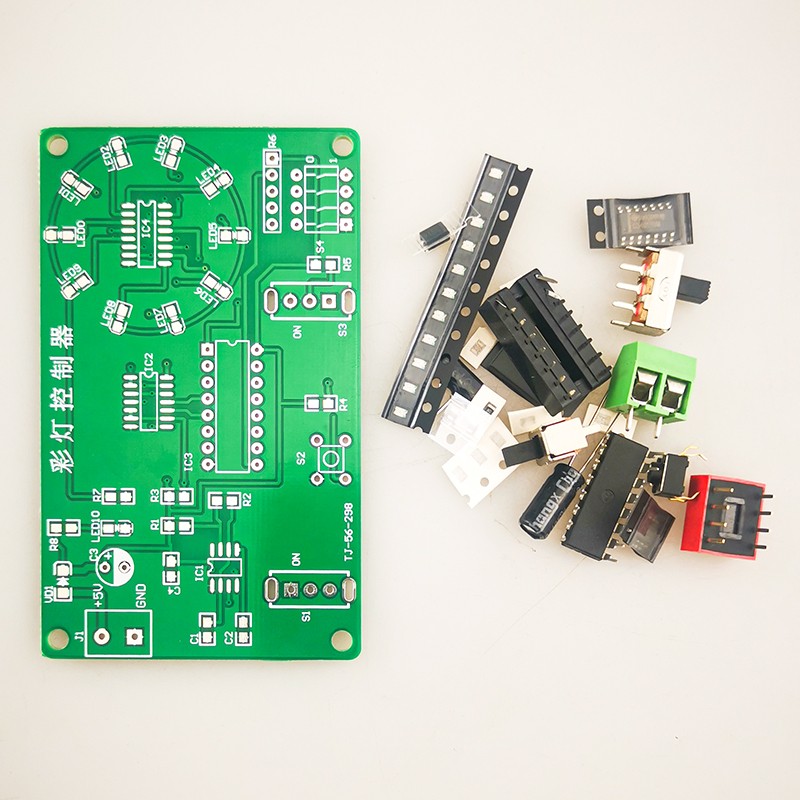

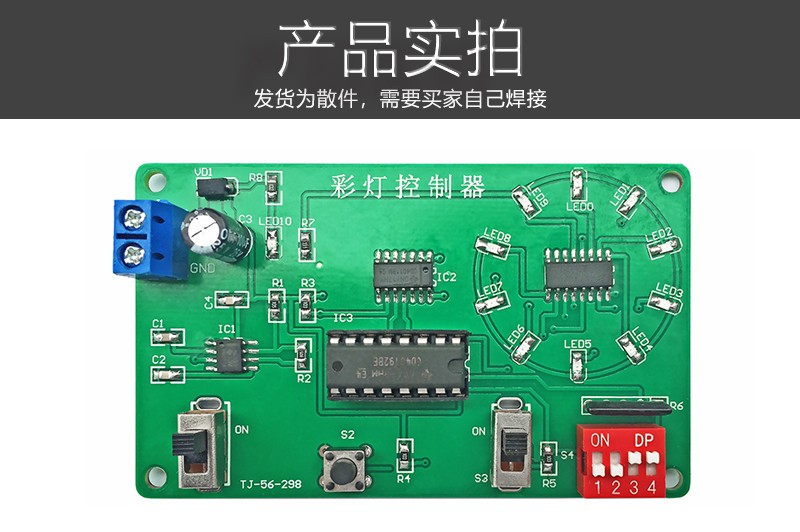

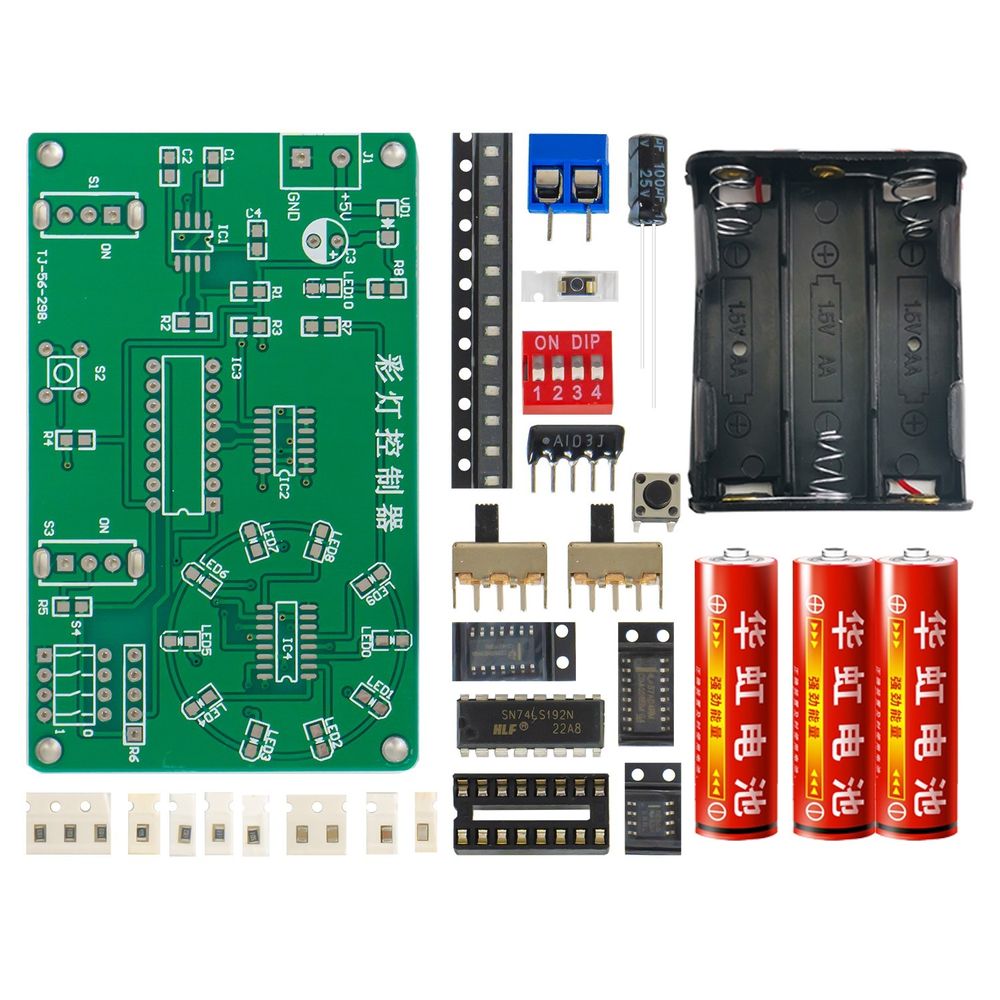

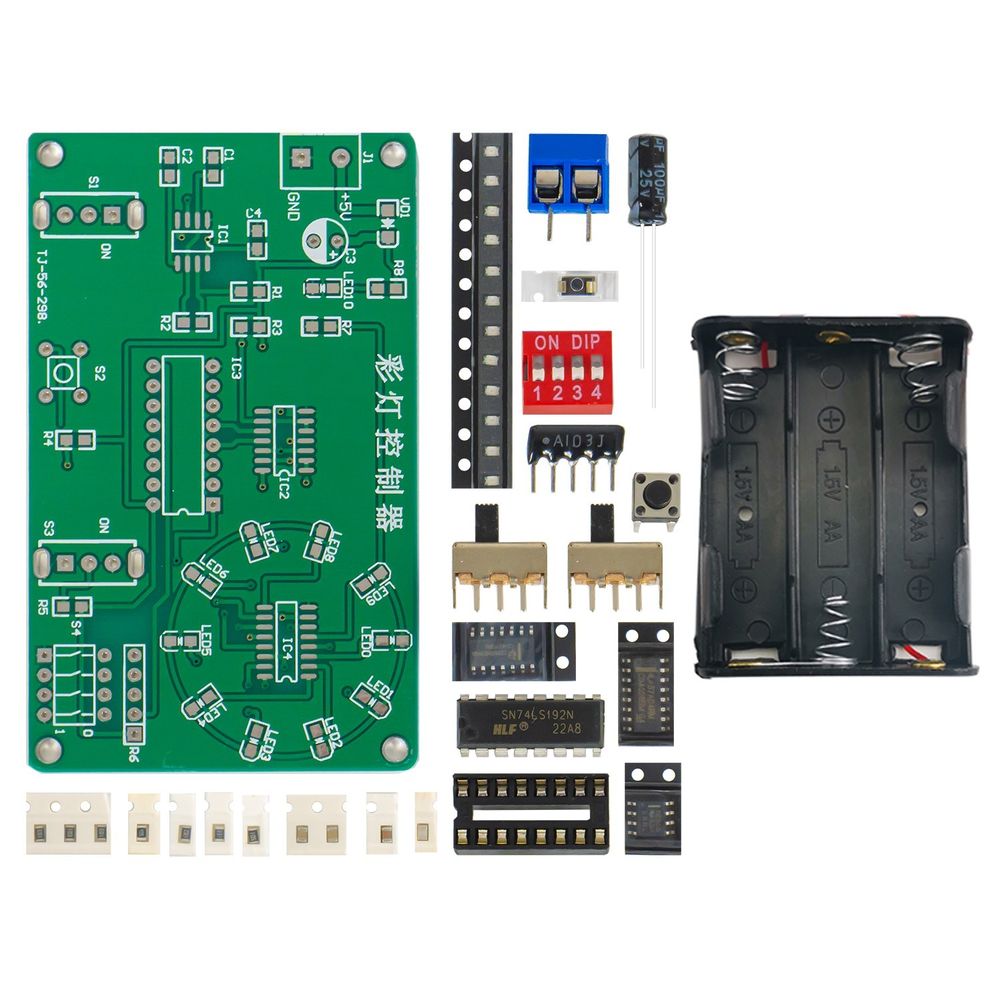

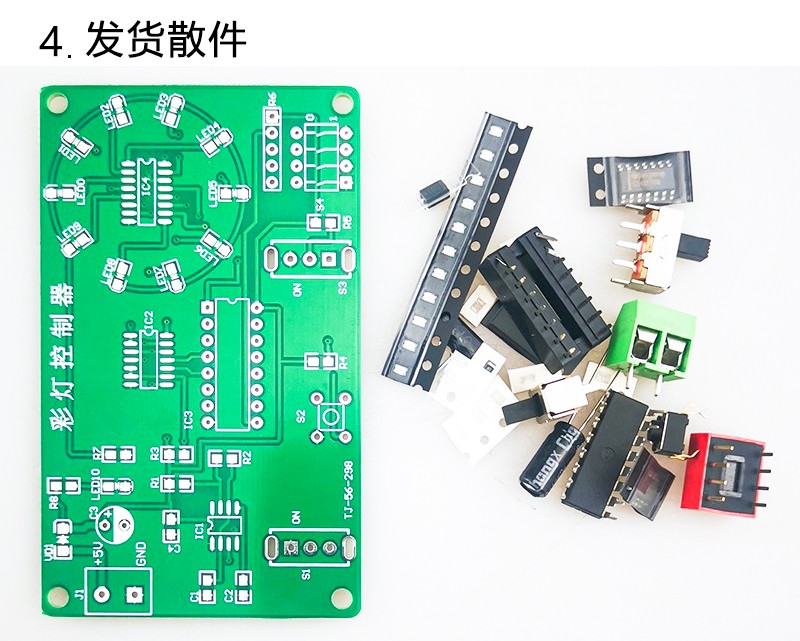

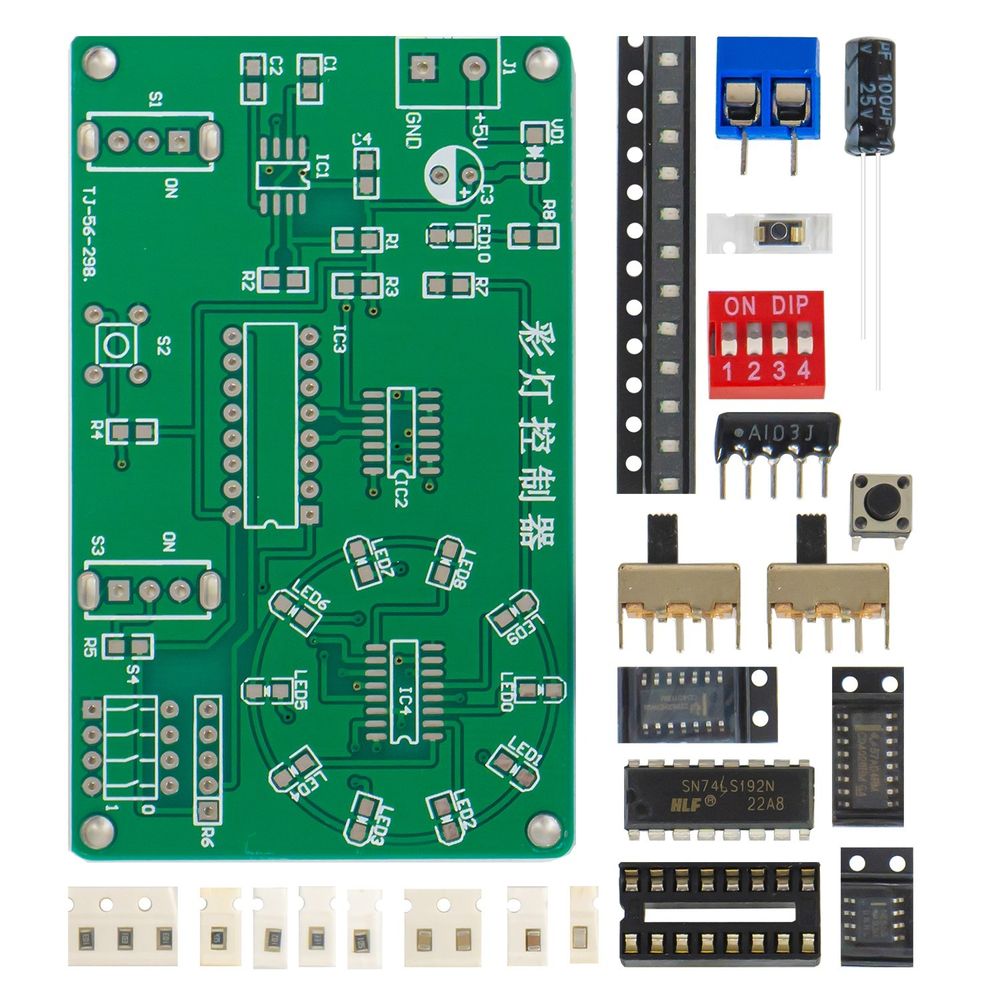

1.本产品为散件，需要买家自己焊接装配，焊接装配好即可工作。
2.套件不含外接电源，需要的朋友请另购，本店有售。

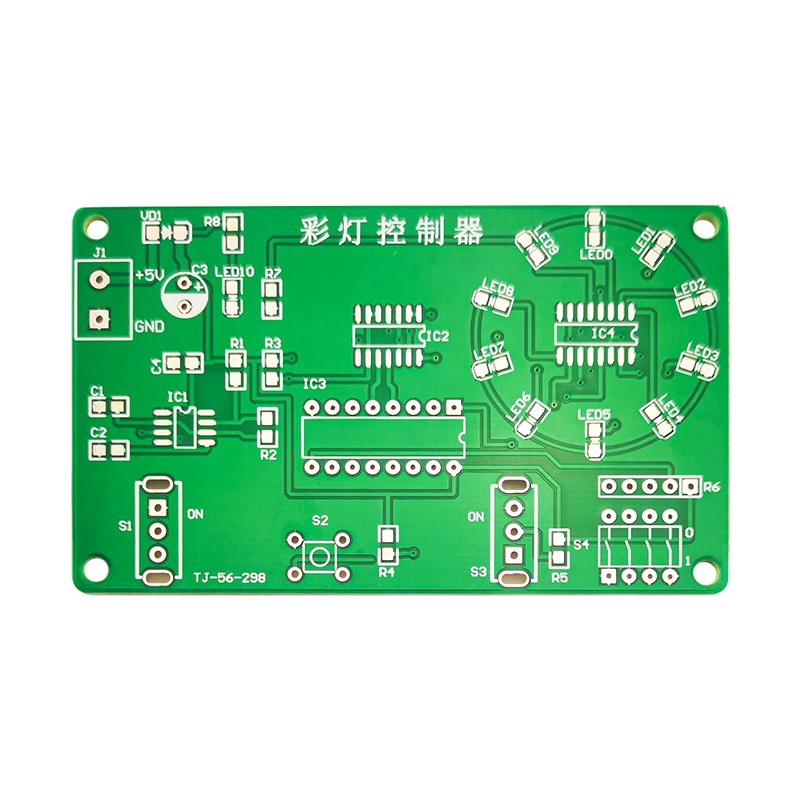

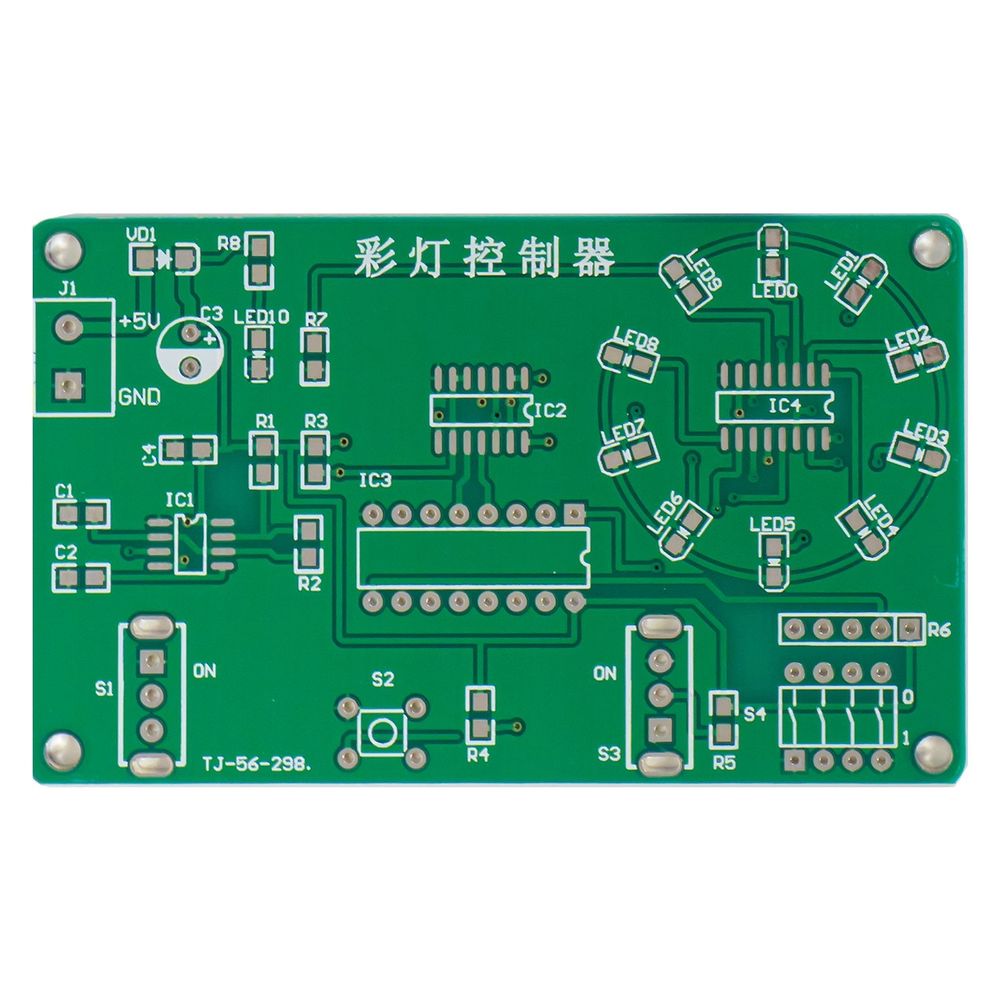

供电电压：5V直流 板子尺寸：5*8cm

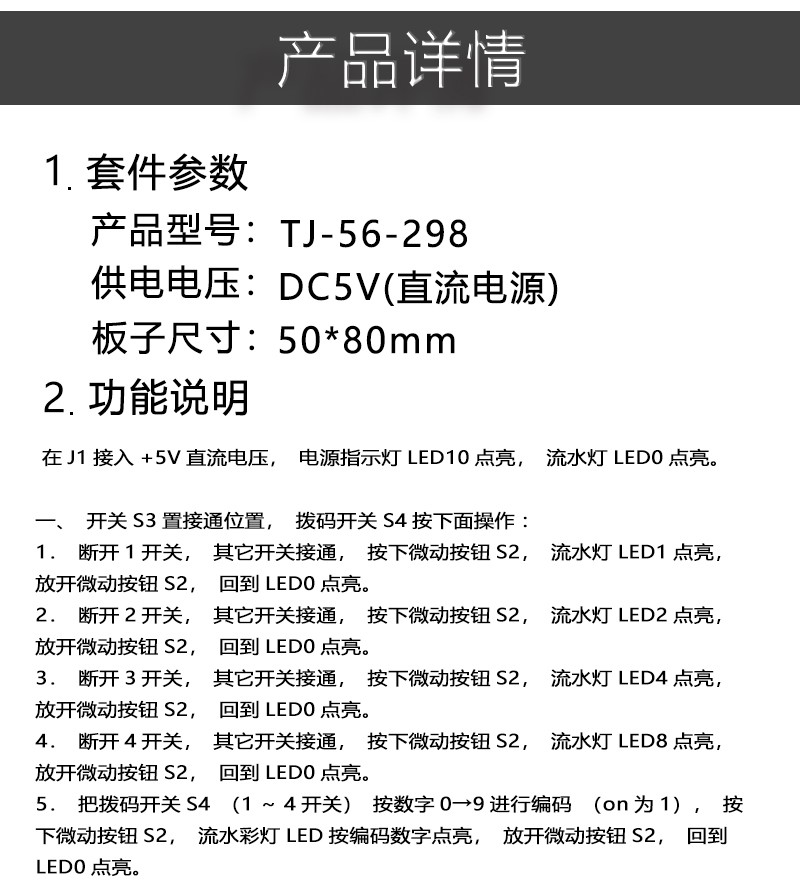

功能说明：
在J1接入+5V直流电压，电源指示灯LED10点亮，流水灯LED0点亮。
一、开关S3置接通位置，拨码开关S4按下面操作：
1．断开1开关，其它开关接通，按下微动按钮S2，流水灯LED1点亮，放开微动按钮S2，回到LED0点亮。
2．断开2开关，其它开关接通，按下微动按钮S2，流水灯LED2点亮，放开微动按钮S2，回到LED0点亮。
3．断开3开关，其它开关接通，按下微动按钮S2，流水灯LED4点亮，放开微动按钮S2，回到LED0点亮。
4．断开4开关，其它开关接通，按下微动按钮S2，流水灯LED8点亮，放开微动按钮S2，回到LED0点亮。
5．把拨码开关S4（1～4开关）按数字0→9进行编码（on为1），按下微动按钮S2，流水彩灯LED按编码数字点亮，放开微动按钮S2，回到LED0点亮。
二、开关S3置断开位置。
1．开关S1置断开位置，按微动按钮S2，流水灯从LED0点亮开始，每隔0.5s，轮流到LED1、LED2……、LED9→LED0点亮，以后便从LED0开始循环点亮。放开微动按钮S2，停止循环点亮并回到LED0点亮。
2．把开关S1置接通位置，按微动按钮S2，流水灯从LED0点亮开始，每隔0.5s，轮流到LED9、LED8……、LED1→LED0点亮。以后便从LED0开始反方向循环点亮。放开微动按钮S2，停止循环点亮并回到LED0点亮。

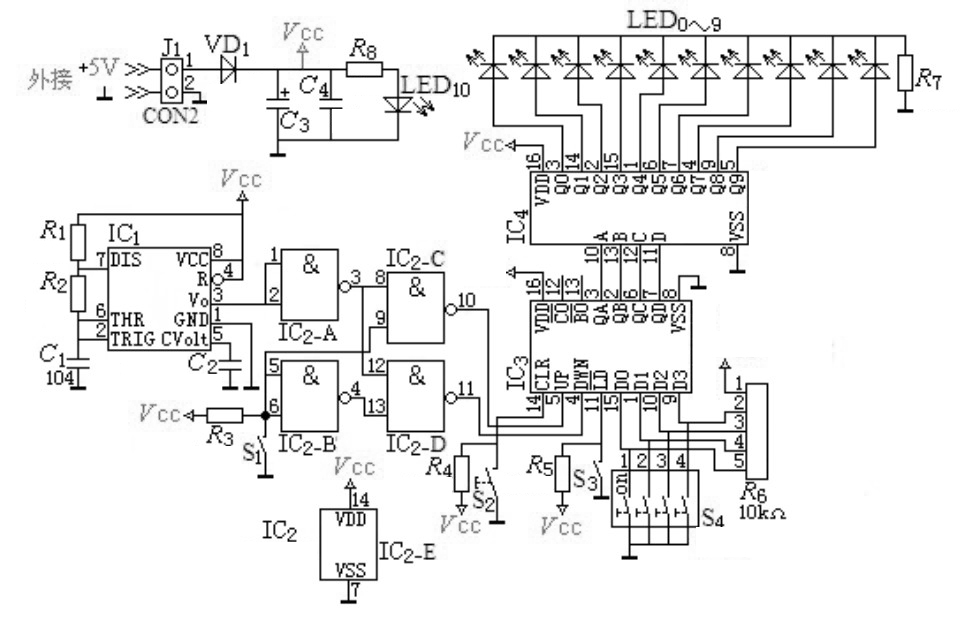

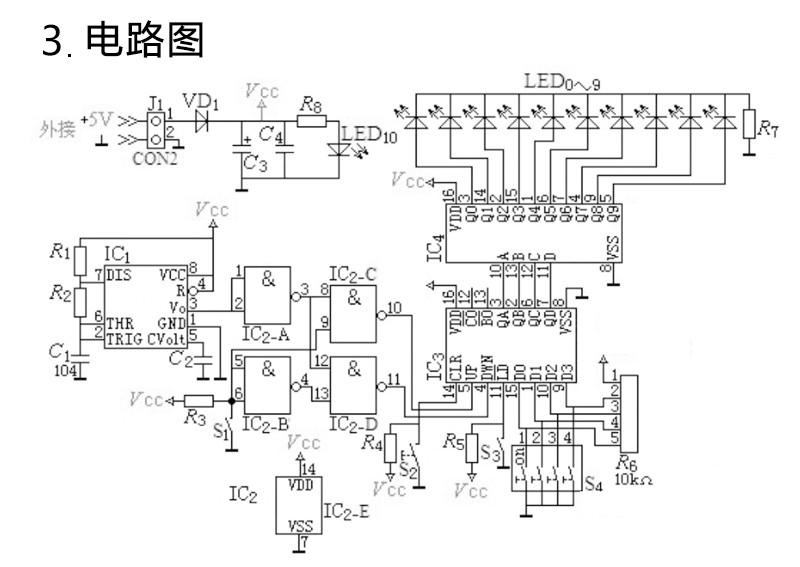

电路图：
| 属性 | 参数 |
|---|---|
| 总库存 | 29997 件 |
| 商家编码 | TJ-56-298 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
