竞赛套件 太阳能热水器 电子产品装配与调试 含抄板和检修故障板
某省中等职业学校职业技能大赛电子产品装配与调试竞赛项目专用套件--太阳能热水器套件。
为技能竞赛量身定做，职业技能训练用！
竞赛套件名称：太阳能热水器套件
产品型号：JS-56-103
套件特色：
按照技能竞赛标准，含故障排除、含抄板。贴片元件与直插元件混装。

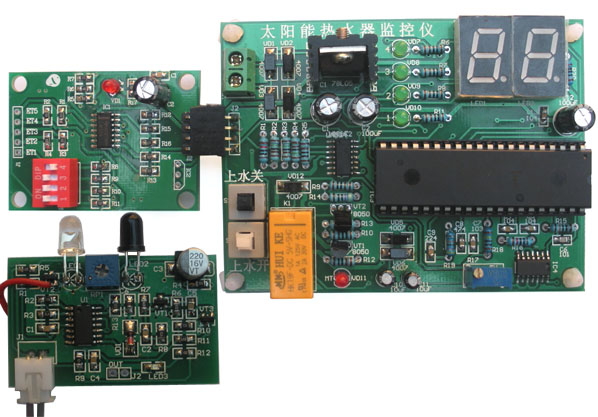

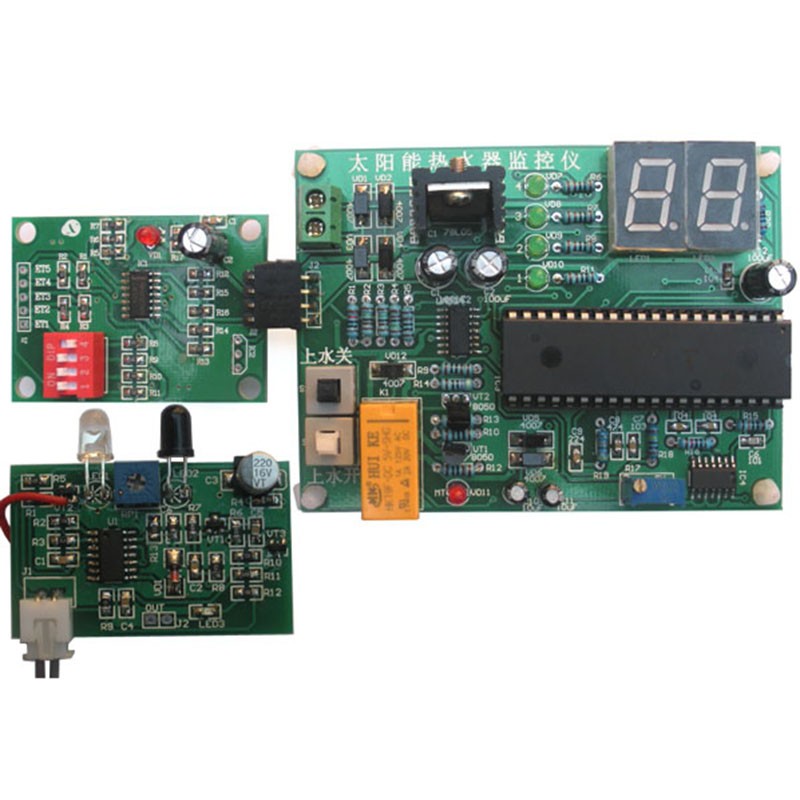

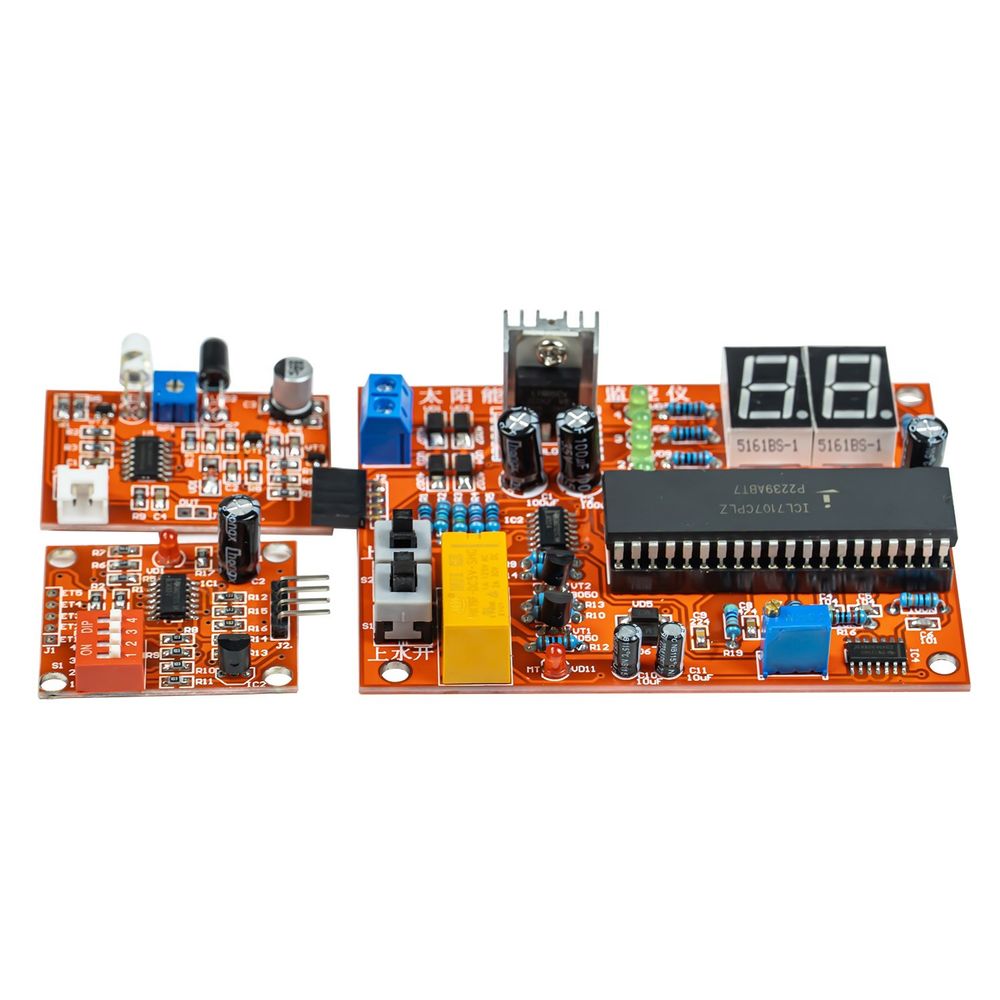

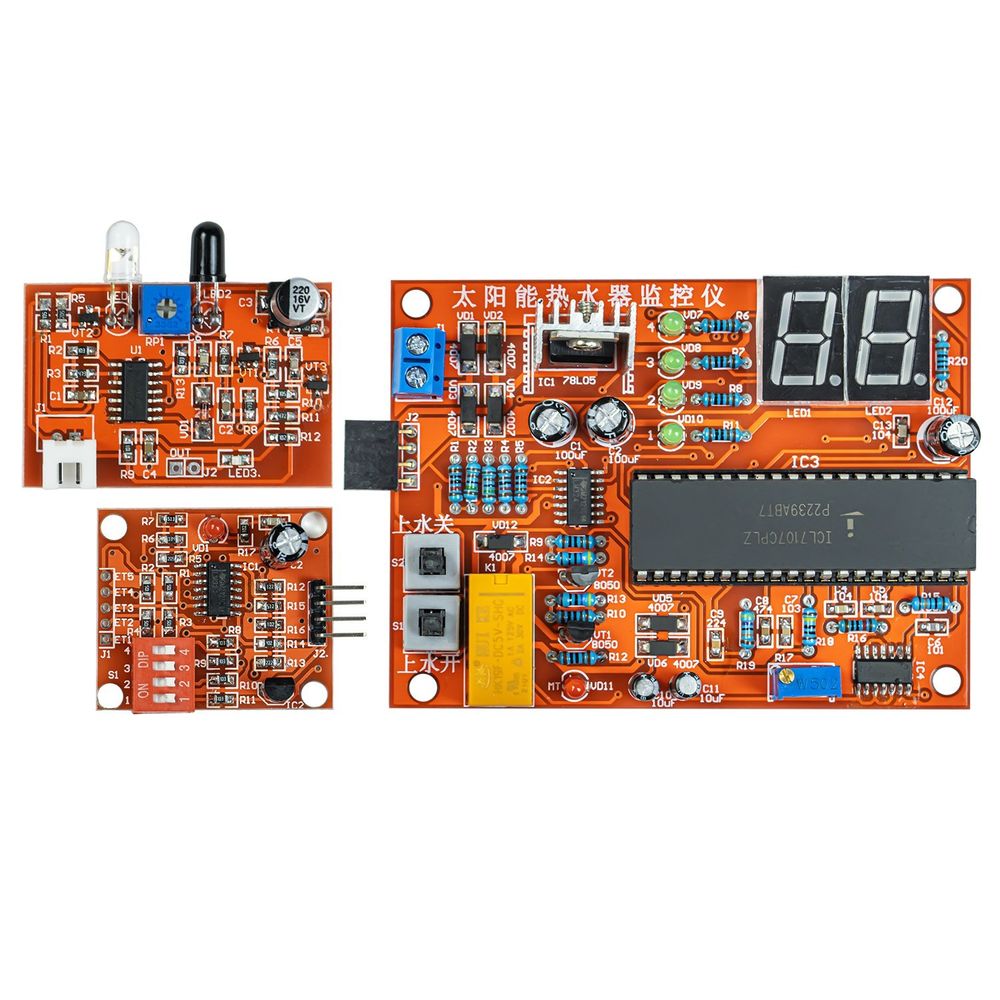

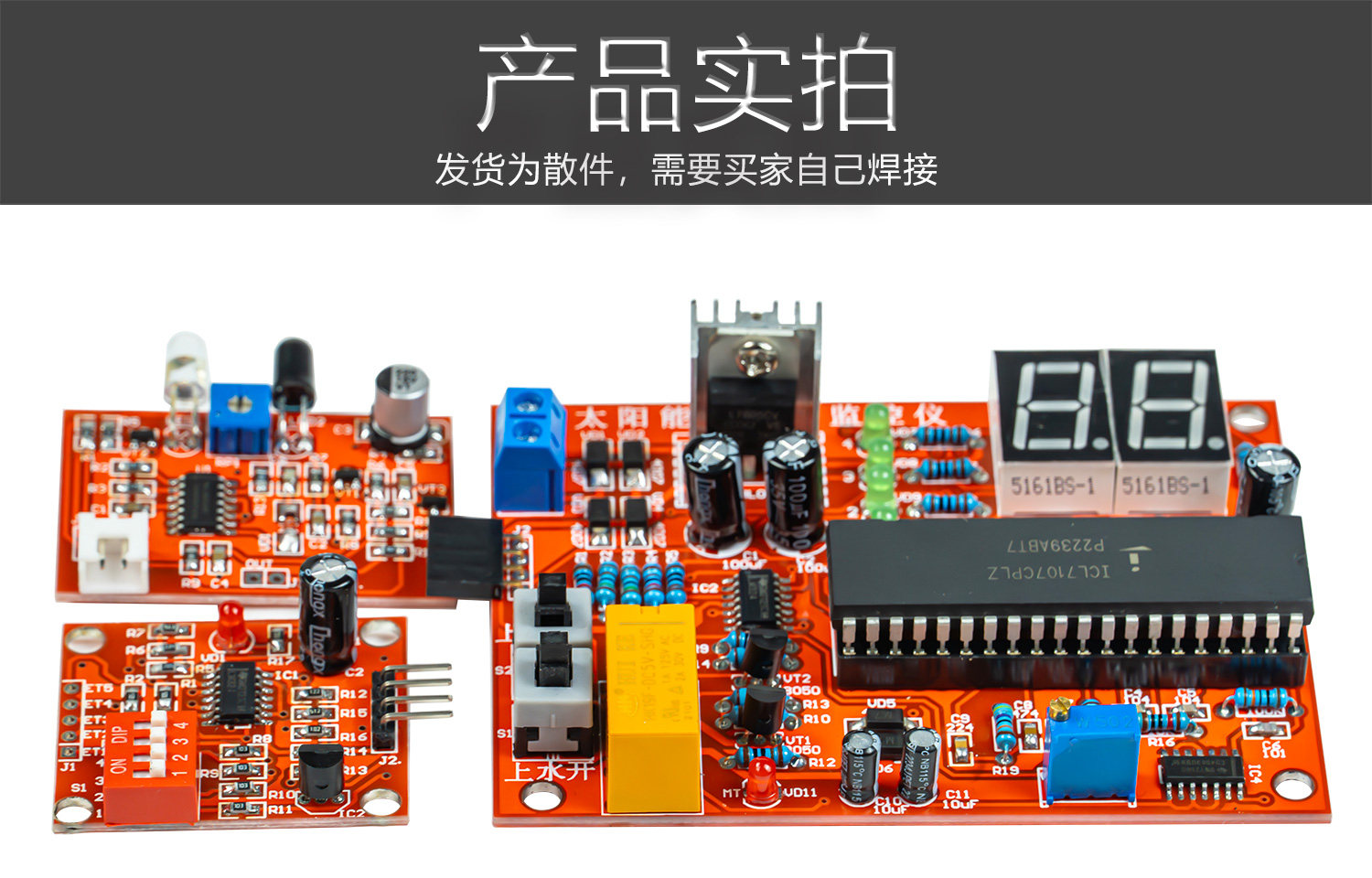

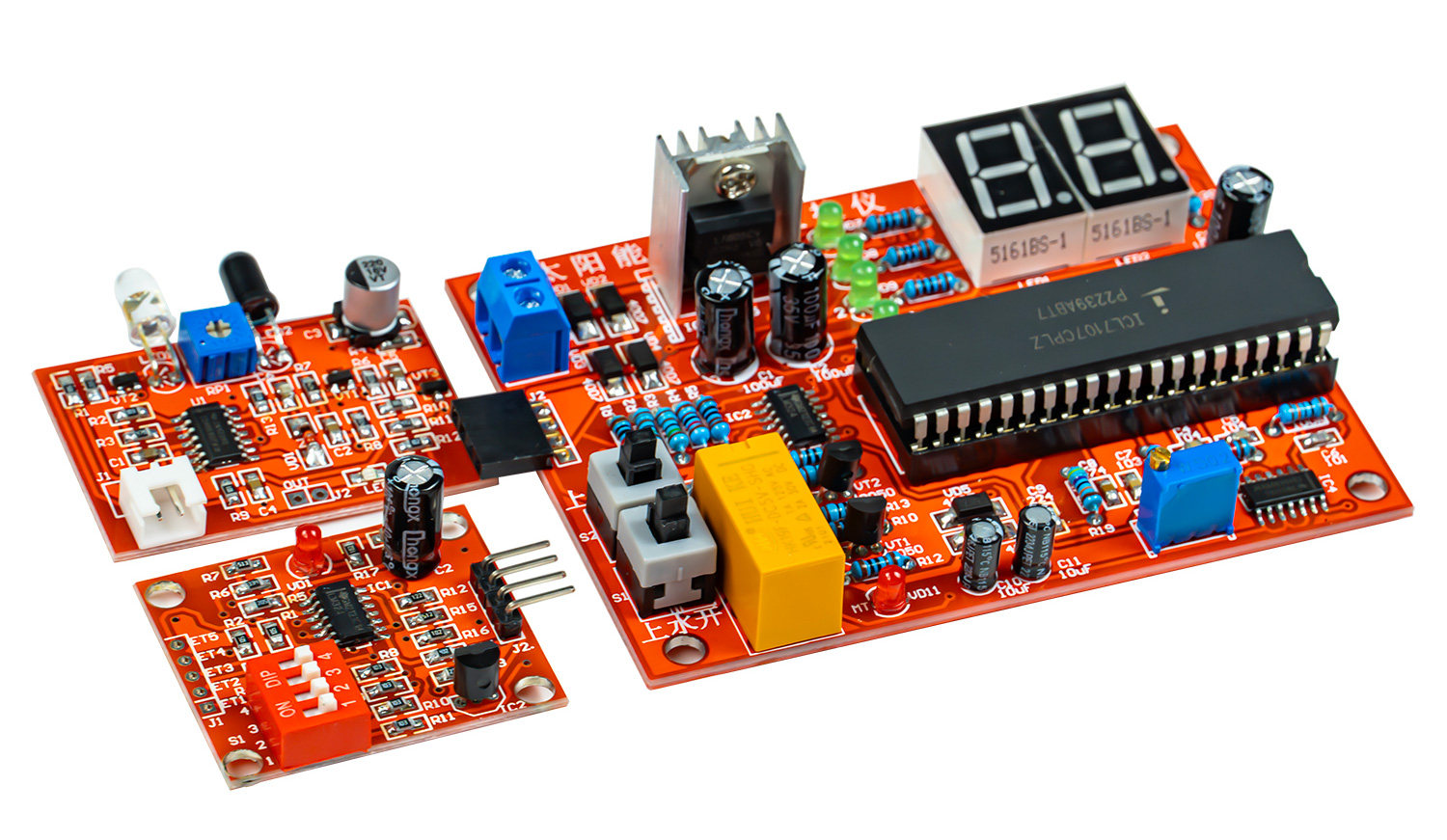

一、装配好的套件图片

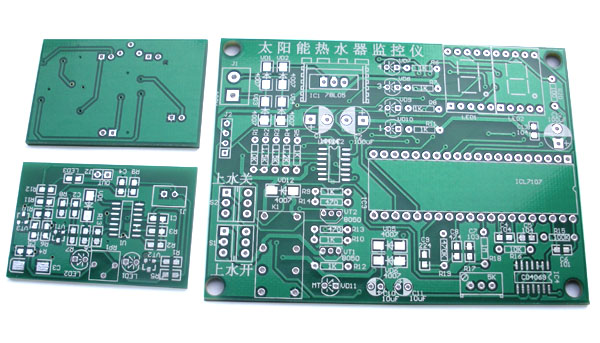

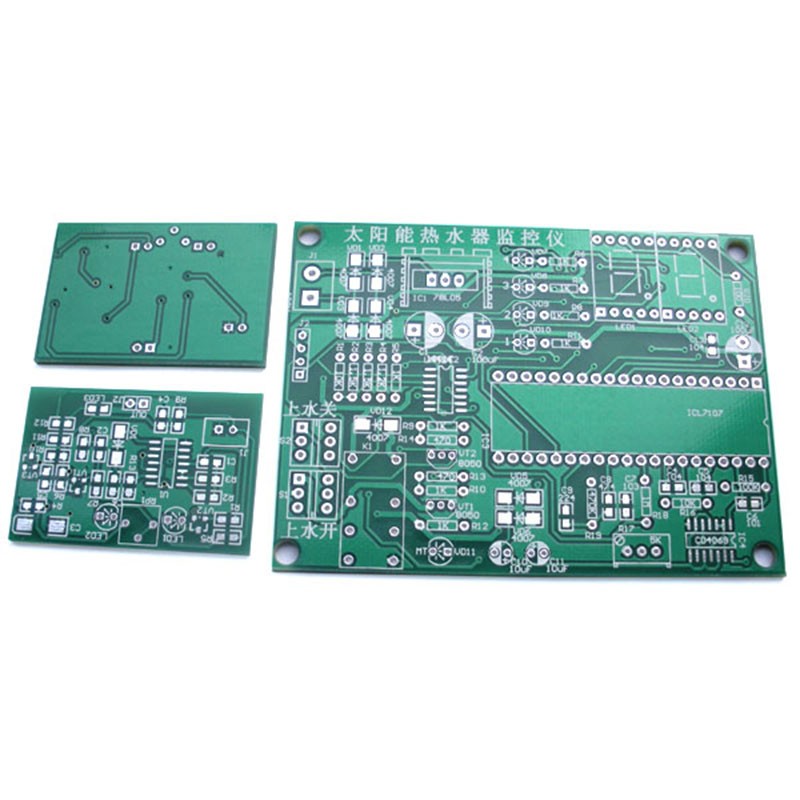

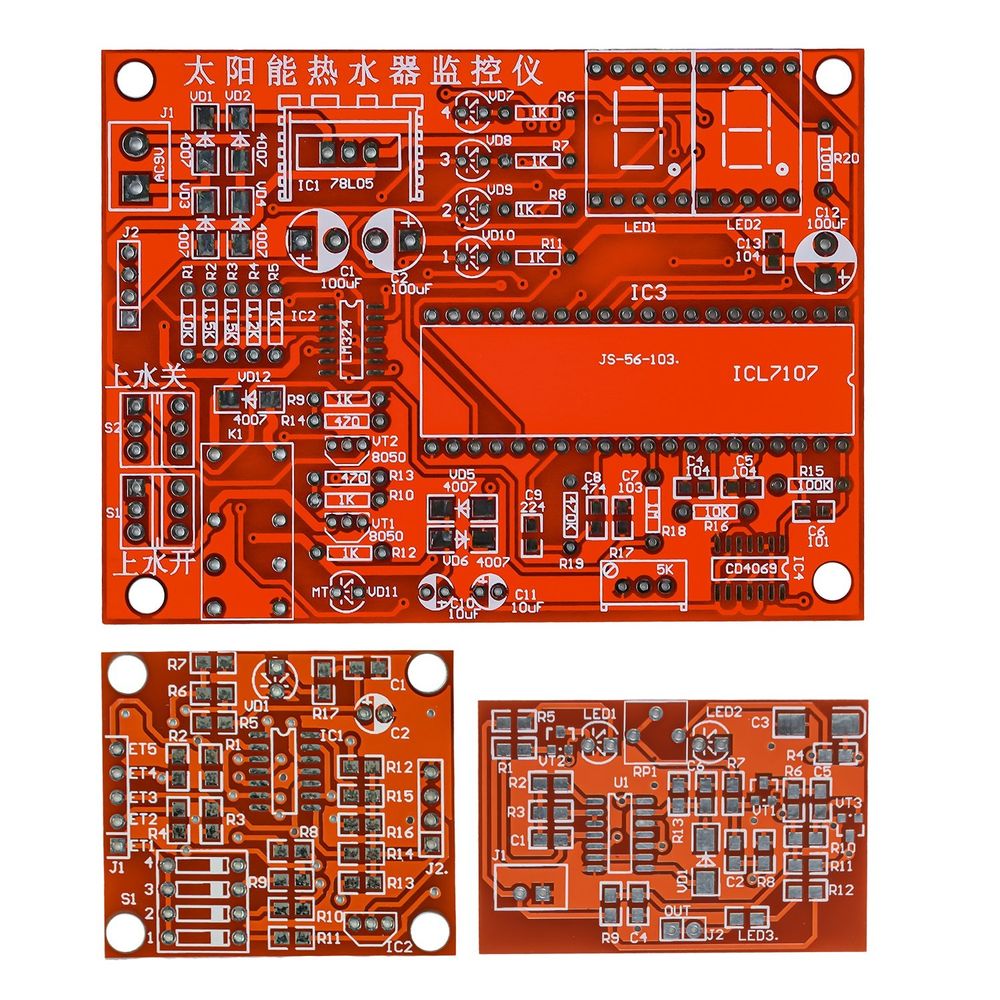

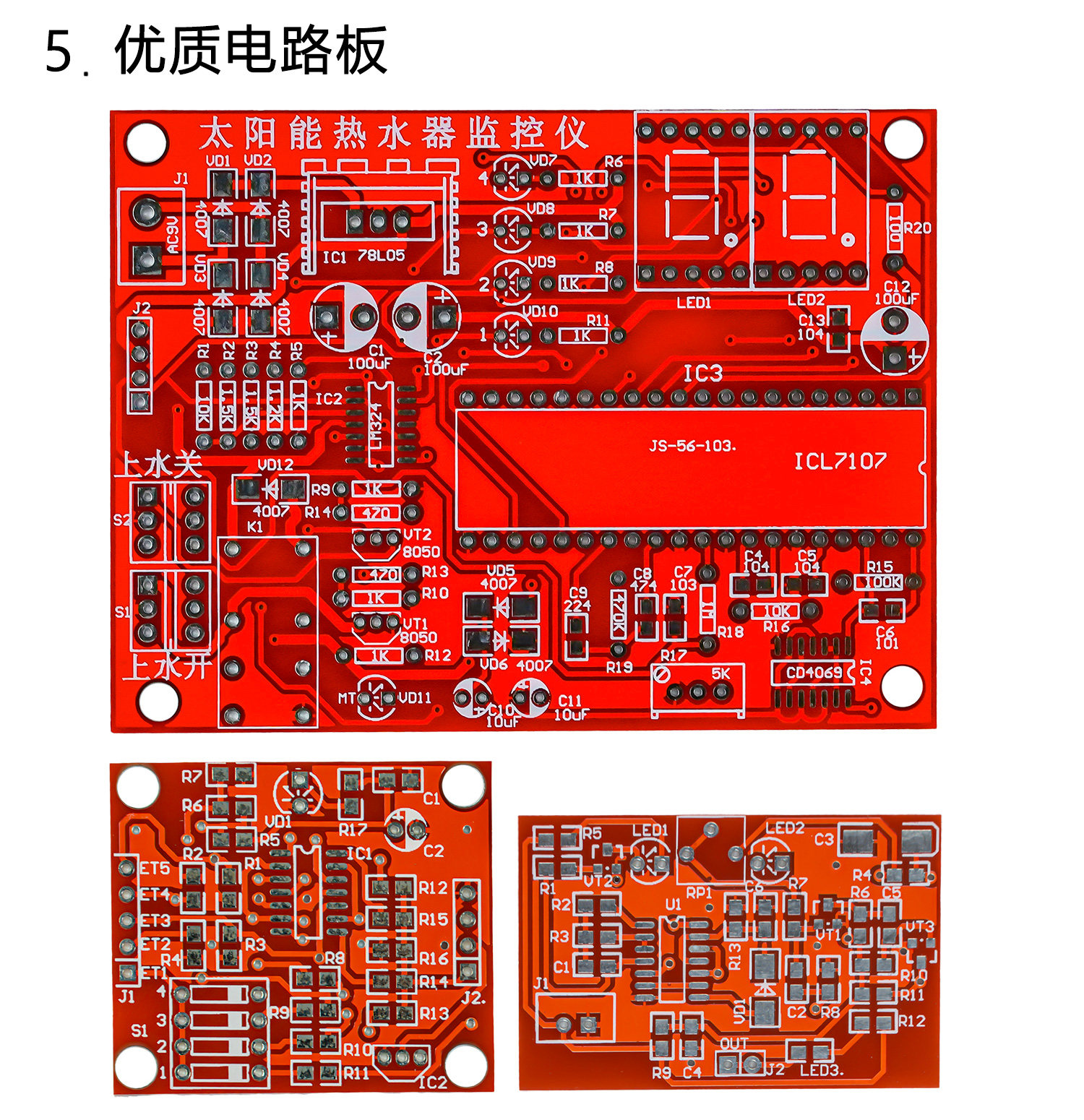

二、**PCB电路板

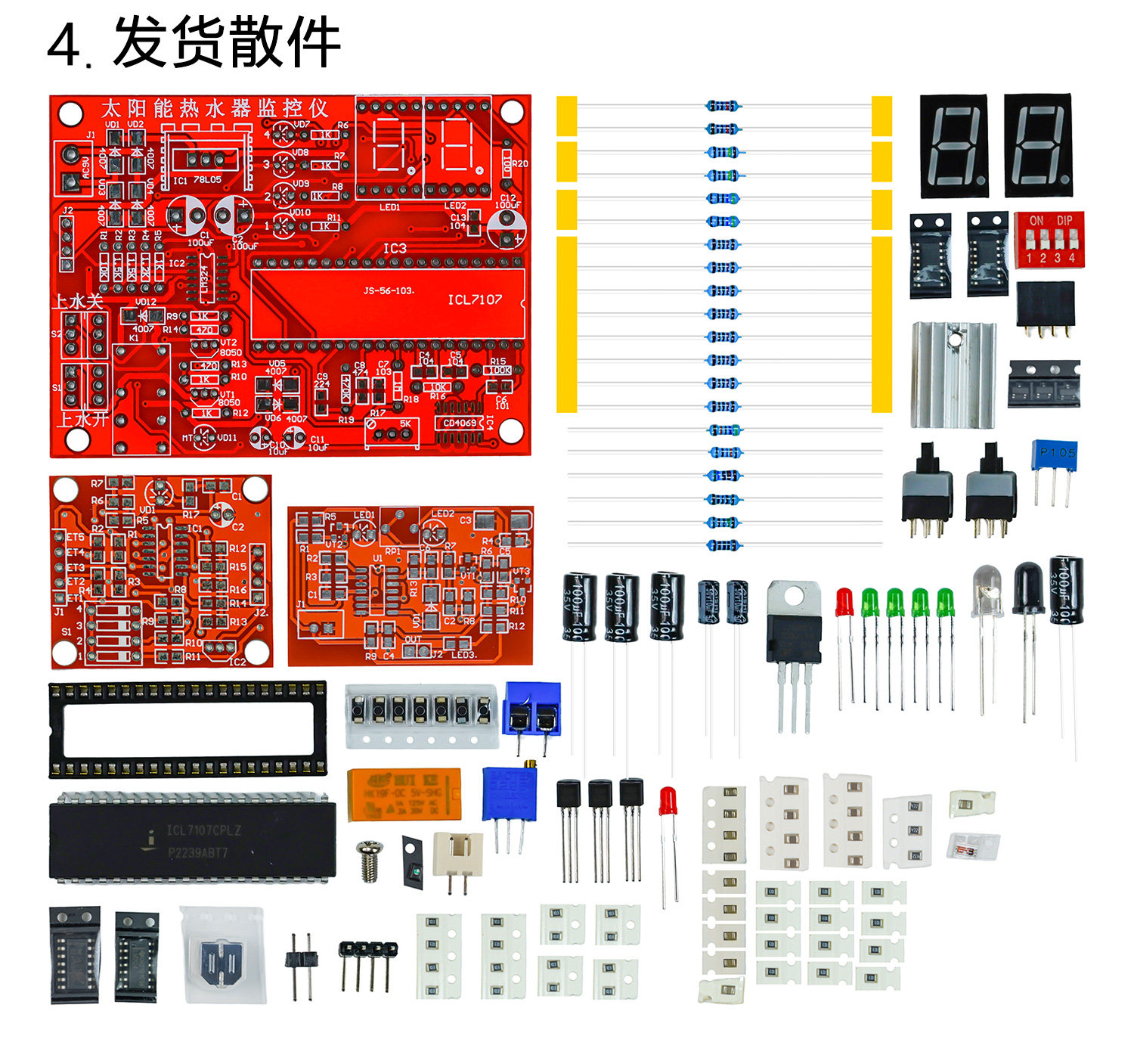

三、套件元件包
四、配套说明预览
说明：
共有太阳能热水器监控仪主机和温度水位传感器板与绘画温度水位传感器板电路图，红外障碍物探测电路检修与测量等三项工作任务。完成这些工作任务的时间为四小时（240 min）。
在对你完成工作任务情况的评价时，职业与安全意识方面有10%的比重。请你注意安全操作、展示你的职业素养：
1．完成工作任务的过程中，所有操作都应符合安全操作规程；仪器、仪表使用规范、安全。
2．工具摆放整齐符合职业岗位要求，使用规范、符合安全要求。
3．包装物品、导线线头等的处理，符合职业岗位的要求，保持工位的整洁。
4．遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材。
按完成工作任务的情况和在完成工作任务过程中的职业与安全意识，评定成绩，满分为100分。
装配工艺过程卡片
描述 | 装配工艺过程卡片 | 工序名称 | 产品图号 | |||||||
插件 | PCB-20120628 | |||||||||
序号 （位号） | 装入件及辅助材料 代号、名称、规格 | 数量 | 工艺要求 | 工装名称 | ||||||
代号、名称 | 规格 | 镊子、剪切、电烙铁等常用装接工具 | ||||||||
C4、C5 | 0805贴片电容器 | 104 | 2 | 按图1（a）安装，注意不要倾斜。 | ||||||
C9 | 0805贴片电容器 | 224 | 1 | |||||||
C6 | 0805贴片电容器 | 100pF | 1 | |||||||
C10、C11 | 电解电容 | 10uF/16V | 2 | |||||||
VD1-VD4 | 贴片二极管 | 1N4007 | 4 | 贴底板安装、焊接 | ||||||
LED1-LED2 | 共阳数码管 | 0.56寸 | 1 | 贴底板安装、焊接 | ||||||
IC1 | 集成块 | LM7805 | 1 | |||||||
K1 | 继电器 | 5V | 1 | 贴底板安装锁紧座、焊接 | ||||||
