竞赛套件电机转速测试显示套件电子制作散件转速测量 DIY套件

¥59-61.05

编码： JS-56-138

有货 29992

折扣时间

套餐：

套件

套件+3节五号电池盒

套件+3节五号电池盒+电池

数量：

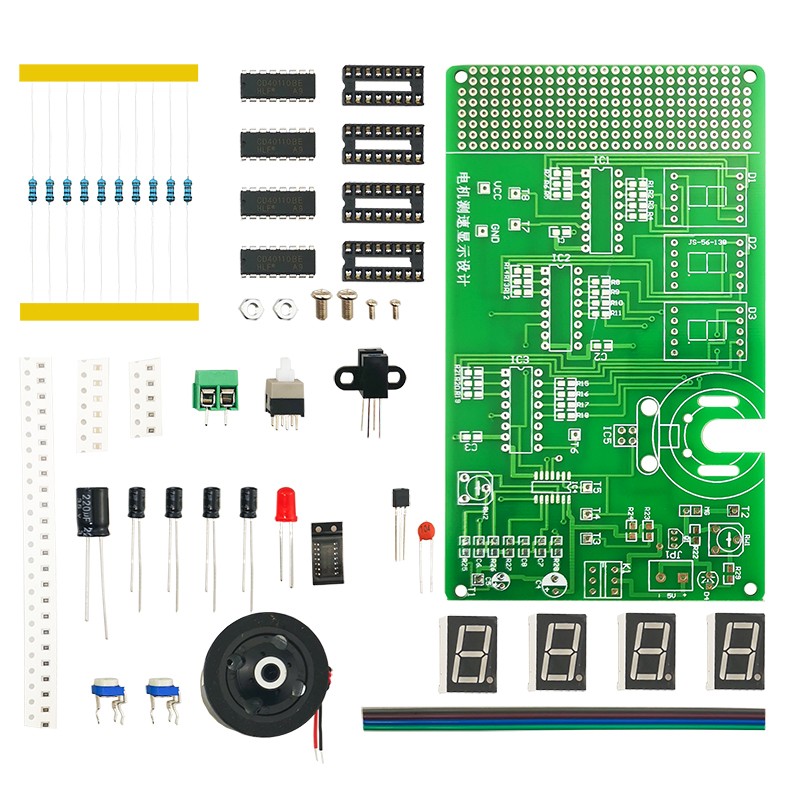

套件名称：电机转速测试显示套件

产品型号：JS-56-138

板子尺寸：128*73mm

供电电压：5V

本套件可作为职业技能大赛电子装配与调试技能大赛竞赛套件（可用于中职学生和大学生训练，提高安装调试能力，亲自感受全国比赛的技能要求，也可作为赛前训练使用）

国家及各省市地区每年都在举行职业院校的职业技能大赛，中等职业学校电子电工类比赛项目“电子产品装配与调试”项目竞争激烈。

本套件为某地中等职业学校电子产品装配与调试竞赛套件

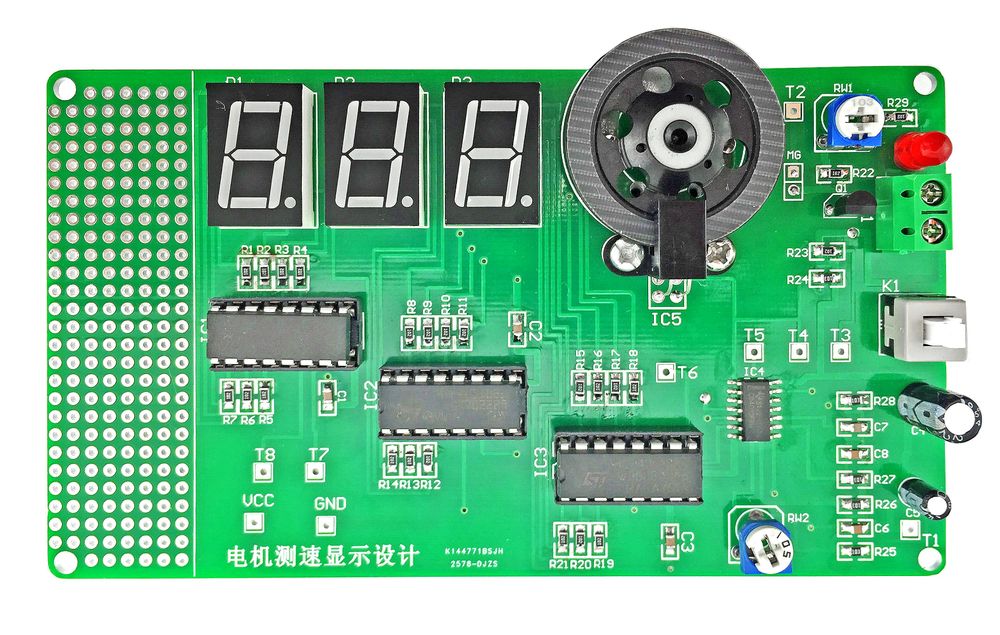

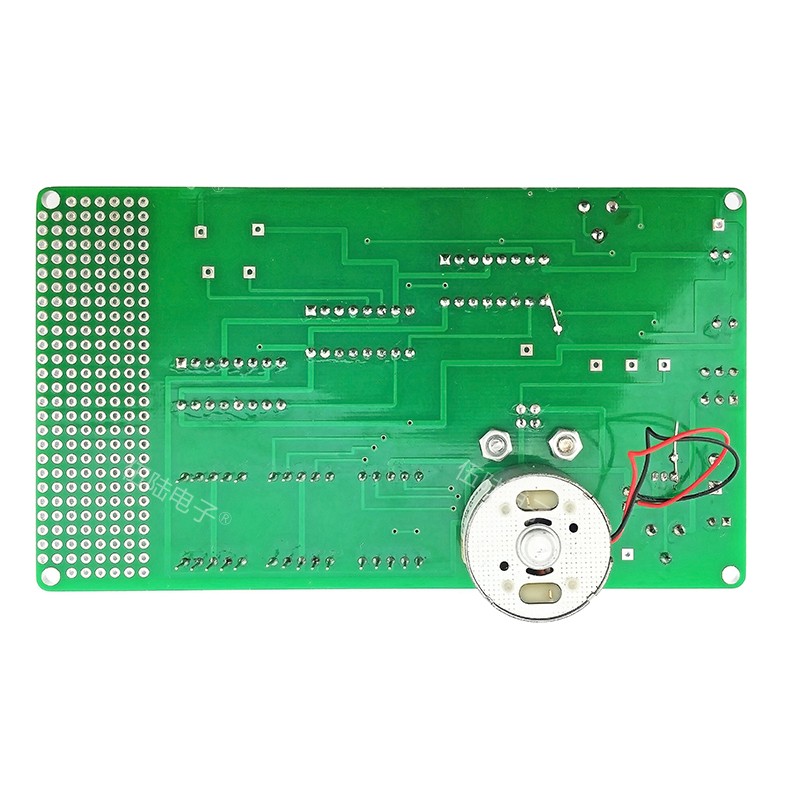

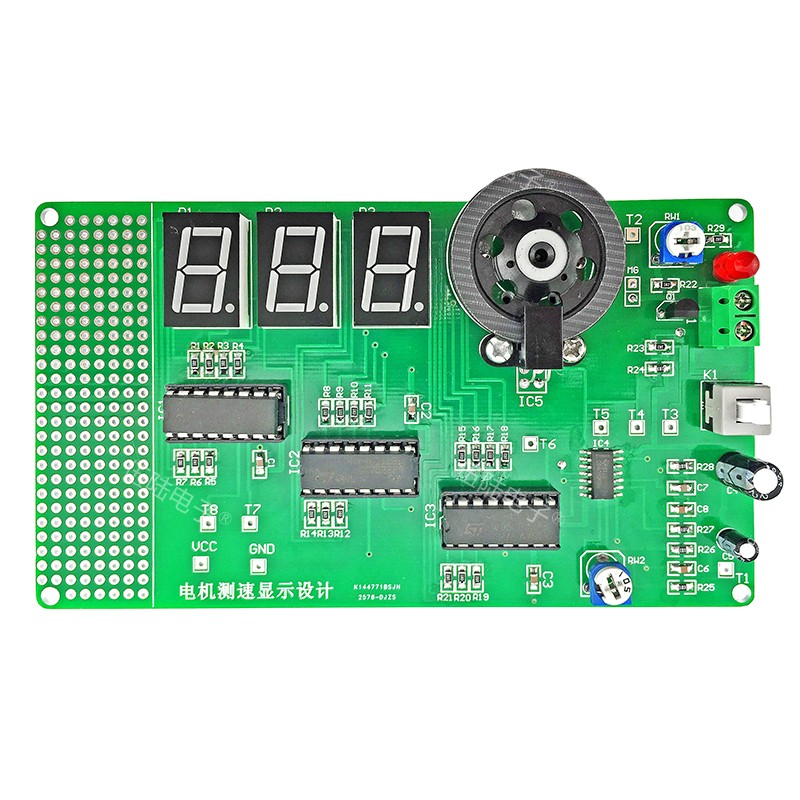

装配后的成品图片

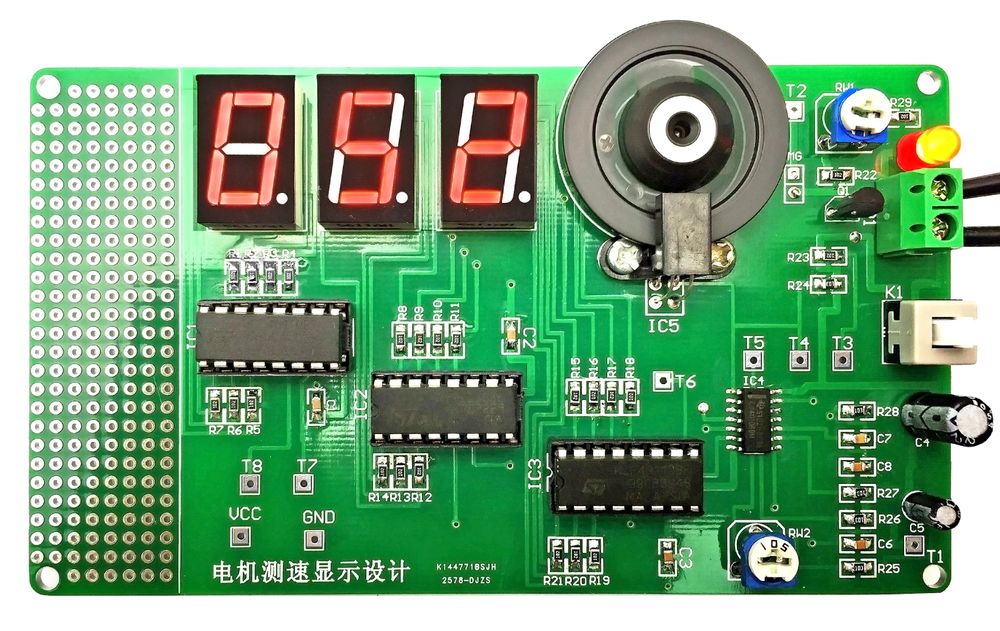

通电测试

配套说明简介

电动机转速测量套件

一、目的及要求

1．通过对本制作的安装、焊接、调试，训练动手能力。

2．了解电子产品的内部构造与电路工作过程。

3．数字电路（脉冲整形、计数）的知识。

二、产品功能与电路特点

1．工作电压为+5V。

2．电路可模拟调节电机转速及显示频率。

3．以数字电路为核心，通过光电耦合器检测电动机转动产生的速度电信号，用数字电路进行计数并用数码管实时显示电机速度。

三、工作原理及说明：

在电动机转动时，我们人眼无法统计电动机单位时间转转的圈数，即使电动机每秒钟只转动几圈，我们也无法准确的数数来得到电动机每分钟的转动圈数。

本套件就可以测量电动机每秒转动多少圈，大测量范围每秒转动999圈，简单的修改电路，还可以当电子计数器（频率计）使用。如果需要显示更大的数字，用户可以自行增加CD40110和数码管，按照图中的级连方法进行更多级数的级连，每增加一级，计数可增大10倍再加上9。说明：左边伸出去去的线是用户增多CD40110级数需要用到的接线端口，本套件只需要用三级，留空即可。

说明部分：

一、元器件检测（11分）

二．电子产品焊接与装配

三．电路检修

（本项分2项，每项7分，共14分）

注意：在你已经焊接好的《电动机转速测量套件》线路板上，已经设置了两个故障。

要求：请你根据《电动机转速测量套件》电路原理图和电路功能（电路功能请参考附带的说明）加以排除，故障排除后电路才能正常工作，并请完成以下的检修报告。

四．产品功能检测 15分

详细功能请参看《电动机转速测量套件》功能说明

把装配好的主板经过细心检查无误后，在主板的J1接入5V直流电压后。

（1）电源部分，+5V工作正常，D4正常发光。 3 分

（2）电动机调速电路工作正常。 3 分

（3）脉冲信号整形（CD40106）电路工作正常。 3 分

（4）计数电路（IC1~3）及驱动电路工作正常。 3 分

（5）数码管显示电机转速数值正常并且误差小。 3 分

五．电路测量与分析共11分

本测速电路正常工作时，使用适当仪器与档位，测量相关电信号，并把它记录在下面的表格中并进行分析。

六、产品设计部分

根据已经给出的元件，在以上完成功能的产品上增加路转速显示，由三位转速显示变成四位转速显示。

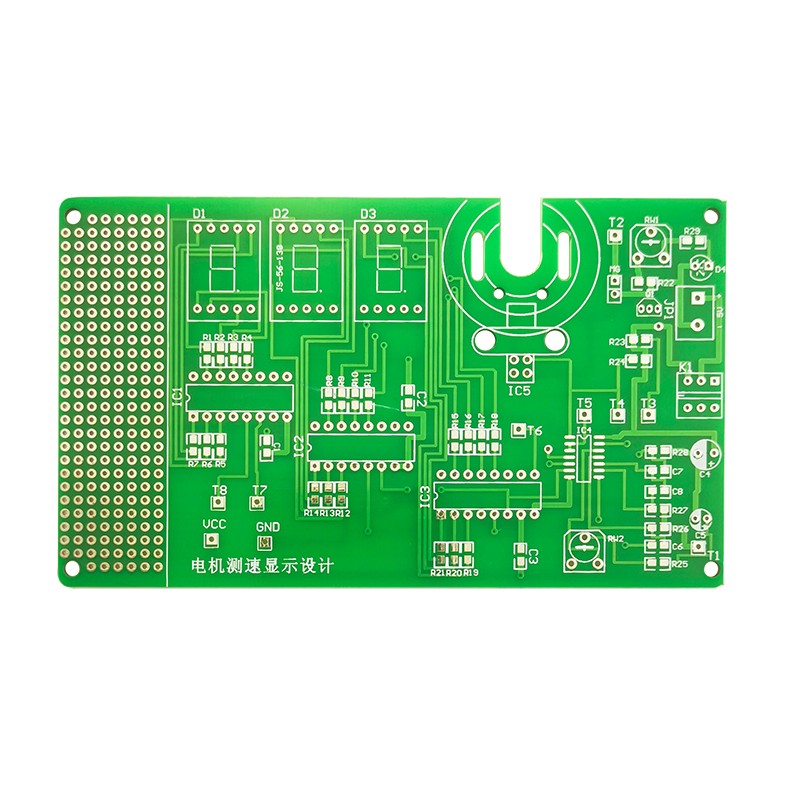

套件元件全部选用**元件，电路板采用**双面环氧板，品质，质量**。可供各地区或学校的竞赛使用，也可作为各地区或学校集训之用，也可用于职业院校技能训练或竞赛。

属性	参数
总库存	29992 件
商家编码	JS-56-138
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
