单相整流滤波电路套件五六电子DIY焊接组装工艺技能教学实训散件

¥3.69

编码： TJ-56-349

有货 999887

本套件可用于电子技术基础与技能教学实训、电子技能教学、电子工艺教学，数字电路教学，电子爱好者、初学者实训使用。

套件含全套元件、电路板、配套图纸、元件清单。（注意：套件不是成品，需要客户自己焊接安装！）

产品尺寸：TJ-56-349

板子尺寸：7.8*4.6cm

供电电压：AC DC 5-12V

一、任务目标

1．会根据所示测试原理图绘制电路安装连接图。

2．会在通用印制电路板上搭接单相桥式整流电路。

3．能说明电路中各元器件作用，并能检测元器件。

4．用示波器观察单相桥式整流电路的输入、输出波形。测定其输入、输出电压间的量值关系。

5．用示波器观测电容滤波的工作效果，测定其输出电压的量值关系。

6．提高电子产品装接能力。

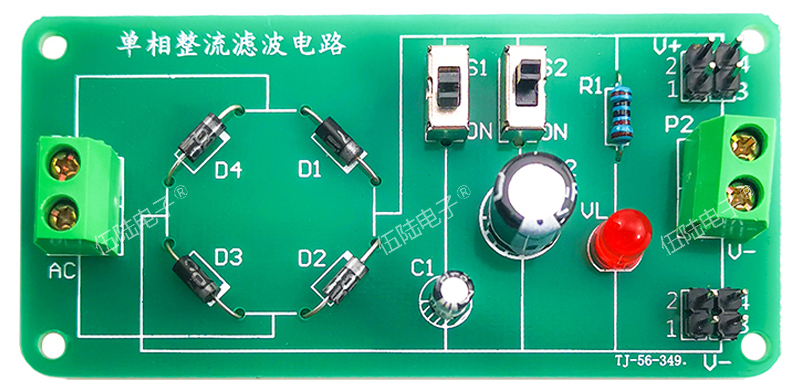

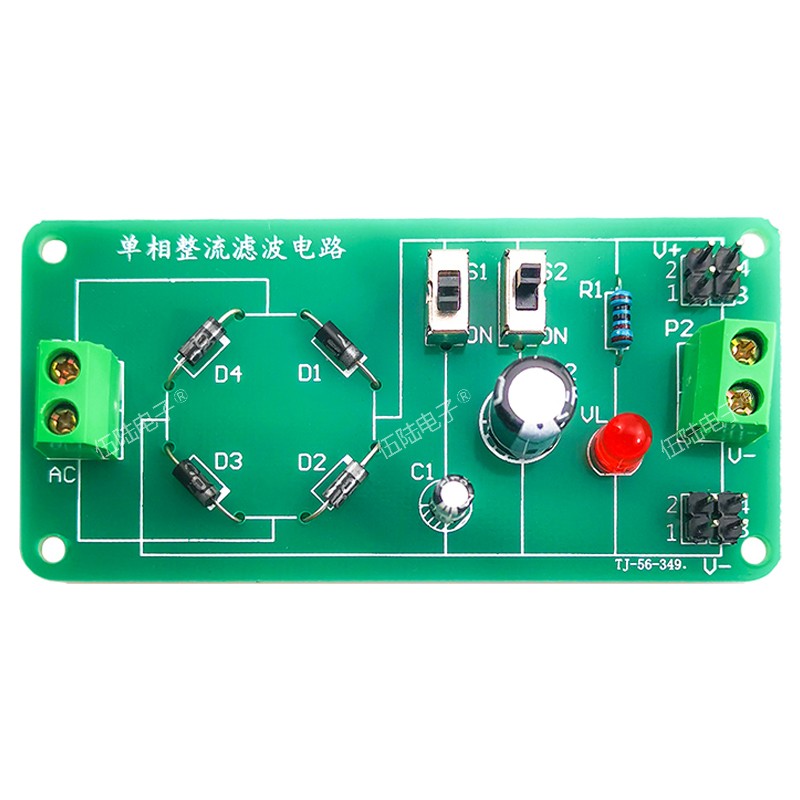

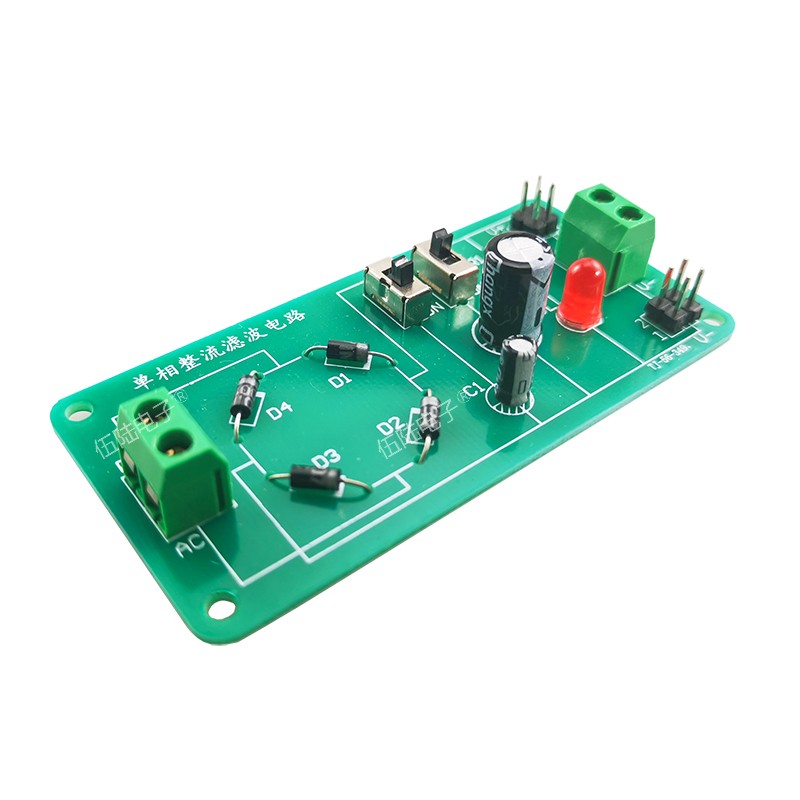

二、成品图片

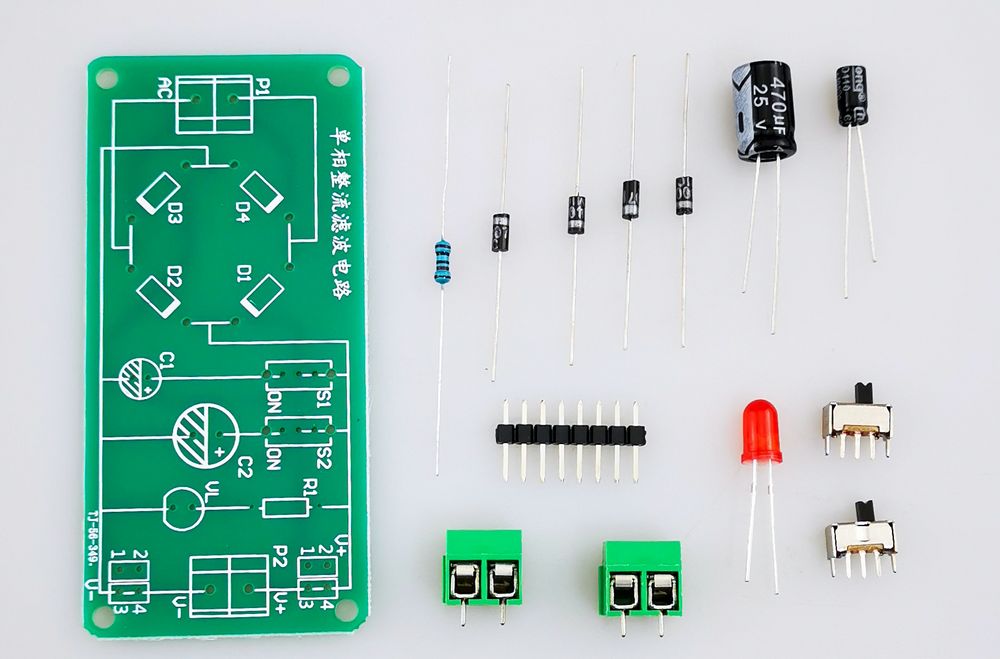

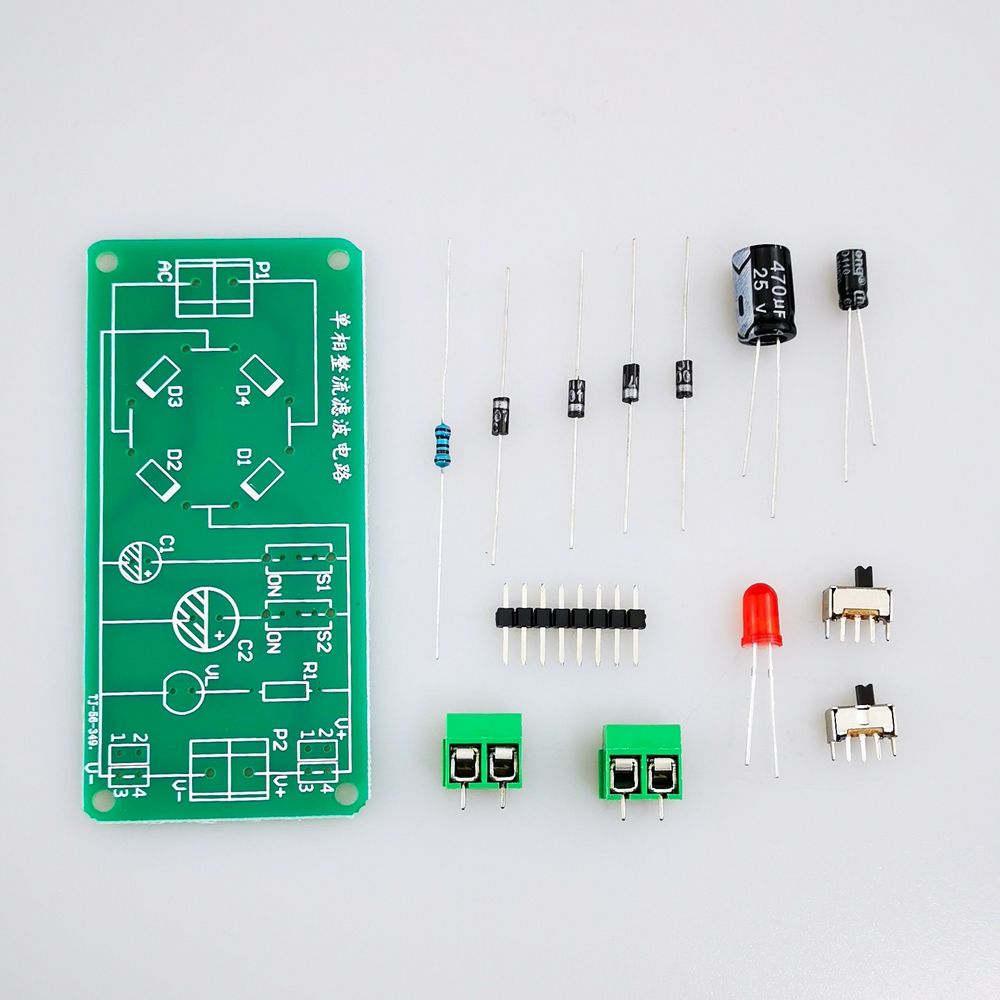

三、发货散件

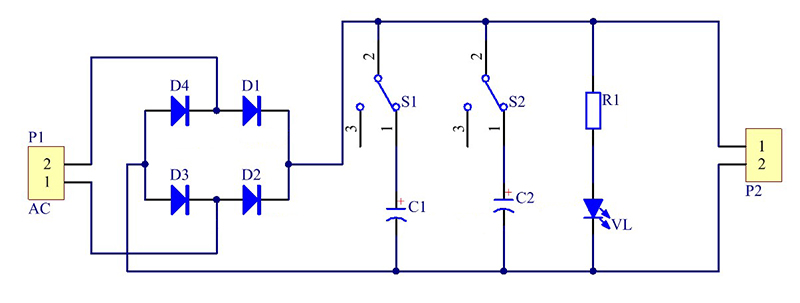

四、电路图

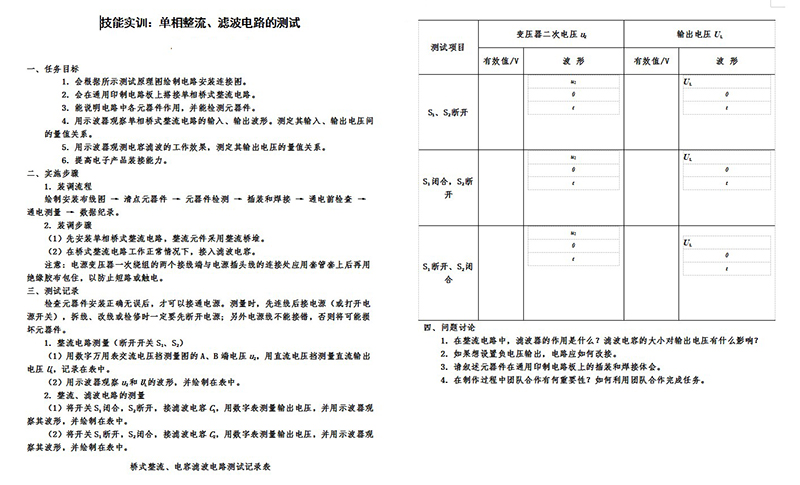

五、配套说明
