NE555多路波形发生器正弦三角波方波锯齿波电子制作DIY套件

产品型号：TJ-56-133

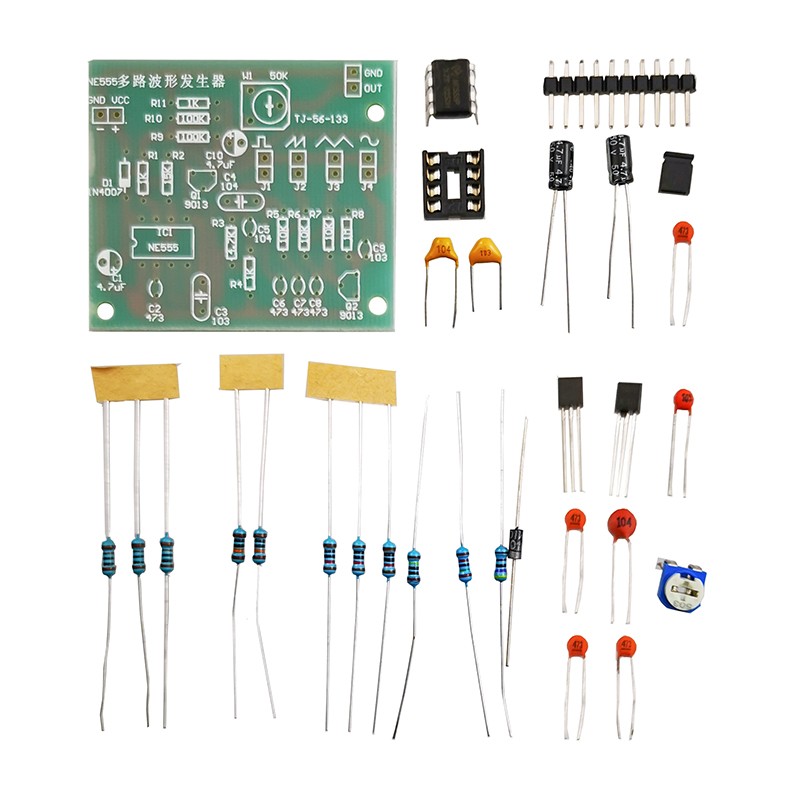

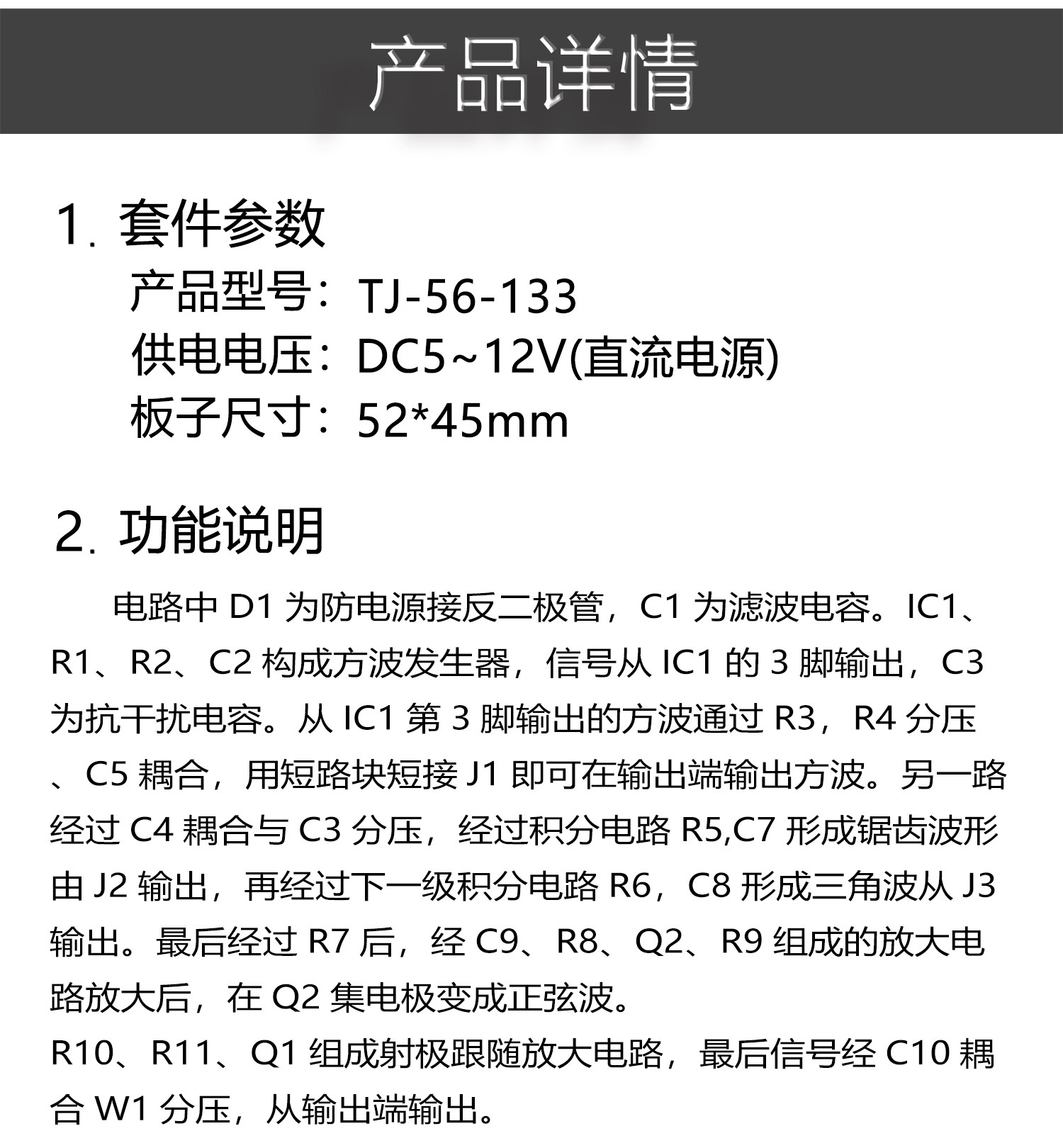

一、产品说明

NE555多路波形发生器，可产生方波、锯齿波、三角波、正弦波。

通过跳线选择一种波形输出，电路简单，操作方便。

供电电压：5-12V直流

板子尺寸：52*45mm

产品型号：TJ-56-133

二、电路简介

电路中D1为防电源接反二极管，C1为滤波电容。IC1、R1、R2、C2构成方波发生器，信号从IC1的3脚输出，C3为抗干扰电容。从IC1第3脚输出的方波通过R3，R4分压、C5耦合，用短路块短接J1即可在输出端输出方波。另一路经过C4耦合与C3分压，经过积分电路R5,C7形成锯齿波形由J2输出，再经过下一级积分电路R6，C8形成三角波从J3输出。后经过R7后，经C9、R8、Q2、R9组成的放大电路放大后，在Q2集电极变成正弦波。R10、R11、Q1组成射极跟随放大电路，后信号经C10耦合W1分压，从输出端输出。

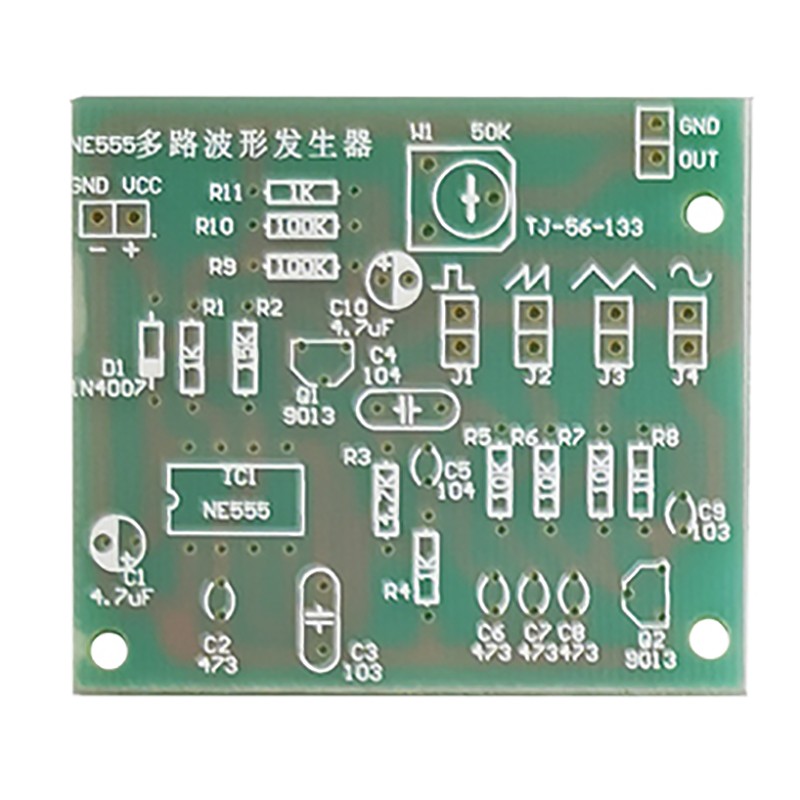

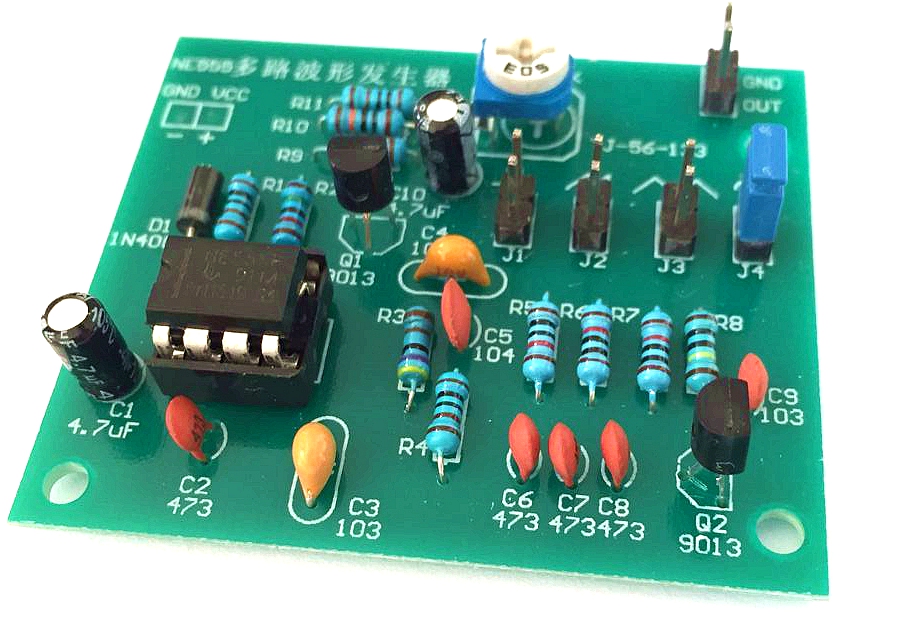

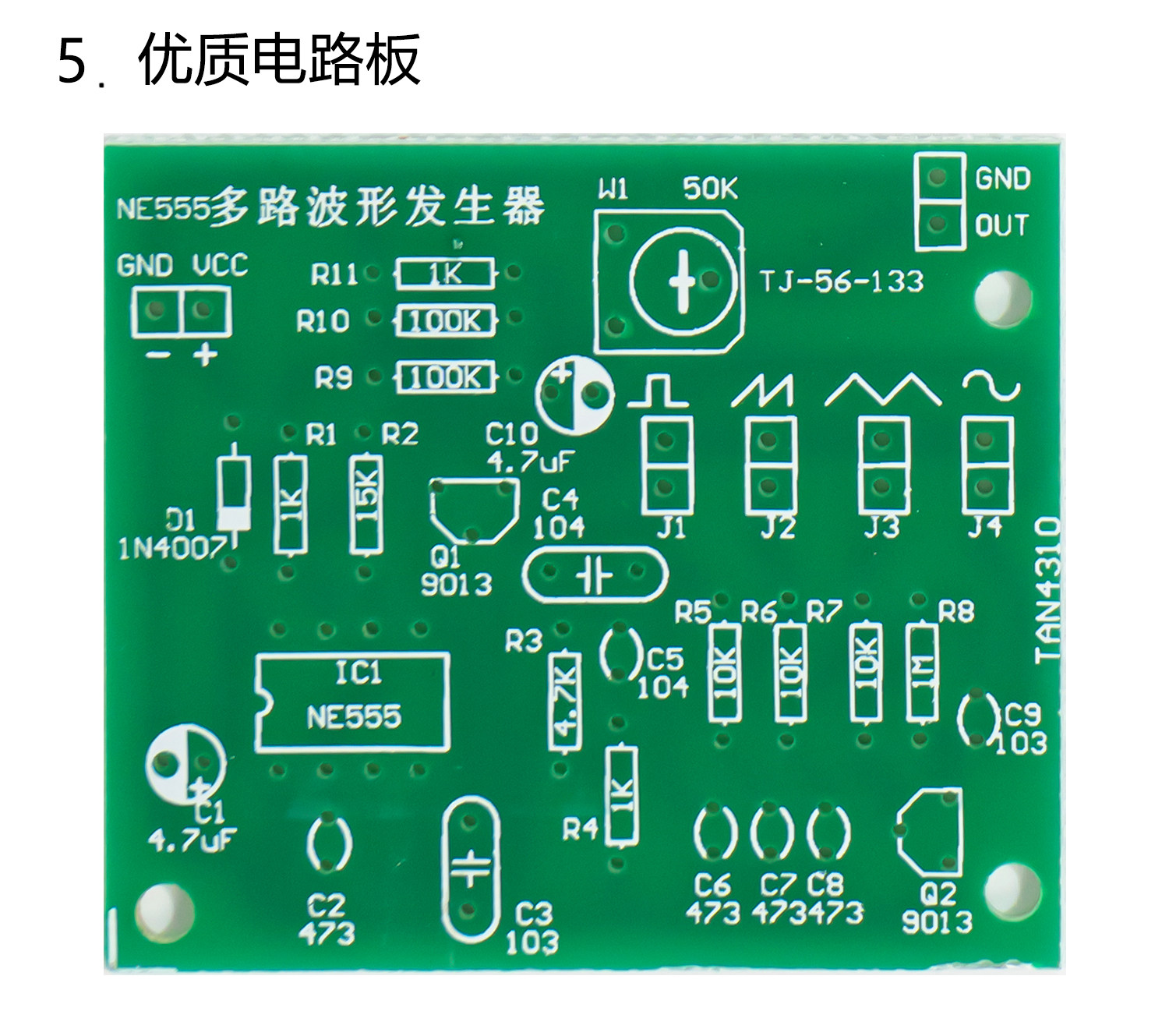

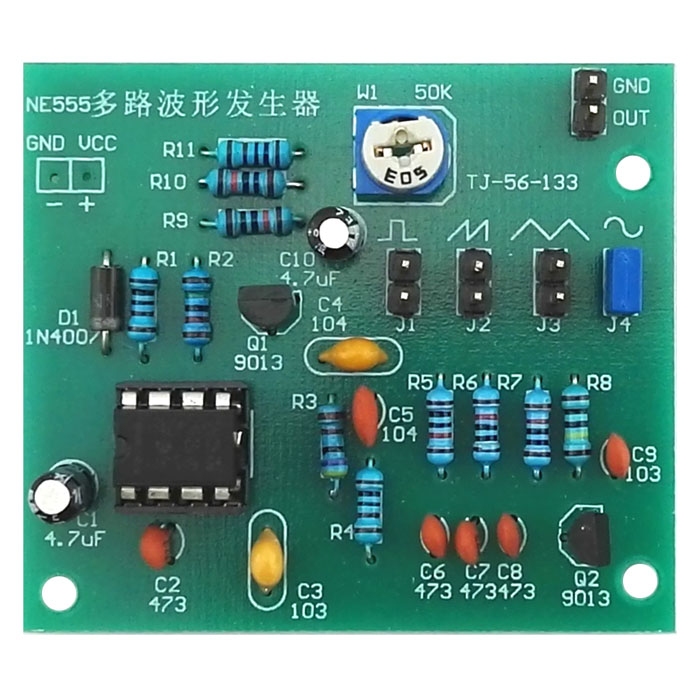

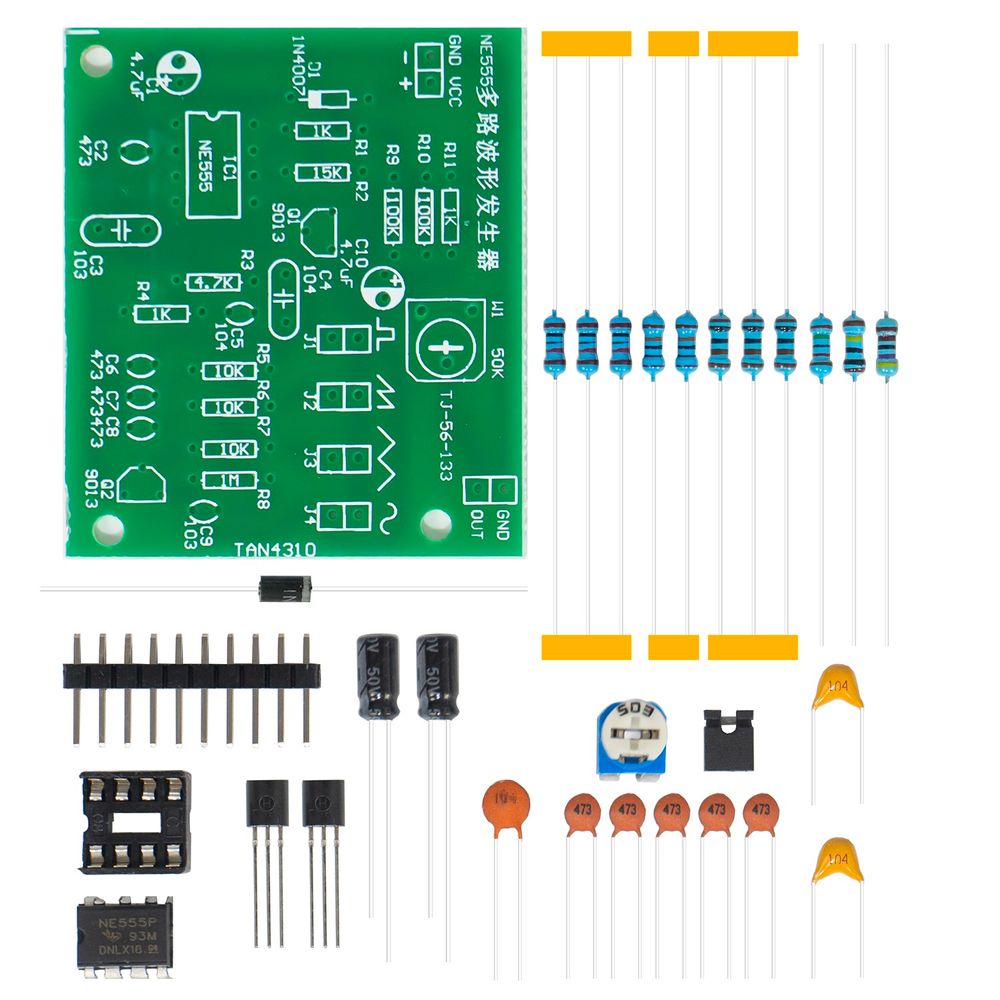

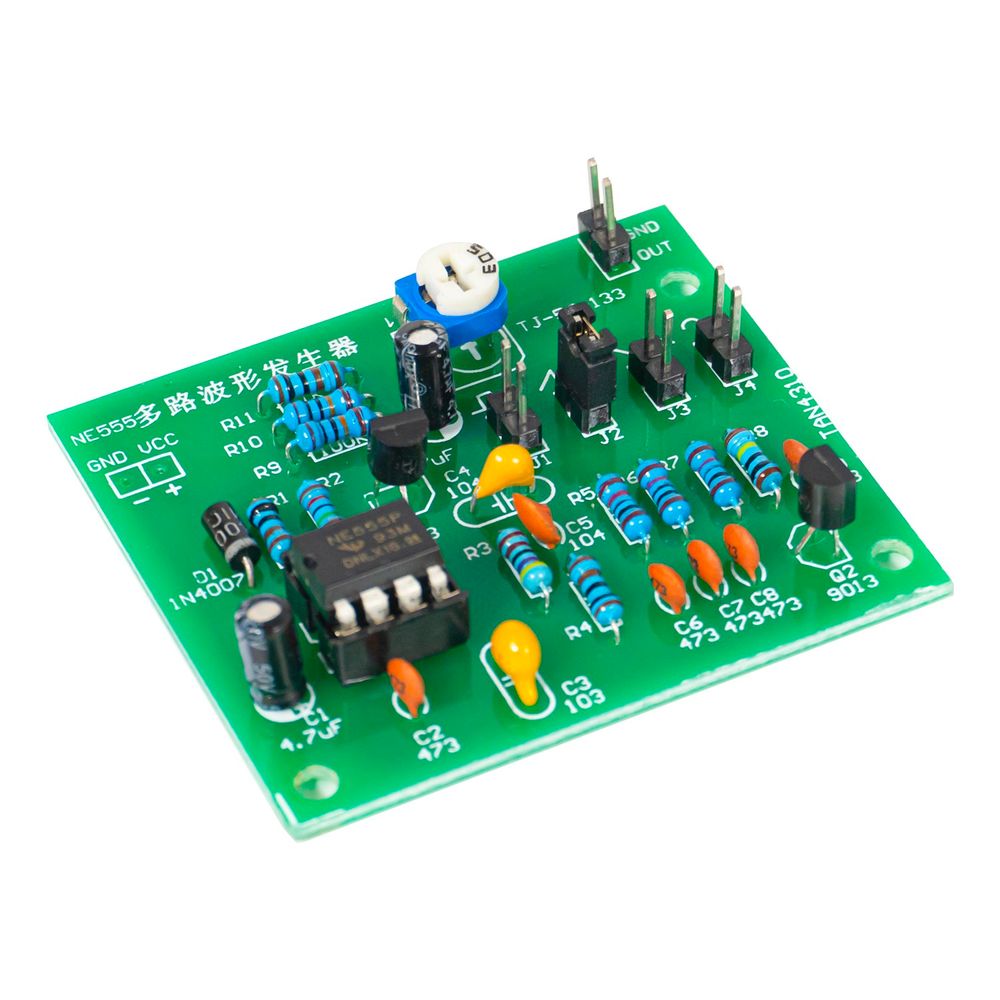

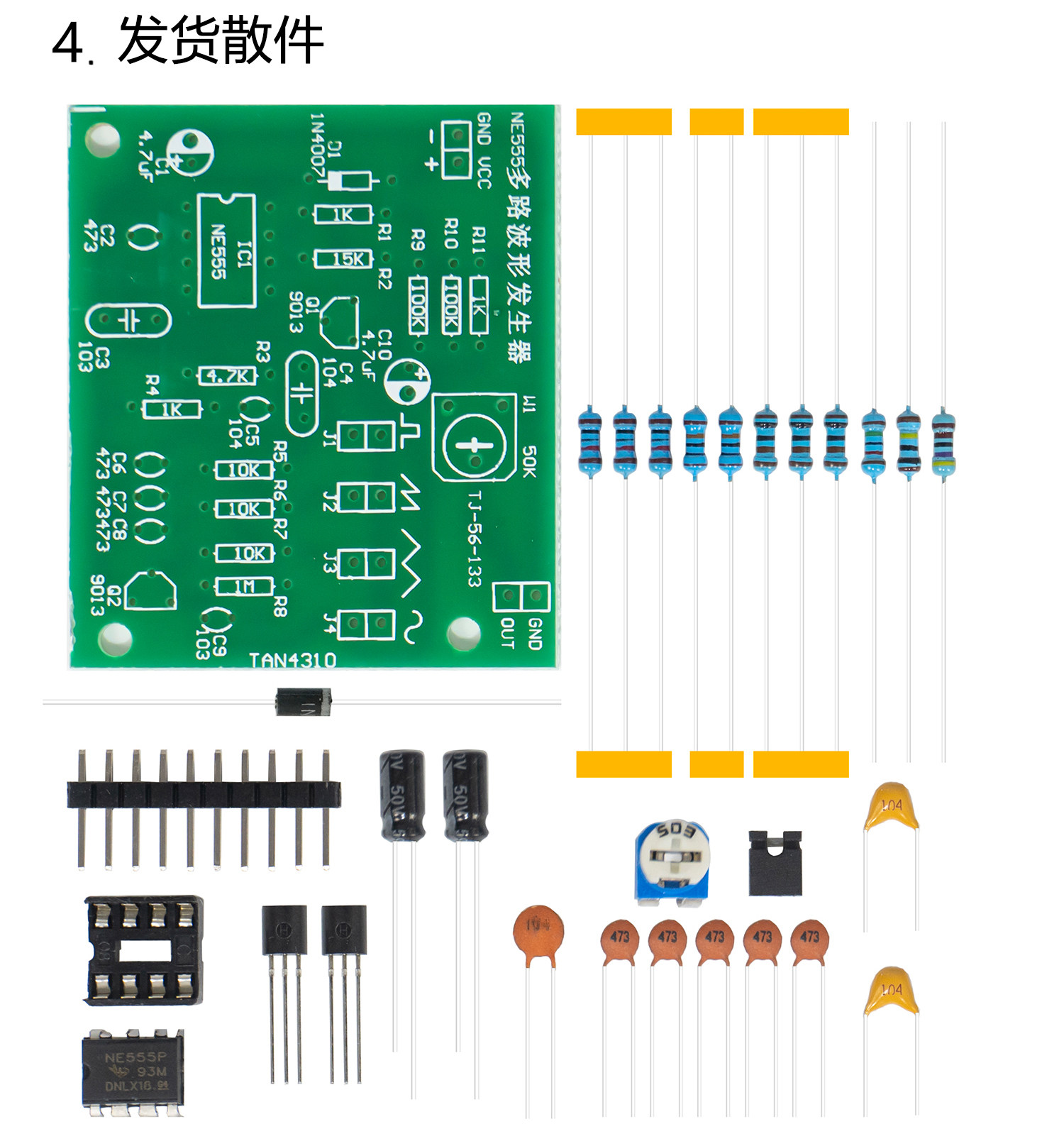

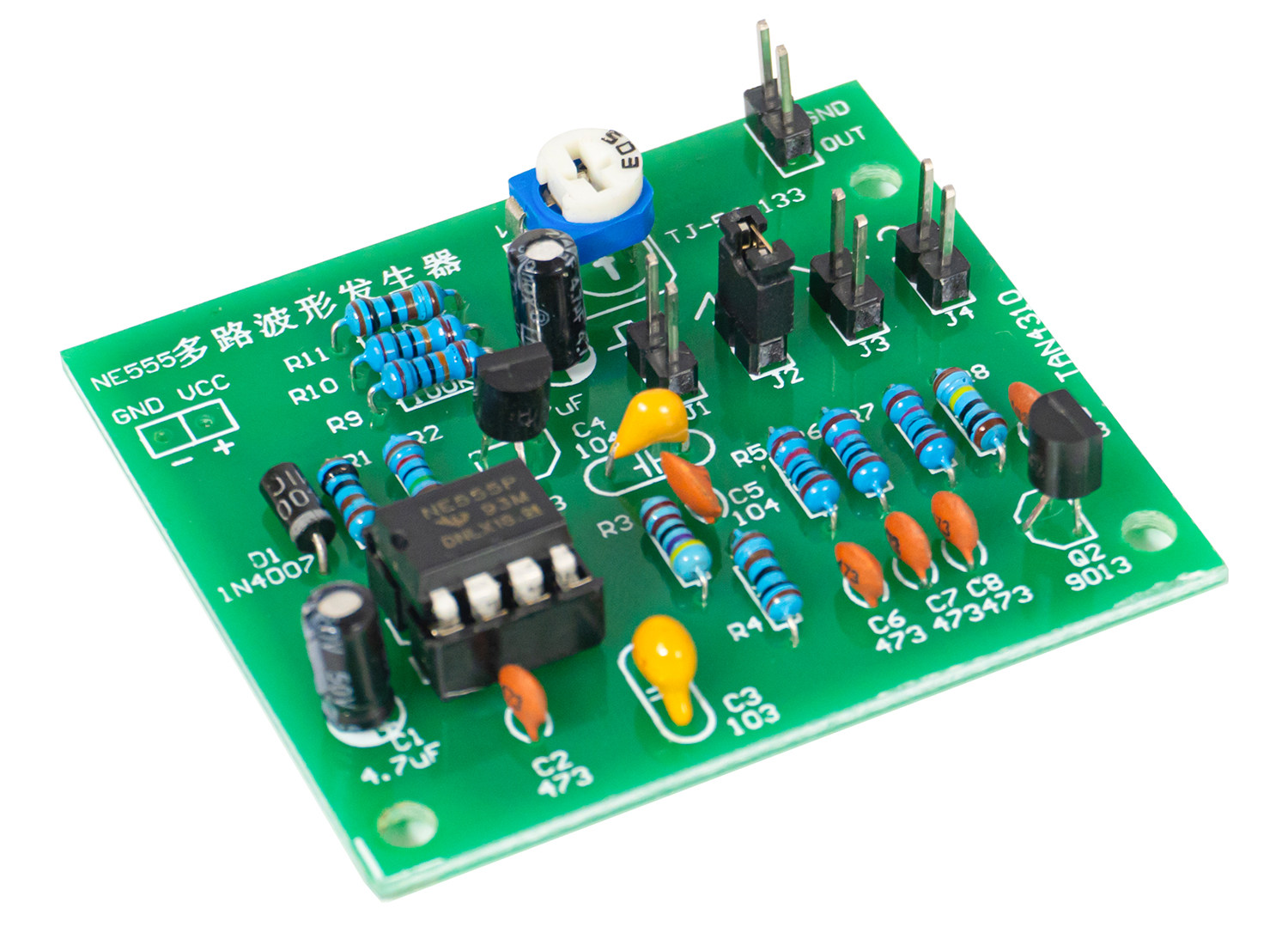

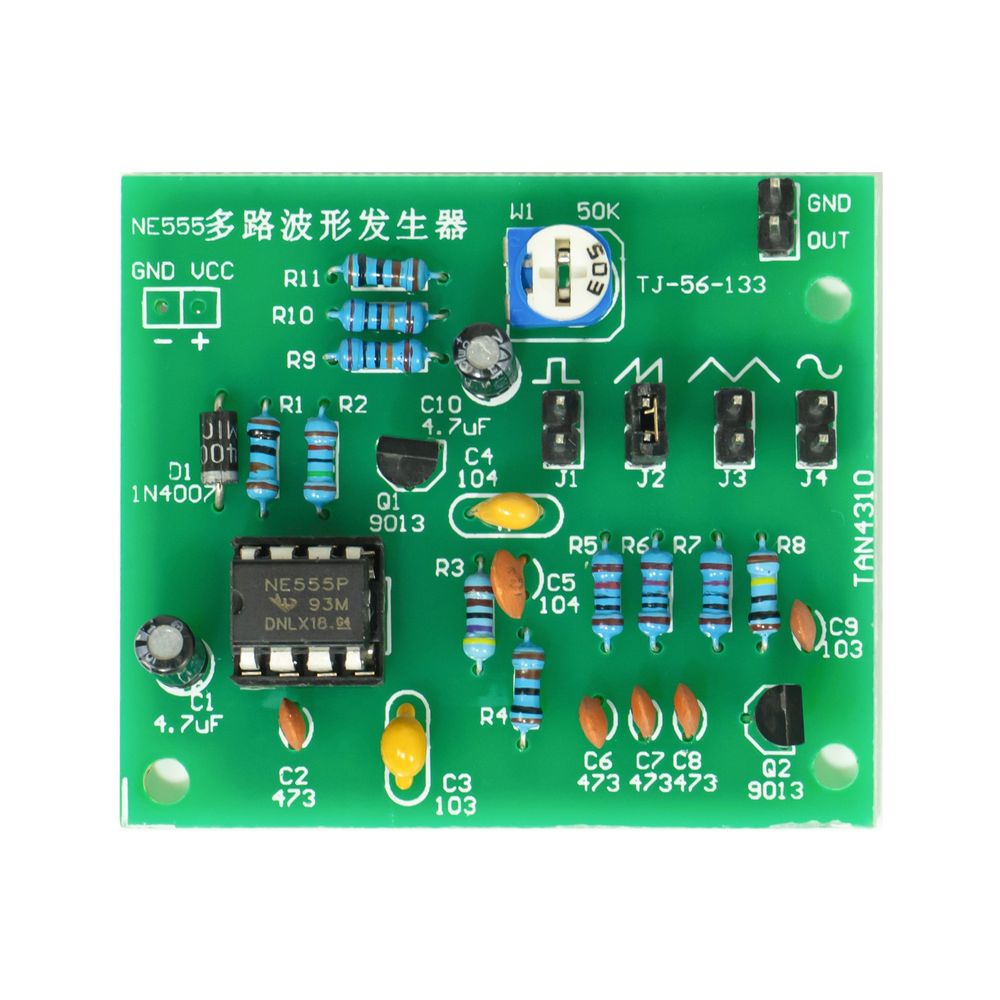

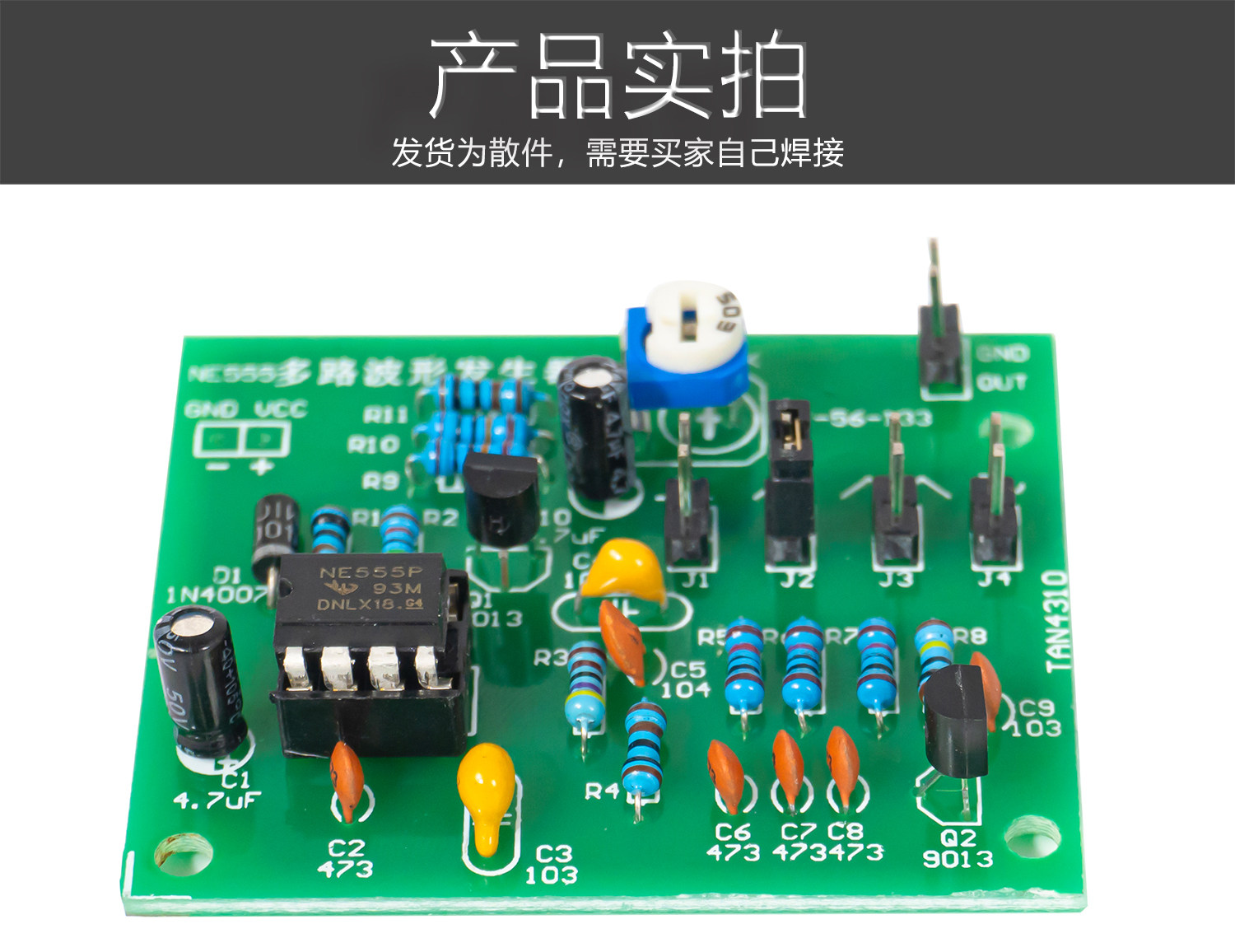

三、成品图

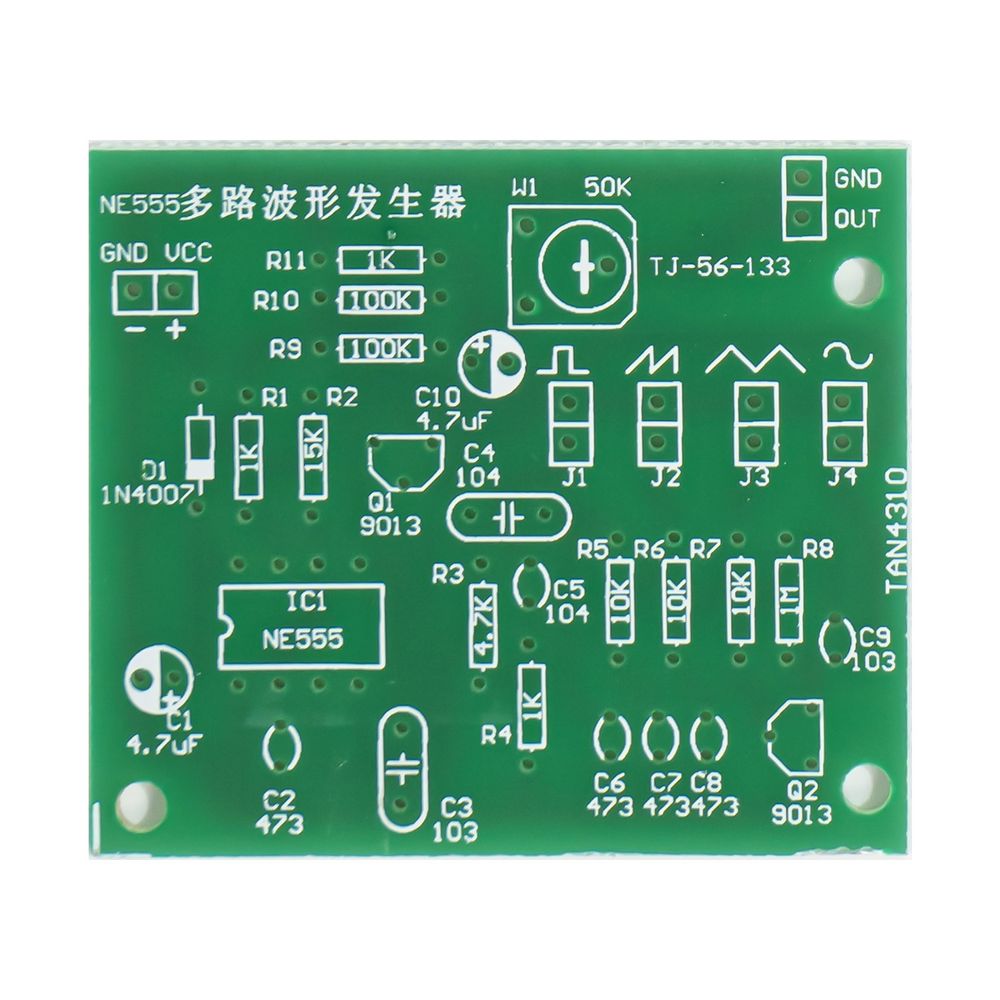

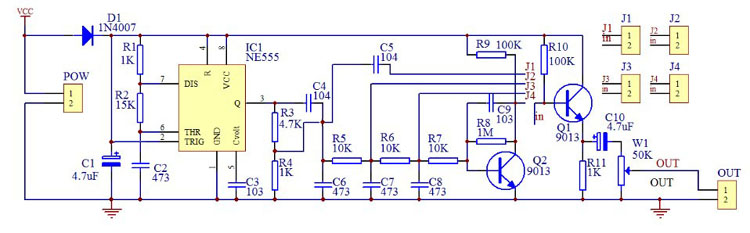

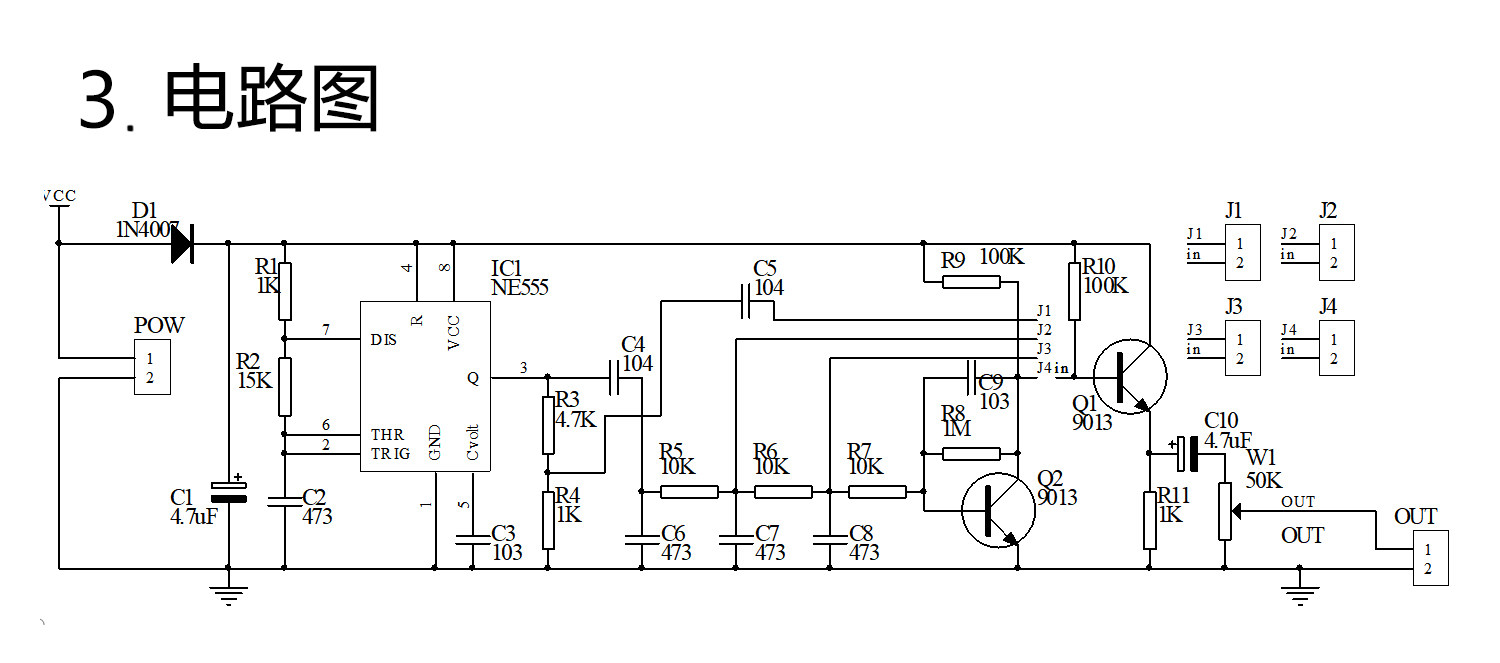

四、电路图
