贴片红外倒车雷达套件 电子制作 距离感应提示器 焊接组装DIY散件
贴片红外倒车雷达 电子制作套件
产品型号：TJ-56-268
工作电压：DC9V
板子尺寸：70*45mm
一、产品说明
红外倒车雷达由多谐振荡电路、红外信号发射与接收电路、红外信号放大及电压比较电路构成，具有电路简单、成本低、电路工作稳定的特点，广泛应用于各种测距场合。
二、安装调试与简单原理说明
1、红外发射管HF和红外接收管HJ有极性（长脚为正极），请勿装错，安装方向可以朝上，也可以朝侧面。RP1调节反射距离，RP2调节灵敏度，可以尝试距离30cm时LED3亮，距离20cm时LED2和LED3亮，距离10cm时全亮。红外传感器上方用白纸遮挡反射效果更好。
2、时基电路NE555及周围元件组成多谐振荡器，产生红外波信号，经IC2第3脚输出并驱动红外发射管HF发射红外信号。

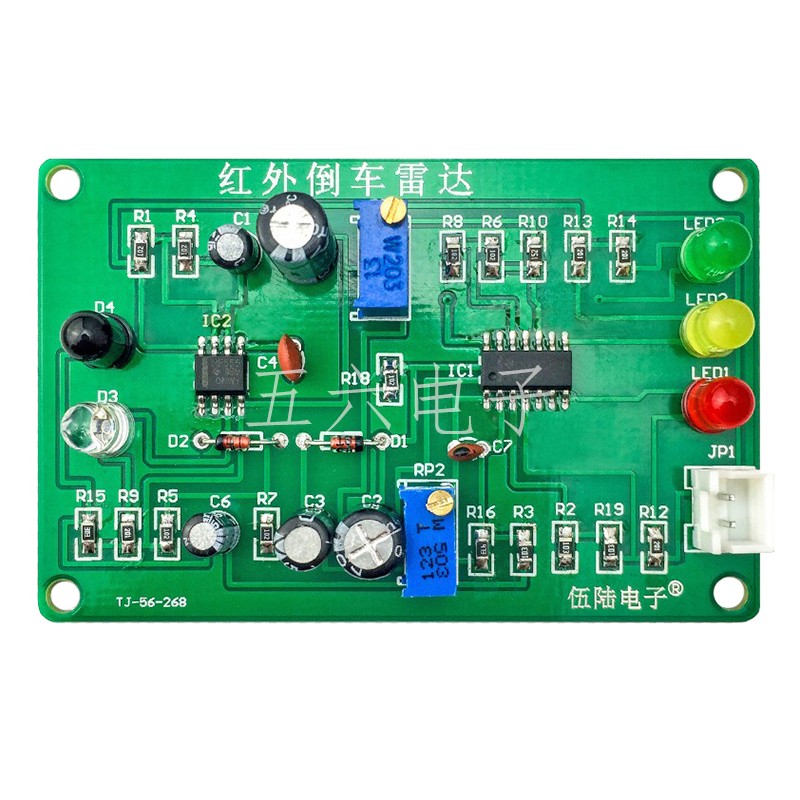

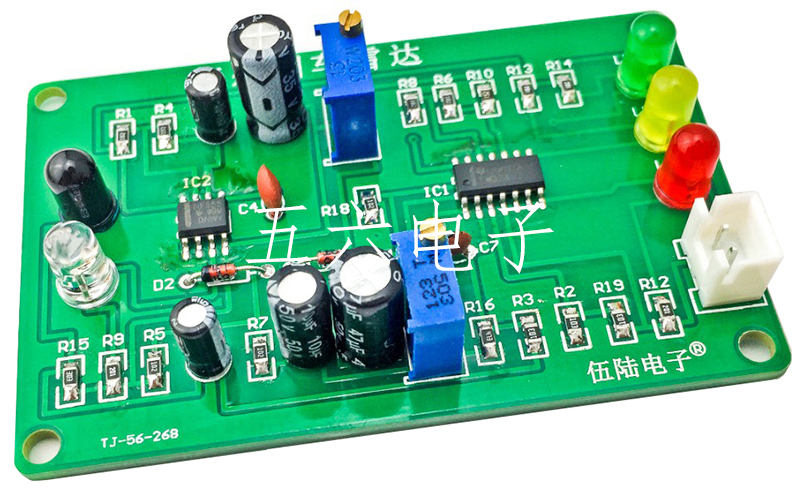

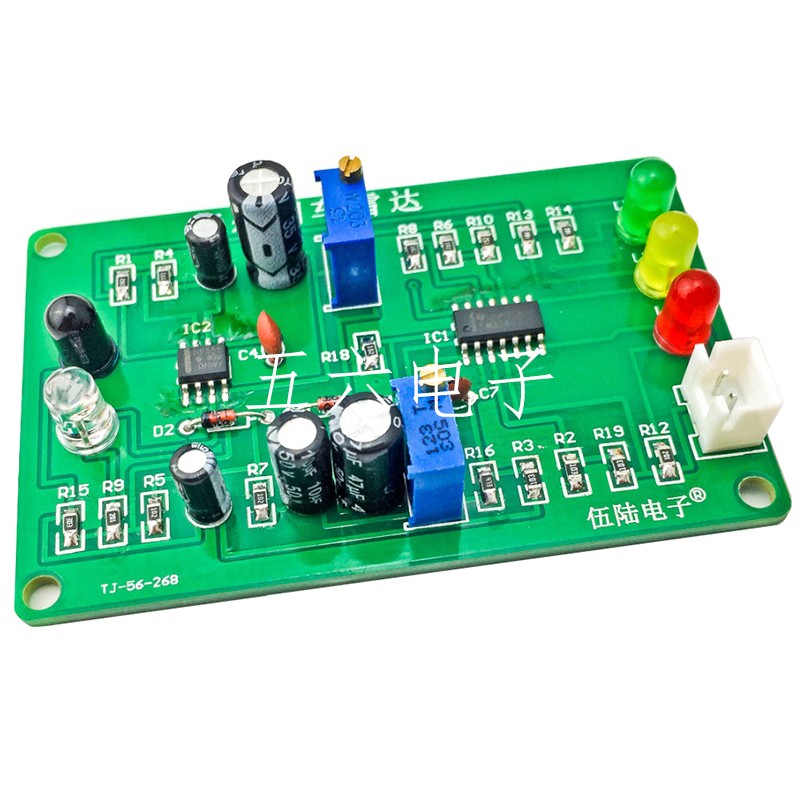

三、装配好的成品图片

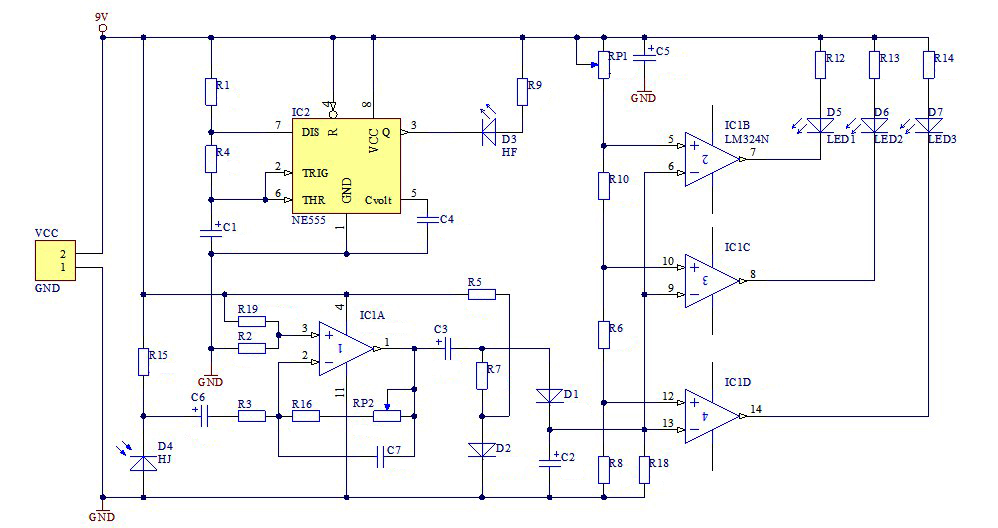

三、电路图

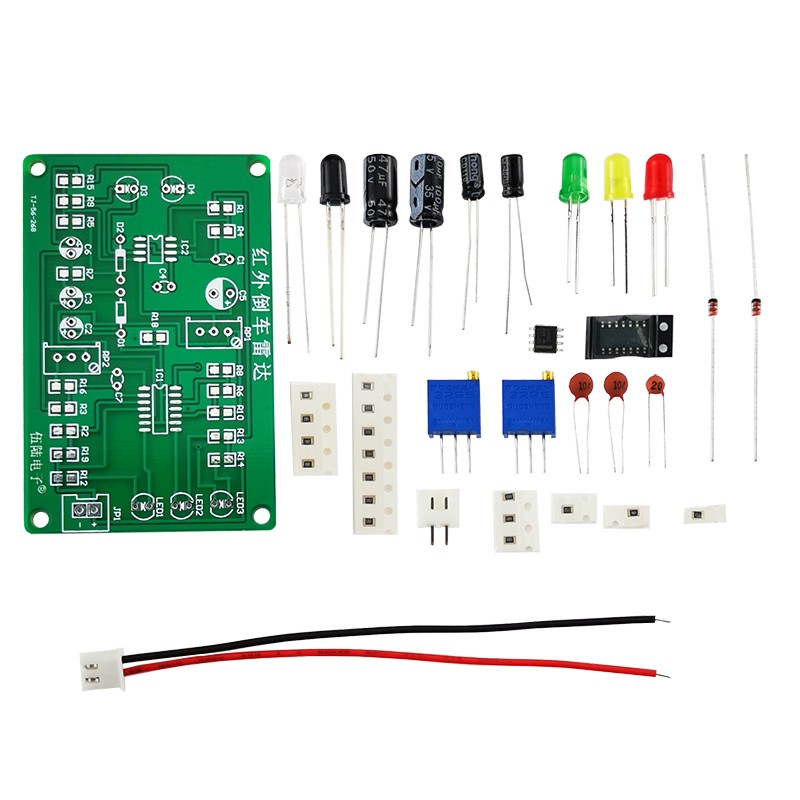

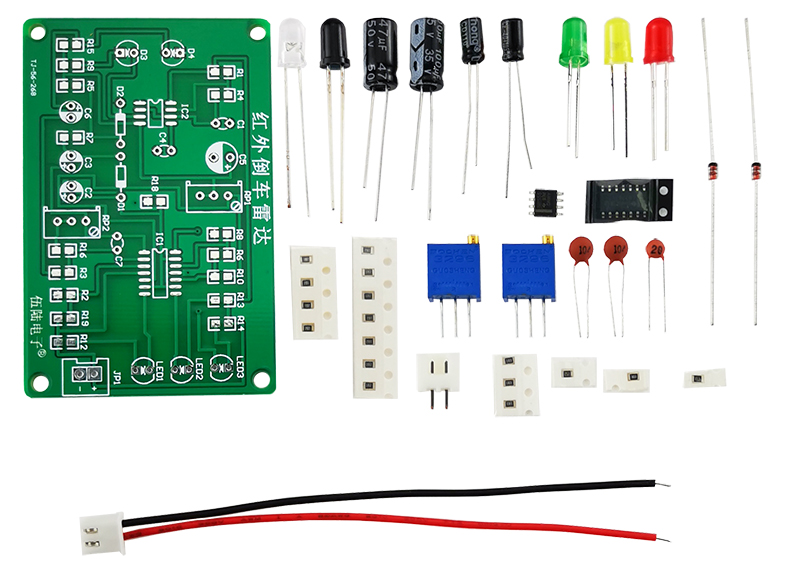

四、发货散件
| 属性 | 参数 |
|---|---|
| 总库存 | 21629 件 |
| 商家编码 | TJ-56-268 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
