5V/12V三端稳压器电源套件 L7805/L7812 模块组装焊接DIY实训散件

¥2.15

编码： TJ-56-256

有货 15538

折扣时间

套餐：

LM7805套件

LM7812套件

数量：

一、电路说明

LM78系列是美国国家半导体公司的固定输出三端正稳压器集成电路。世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。该芯片内置过热保护电路，无需外部元件，输出晶体管安全范围保护。内置短路电流限制电路。电压范围:7805　7806　7808　7809　7812　7815　7818　7820　7824。
本套件默认配备7805，是一个常用的5V的集成稳压电路;本电路结构简单，性能良好，是职业学校电子技术课程实践的典型电路。
电路中D1-D4为整流二极管，C1、C2是滤波电容，安装时一定要注意其极性。IC1是78系列三端稳压器，输出为正电压、

二、套件参数

产品型号：TJ-56-256
输入电压：AC 8-24V DC 8-30V(DC输入时，输入端无正负极之分，随意接）
输出电压：DC 5V
输出电流：500mA

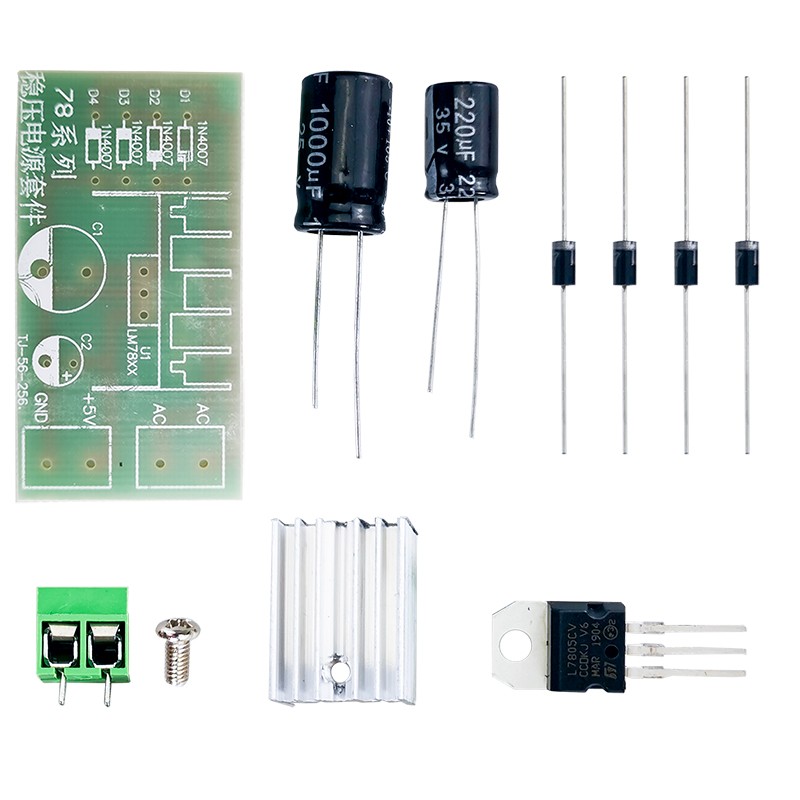

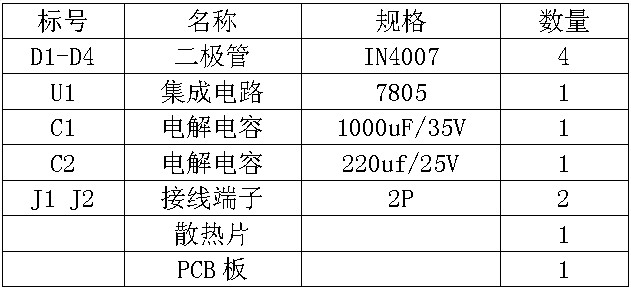

三、元件清单

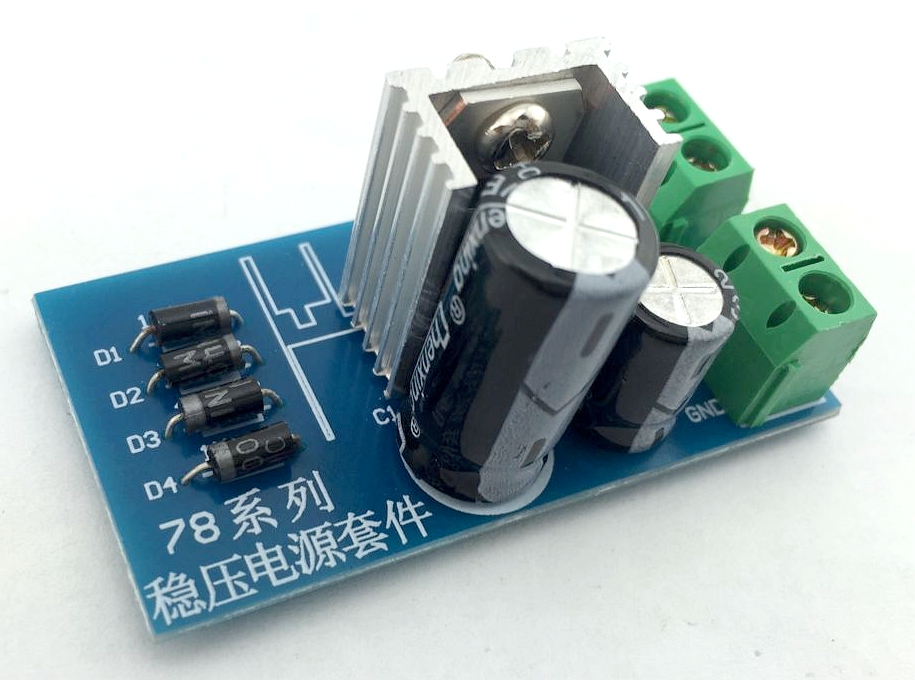

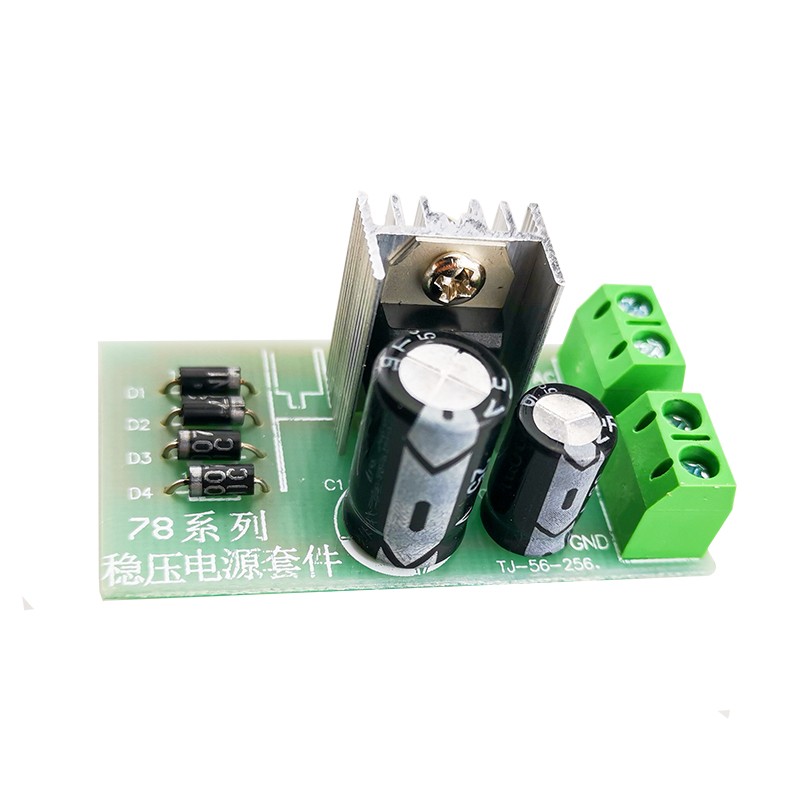

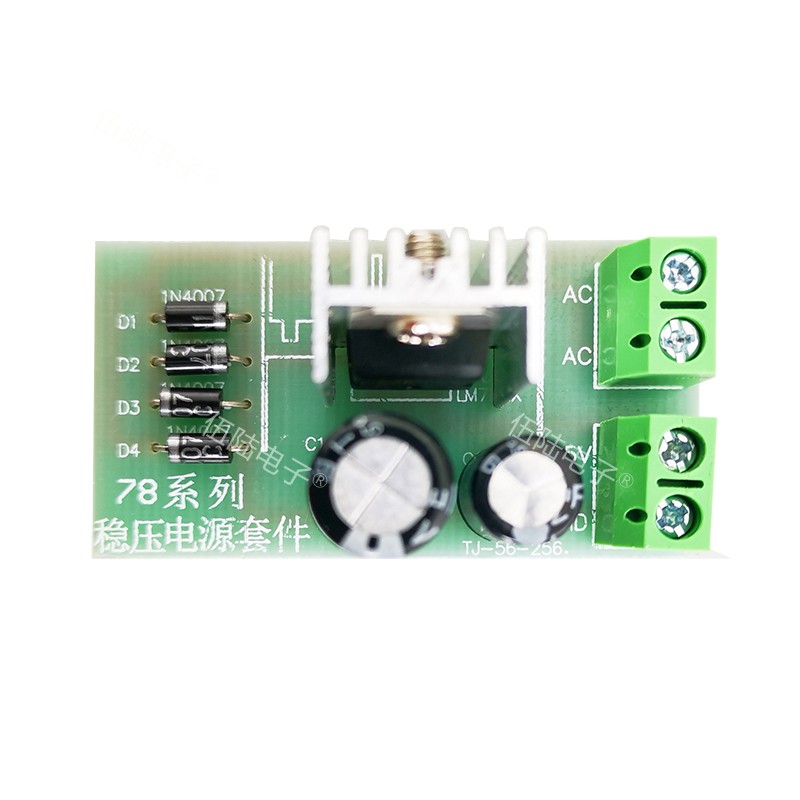

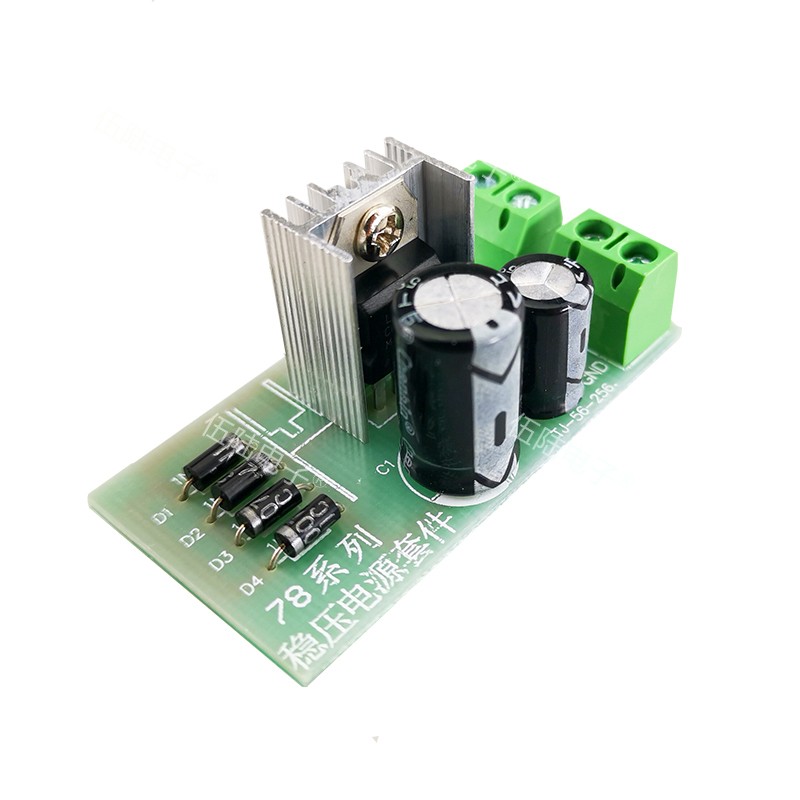

三、安装成品图

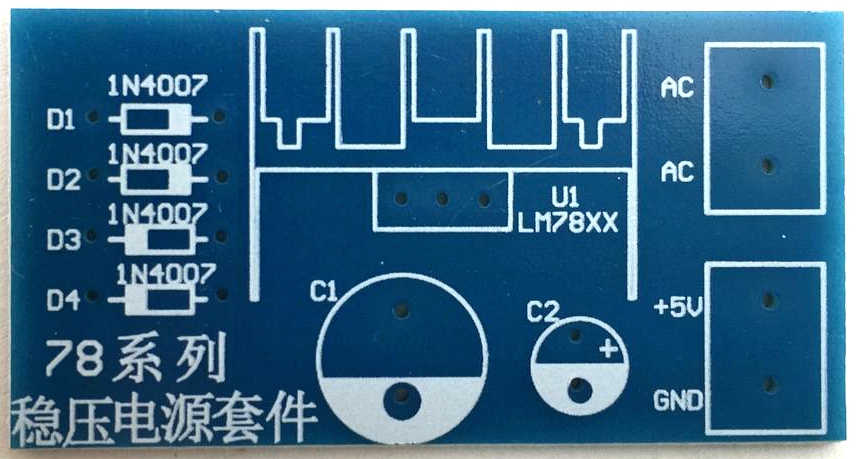

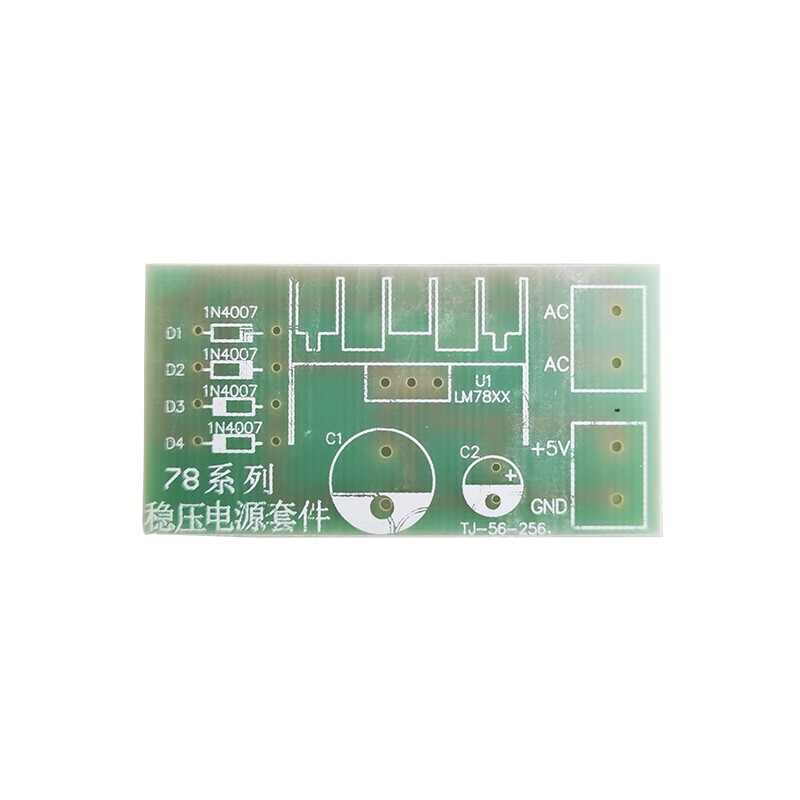

四、电路板
