点燃-吹灭仿真蜡烛电子制作套件生日快乐蜡烛模拟电子 DIY散件

¥18.5-20.55

编码： TJ-56-300

有货 74456

折扣时间

套餐：

套件

套件+3节五号电池盒

套件+3节五号电池盒+电池

数量：

本电路模拟真实蜡烛的使用，用火点亮，用嘴吹灭。点亮同时播放祝你生日快乐乐曲，吹灭时停止播放乐曲。

注意：

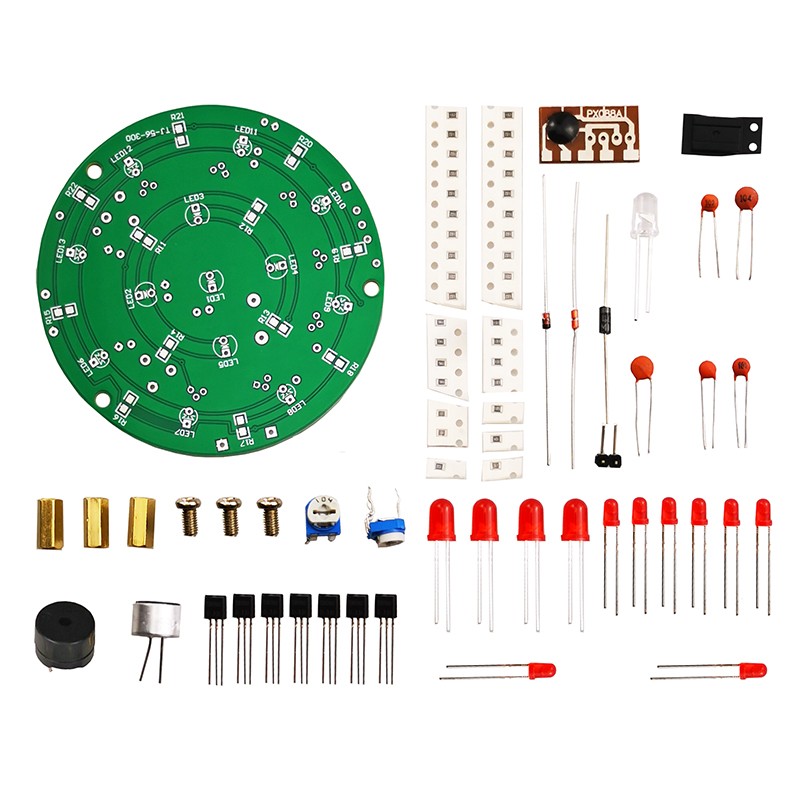

1.本产品为散件，需要买家自己焊接装配，焊接装配好即可工作。
2.套件不含外接电源，需要的朋友请另购，本店有售。

产品型号：TJ-56-300

供电电压：直流5V

板子尺寸：直径7cm

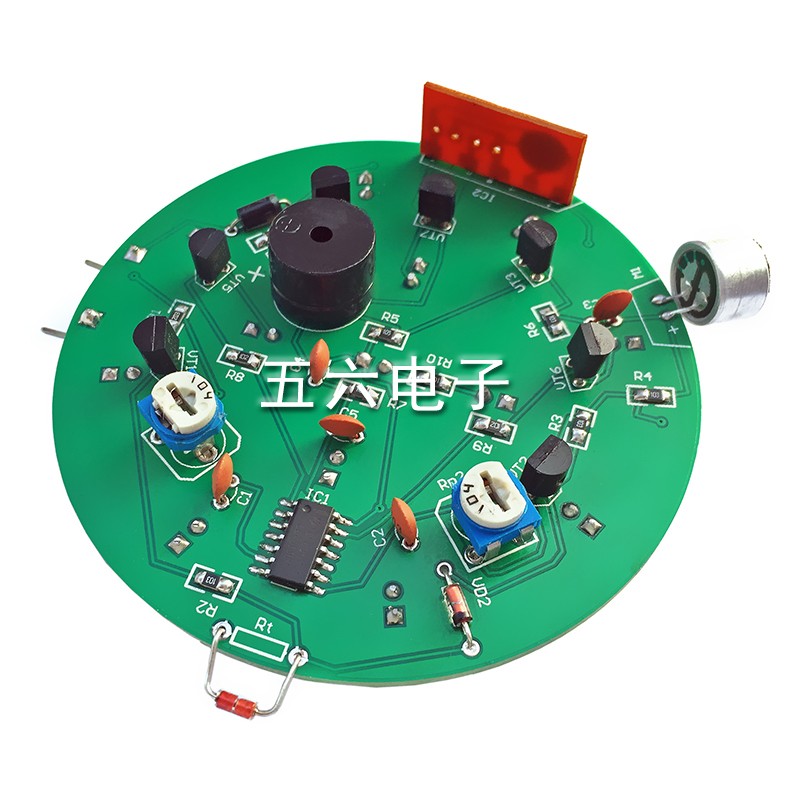

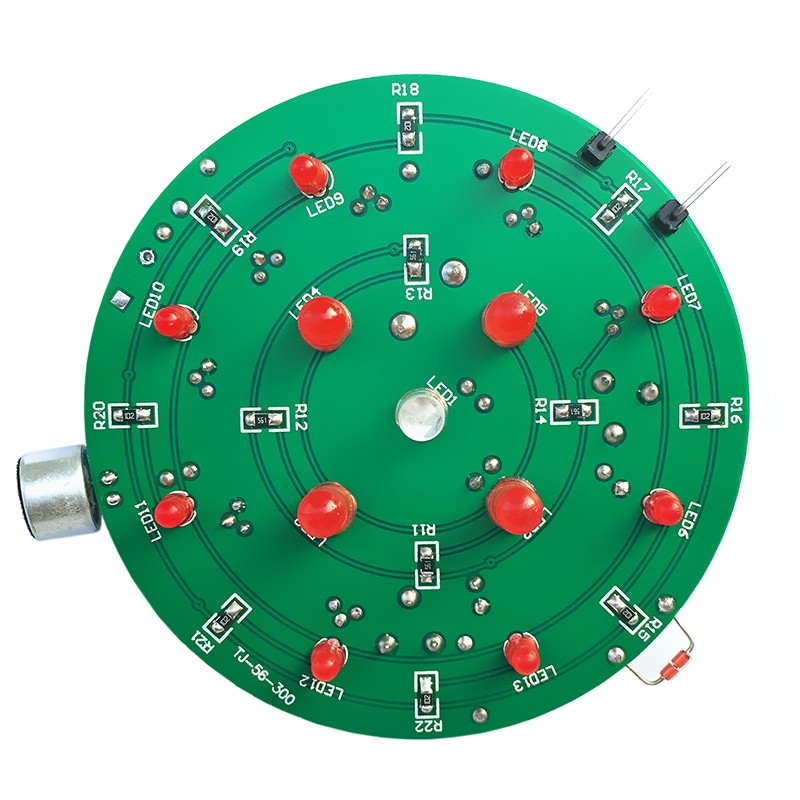

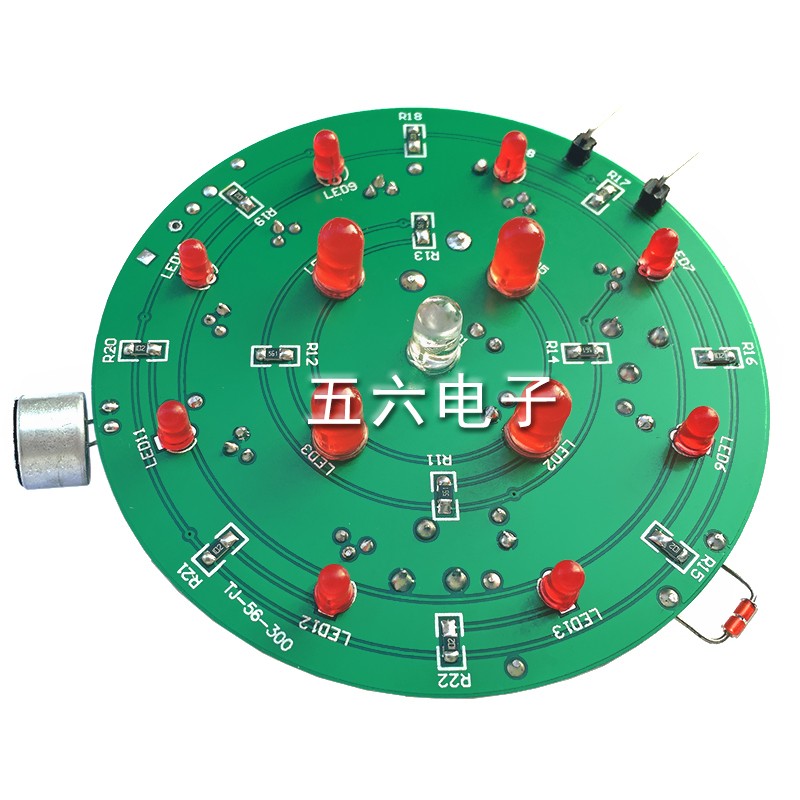

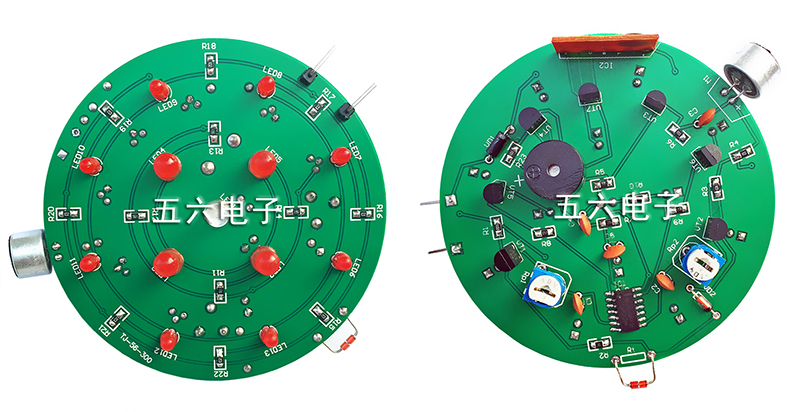

装配好成品图

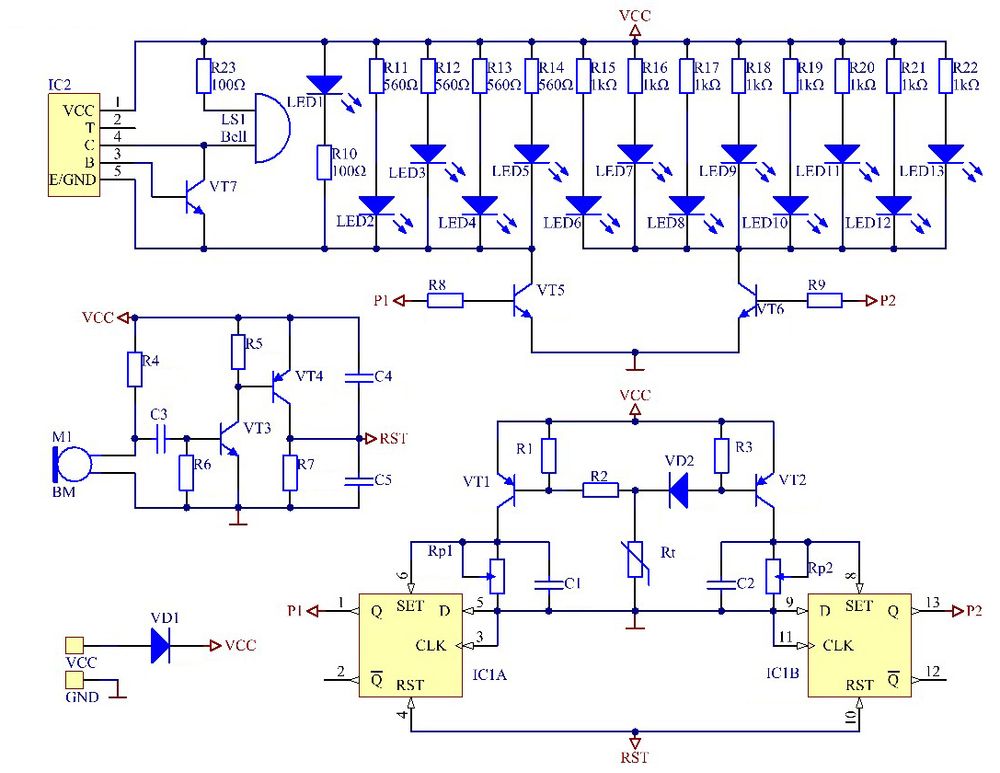

电路图

工作原理

本电路利用D触发器接成R-S触发器形式。接通电源后，R7，C4组成的微分电路产生一个高电平微分脉冲加到IC1的RST端，强制电路复位，Q端输出低电平，送到三极管VT5、VT6的基极，VT5、VT6截止，发光二极管不亮，蜂鸣器不响。

当用打火机烧热敏电阻Rt时（烧的时间太长容易烧坏热敏电阻），R1的阻值突然变小，呈现低电阻状态，三极管VT1、VT2先后导通（Rp1、Rp2可分别调节VT1、VT2导通时间），产生的高电平脉冲送到IC1的SET端，使Q端翻转变为高电平，送到三极管VT5、VT6的基极，三极管VT5、VT6导通，发光二极管亮、蜂鸣器播放祝你生日快乐乐曲，这个过程相当于用火柴点亮蜡烛，此时即使打火机离开热敏电阻Rt后，也不会使电路状态发生改变。

当用嘴吹驻极体话筒M1时，驻极体话筒M1输出的音频信号经过C3送到VT3的基极，触发VT3导通。因R5的阻值比较大，故VT3的集电极电位降得很低，PNP型三极管VT4的基极电位也就很低，VT4导通，高电平脉冲送到触发器RST端。触发器复位，Q端由高电平变为低电平，VT5、VT6截止，发光发光二极管灭、蜂鸣器停止播放祝你生日快乐乐曲，实现“风吹火熄”的仿真效果。

属性	参数
总库存	74456 件
商家编码	TJ-56-300
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
