LM386语音功放套件放大器电子制作装配实训技能教学DIY焊接散件

¥4.80-8.5

编码： TJ-56-155

有货 33441

折扣时间

套餐：

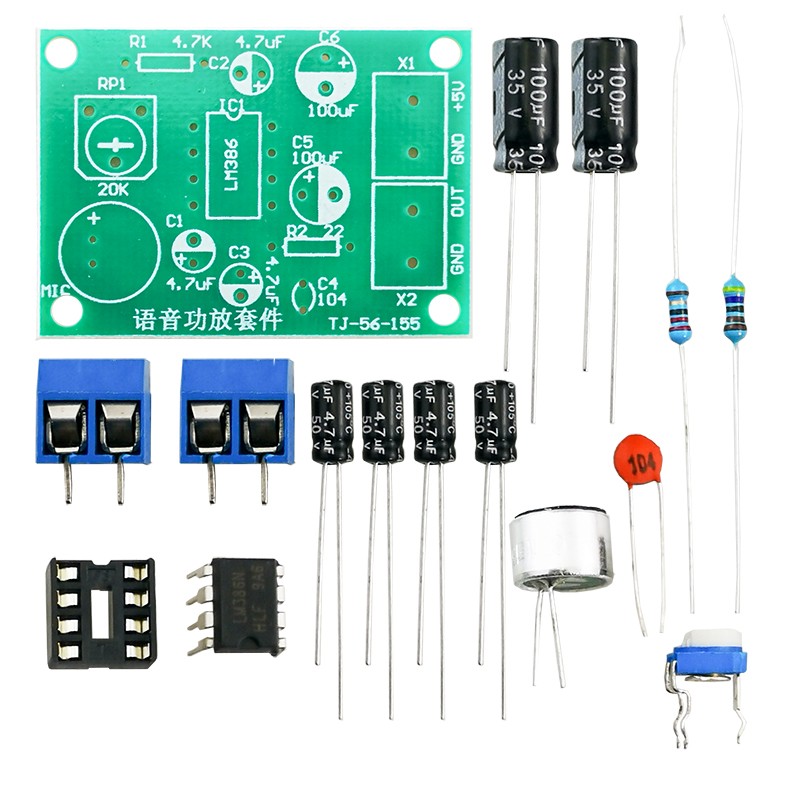

套件

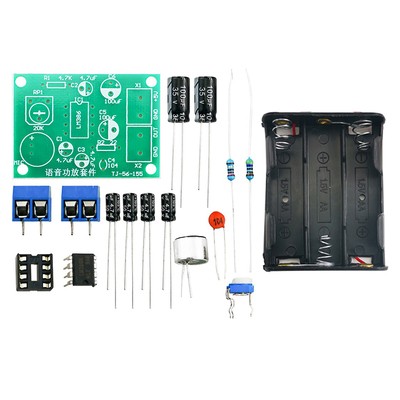

套件+3节五号电池盒

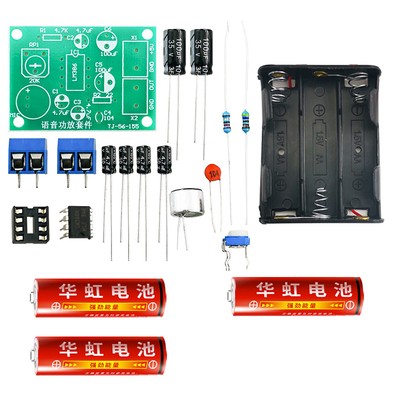

套件+3节五号电池盒+电池

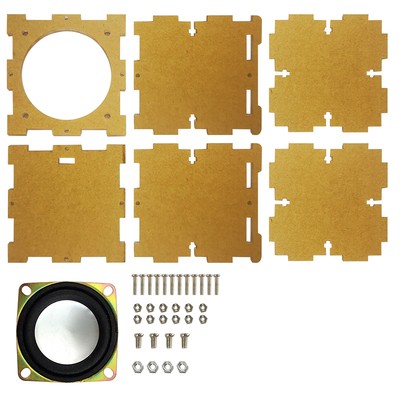

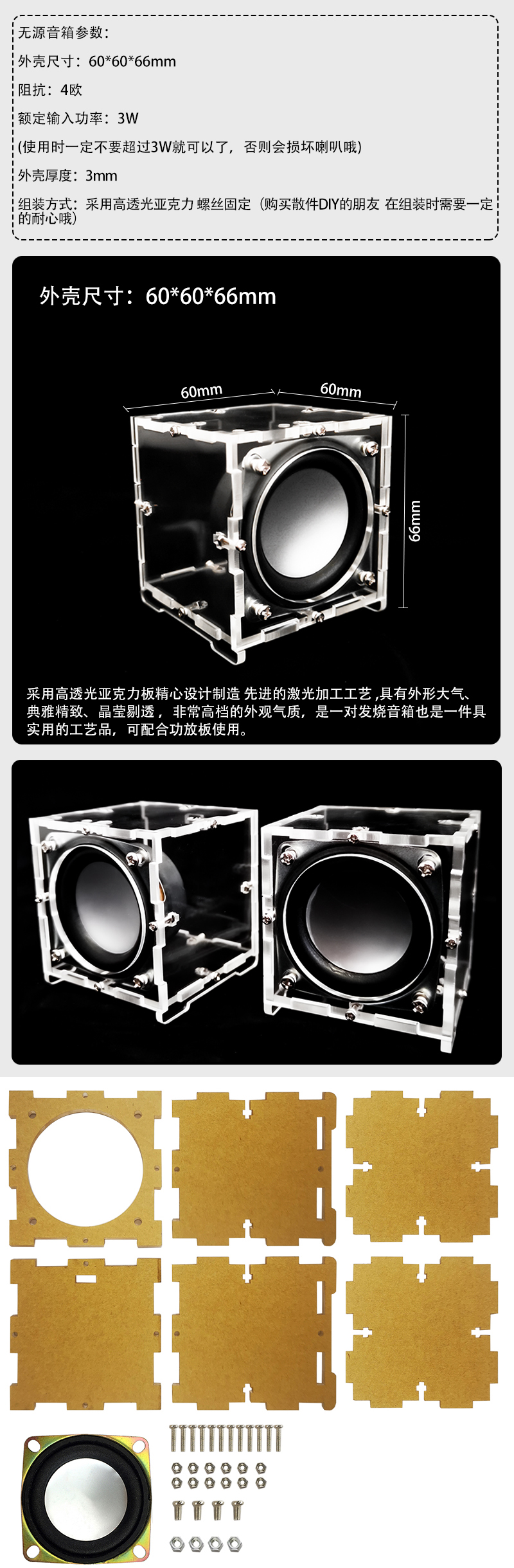

单声道无源音箱（1个音箱）

数量：

LM386语音功放套件

电路参数：电源电压4-9V，静态电流4mA,输出功率0.25W。

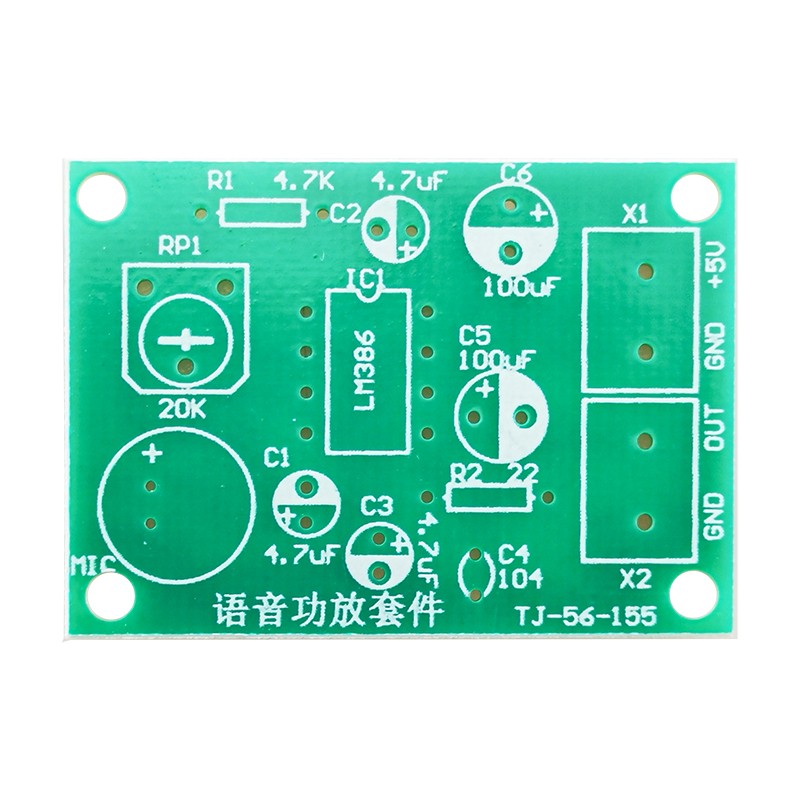

板子尺寸：40*30mm

产品型号：TJ-56-155

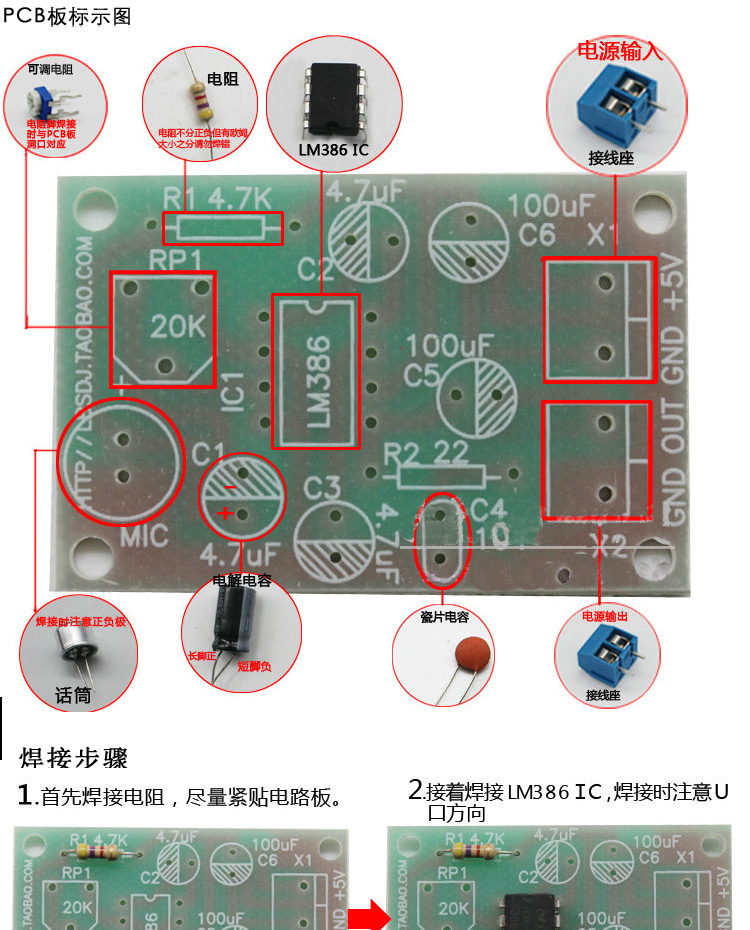

LM386引脚功能：1、8脚增益设定，2脚反向输入，3脚同向输入，4脚地，5脚输出，6脚电源，7脚旁路。电路中C6电源滤波电容；RP1为音量调节；IC1是功放集成电路；MIC是驻极体话筒，它将声音转化为电信号；R1为MIC提供偏置电压；C1是输入耦合电容，C5是输出耦合电容；在电路接有感性负载扬声器时，R2、C4可以**高频稳定性，C3是交流旁路电容；C2是外接的耦合电容，用来提高电路增益。信号流程：MIC将声音振动转化为音频电信号，经过C1耦合，再经过音量调节RP1的分压，把信号送到IC1的3脚，在IC1内部放大后由5脚输出，输出的信号经过C5送到接线端X2，在X2外接扬声器把音频信号转化为声音。

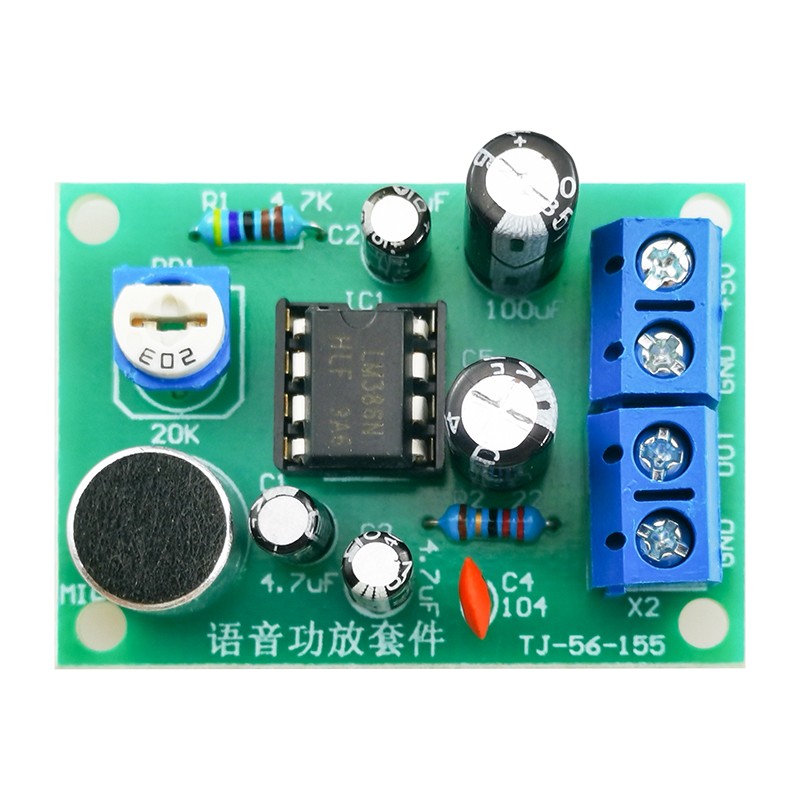

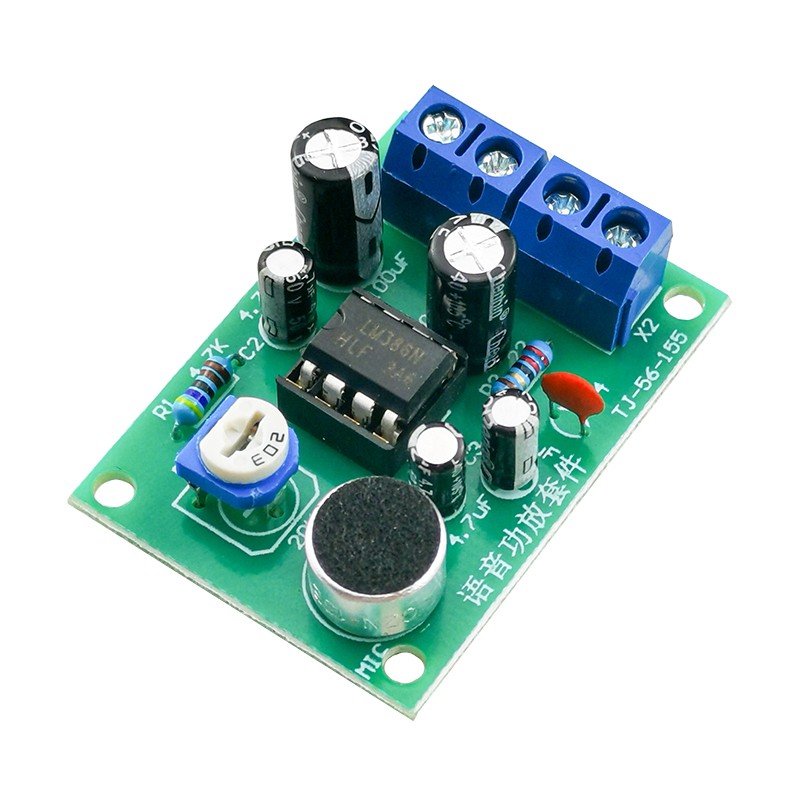

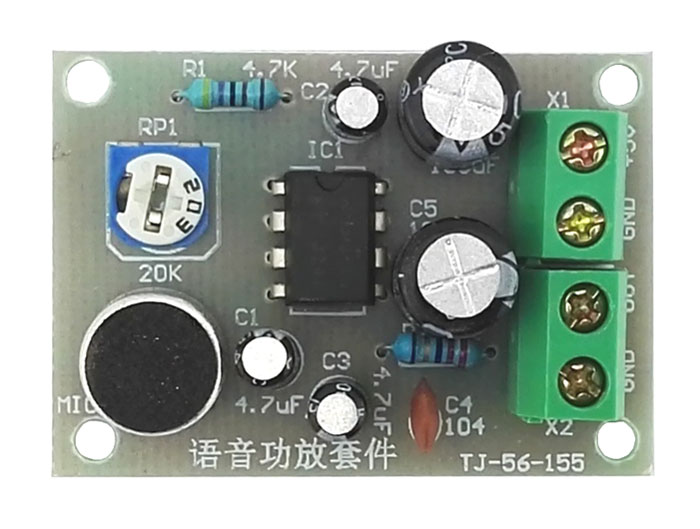

成品图

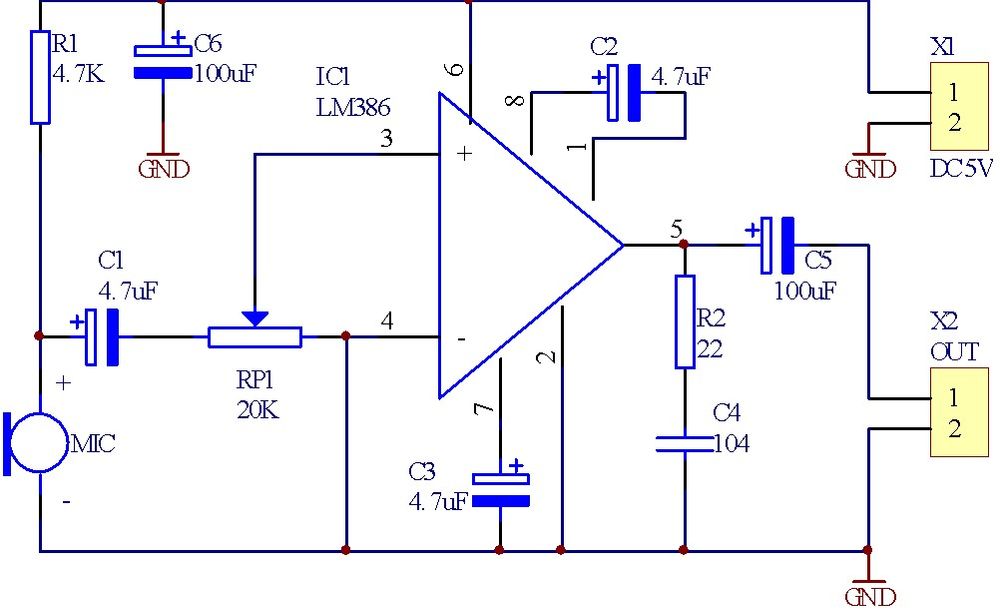

电路图
