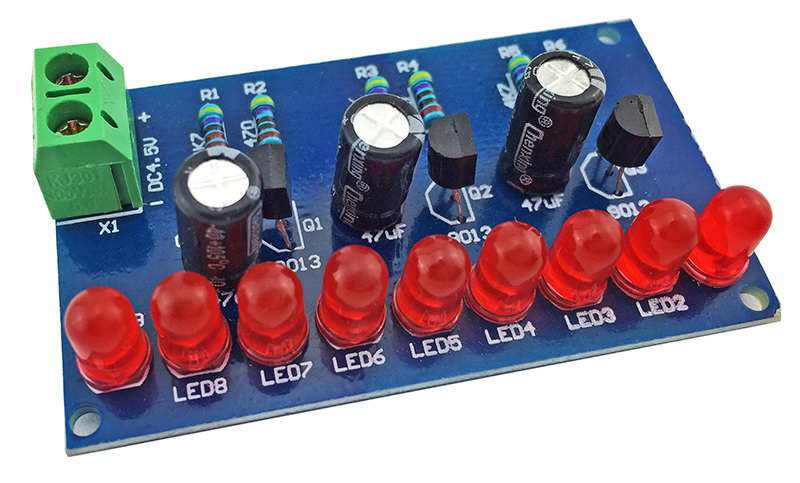

三组9只LED流水灯制作套件电子制作跑马灯散件 DIY 实训循环灯

¥3.5-5

编码： TJ-56-231

有货 16898

折扣时间

套餐：

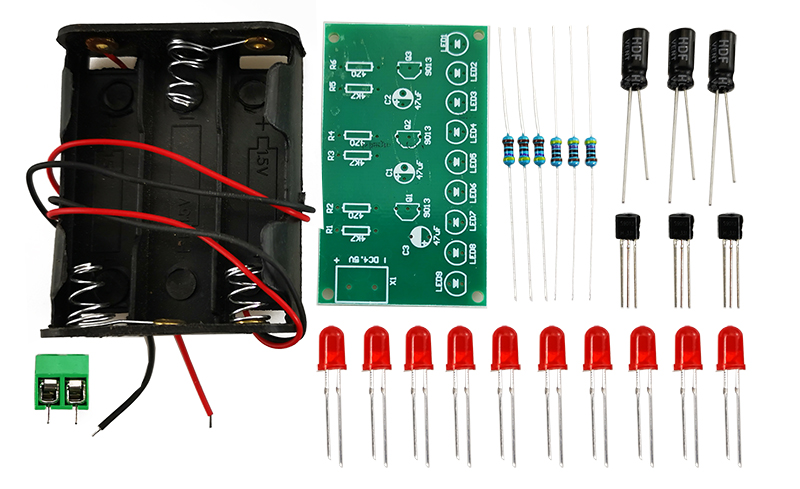

套件

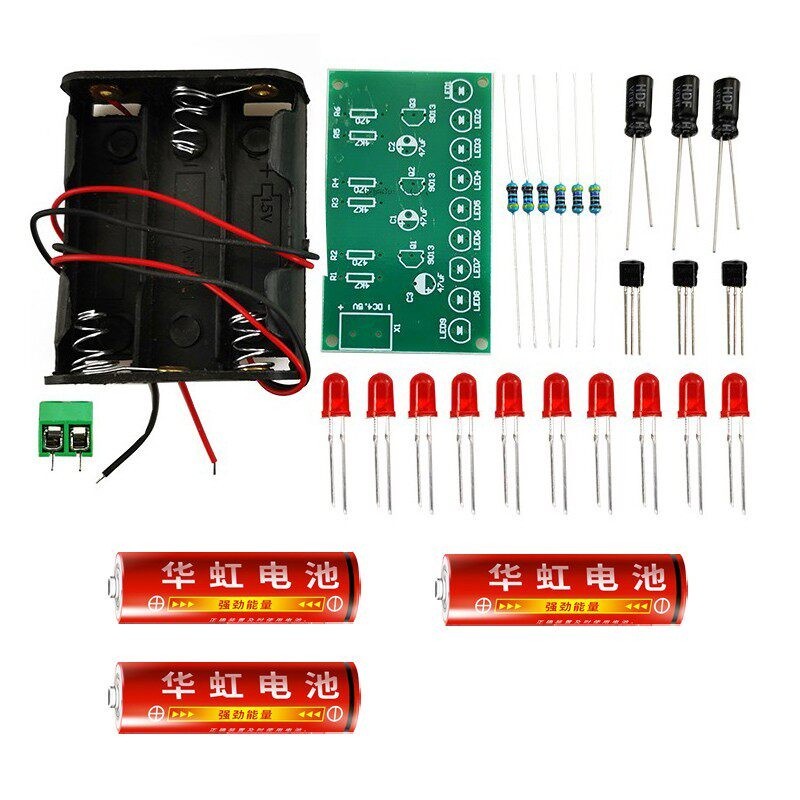

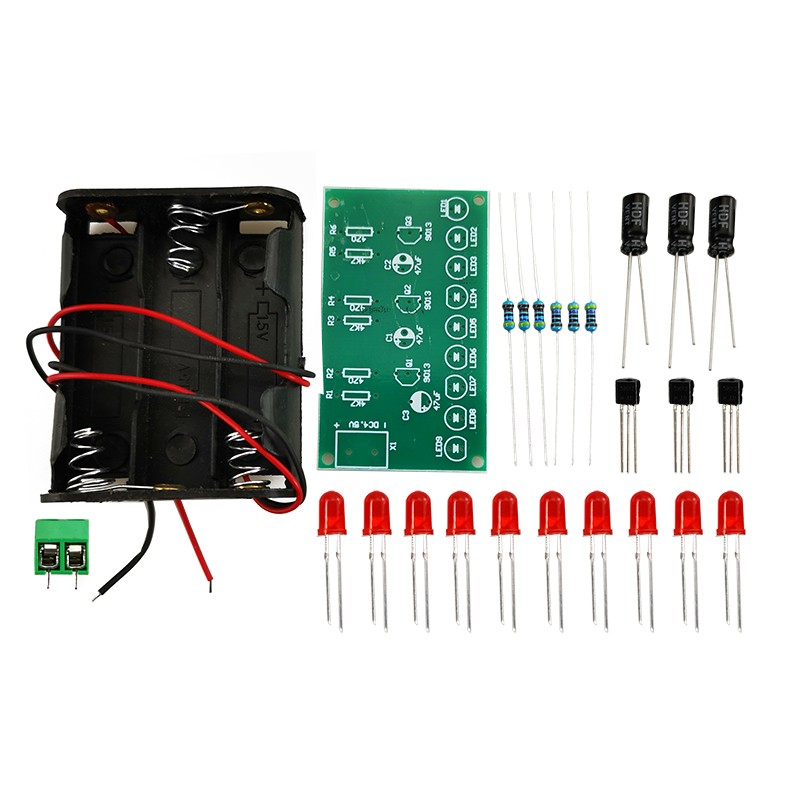

套件+3节五号电池

数量：

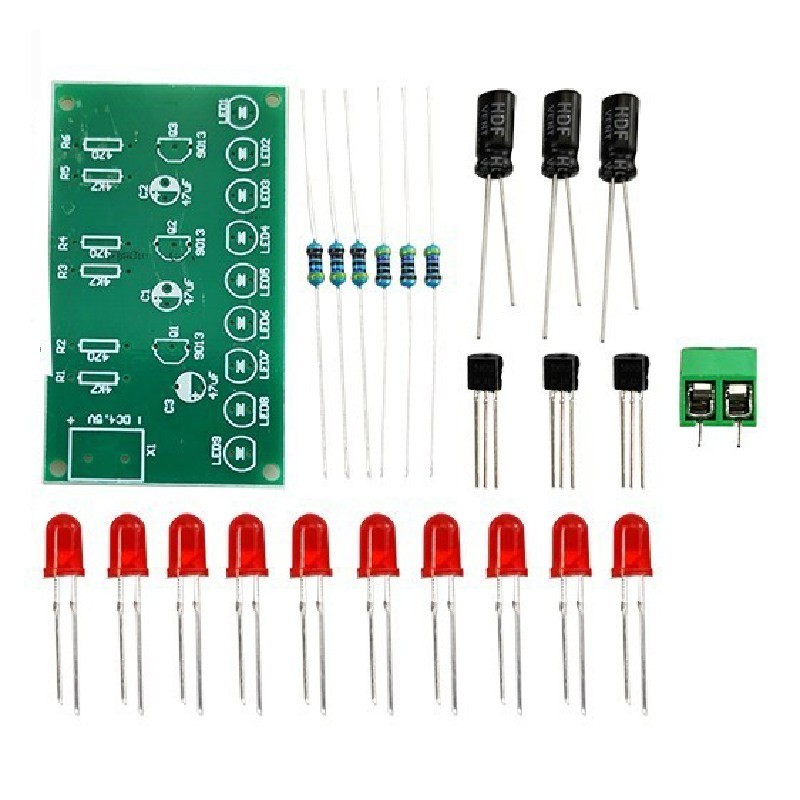

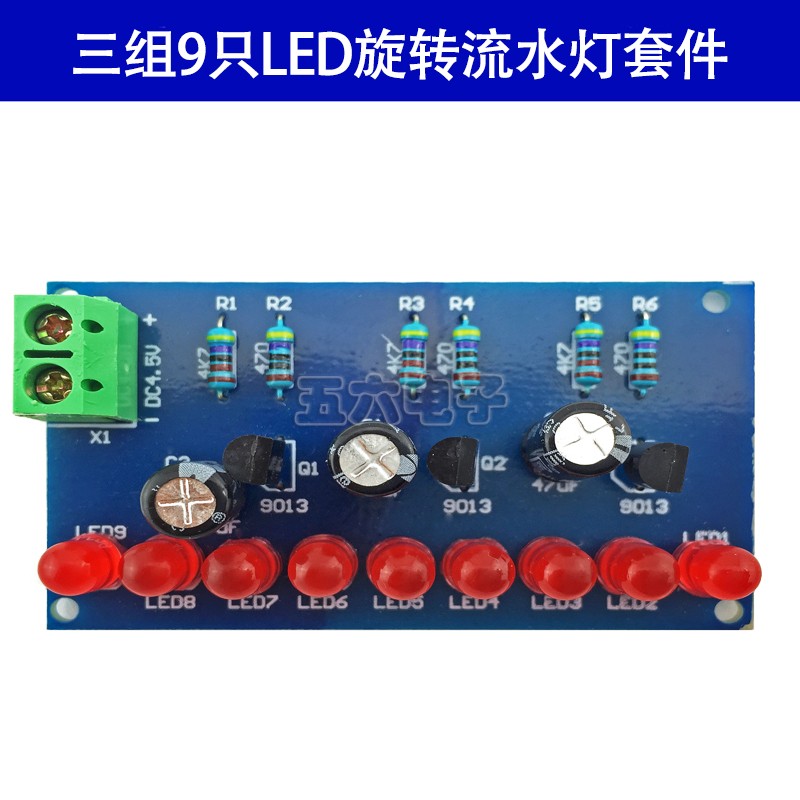

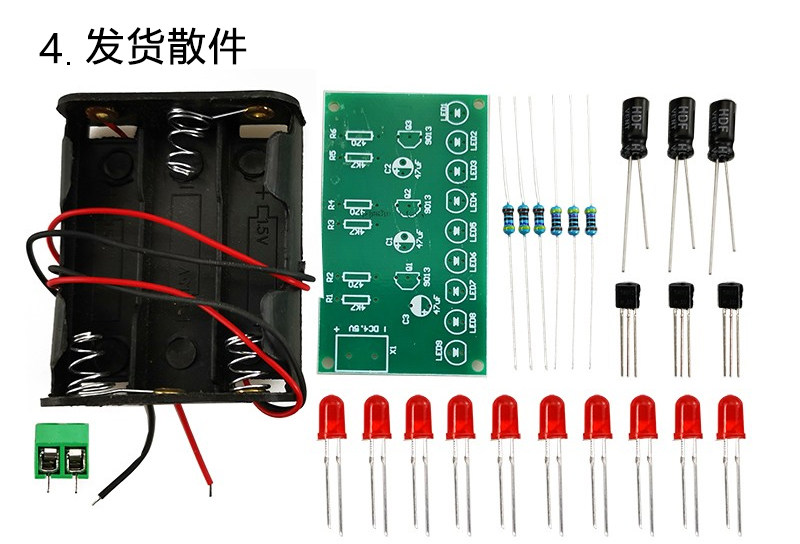

三组9只LED流水灯制作套件

供电电压：直流4.5V

产品型号：TJ-56-231

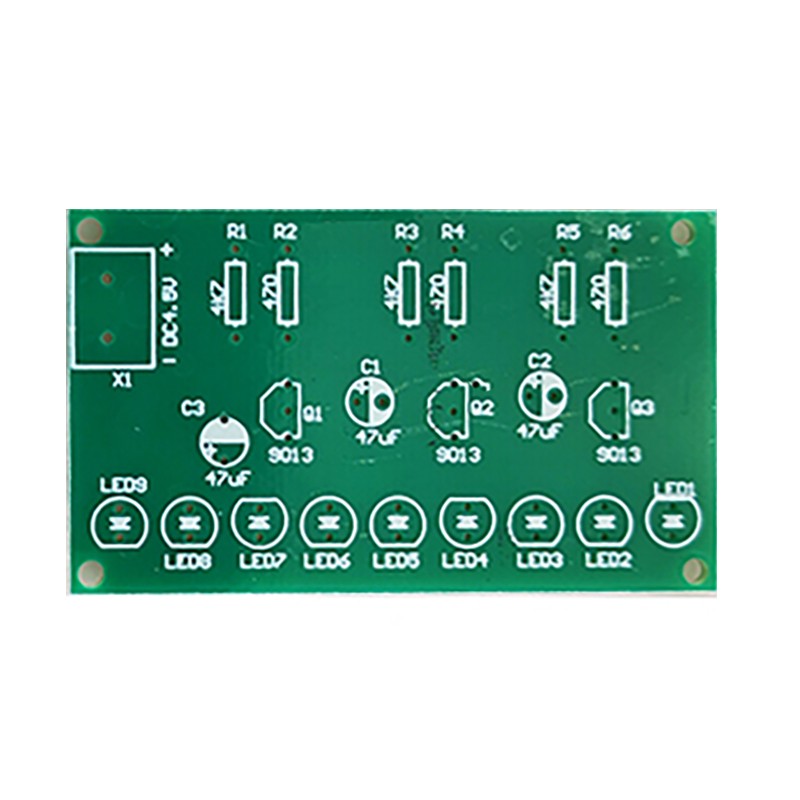

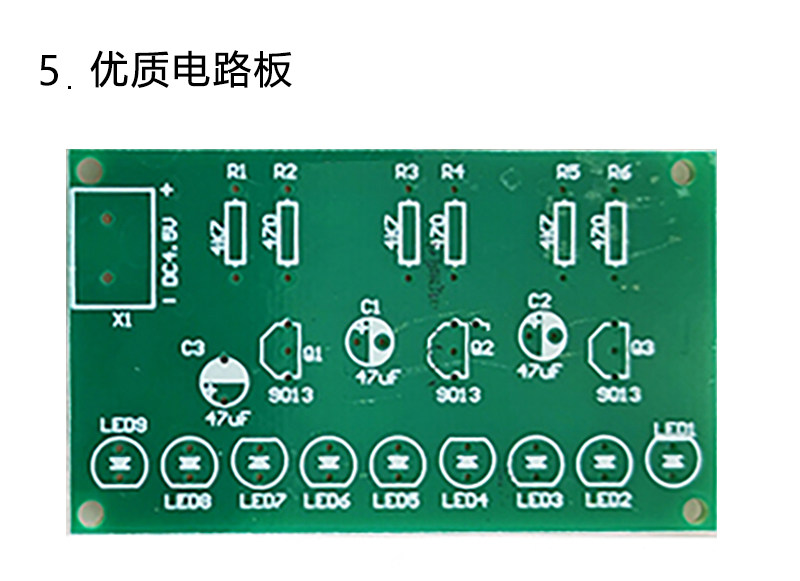

板子尺寸：

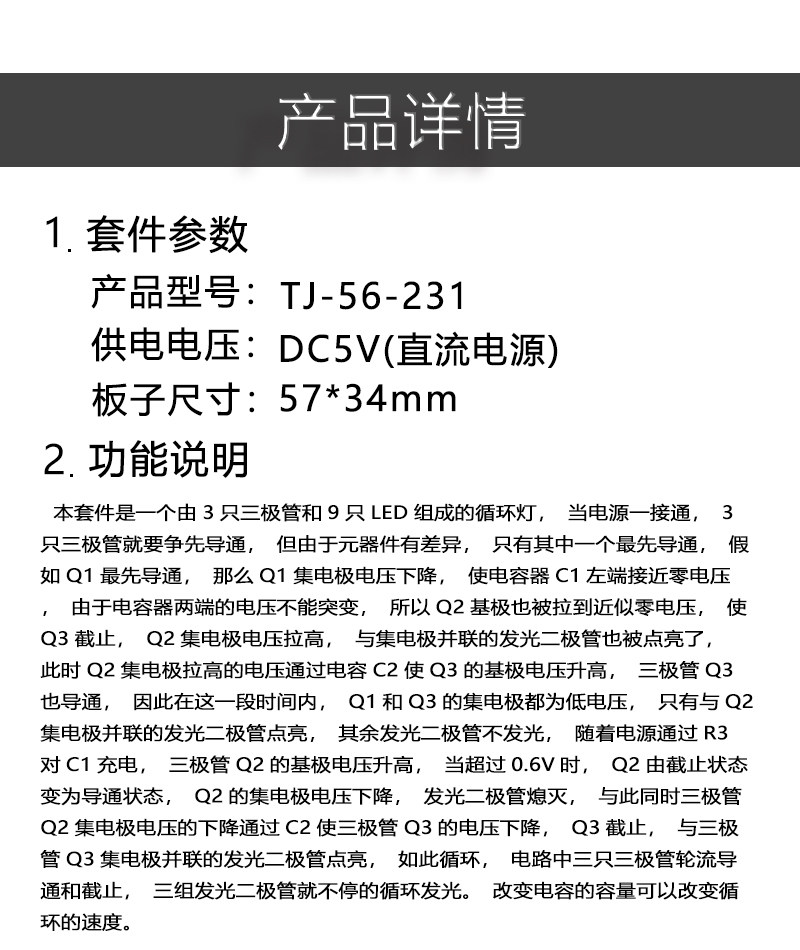

本套件是一个由3只三极管和9只LED组成的循环灯，当电源一接通，3只三极管就要争先导通，但由于元器件有差异，只有其中一个先导通，假如Q1先导通，那么Q1集电极电压下降，使电容器C1左端接近零电压，由于电容器两端的电压不能突变，所以Q2基极也被拉到近似零电压，使Q3截止，Q2集电极电压拉高，与集电极并联的发光二极管也被点亮了，此时Q2集电极拉高的电压通过电容C2使Q3的基极电压升高，三极管Q3也导通，因此在这一段时间内，Q1和Q3的集电极都为低电压，只有与Q2集电极并联的发光二极管点亮，其余发光二极管不发光，随着电源通过R3对C1充电，三极管Q2的基极电压升高，当**过0.6V时，Q2由截止状态变为导通状态，Q2的集电极电压下降，发光二极管熄灭，与此同时三极管Q2集电极电压的下降通过C2使三极管Q3的电压下降，Q3截止，与三极管Q3集电极并联的发光二极管点亮，如此循环，电路中三只三极管轮流导通和截止，三组发光二极管就不停的循环发光。改变电容的容量可以改变循环的速度。

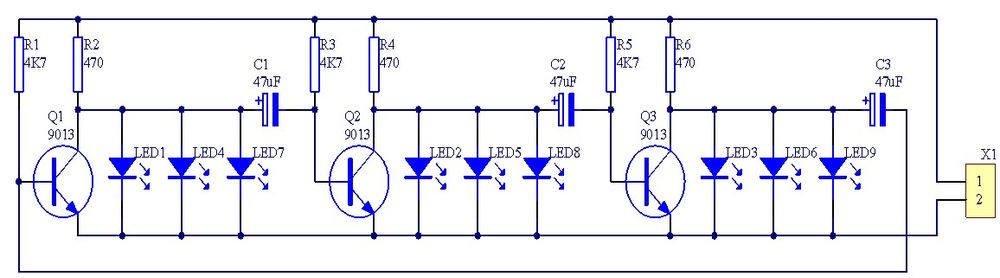

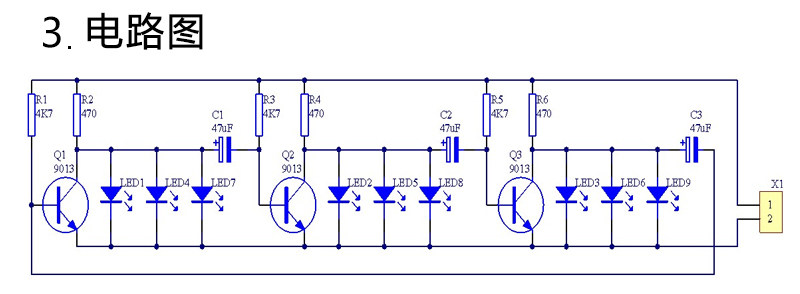

电路图

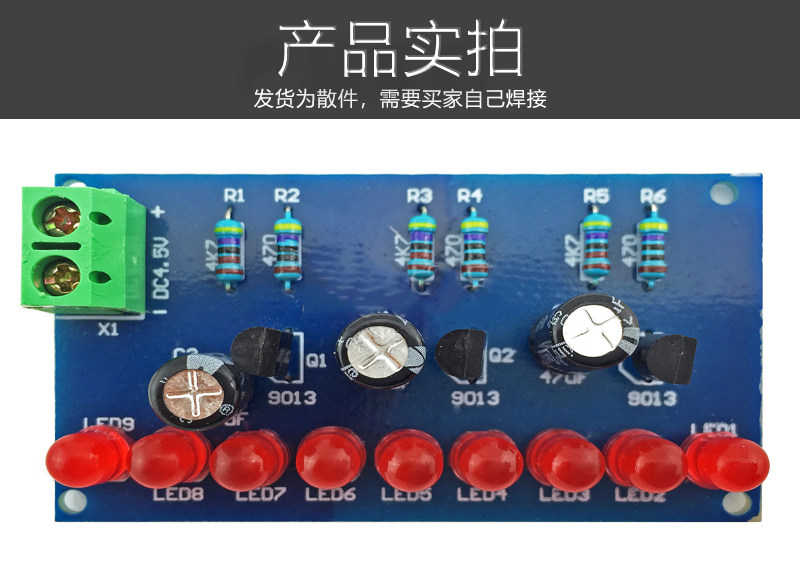

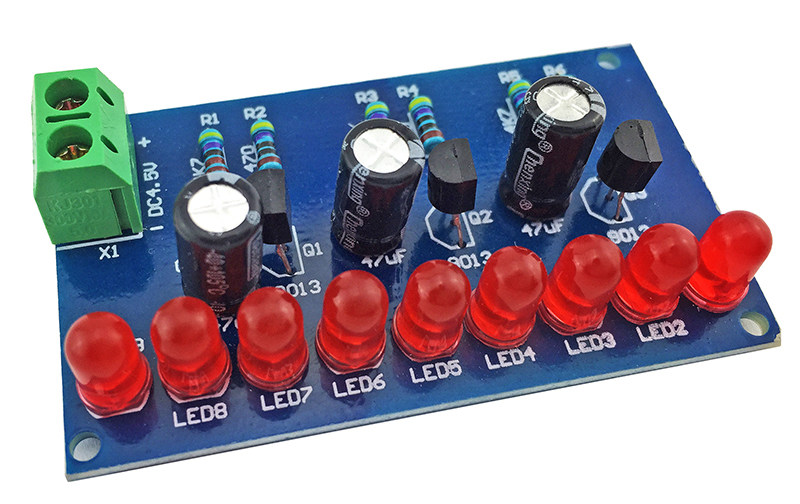

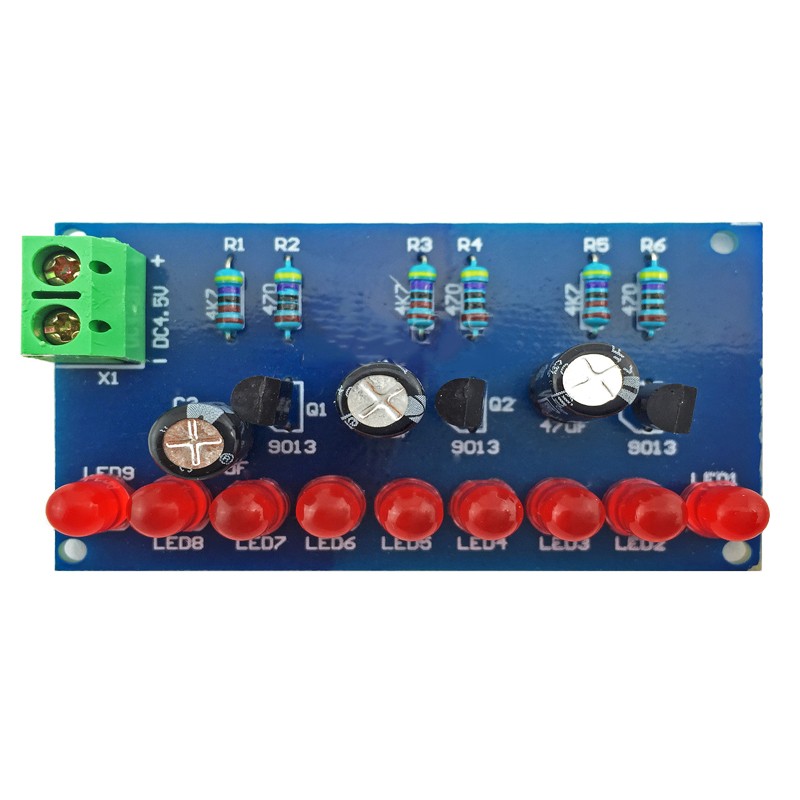

成品图
