LM324温度指示器套件热敏电阻DIY散件电子制作教学实训配件

¥7.70-9.75

编码： TJ-56-303

有货 24653

折扣时间

套餐：

套件

套件+3节五号电池盒

套件+3节五号电池盒+电池

数量：

此电路主要由2个集成运放LM324组成，一个LM324内部包含4个相同的运算放大器，电路用2个LM324组成8级电压比较器，每个运放都接成电压比较器形式，比较器的反向输入端用串联电阻分压的方式，电压从低到高逐级接入电压比较器的反向输入端。热敏电阻为负温度系数热敏电阻，温度越高，电阻越低。热敏电阻和一个固定阻值电阻串联，其串联分压接到电压比较器的同向输入端。当温度上升，热敏电阻阻值变小，其上的串联电压升高，电压**过级反向输入端电压后，电压比较器输出高电平，对应的LED点亮，温度越高，输出高电平的电压比较器越多，LED点亮越多，从而指示出温度。可调电阻R1可以调节温度指示的范围。

产品型号：TJ-56-303

工作电压：5V 直流电源

PCB尺寸：6.2*5cm

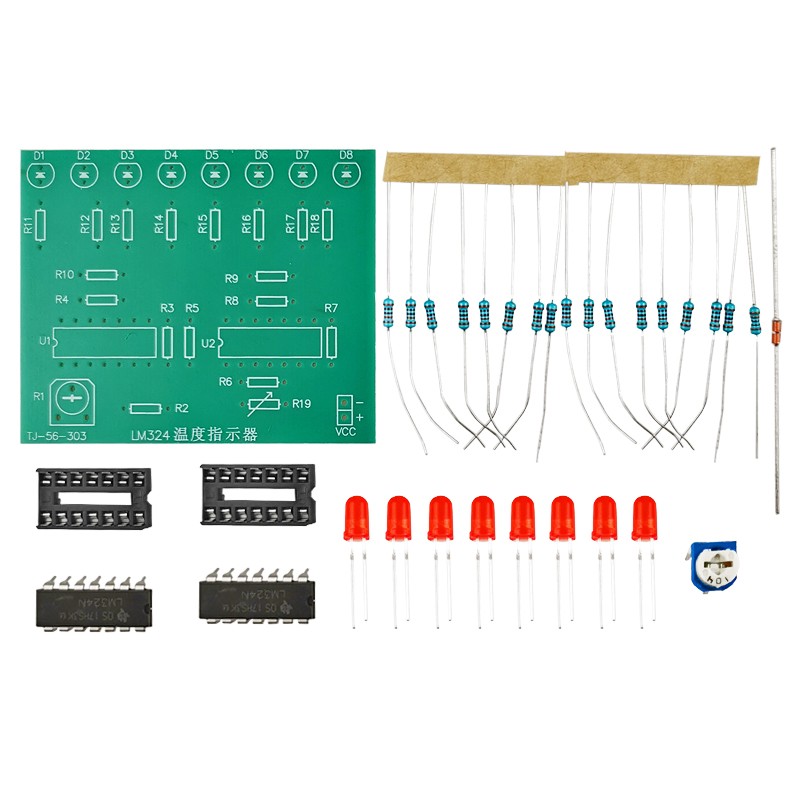

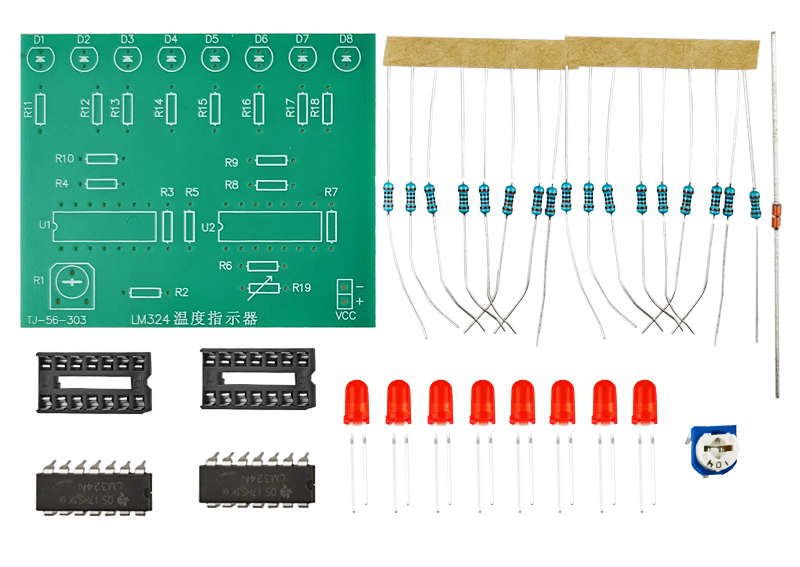

发货散件：

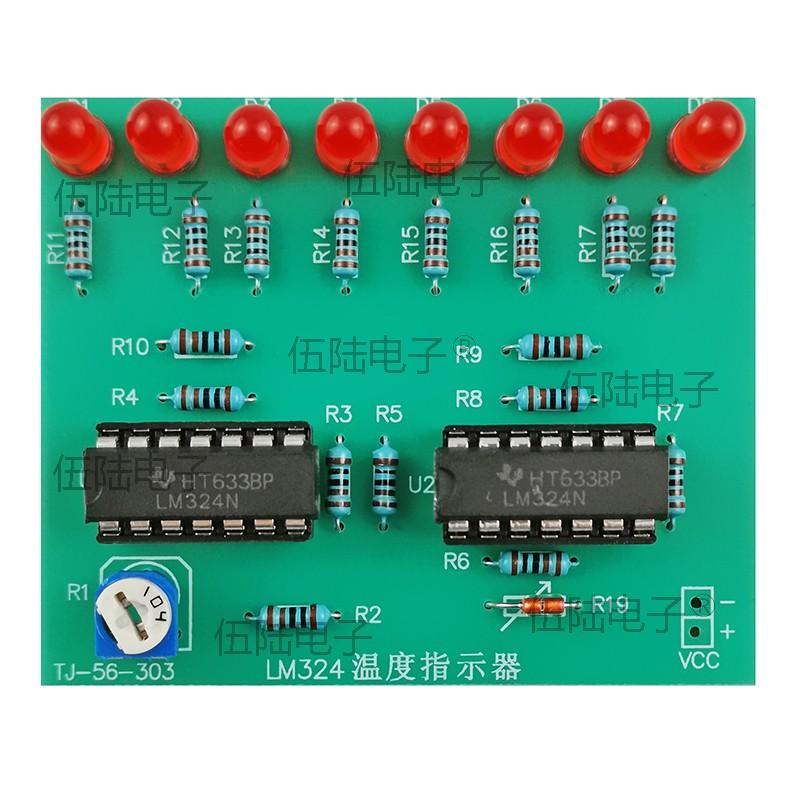

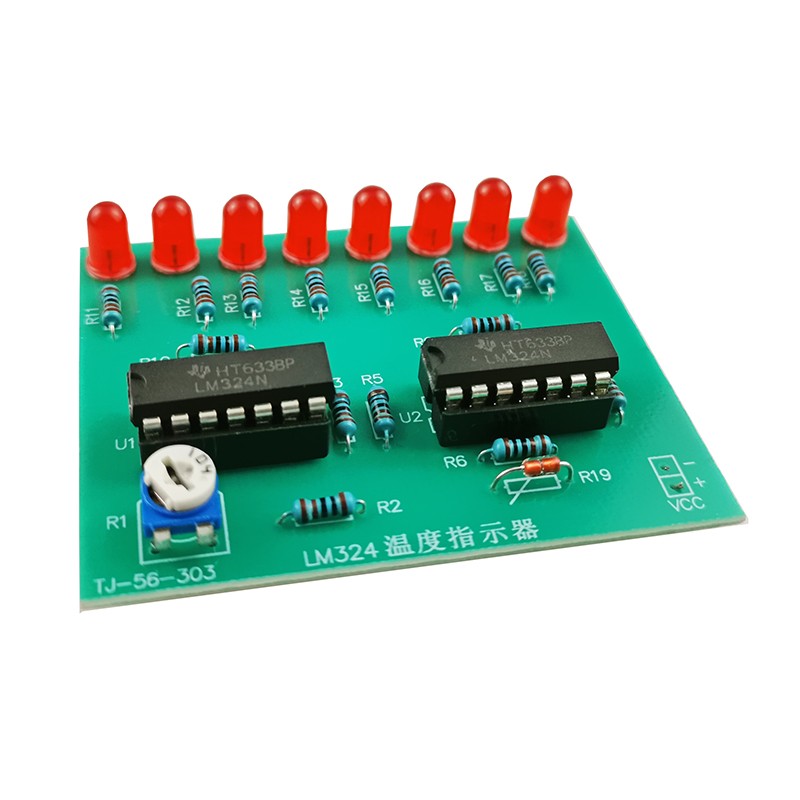

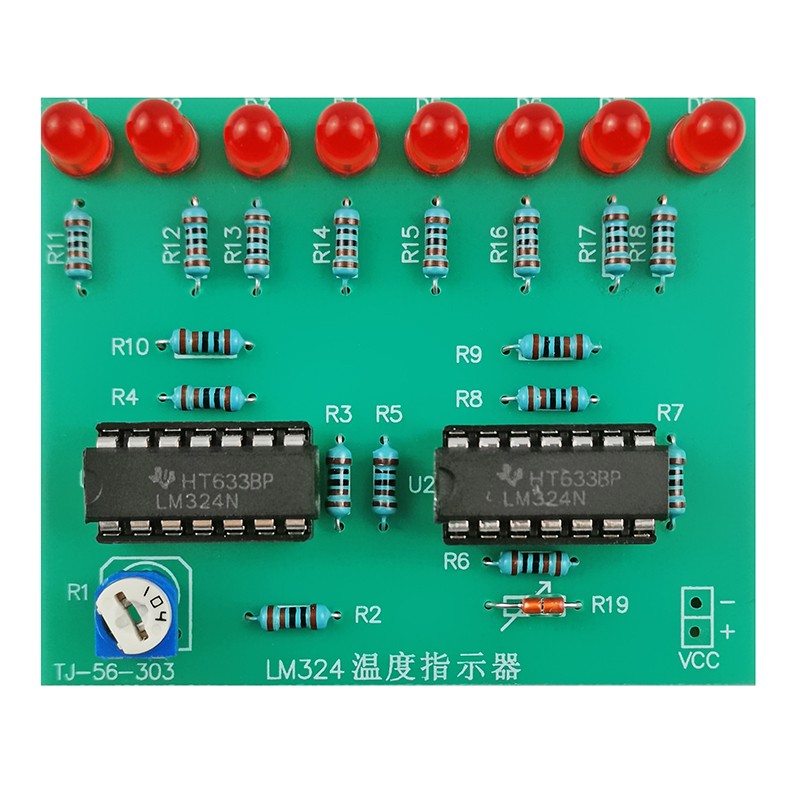

成品展示：

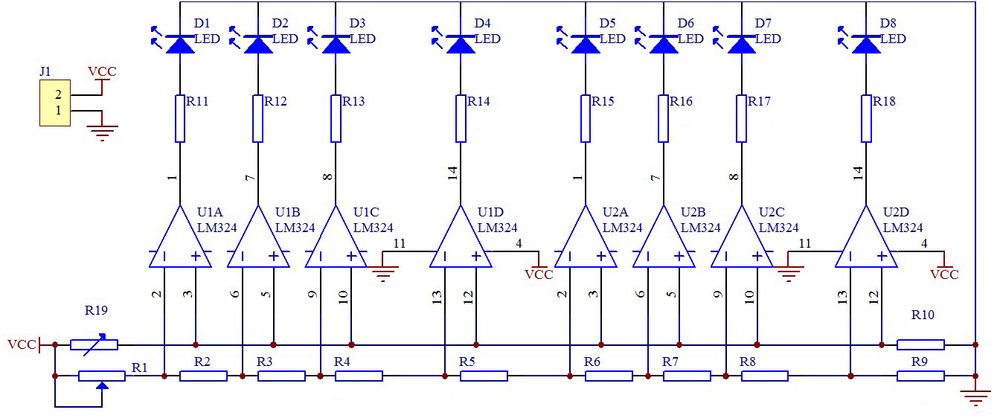

电路图：
