本套件可用于电子技术基础与技能教学实训、电子技能教学、电子工艺教学，数字电路教学，电子爱好者、初学者实训使用。

套件含全套元件、电路板、配套图纸、元件清单。（注意：套件不是成品，需要客户自己焊接安装！）

产品型号：TJ-56-376

板子尺寸：5.6*3.7cm

供电电压：DC5V

一、电路说明

电路核心是NE555，IC1和IC2接成典型的多谐振荡器。IC2的控制电压端受IC1的输出振荡电压控制。当IC1输出为高电平时，IC2控制端电压高于2/3VCC，此时电容C3充放电时间变长，振荡周期增大，频率降低。当IC1输出为低电平时，IC2控制端电压低于2/3VCC，此时电容C3的充放电时间变短，振荡周期减小，频率升高。这样在一个振荡周期内，扬声器就会产生交替率升高。这样在一个振荡周期内，扬声器就会产生交替一次的双音警报声。

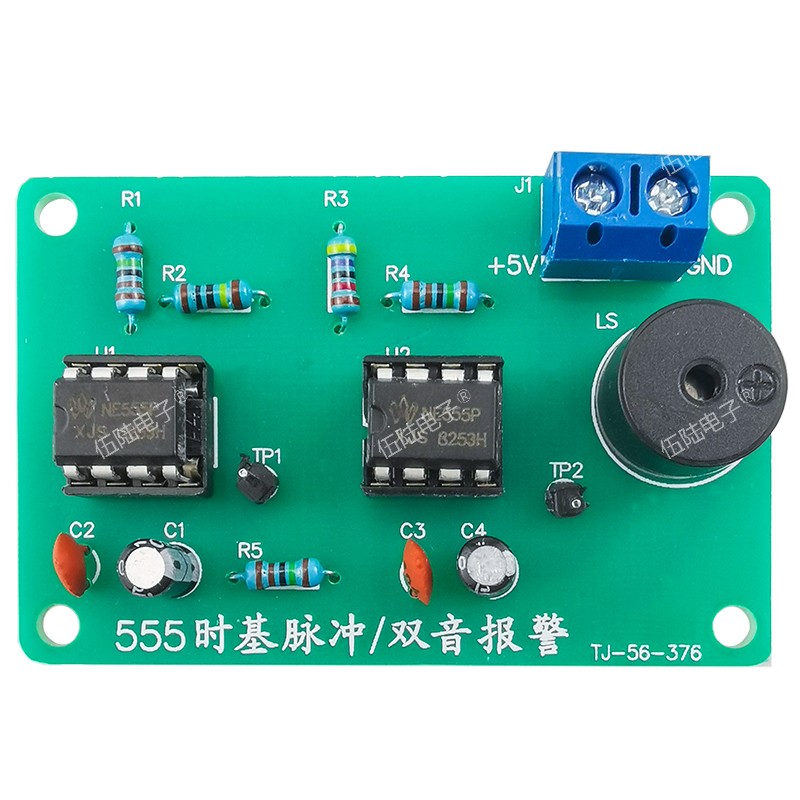

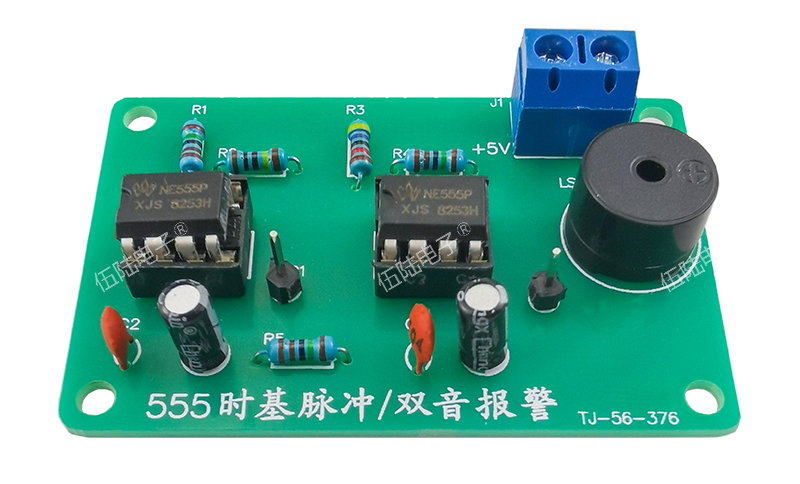

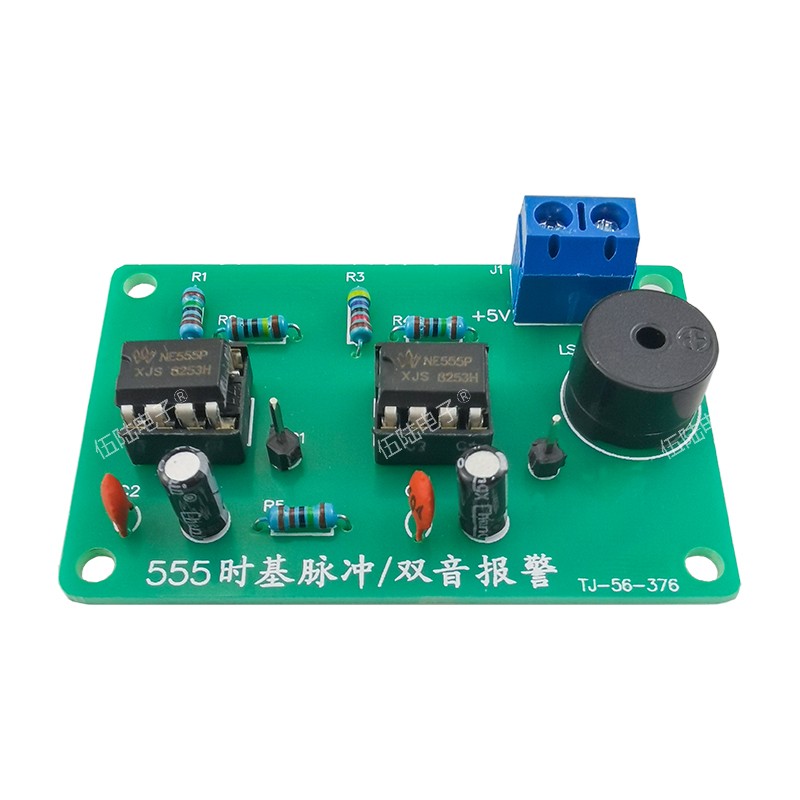

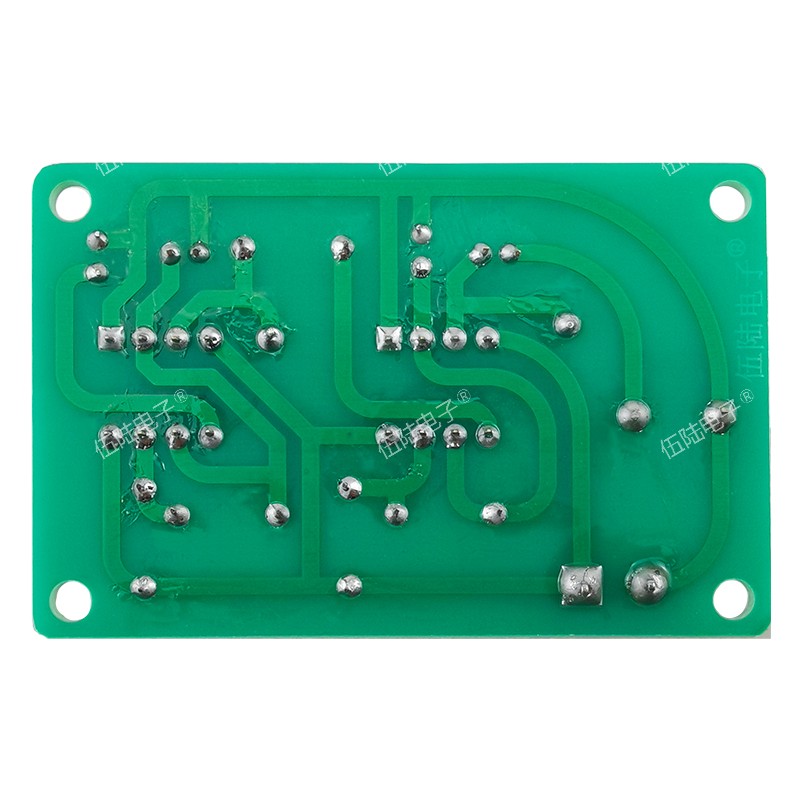

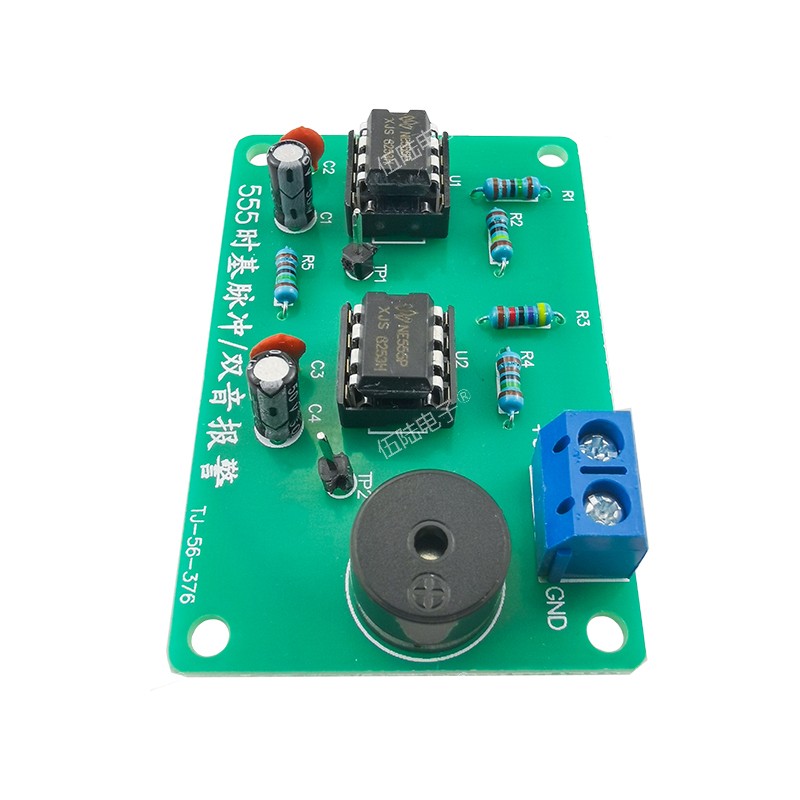

二、安装成品图

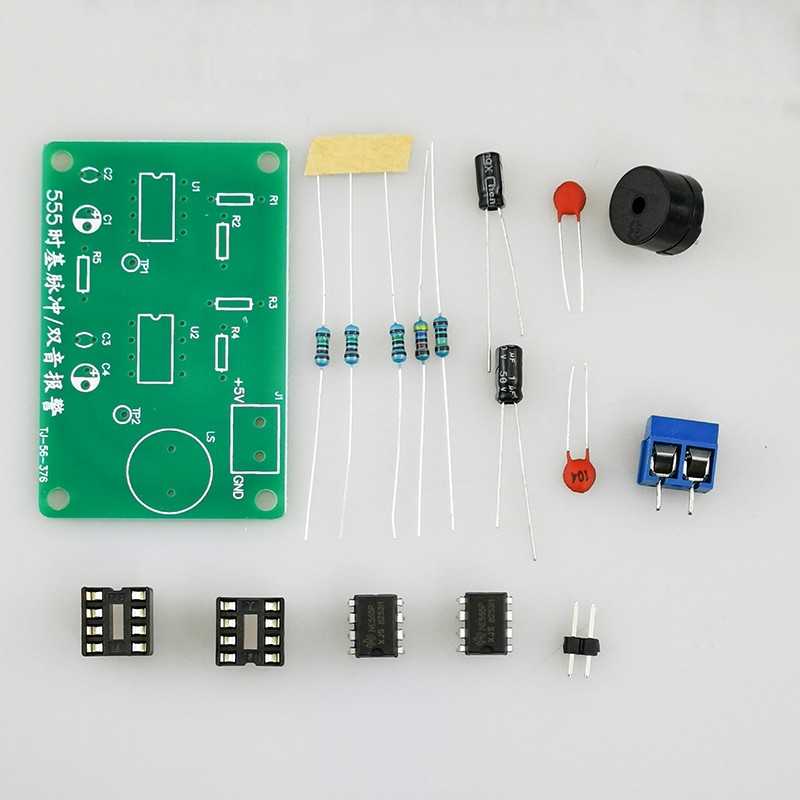

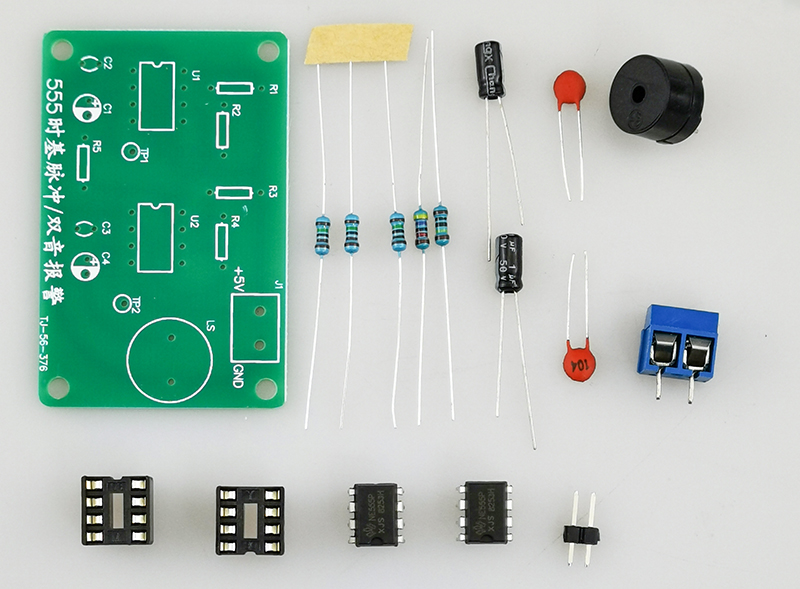

三、发货散件

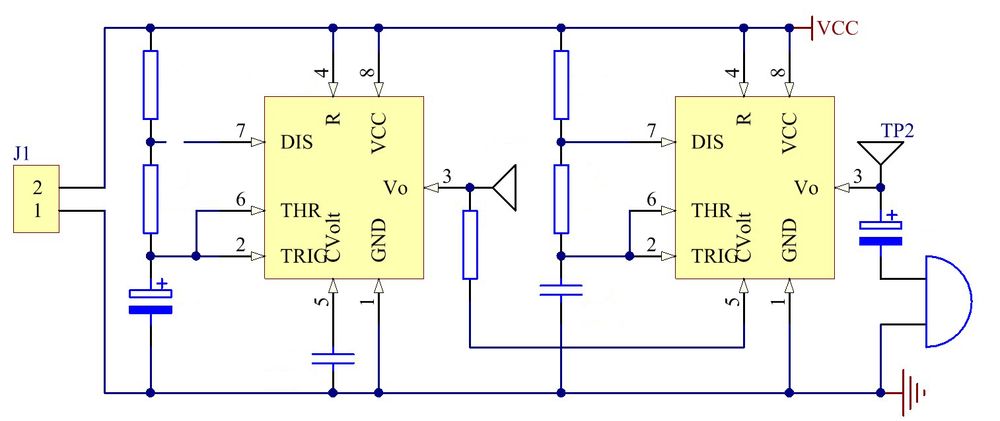

四、电路图
