NE555呼叫定时器散件 呼叫器 电工电子DIY制作教学实训焊接套件

¥5.10-8
编码: TJ-56-282
有货 29997
折扣时间
套餐:
已售罄
数量:

一、套件说明

产品型号:TJ-56-282

板子尺寸:62*43mm

供电电压:DC6V

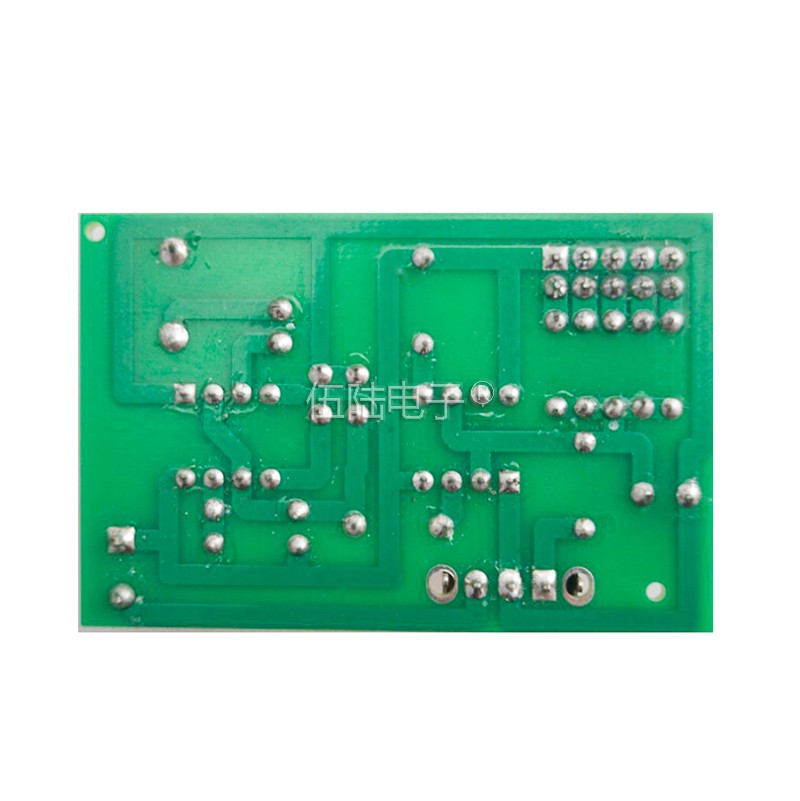

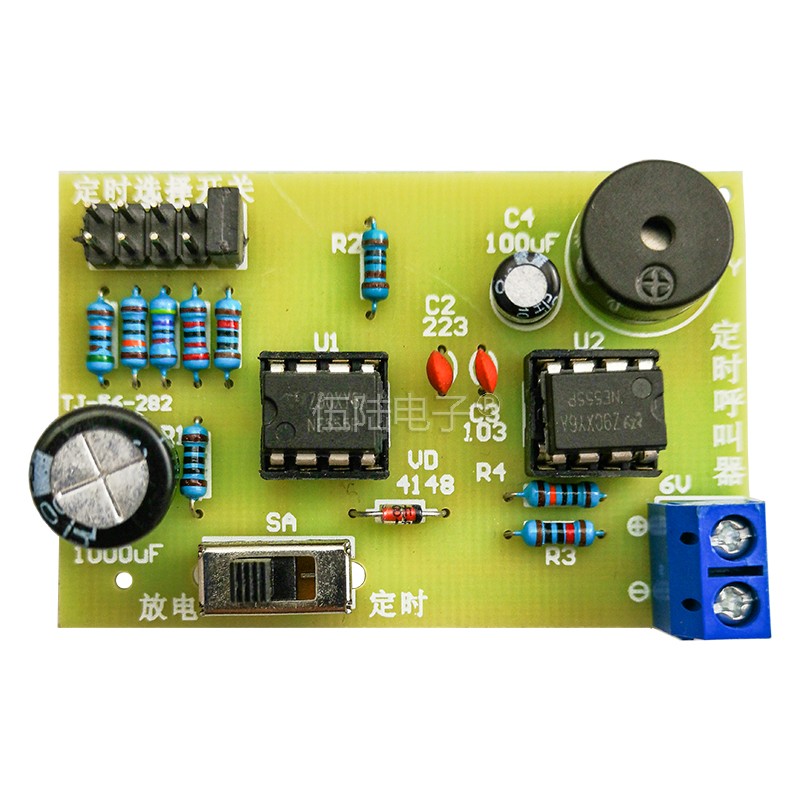

二、成品图片

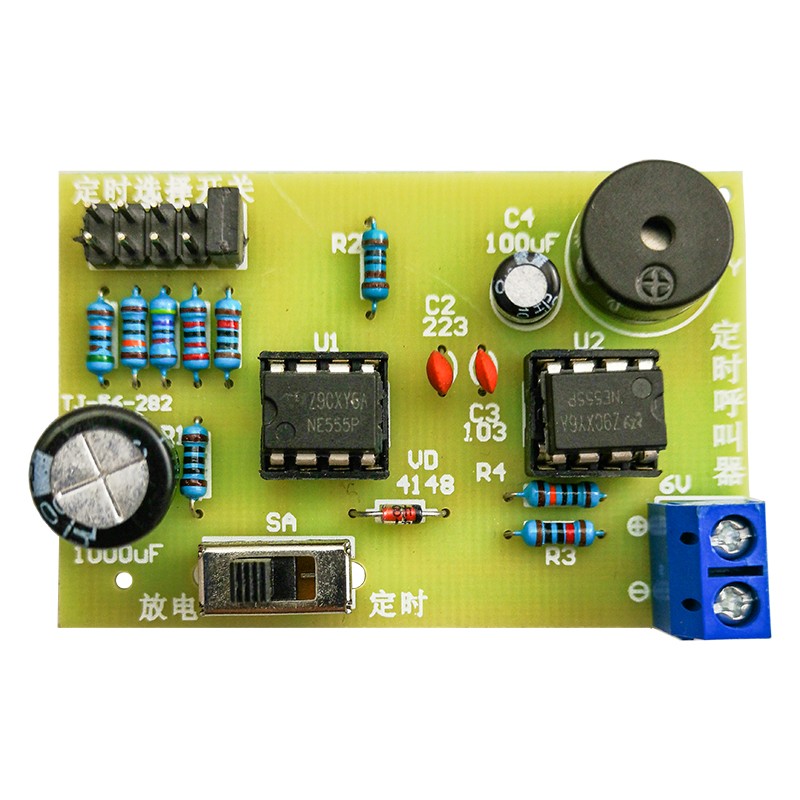

三、发货散件

四、原理说明

   U1及R1、R2、C1 、R5-9组成单稳态触发电路,其中R5-9用以选择定时触发时间,阻值越大,定时越长,U2及R3、R4、C2组成振荡器,通过U2的3脚输出驱动蜂鸣器发出声音。

切换开关SA为电源和定时开关,平时置于放电端,使C1上存储的电荷通过R1彻底放电,此时电路和电池断开不耗电,当开关SA置于定时端时,电源接通,电流经过定时电阻对C1充电,充电期间C1上电压逐渐上升,当电压到达5.5V时,U1输出低电平,VD截止,U2组成的振荡电路开始振荡,驱动蜂鸣器发出声音呼叫。定时的长短通过SS上的短路帽选择合适的电阻来确定。

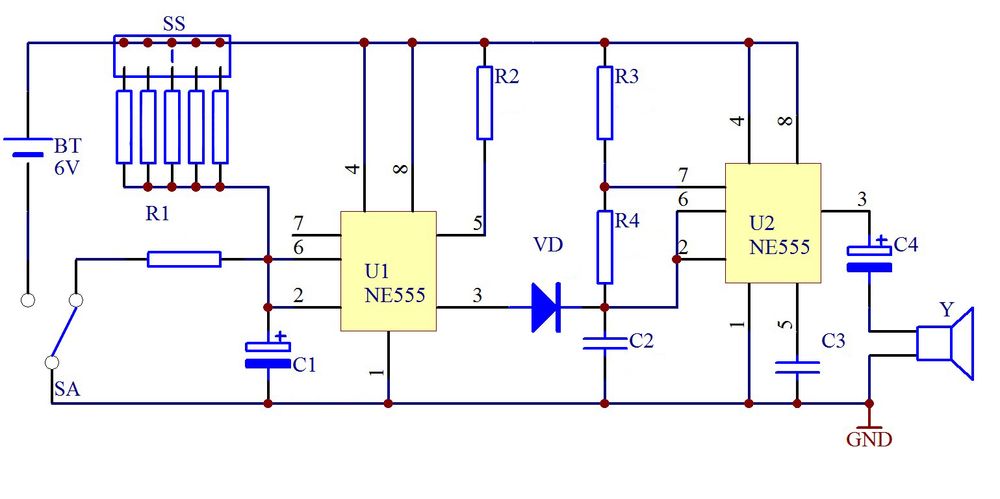

五、电路图



属性 参数
总库存 29997 件
商家编码 TJ-56-282
商品重量 0 g
每人限购 0 件
包邮政策 满38包邮(特殊地区除外)
可否开票 可提供开票
可否保修 可提供保修
