声光控触摸多用延时电路套件声光延时套件触摸延时套件

¥14.3

编码： JS-56-58

有货 999999

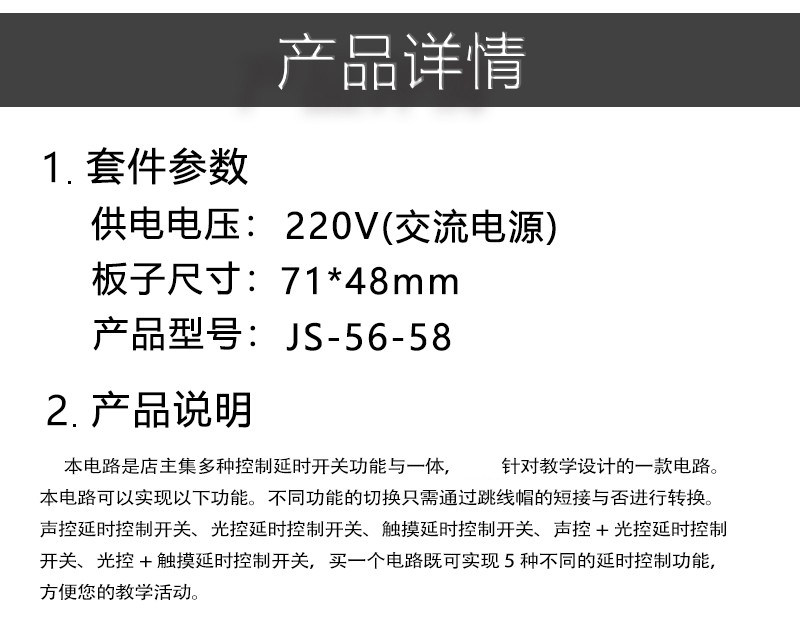

产品型号：JS-56-58

本电路是店主集多种控制延时开关功能与一体，**针对教学设计的一款电路。本电路可以实现以下功能。不同功能的切换只需通过跳线帽的短接与否进行转换。

买一个电路既可实现5种不同的延时控制功能，方便您的教学活动。

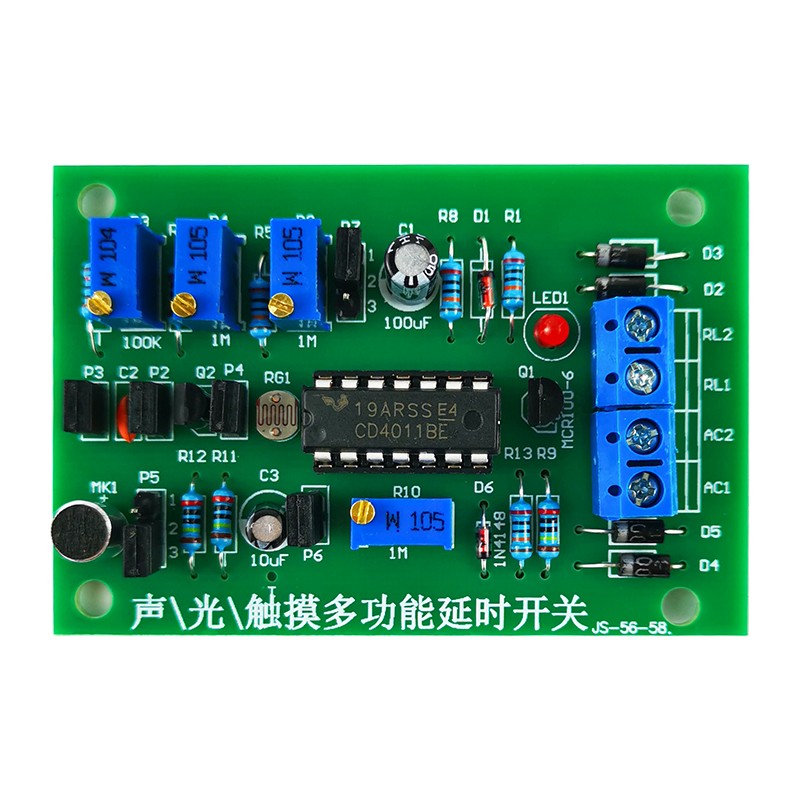

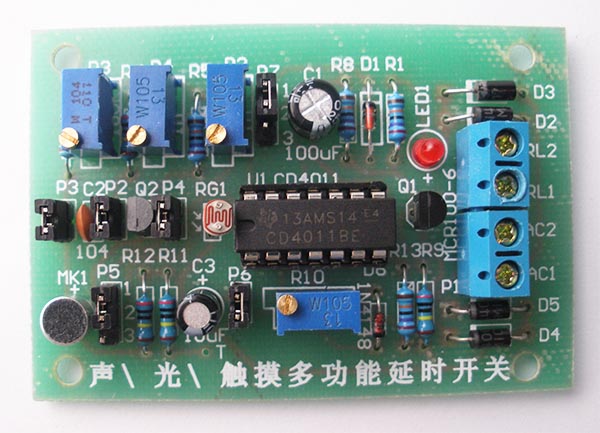

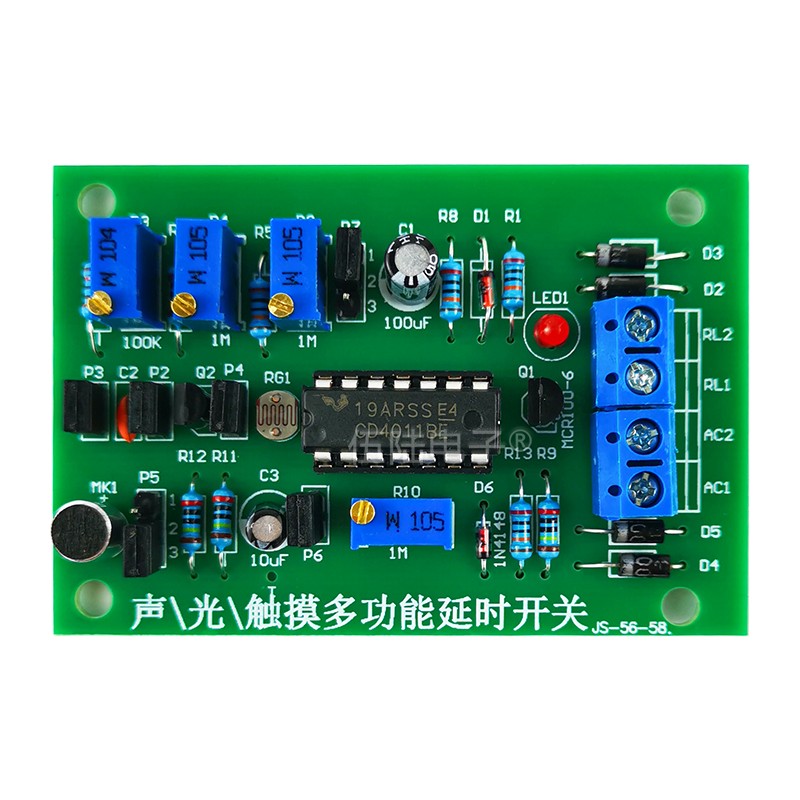

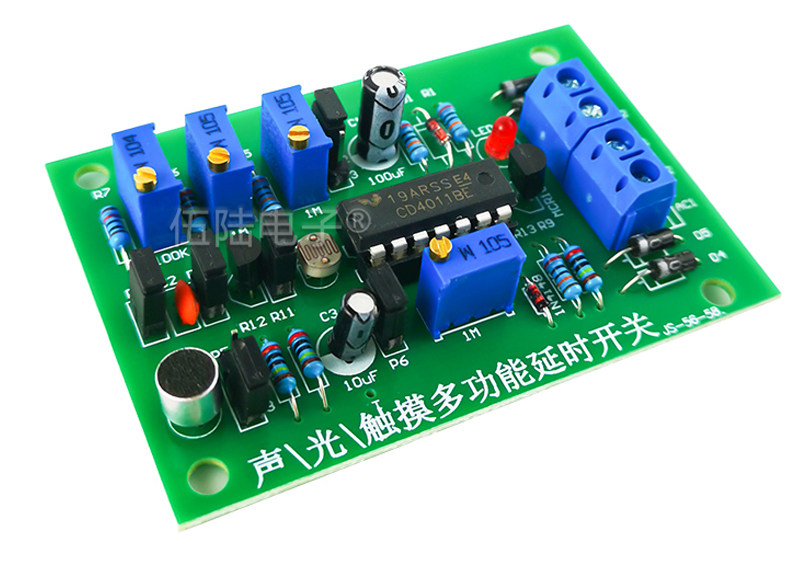

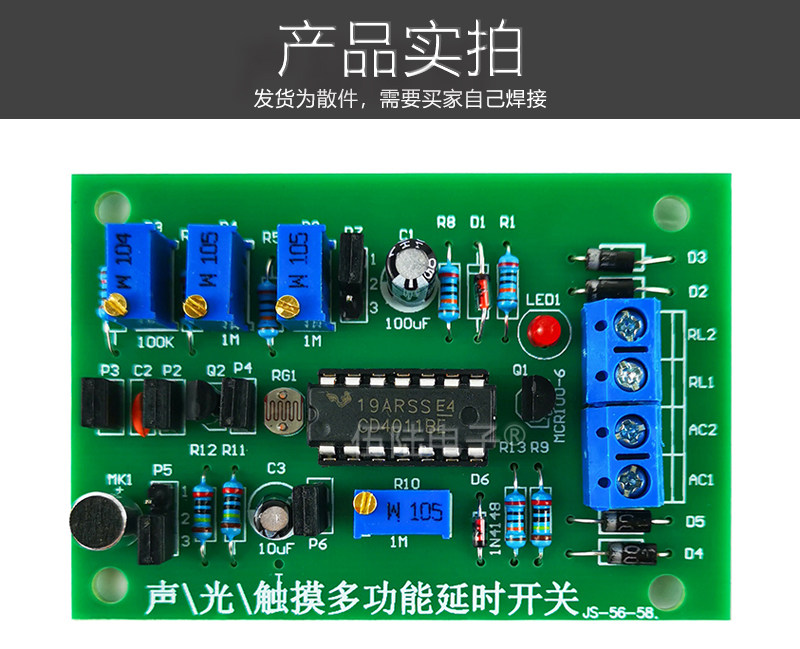

一、实物拍照展示

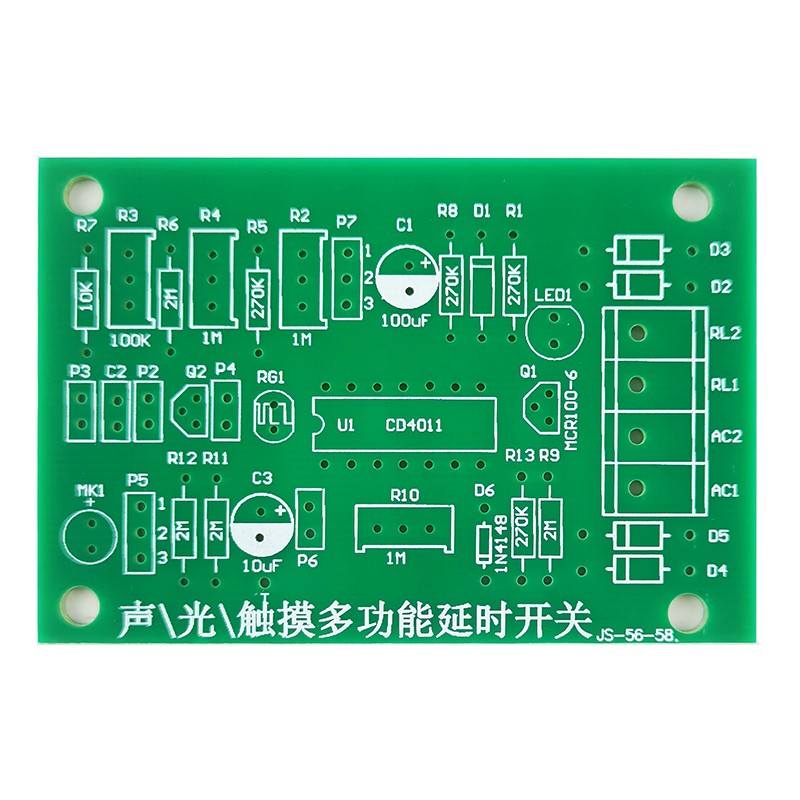

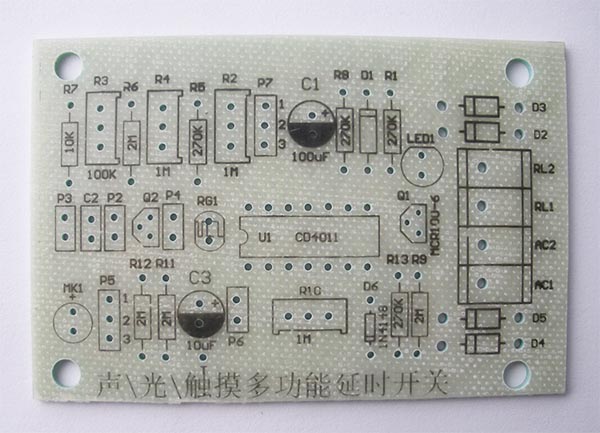

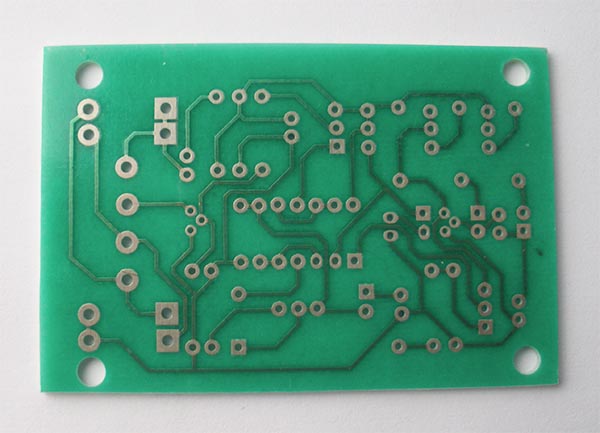

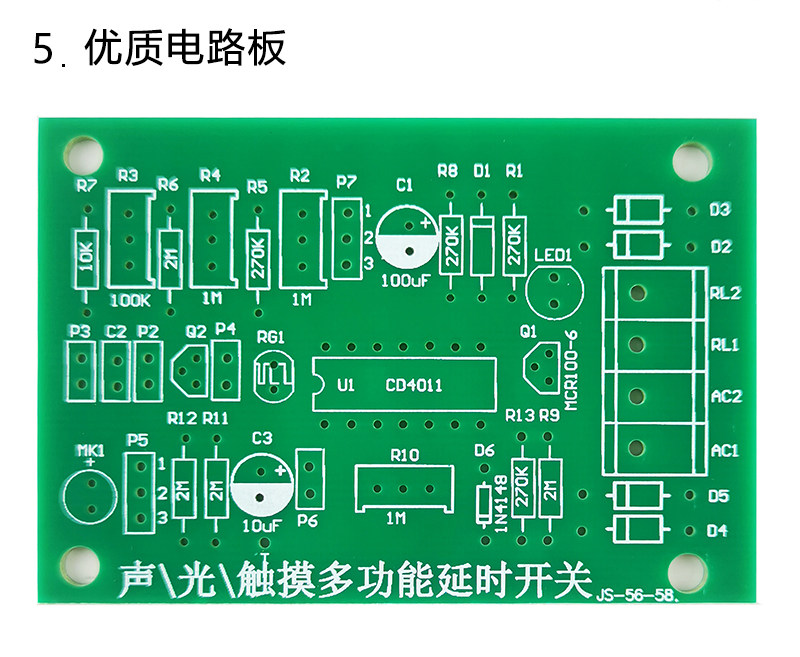

二、**PCB板

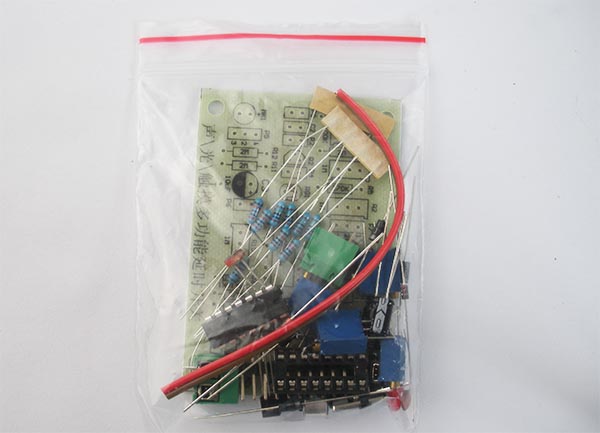

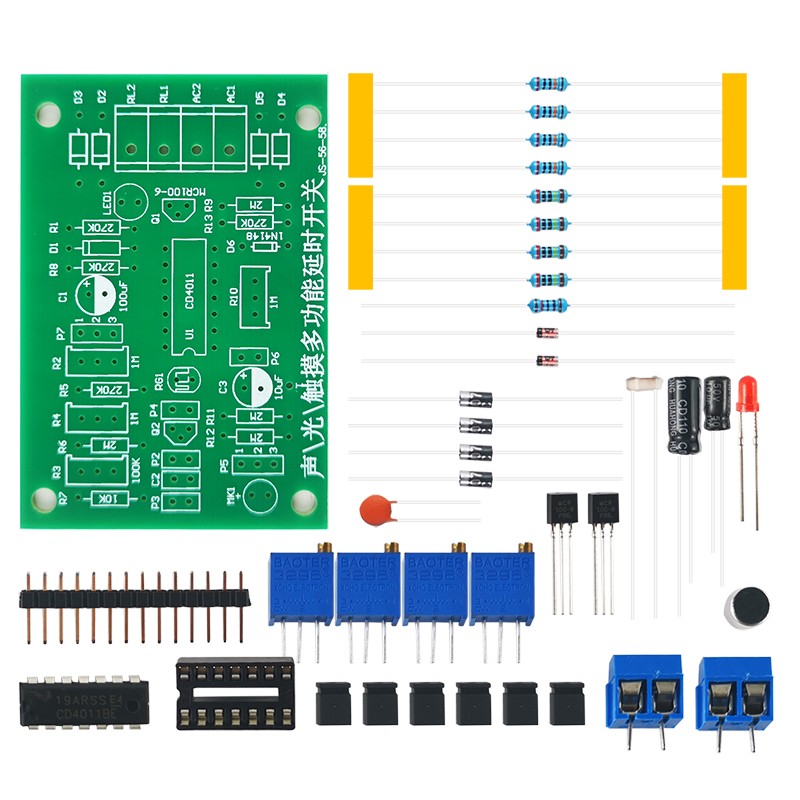

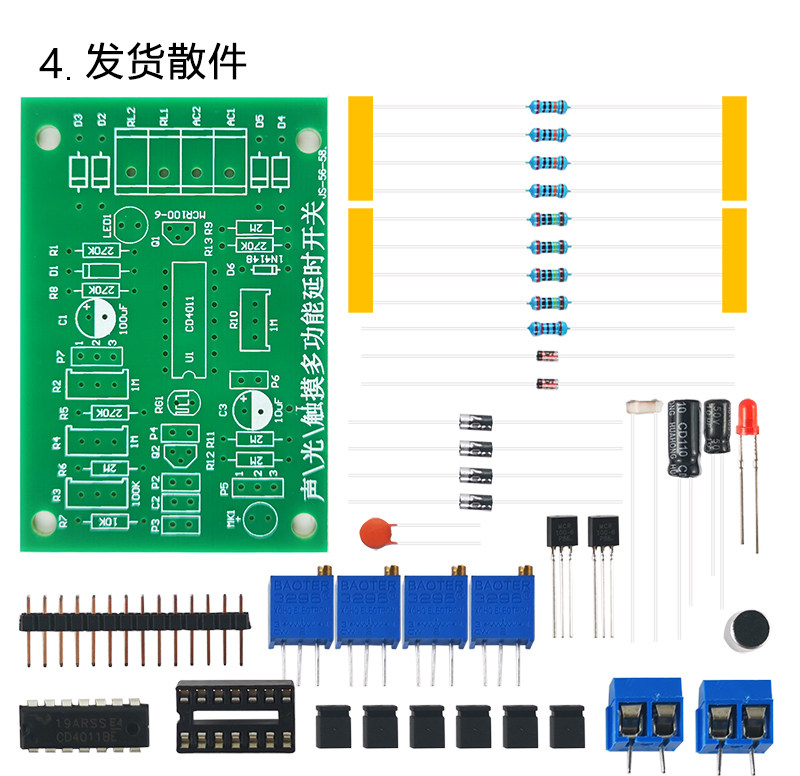

三、配好的套件

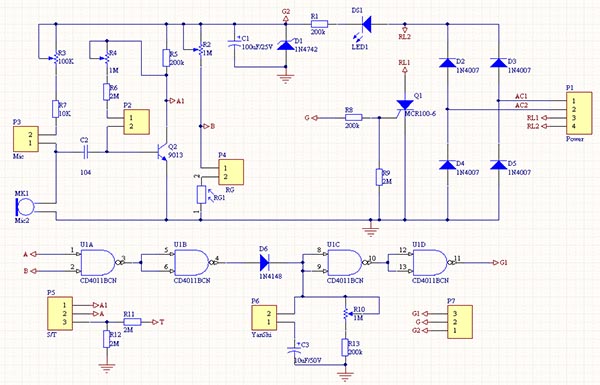

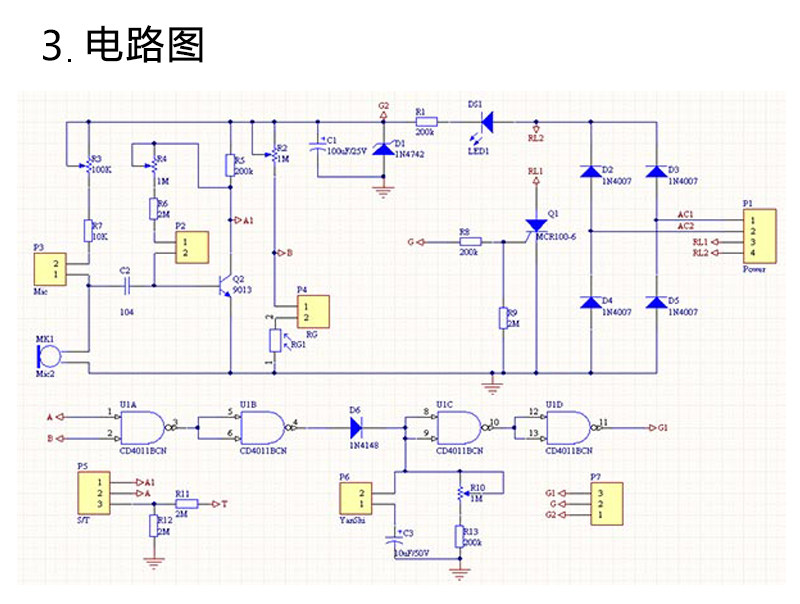

四、电路原理图

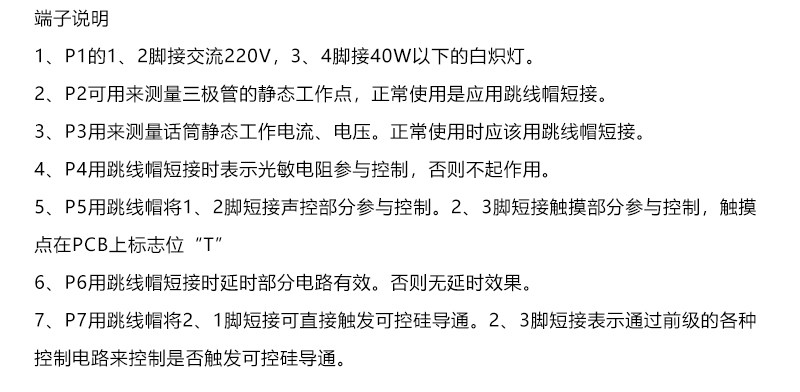

五、端子说明

1、P1的1、2脚接交流220V，3、4脚接40W以下的白炽灯。

2、P2可用来测量三极管的静态工作点，正常使用是应用跳线帽短接。

3、P3用来测量话筒静态工作电流、电压。正常使用时应该用跳线帽短接。

4、P4用跳线帽短接时表示光敏电阻参与控制，否则不起作用。

5、P5用跳线帽将1、2脚短接声控部分参与控制。2、3脚短接触摸部分参与控制，触摸点在PCB上标志位“T”

6、P6用跳线帽短接时延时部分电路有效。否则无延时效果。

7、P7用跳线帽将2、1脚短接可直接触发可控硅导通。2、3脚短接表示通过前级的各种控制电路来控制是否触发可控硅导通。
