产品名称：20秒语音录音套件

TJ-56-164

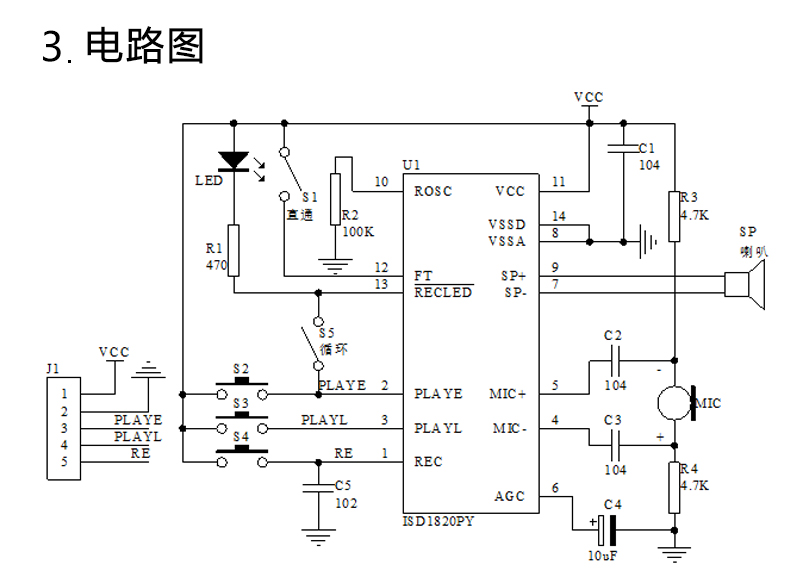

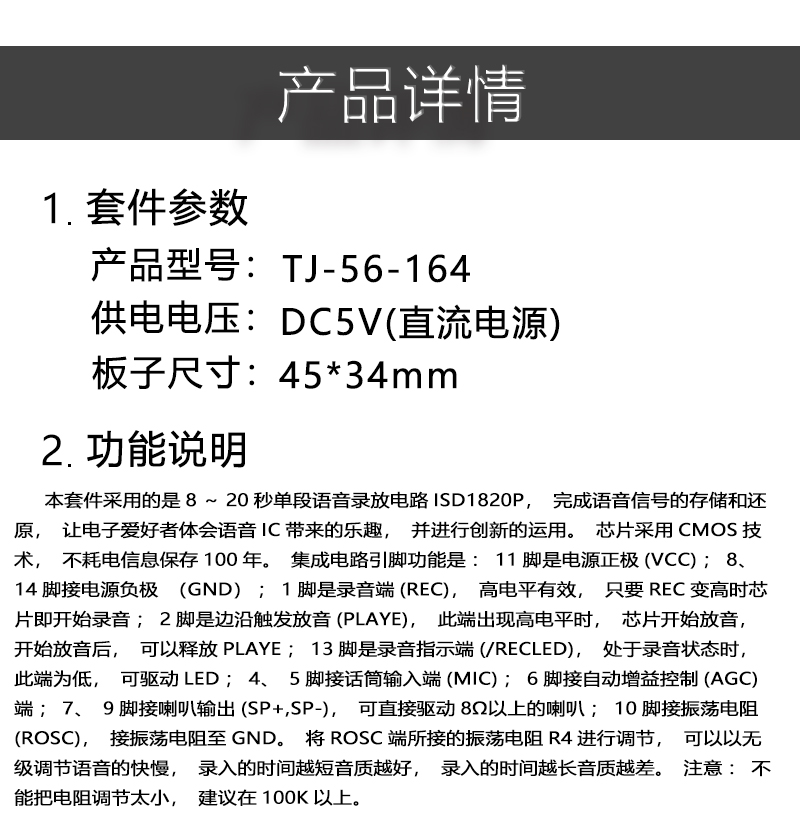

一、电路说明：

本套件采用的是8～20秒单段语音录放电路ISD1820P，完成语音信号的存储和还原，让电子爱好者体会语音IC带来的乐趣，并进行创新的运用。芯片采用CMOS技术，不耗电信息保存100年。集成电路引脚功能是：11脚是电源正极(VCC)；8、14脚接电源负极（GND）；1脚是录音端(REC)，高电平有效，只要REC变高时芯片即开始录音；2脚是边沿触发放音(PLAYE)，此端出现高电平时，芯片开始放音，开始放音后，可以释放PLAYE；13脚是录音指示端(/RECLED)，处于录音状态时，此端为低，可驱动LED；4、5脚接话筒输入端(MIC)；6脚接自动增益控制(AGC)端；7、9脚接喇叭输出(SP+,SP-)，可直接驱动8Ω以上的喇叭；10脚接振荡电阻(ROSC)，接振荡电阻至GND。将ROSC端所接的振荡电阻R4进行调节，可以以无级调节语音的快慢，录入的时间越短音质越好，录入的时间越长音质越差。注意：不能把电阻调节太小，建议在100K以上。

二、工作电压：DC 3V--5V(推荐5V)

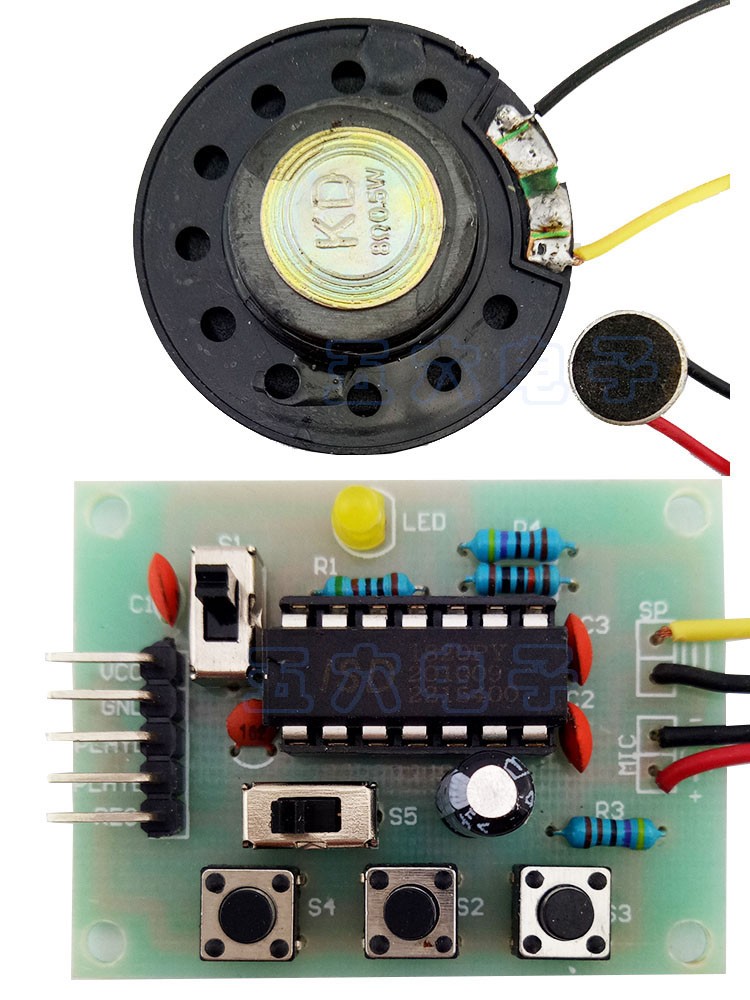

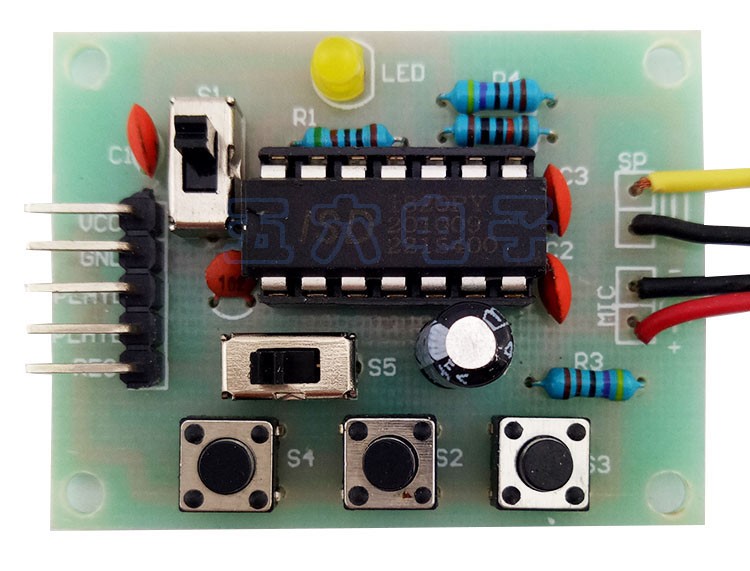

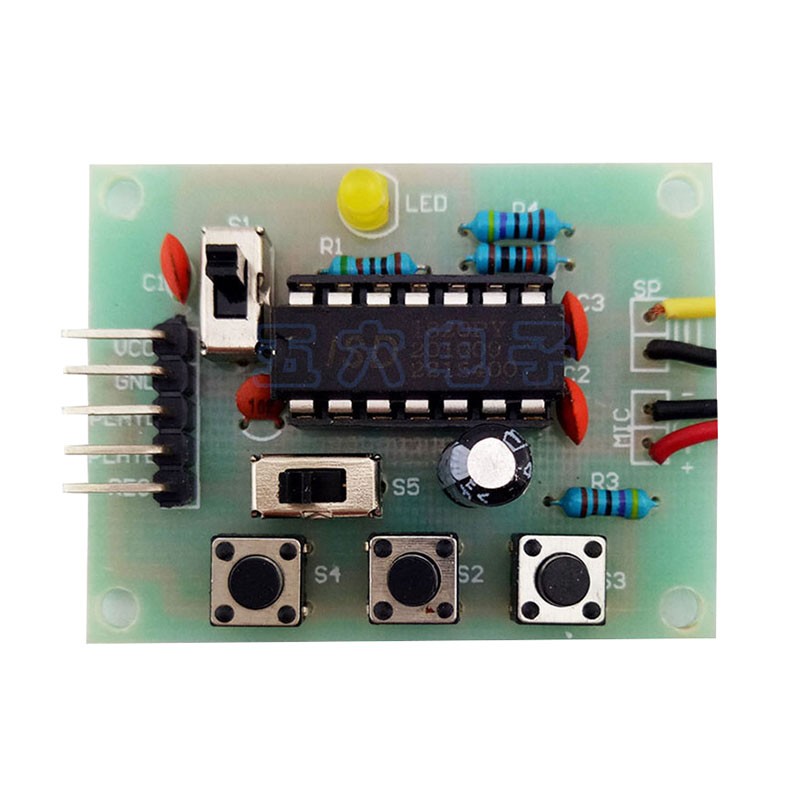

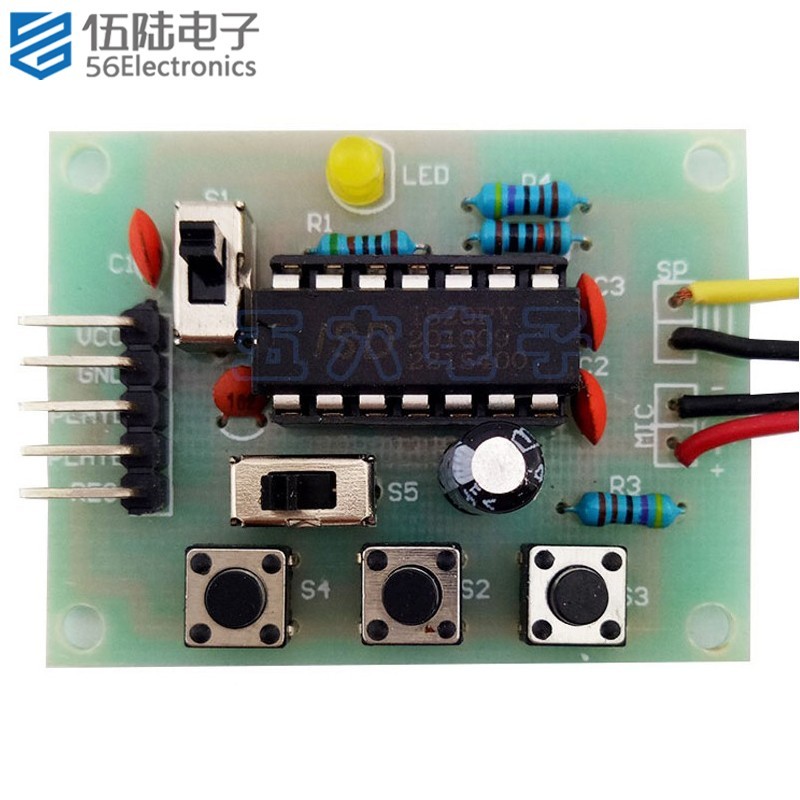

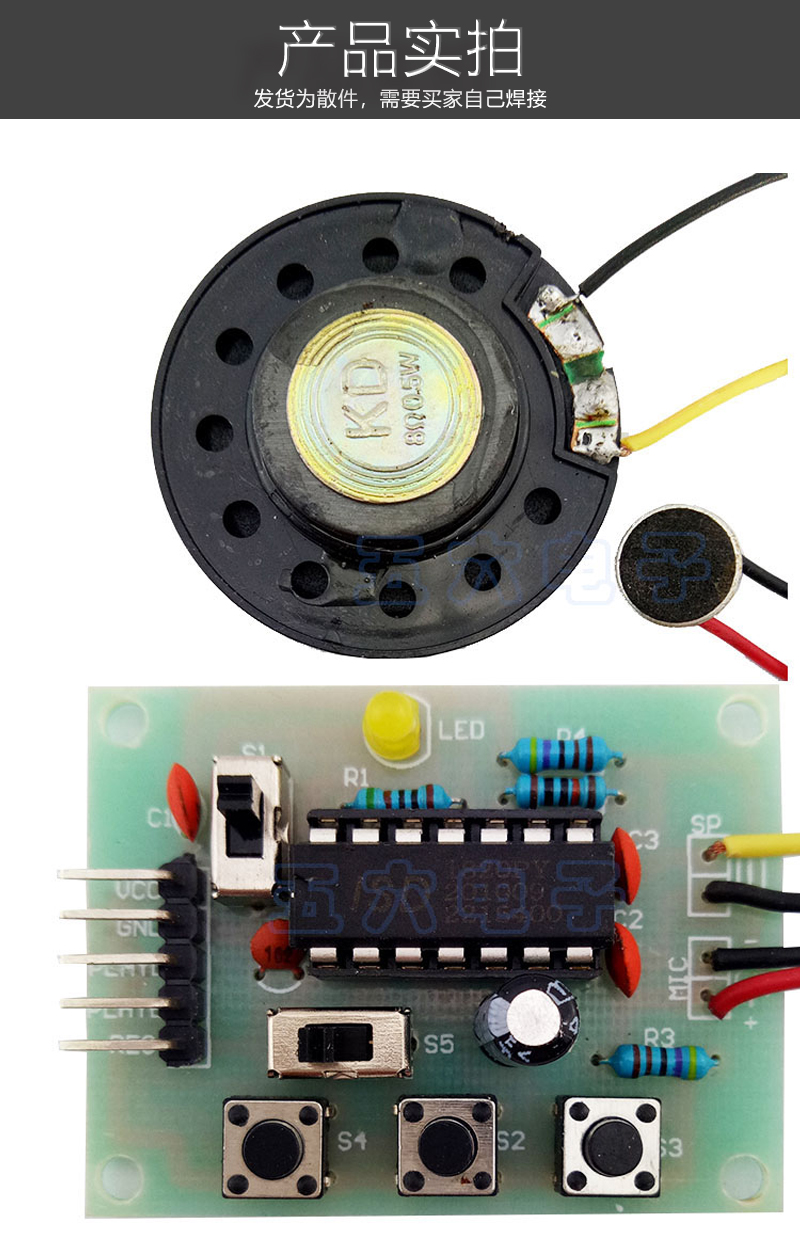

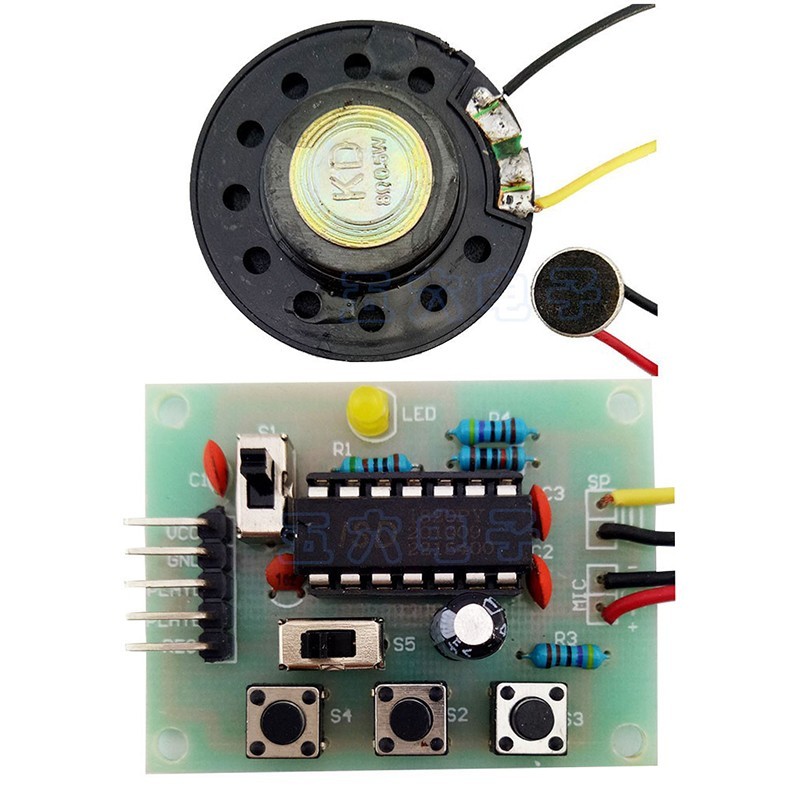

三、产品成品图

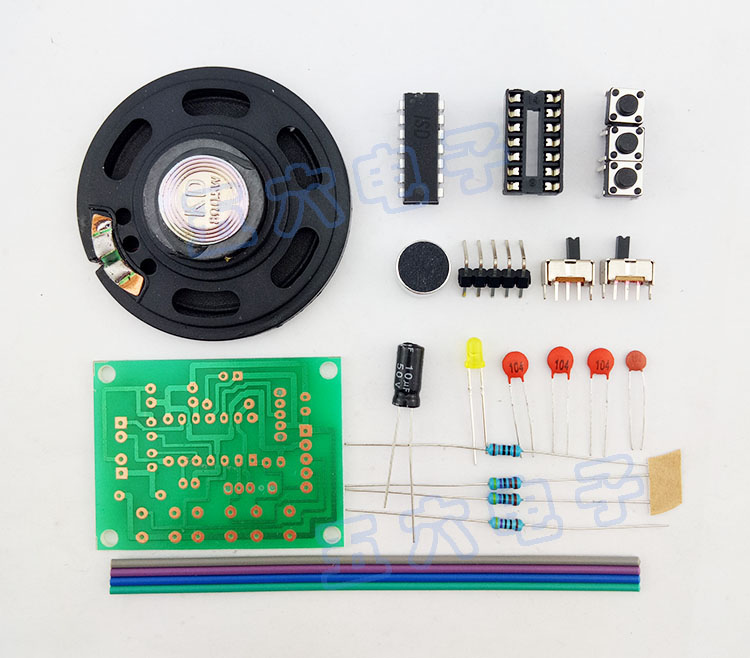

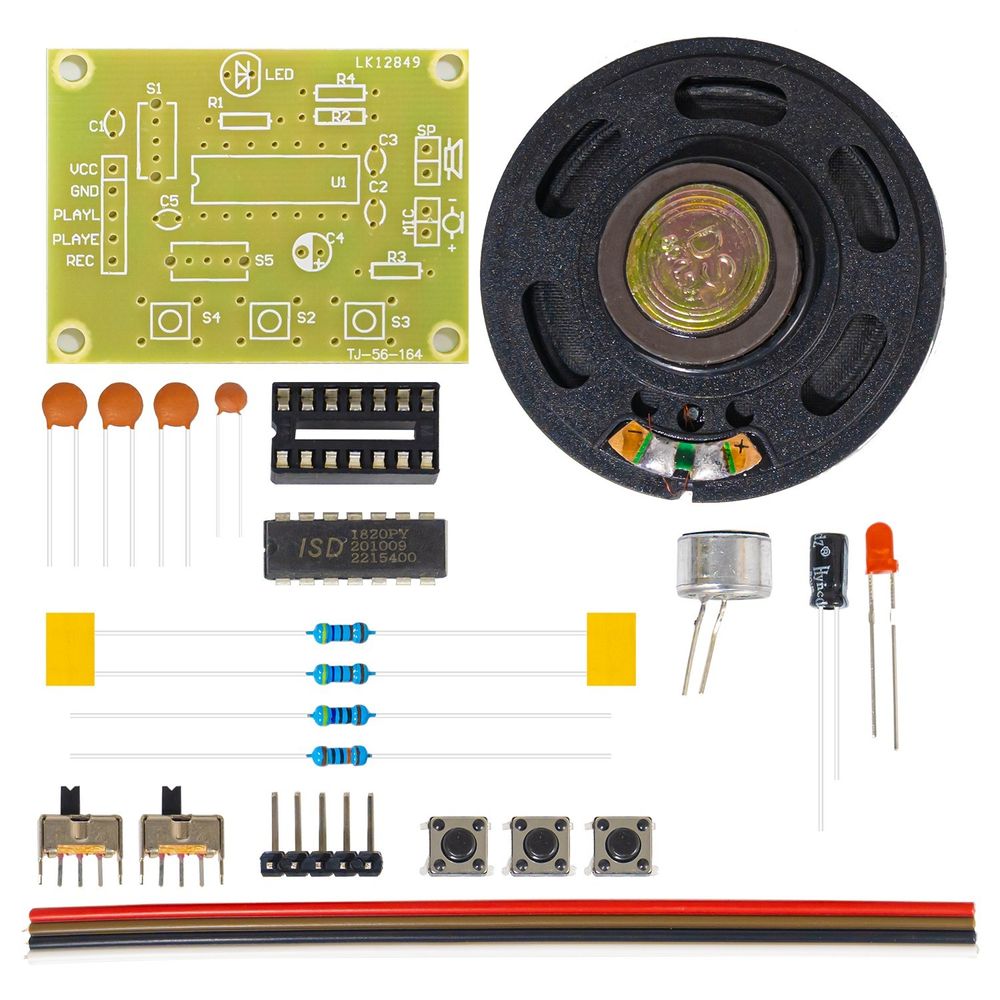

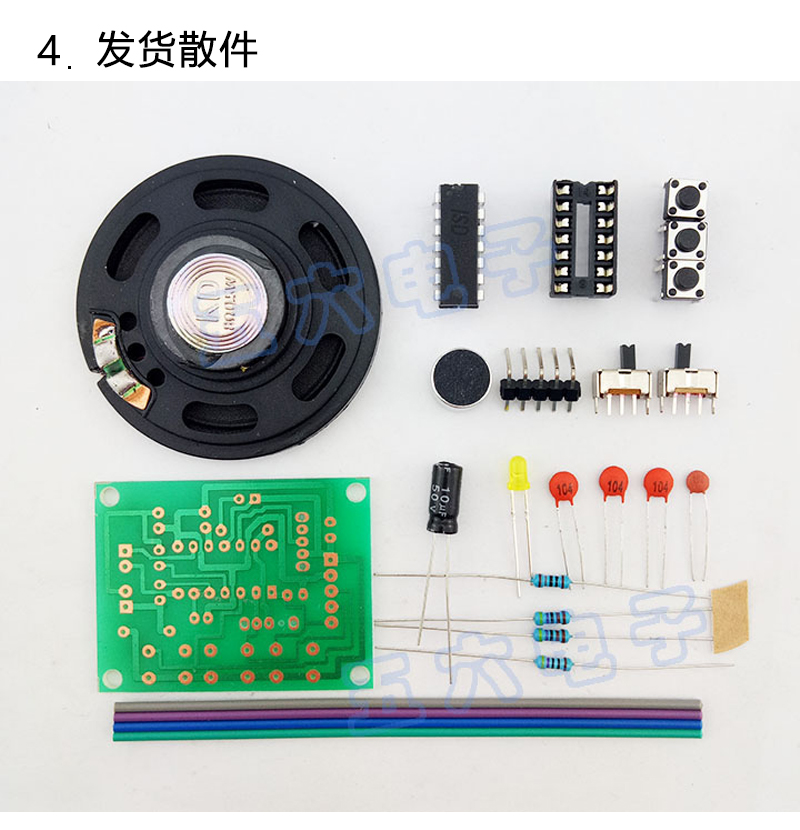

四、产品散件图

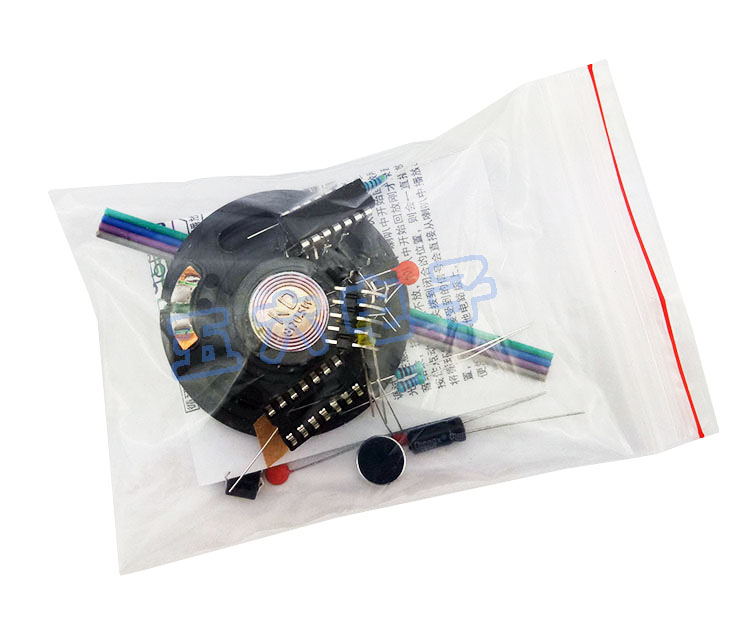

本产品采用**自封袋包装，方便淘友保存使用。

五、套件适用范围

本套件适用于大中专学校的学生教学实验和电子专业学生技能鉴定考核，是电子专业课，通信技术、信息技术、机电自动化控制的好教材（材料）。也是中小学生开展第二课堂活动的好教材。

六、温馨提示

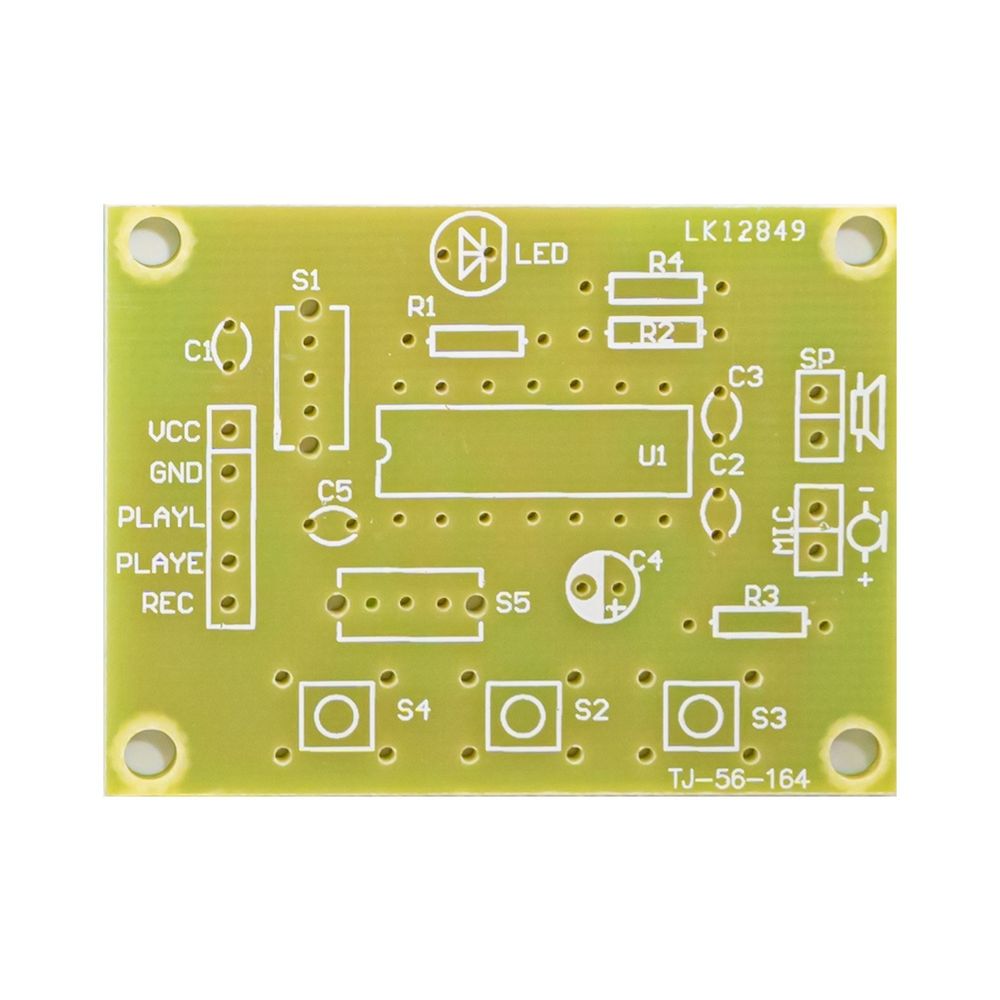

注意：本套件包括PCB板、电子元件、话筒、喇叭。不包含电源或电池盒，请买家自备。录音时间分别是8S 12S 20S。

焊接小提示：

1、元件从体积小的开始焊接，然后再焊接大的。

2、焊接好后，请自助调试，焊接没出错的话都可以成功。

电子DIY失败很正常，与各人的动手能力、技术水平关系很大。我们不能**每一位朋友都能DIY成功，但是我们承诺做到的售后服务，尽大努力协助各位朋友完成制作。我们**硬件电路、PCB布线是没有问题。如果您有一定的动手能力，能看懂硬件电路并懂得判断和修理可能出现的电路故障，则可以制作成功。我们本着对客户负责的态度没有隐瞒任何可能存在的问题。此免责声明只针对套件，套件不是成品，不可能获得成品一样的品质。如果您不能接受，或者您对自己的动手能力没有信心，请不要购买此套件。您只需要按照图纸上的说明将电子元器件安装焊接好，即可享受焊接成功带来的无限乐趣！！

当遇到制作出来的成品没有达到我们所描述的效果时，请先不要急于给我们评价，记得联系我们的售后服务。谢谢合作，五六电子祝朋友们购物愉快！
