多重保护稳压电源套件 中职电工电子竞赛 故障检修板 工艺实训
多重保护稳压电源套件
**提示：该套件为中职电工电子竞赛套件，
多重保护稳压电源套件 线路板已经设置了三个故障。请根据灯光与电机控制电路原理图进行故障排除。
产品型号：TJ-56-355
板子尺寸：165*75mm
工作电压：12V交流电压
电路功能：
1.具有整流、滤波、稳压功能，输出稳压电压由RP1控制。 2.过压与欠压保护功能 3.开机延时供电，防止浪涌电压冲击负载。减少损失。
工作原理：
1. 交流输入部分
（1）VD1~VD4完成整流作用。 （2）C1初级滤波作用。
2．串联稳压电路
（1）采样电路
R5、RP1、R6组成串联分压电路，完成稳压部分的采样。
（2） 基准电压电路
R4提供称击穿电流给VD5产生稳定电压，在VT3的E极形成基准电压。
（3）放大
采样后的电压与VD5的参考电压比较后，产生误差信号提供给VT1放大后推动VT2。
（4）调整电路
调整管VT2串联在初级滤波与负载电路之间，由VT1提供的放大信号调整VT2内部的导通程度从而分担不同电压，**输出电压的稳压。
3．欠压保护电路
交流输入的电压经过S1送给R7/RP2/R8组成的分压采样电路，如果TP7的电压低于过设定的低保护电压阀值，则VT6截止，VT7导通，VT8和VT9截止，VT10和VT11组成的复合管导通，有电流通过继电器吸合动作，断开负载R26的供电，保护负载的安全，并且红色LED1 亮警示。
4．过压保护电路
交流输入的电压经过S1送给R9/RP3/R10组成的分压采样电路，如果TP8的电压低于过设定的高保护电压阀值，则VT4导通，VT5截止，VT8和VT9截止，VT10和VT11组成的复合管导通，有电流通过继电器吸合动作，断开负载R26的供电，保护负载的安全，并且红色LED1 亮警示。
5．开机延时供电保护电路
开机瞬间C4的电压为0V而且不能突变，VT8和VT9截止，VT10和VT11组成的复合管导通，有电流通过继电器吸合动作，负载R26的无供电，保护负载的安全，并且红色LED1 亮警示。
开机后电源通过R20/RP4/R21对C4的进行充电，当C4两端的电压**过一定值时(TP10的电压**过7.2V)，VT8和VT9导通，VT10和VT11组成的复合管截止，无电流通过继电器释放动作，正常供电去负载R26，绿色LED2 亮表示工作正常。

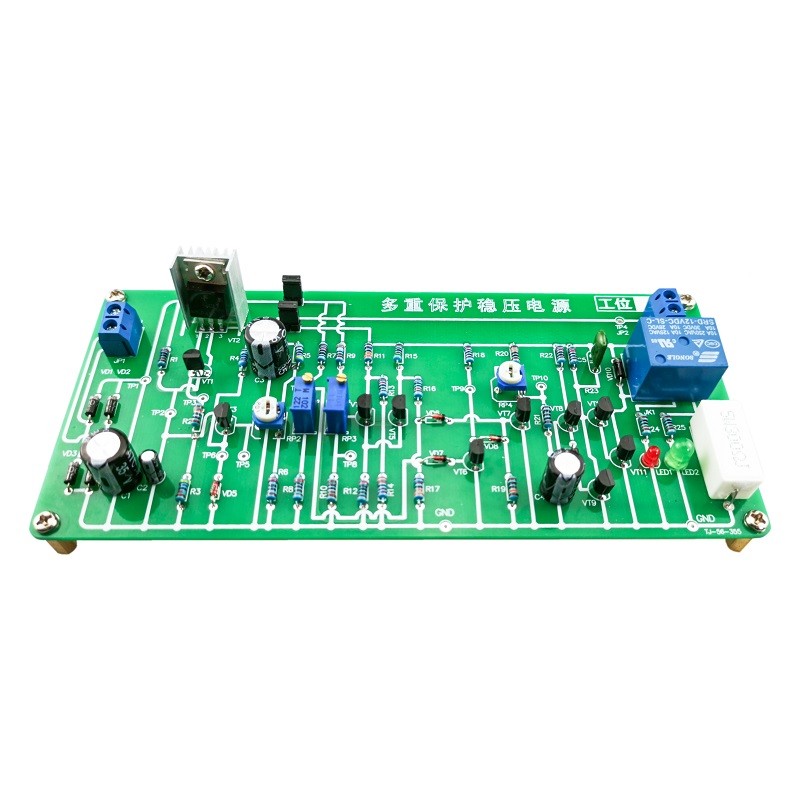

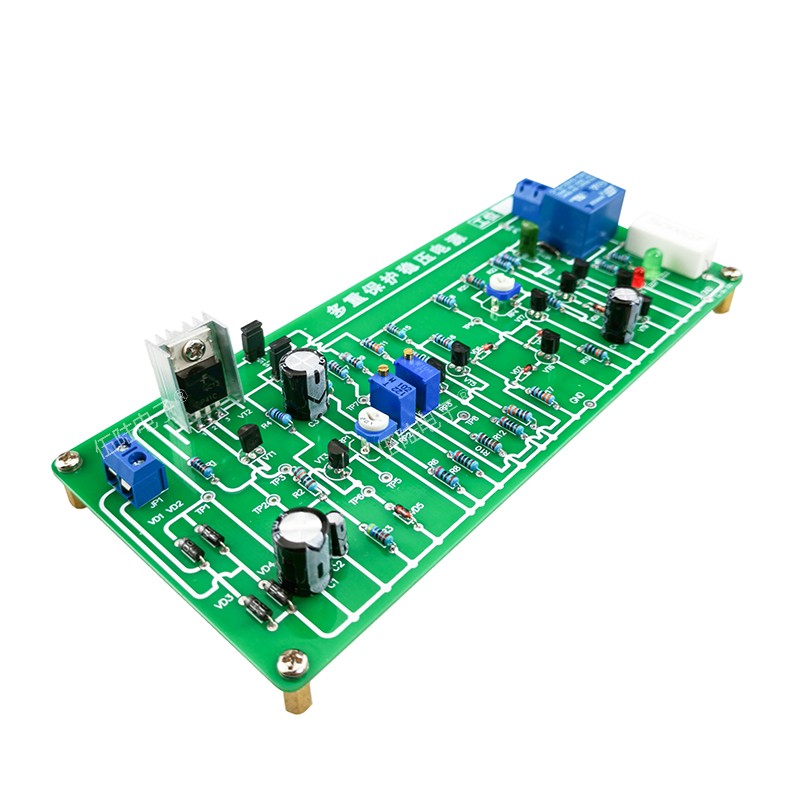

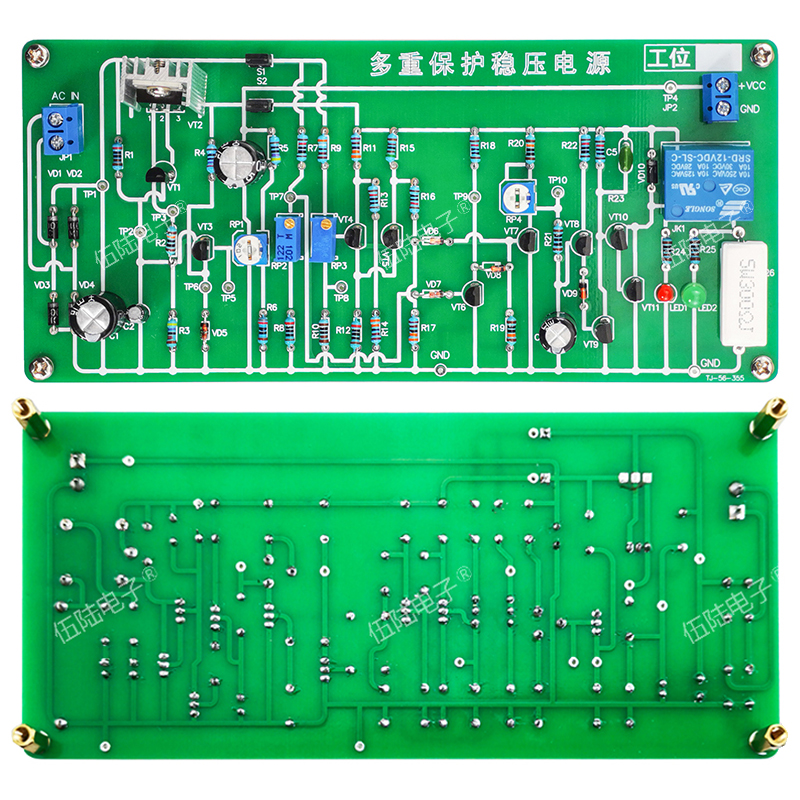

成品图：

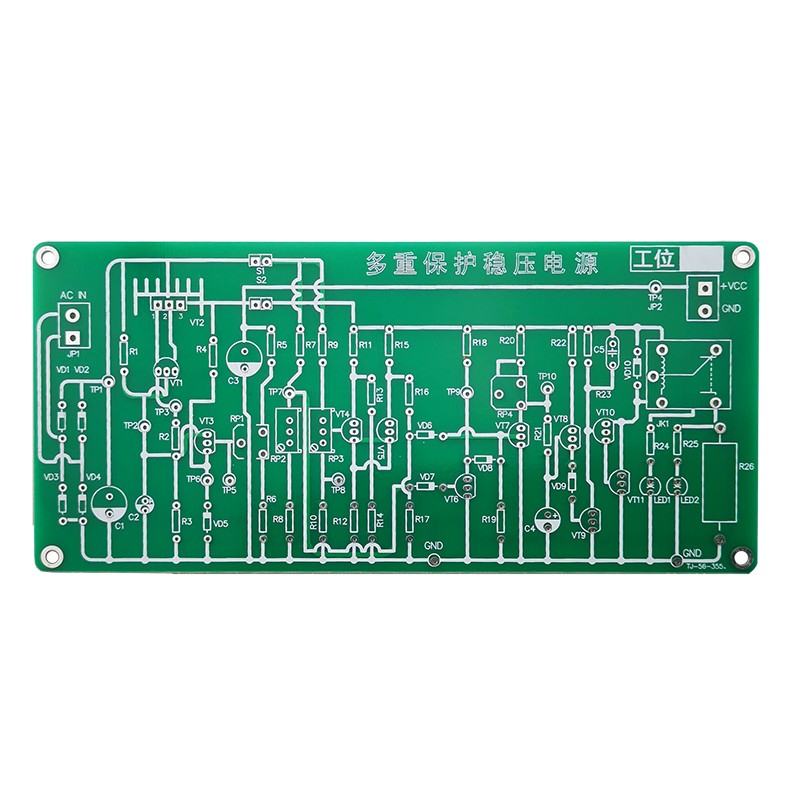

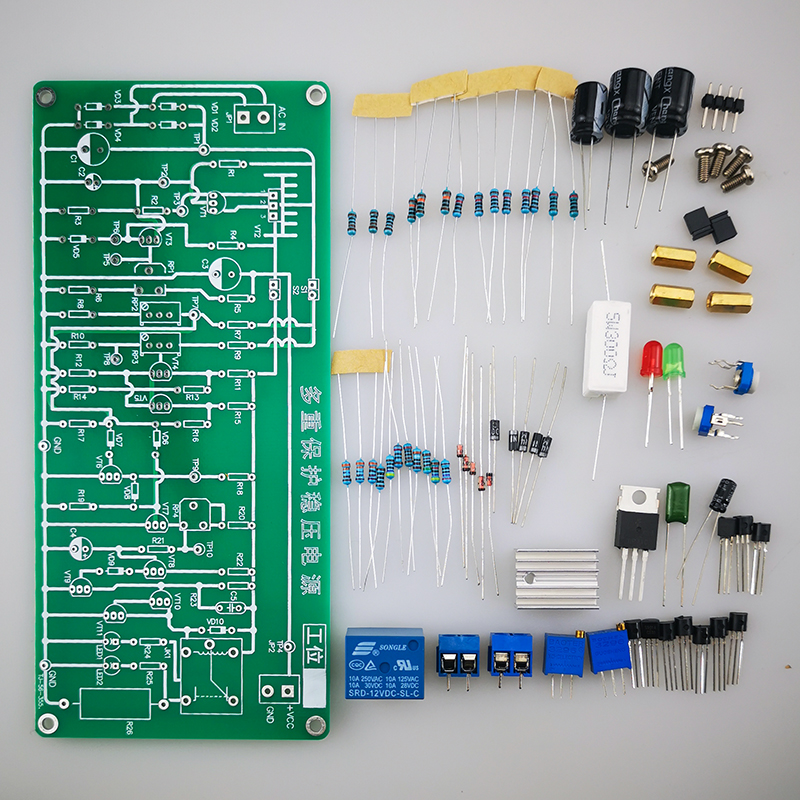

散件图：

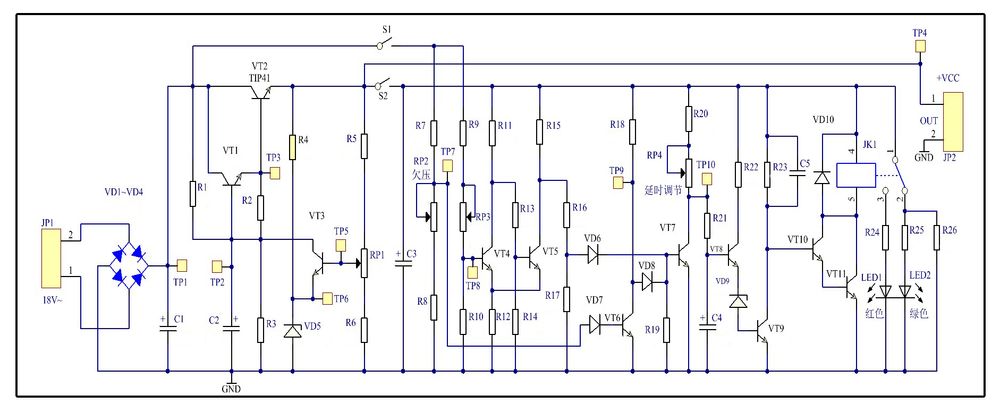

电路图：
| 属性 | 参数 |
|---|---|
| 总库存 | 19998 件 |
| 商家编码 | TJ-56-355 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
