本套件是上海市“星光计划”电子产品装配与调试竞赛项目套件，也是广东省电子装配套件

产品型号：JS-56-100

按照职业院校电子技能竞赛“电子产品装配与调试”项目要求命题，套件设计规范合理，可供职业院校技能实训、选拔、竞赛培训使用。

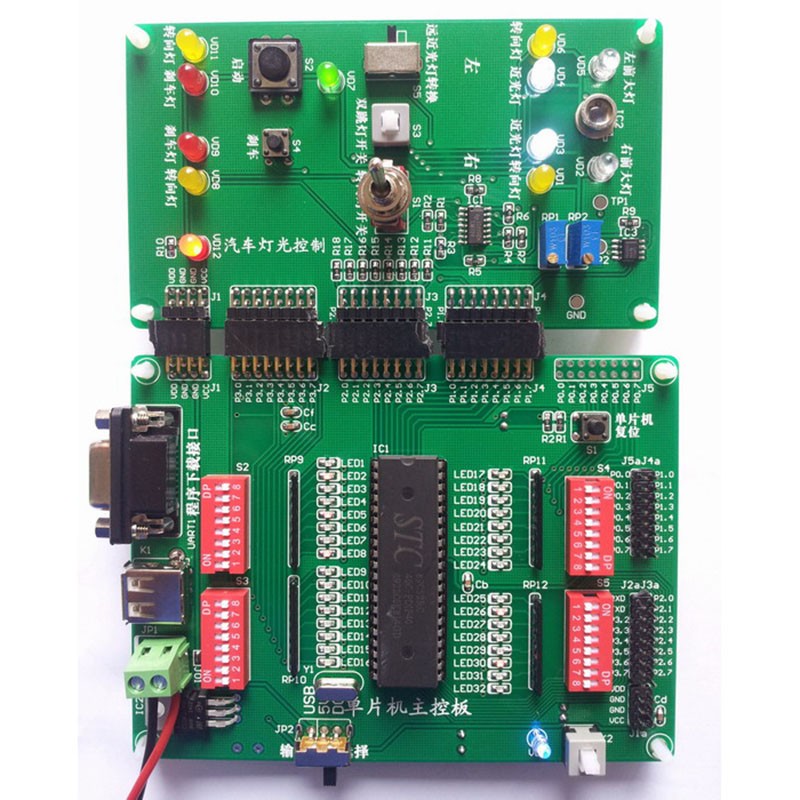

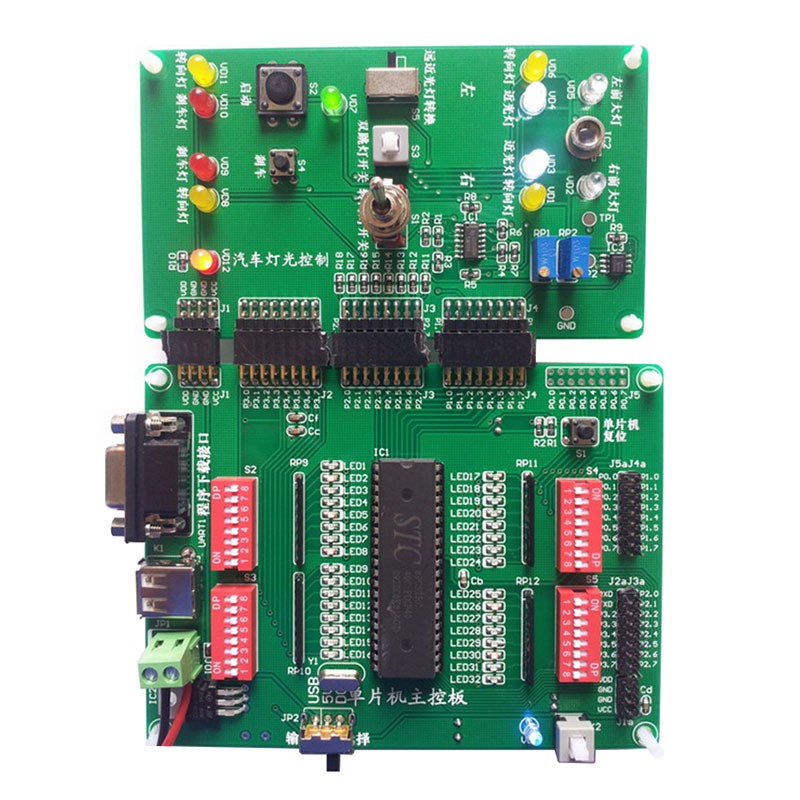

一、装配后的效果图

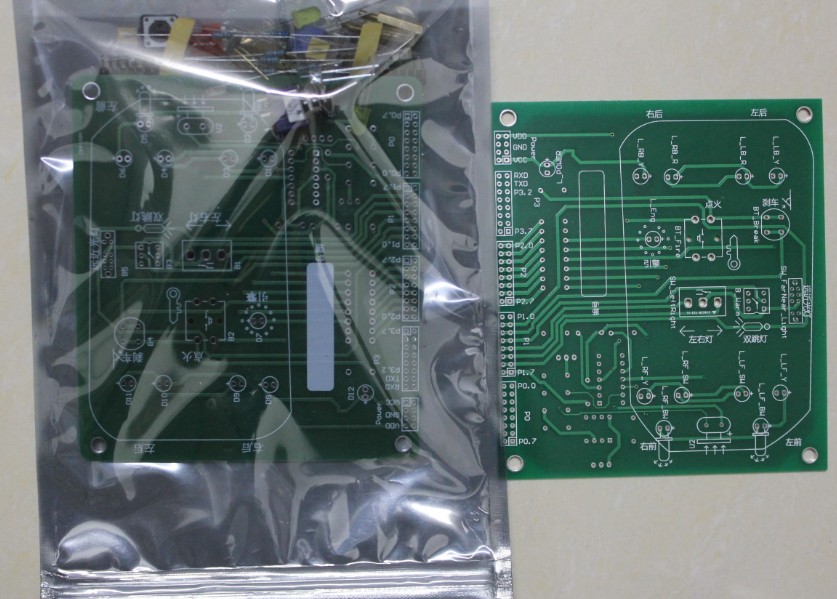

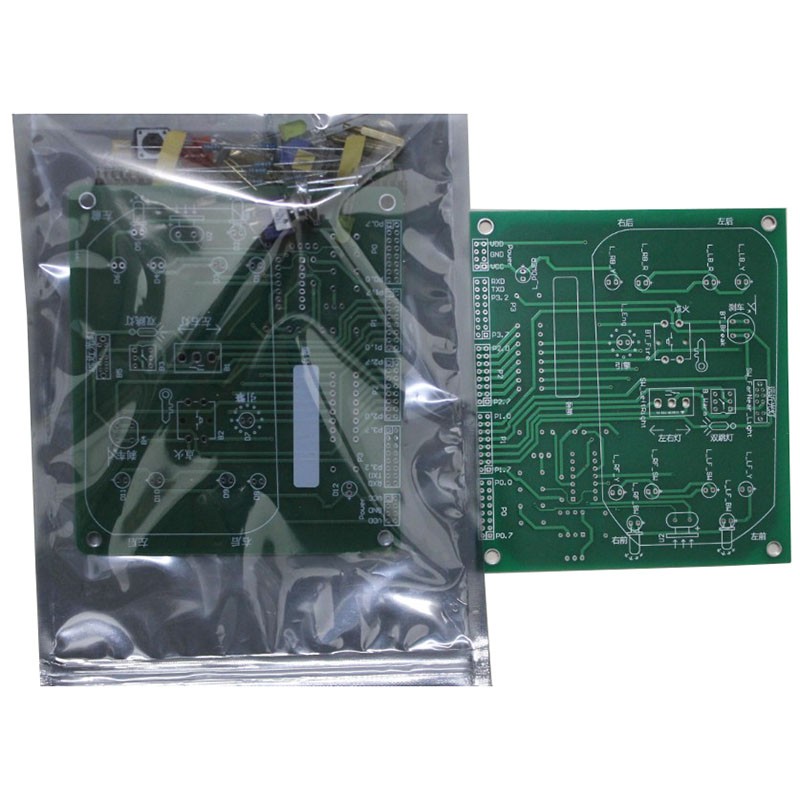

二、套件元件包

三、配套组装任务

四、套件说明

新能源汽车灯光控制系统模拟板由主机板和车辆灯光操作模拟板组成。主机板由单片机系统基本电路组成，I/O接口引伸到侧面双排弯针接插件座上。

车辆灯光操作模拟板含2个远光照明灯（大白光LED灯D2和D5），2个近光灯（小白光LED灯D3和D4），前左转方向灯（D6）、前右转方向灯（D5）、后左转方向灯（D11）、后右转方向灯（D8）、均为黄色LED灯，2个红色后刹车灯（D9和D10），一个绿色LED发动机启动指示灯（D7）和一个红色电源指示灯（D12）；方向灯操作三位钮子开关（B1），示警灯开关（B3），前照明灯三位拨动切换开关（B5）（状态为关、近光灯、远光灯），刹车红色按钮（B4），发动机启动黑色按钮（B2）。车辆会车前照灯光自动切换感应光电池传感器（U2）。车辆灯光操作模拟板通过三个双排接插件弯针插头（16+16+8针）与主机板的P1、P2口和Power口相连。

主机控制主板开机自检：

分开车辆灯光操作模拟电路板，在主机板插上下载有自检程序的单片机芯片，经检视无误后通上12VDC，按下主机控制主板电源开关K2（或工作过程中按下S1单片机复位键），主机控制主板上VD1点亮，然后P端口对应的LED按顺序依次点亮，单片机完成主机自检程序，显示无误后再断开电源。

整机调试：

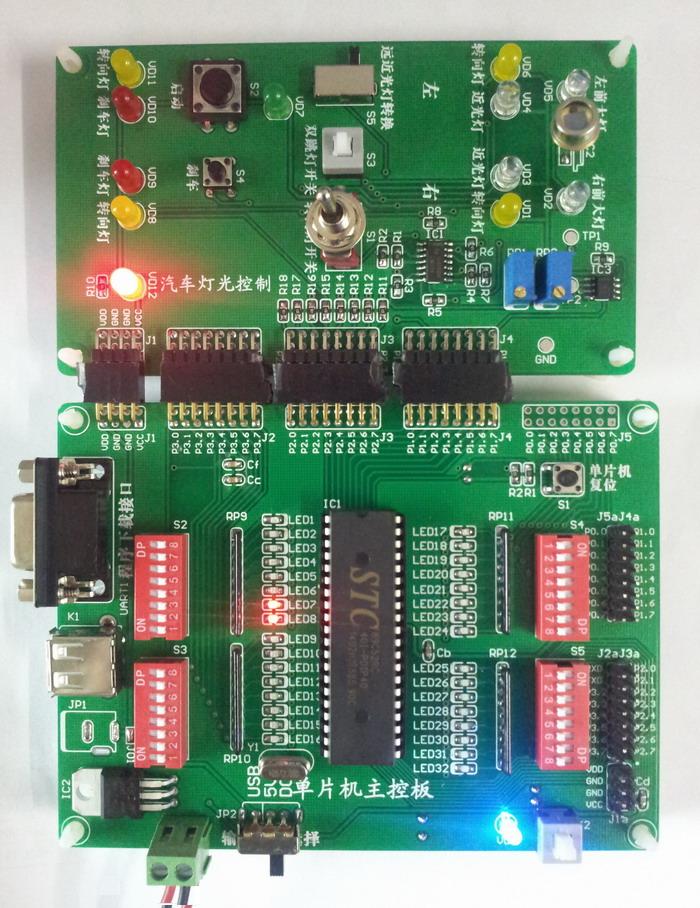

连上车辆灯光操作模拟板，在主机板上插上下载有车辆灯光操作模拟板控制程序的单片机芯片，将方向灯操作三位钮子开关拨向中间位置，前照明灯三位拨动切换开关拨到右面位置，主机板通上12VDC。开机先对车辆灯光操作模拟板进行自检，板上LED全部点亮然后熄灭，进入待机状态。

先调节VR1到中间位置，检测U3芯片的3号脚电平，在光电池从全遮挡到光照下，U3芯片的3号脚电平应能在1-5V之间变化，根据变化的大小，来调节VR1的大小。再根据U3芯片的3号脚电平的变化范围调节VR2的位置，改变U3芯片的2号脚电平，设置对应前照灯光转换的光强度值。

按下发动机启动黑色按钮，2秒后绿色LED发动机启动指示灯亮。按下刹车红色按钮，2个红色后刹车灯点亮。将方向灯操作三位钮子开关拨向左面，黄色左前、左后LED指示灯闪光指示，拨向右面，黄色右前、右后LED指示灯闪光指示，恢复中间位置，方向灯灭。按下示警灯开关，四个黄色LED指示灯闪光指示，再按一下退出。将前照明灯三位拨动切换开关拨到中间位置，点亮近光灯。将前照明灯三位拨动切换开关拨到左面位置，远光灯点亮。照射、遮挡光电池传感器，远、近光灯交替亮灭。再次按下发动机启动黑色按钮，2秒后绿色LED发动机启动指示灯灭。

本套件为散件，含PCB和元器件，购买者需要自己焊接，为电子产品装配与调试竞赛训练套件。
