FSK调制解调电路套件中职电子装配技能世界技能大赛 DIY散件

¥139

编码： JS-56-140

有货 999999

折扣时间

本产品为职业院校技能大赛电子产品装配与调试竞赛套件

产品型号：JS-56-140

一、套件考点：

1.FSK调制解调电路元器件检测、焊接与装配。

2.根据《装配工艺过程卡片》**的FSK调制解调电路元器件，完成下面装配工艺卡片的编制 。

3.选手设计的产品能够实现的所有的功能

二、套件内容：

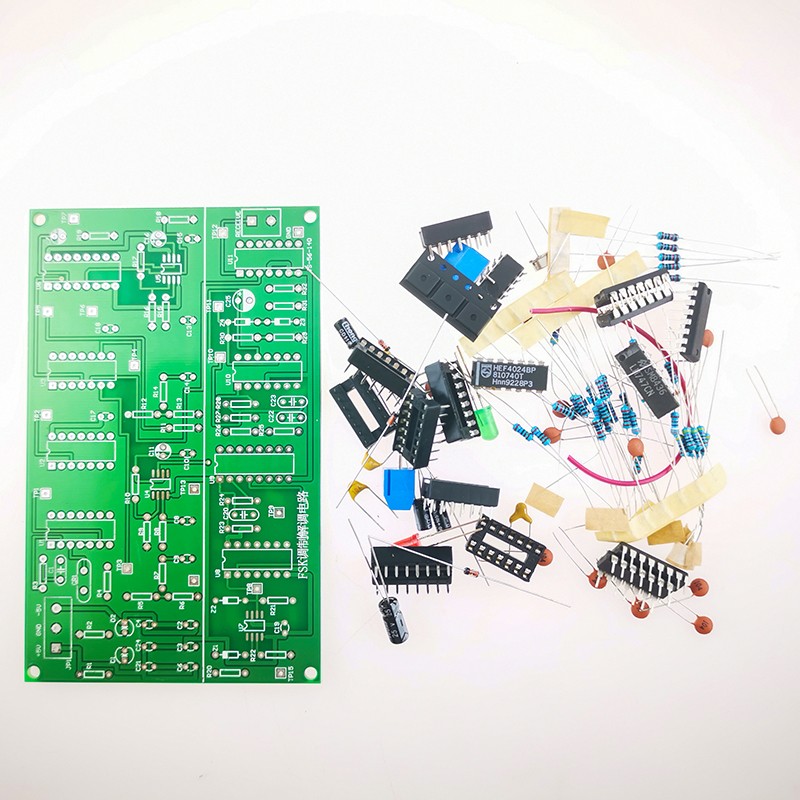

防静电自封袋一只、元器件一套、、电路板一块。

三、电路简介

以数字信号控制载波频率变化的调制方式，称为频移键控(FSK)。

1、FSK调制电路的工作原理：传输的数字基带信号去控制一个模拟开关电路来选择传输的频率，形成了频移键控调制波形（FSK）。“1”码传送频率f1，“0”码传送频率f2。

由芯片4096和晶振等元器件产生4.096MHz的方波信号，经芯片4020数字分频后产生4KHz、2KHz、1KHz和500Hz的方波信号；500Hz方波作为数字基带信号；1KHz 方波作为解调电路的抽样信号（解调电路中使用），4KHz方波和2KHz方波再分别通过两个低通滤波器，输出4KHz正弦波（f1）和2KHz正弦波（f2）作为载波送到芯片4052模拟开关的两个输入端，数字基带信号控制模拟开关选择f1输出或f2输出，形成了FSK信号。

2、FSK解调电路的工作原理：从FSK信号中解调出数字基带信号，经过UA741和40106放大限幅电路，得到方波信号，再经过4098单稳整形后得到脉冲信号，其脉冲宽度一定，脉冲个数代表FSK信号过零点的次数。脉冲占空比由RC电路控制，信号的平均直流分量与脉冲重复频率成正比，也就是与输入信号的载频成正比。经UA747低通滤波器输出其平均直流分量，再经4013判决整形后，即得到解调原始数字基带信号

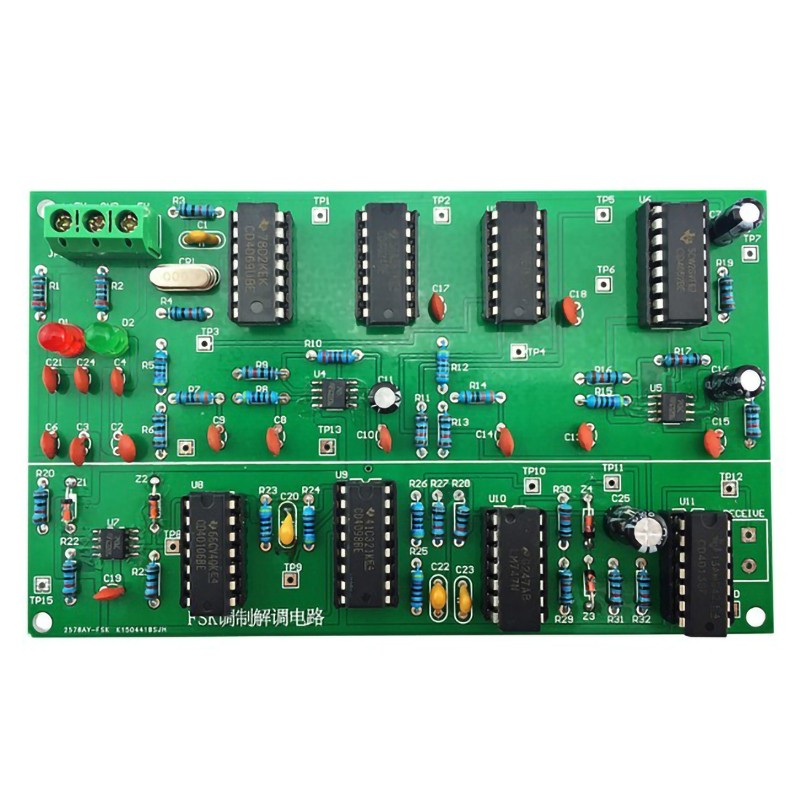

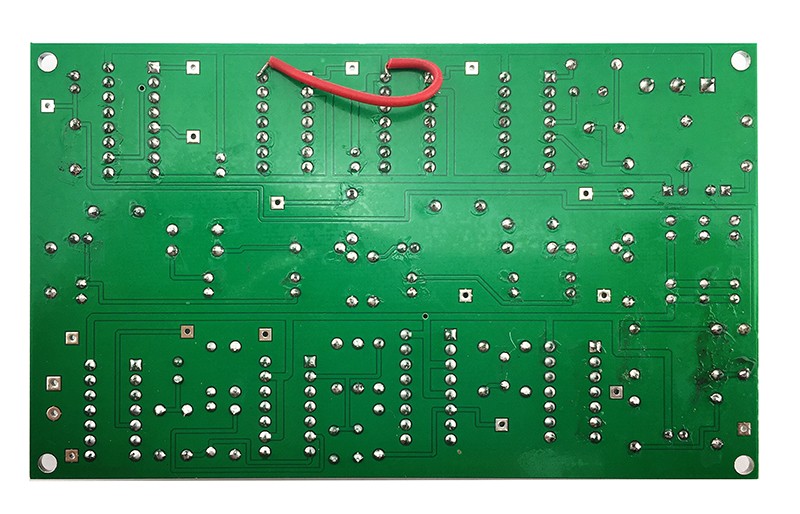

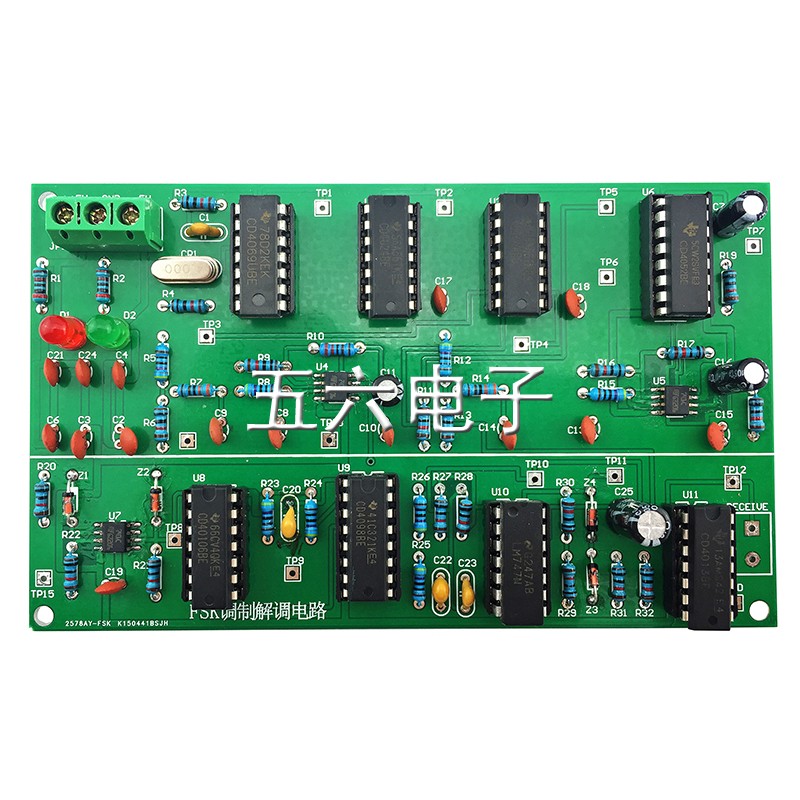

四、成品图

属性	参数
总库存	999999 件
商家编码	JS-56-140
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
