某省中等职业学校职业技能大赛电子产品装配与调试竞赛项目用套件--智能锁套件。

竞赛套件名称：智能锁套件

产品型号：JS-56-92

套件特色：

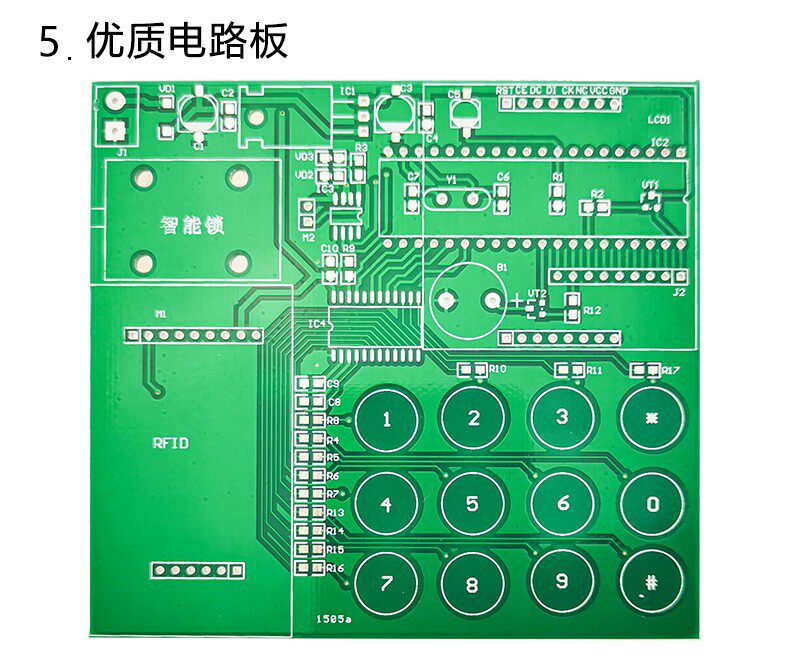

按照技能竞赛新标准，含抄板。贴片元件与直插元件混装。

采用亚龙292中RFID模块兼容模块

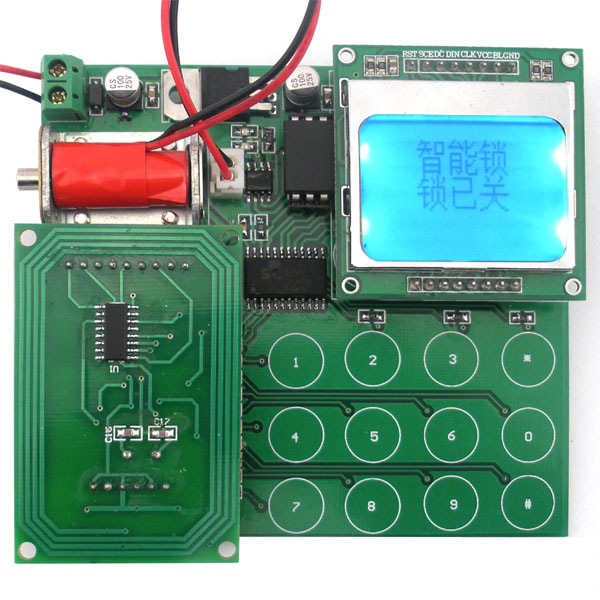

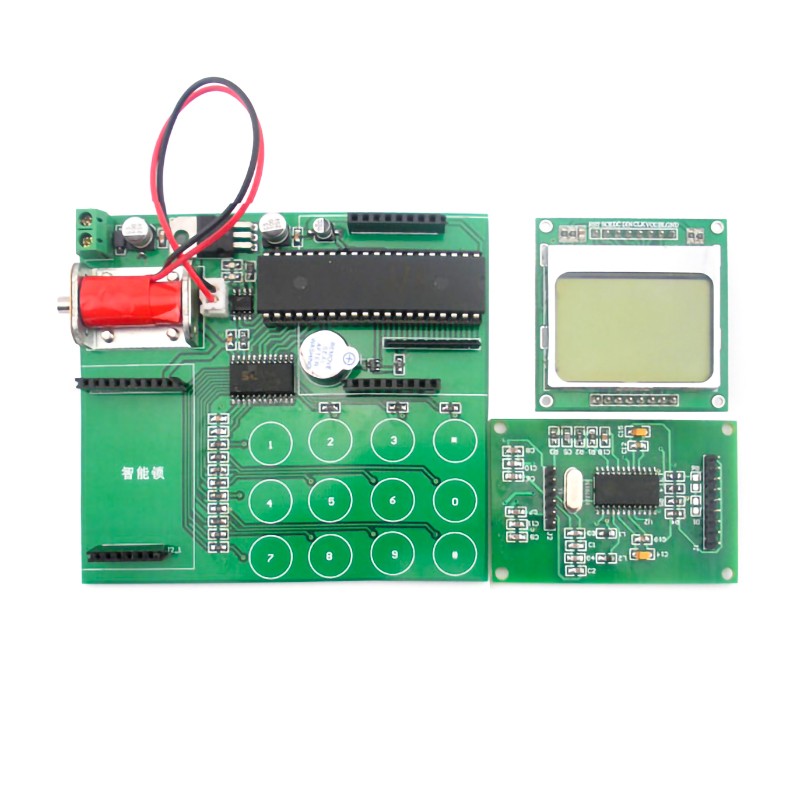

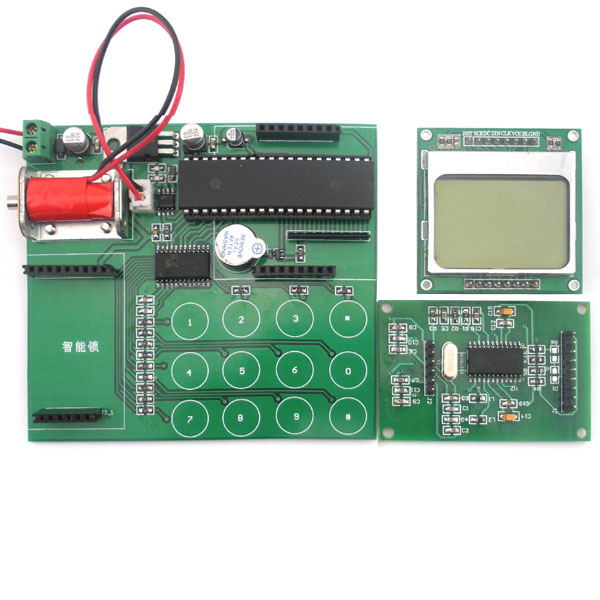

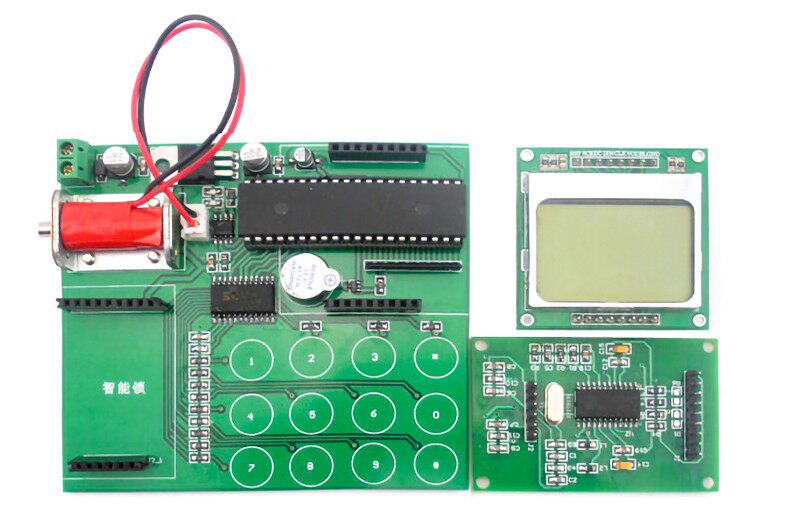

一、装配后的成品图片

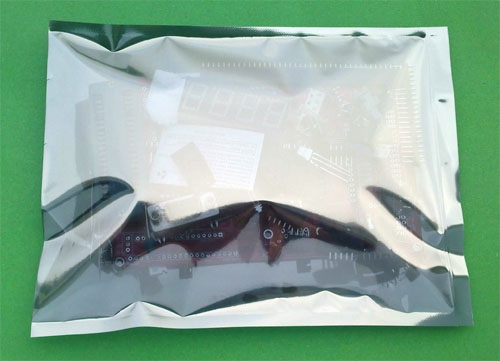

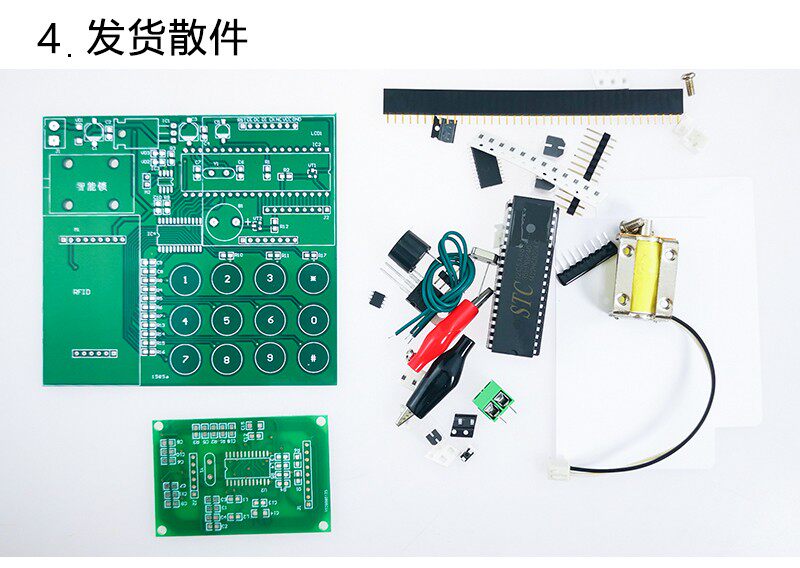

二、套件元件采用防静电包装

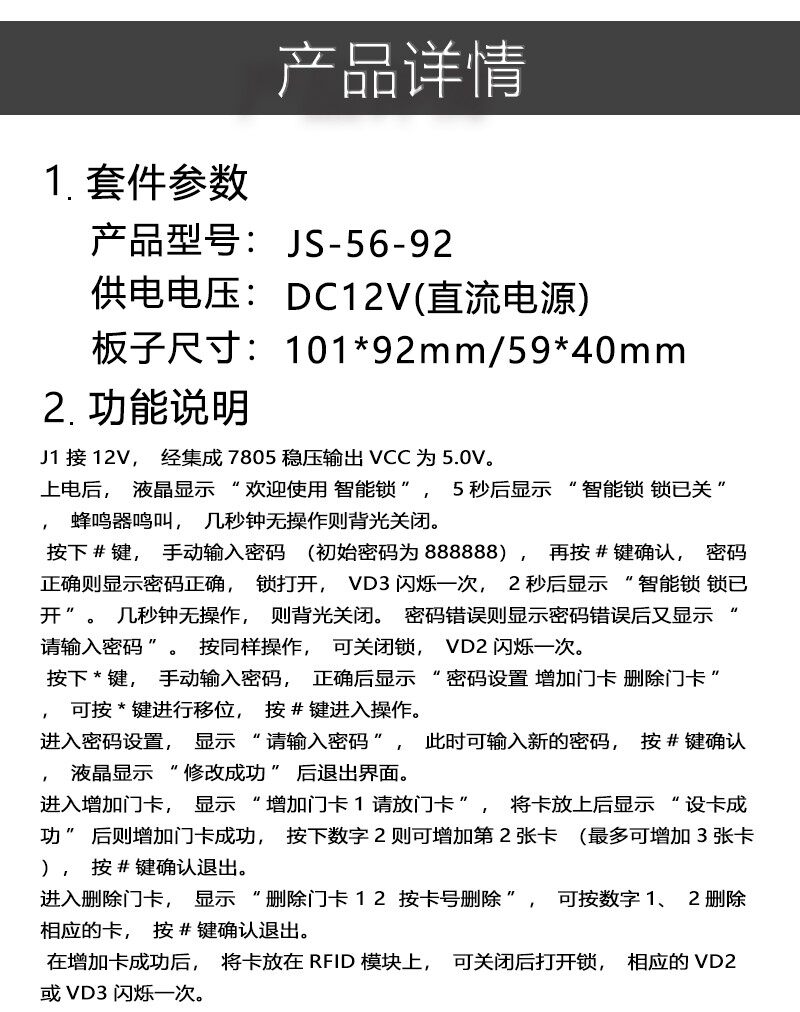

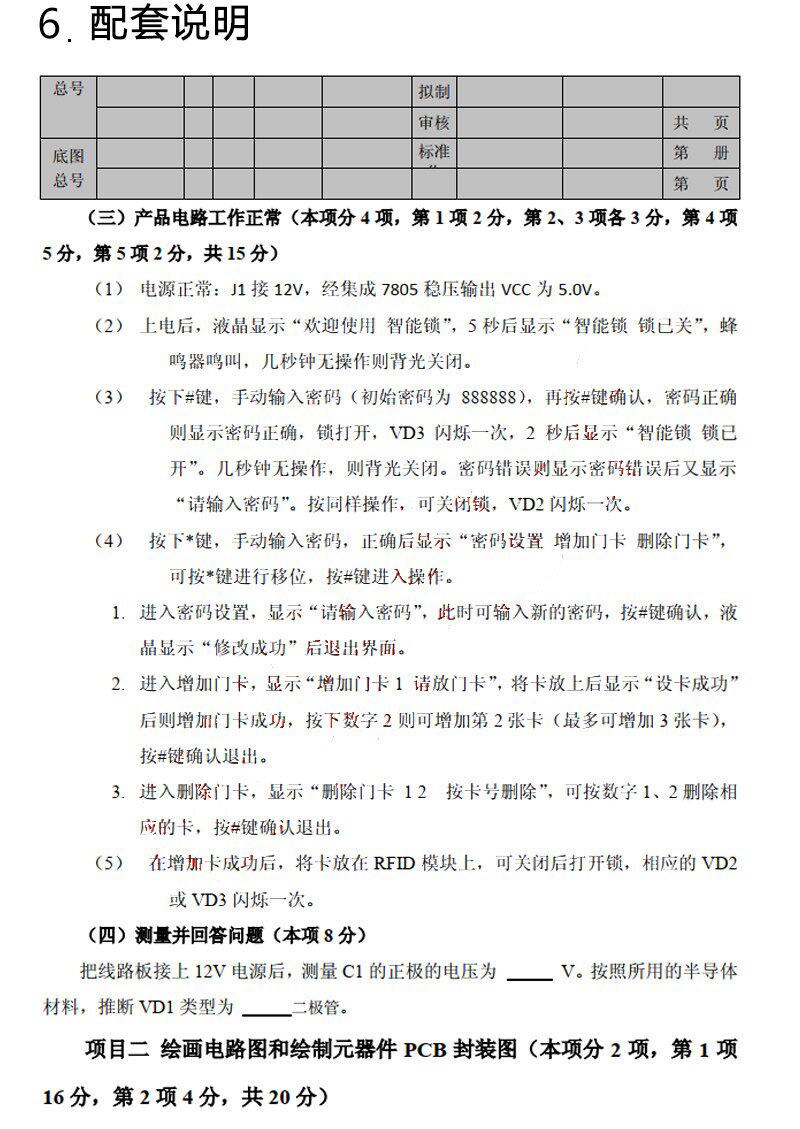

三、套件说明

共有智能锁、RFID板的焊接与调试和绘画RFID板电路图。完成这些工作任务的时间为四小时（240 min）。

产品电路工作正常（本项分4项，项2分，第2、3项各3分，第4项5分，第5项2分，共15分）

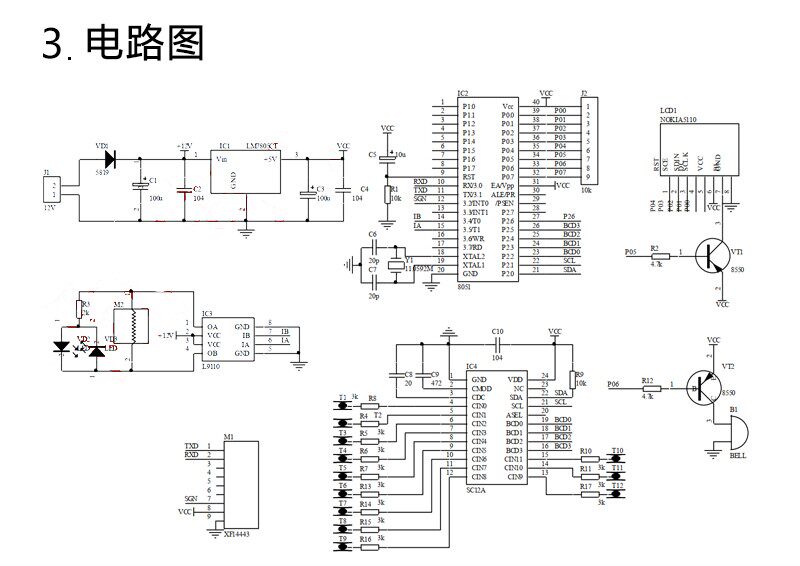

电源正常：J1接12V，经集成7805稳压输出VCC为5.0V。

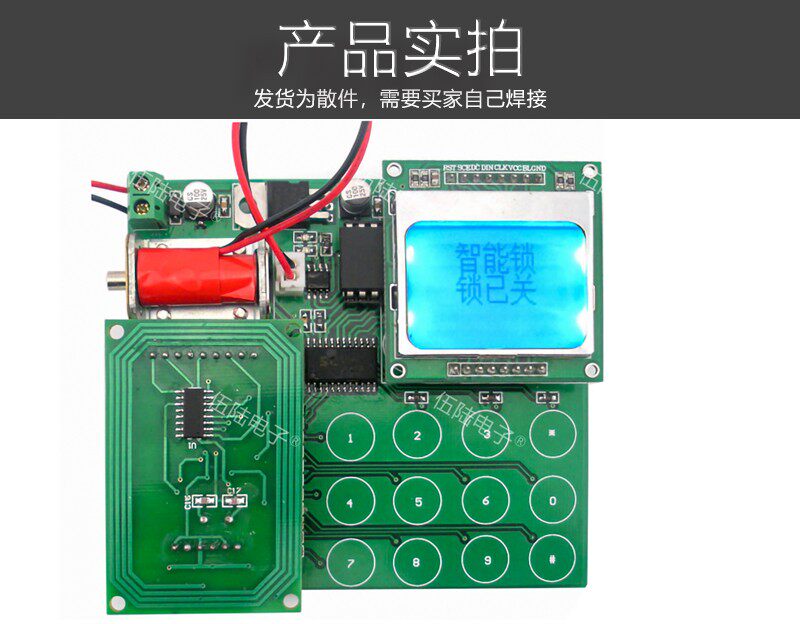

上电后，液晶显示“欢迎使用智能锁”，5秒后显示“智能锁锁已关”，蜂鸣器鸣叫，几秒钟无操作则背光关闭。

按下#键，手动输入密码（初始密码为888888），再按#键确认，密码正确则显示密码正确，锁打开，VD3闪烁一次，2秒后显示“智能锁锁已开”。几秒钟无操作，则背光关闭。密码错误则显示密码错误后又显示“请输入密码”。按同样操作，可关闭锁，VD2闪烁一次。

按下*键，手动输入密码，正确后显示“密码设置增加门卡删除门卡”，可按*键进行移位，按#键进入操作。

进入密码设置，显示“请输入密码”，此时可输入新的密码，按#键确认，液晶显示“修改成功”后退出界面。

进入增加门卡，显示“增加门卡1 请放门卡”，将卡放上后显示“设卡成功”后则增加门卡成功，按下数字2则可增加第2张卡（多可增加3张卡），按#键确认退出。

进入删除门卡，显示“删除门卡 1 2 按卡号删除”，可按数字1、2删除相应的卡，按#键确认退出。

在增加卡成功后，将卡放在RFID模块上，可关闭后打开锁，相应的VD2或VD3闪烁一次。
