ZigBee无线传感 2014 电子产品装配调试竞赛套件含抄板故障检修

¥269

编码： JS-56-102

有货 999999

折扣时间

2014年某省中等职业学校职业技能大赛电子产品装配与调试竞赛项目套件--ZigBee无线传感套件。

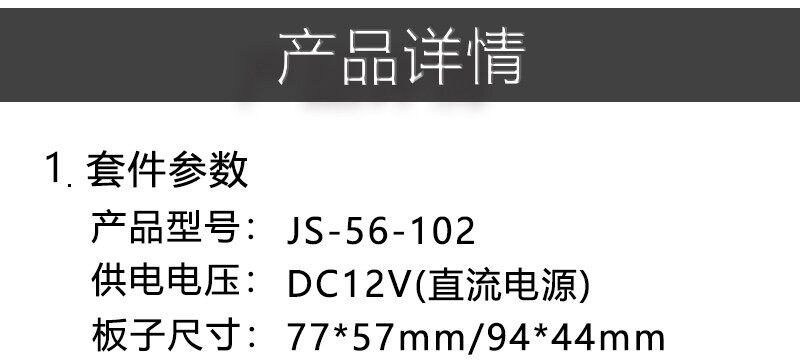

竞赛套件名称：ZigBee无线传感套件

产品型号：JS-56-102

套件特色：

2014年新推出,按照技能竞赛新标准命题，含故障排除、含抄板。贴片元件与直插元件混装。

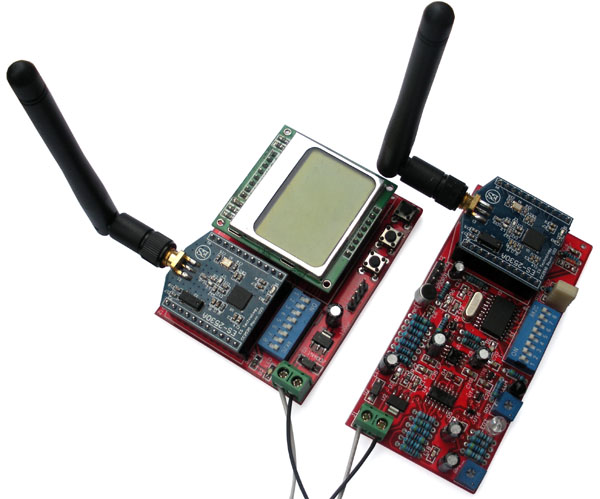

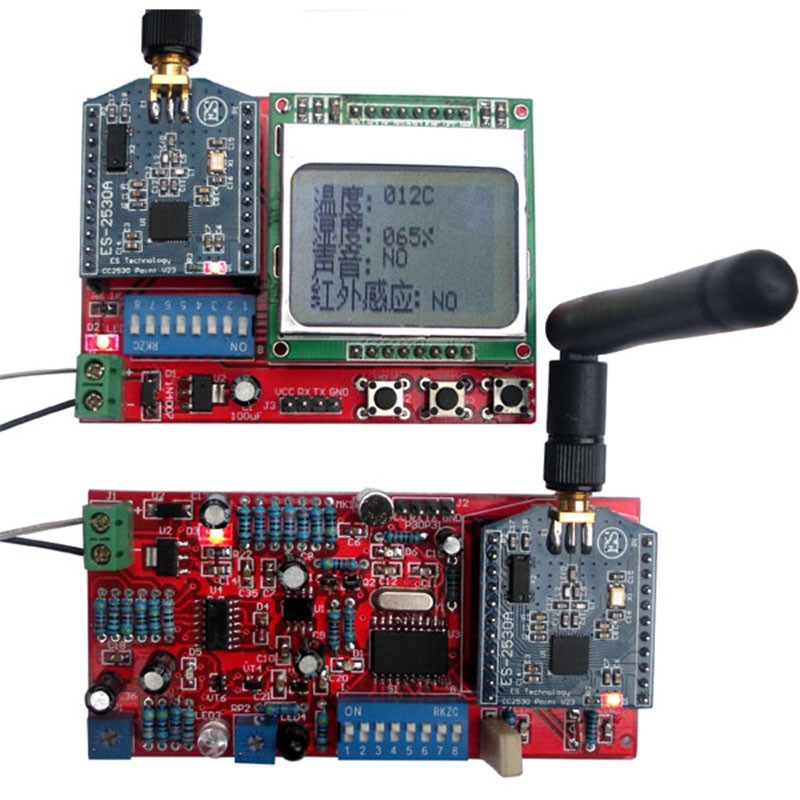

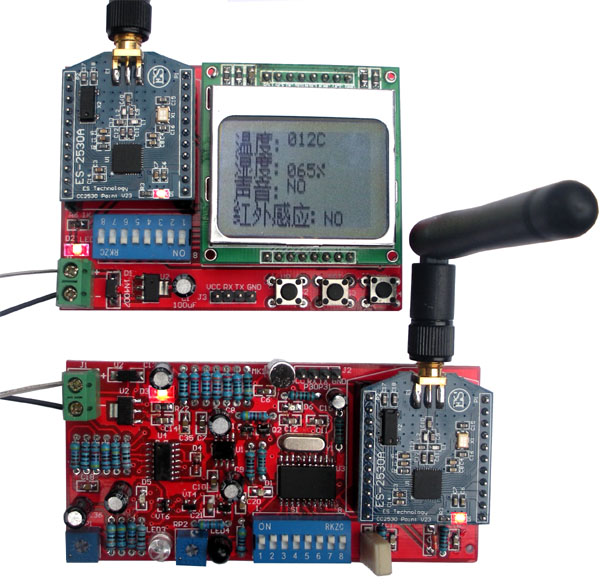

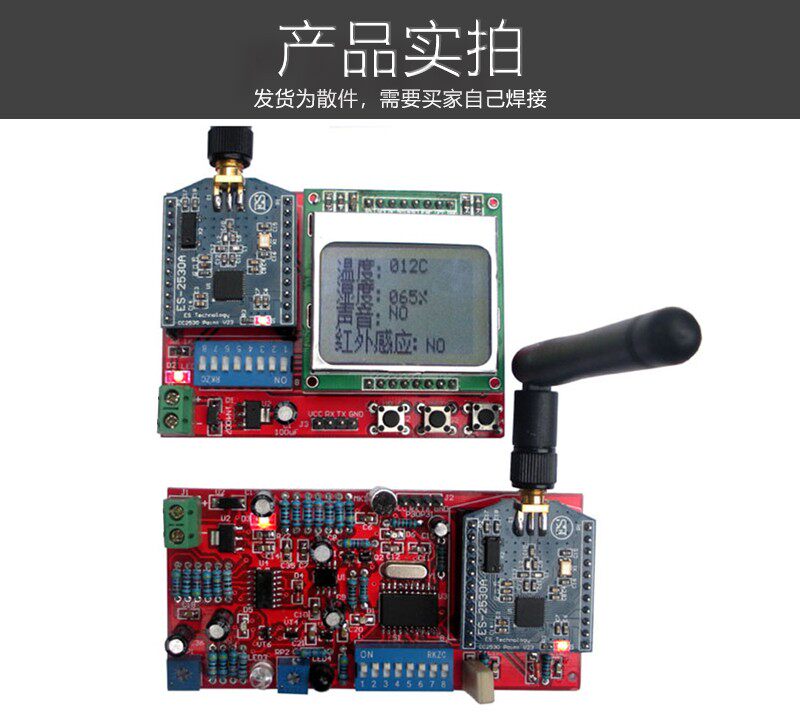

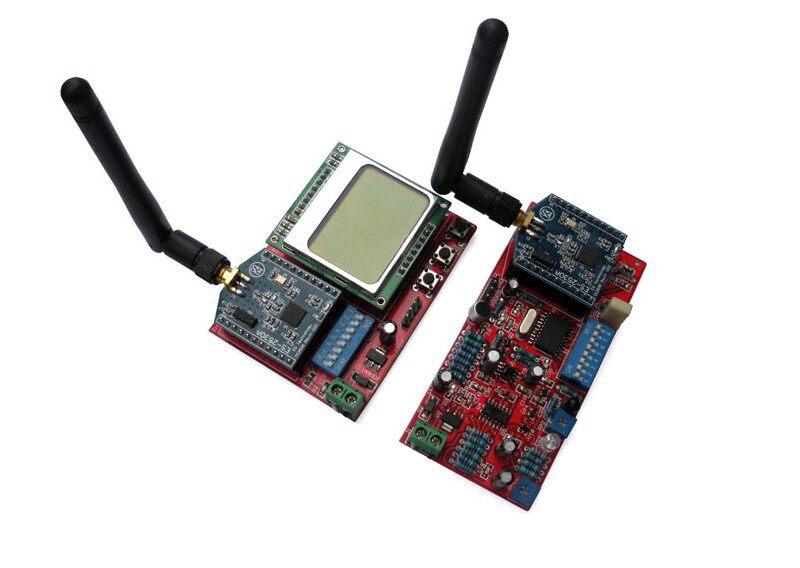

一、装配后的成品图片

工程师专业设计，功能正常，完全通过验证！

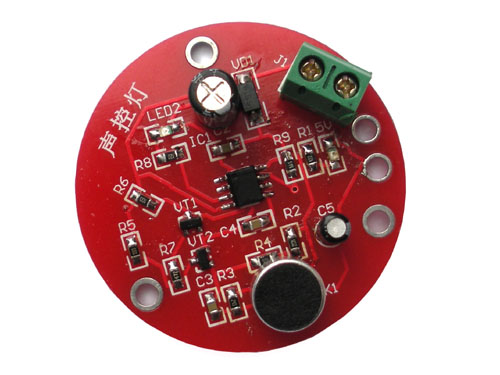

二、故障检修板（已设置故障，需要自己检修测试）

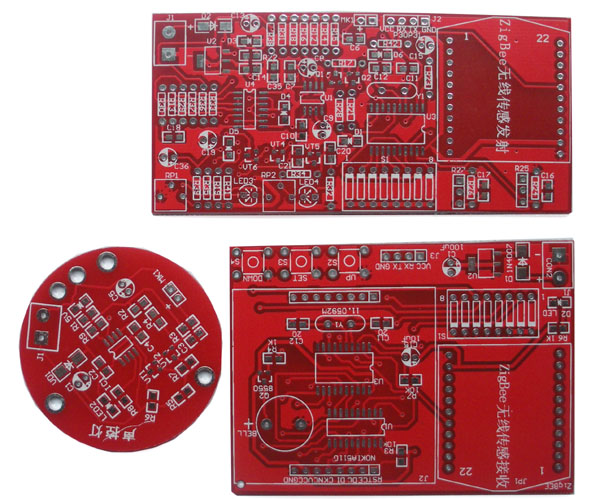

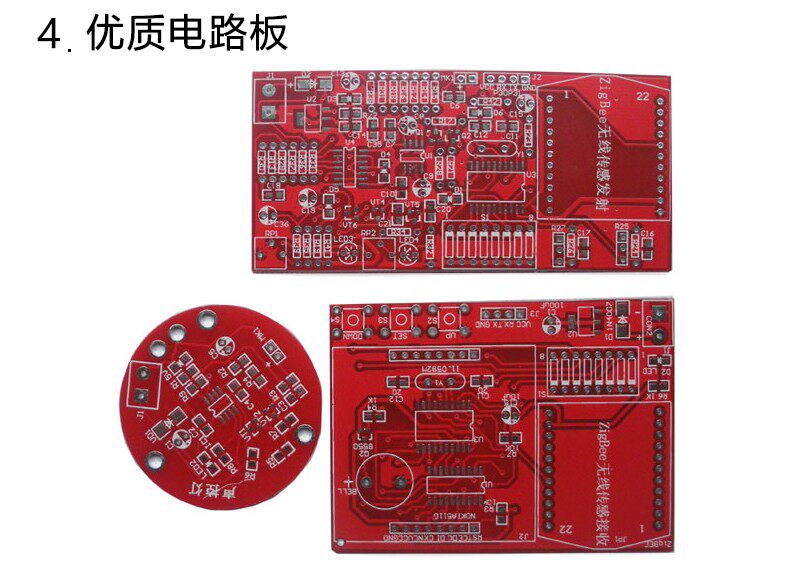

三、**PCB电路板

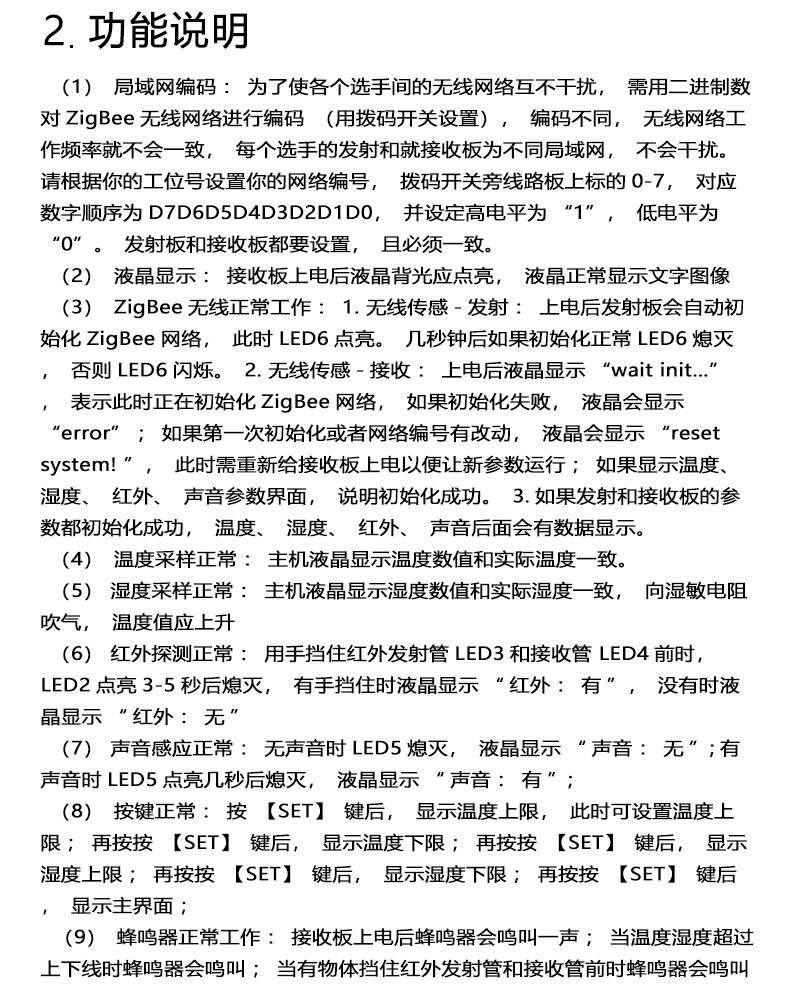

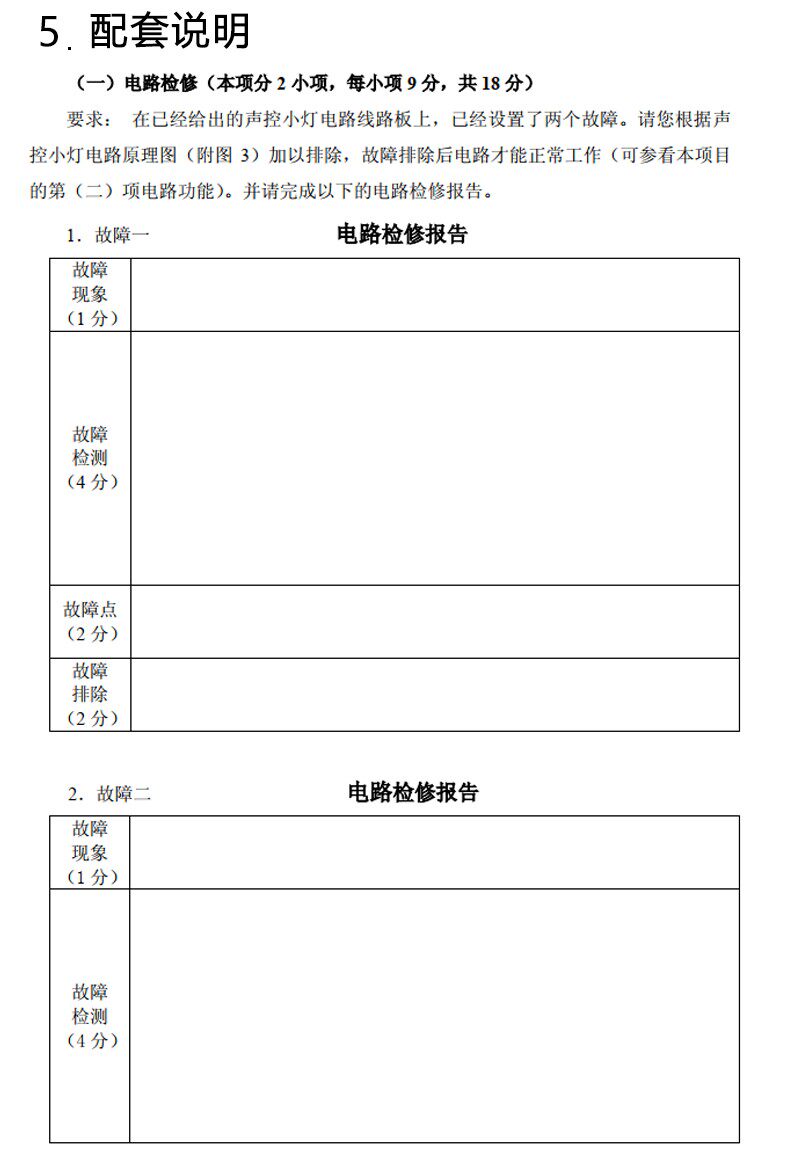

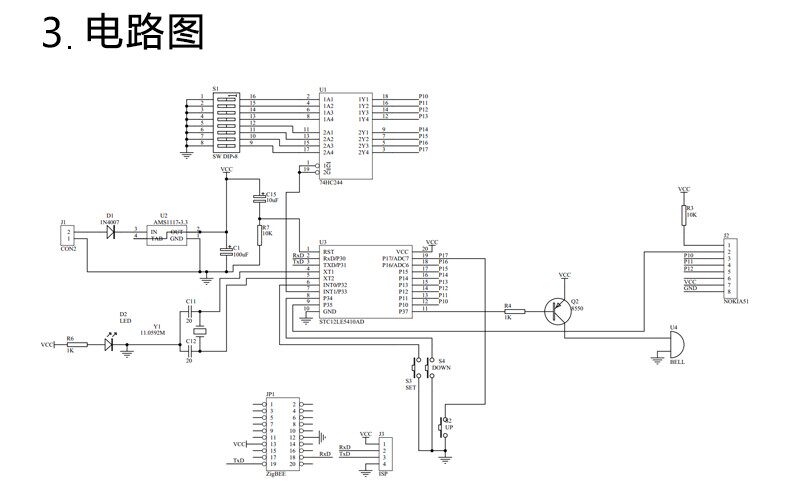

四、配套说明内容节选

2．产品装配（本项目10分）

根据给出的ZigBee无线传感-发射、ZigBee无线传感-接收线路板和元器件表（附表1），把选取的元器件及功能部件正确地装配在赛场提供的这两块线路板上。

要求：元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符合工艺要求；电路板上插件位置正确，接插件、紧固件安装**牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。

3．产品电路正常工作（本项目分3小项，第（1）、（2）、（4）、（5）、（6）、（7）、（8）、（9）小项各2分，、第（3）项3分，共19分）

（1）局域网编码：为了使各个选手间的无线网络互不干扰，需用二进制数对ZigBee无线网络进行编码（用拨码开关设置），编码不同，无线网络工作频率就不会一致，每个选手的发射和就接收板为不同局域网，不会干扰。请根据你的工位号设置你的网络编号，拨码开关旁线路板上标的0-7，对应数字顺序为D7D6D5D4D3D2D1D0，并设定高电平为“1”，低电平为“0”。发射板和接收板都要设置，且**一致。

（2）液晶显示：接收板上电后液晶背光应点亮，液晶正常显示文字图像。

（3） ZigBee无线正常工作：

1. 无线传感-发射：上电后发射板会自动初始化ZigBee网络，此时LED6点亮。几秒钟后如果初始化正常LED6熄灭，否则LED6闪烁。

2. 无线传感-接收：上电后液晶显示“wait init…”，表示此时正在初始化ZigBee网络，如果初始化失败，液晶会显示“error”；如果次初始化或者网络编号有改动，液晶会显示“reset system! ”，此时需重新给接收板上电以便让新参数运行；如果显示温度、湿度、红外、声音参数界面，说明初始化成功。

3. 如果发射和接收板的参数都初始化成功，温度、湿度、红外、声音后面会有数据显示。

（4）温度采样正常：主机液晶显示温度数值和实际温度一致。

（5）湿度采样正常：主机液晶显示湿度数值和实际湿度一致，向湿敏电阻吹气，温度值应上升。

（6）红外探测正常：用手挡住红外发射管LED3和接收管 LED4前时，LED2点亮3-5秒后熄灭，有手挡住时液晶显示“红外：有”，没有时液晶显示“红外：无”。

（7）声音感应正常：无声音时LED5熄灭，液晶显示“声音：无”;有声音时LED5点亮几秒后熄灭，液晶显示“声音：有”;

（8）按键正常：按【SET】键后，显示温度上限，此时可设置温度上限；再按按【SET】键后，显示温度下限；再按按【SET】键后，显示湿度上限；

再按按【SET】键后，显示湿度下限；再按按【SET】键后，显示主界面；

（9）蜂鸣器正常工作：接收板上电后蜂鸣器会鸣叫一声；当温度湿度**过上下线时蜂鸣器会鸣叫；当有物体挡住红外发射管和接收管前时蜂鸣器会鸣叫。
