甲烷气体浓度检测实验分析套件电子电路装调技能大赛竞赛焊接装配
产品名称:
(甲烷)气体浓度检测实验分析仪
产品型号:JS-56-120
本套件是职业院校职业技能大赛电子产品装配与调试竞赛项目套件,也可用于教学实训、技能检测、等。

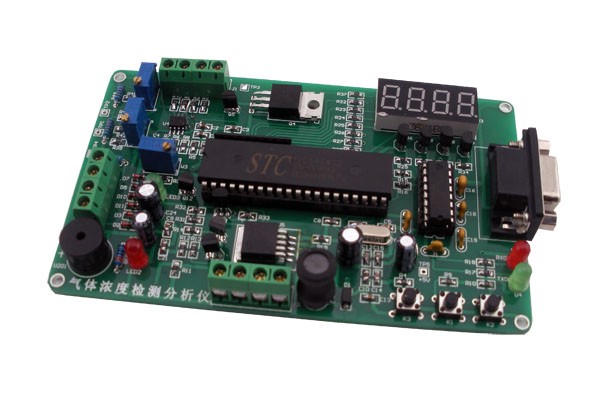

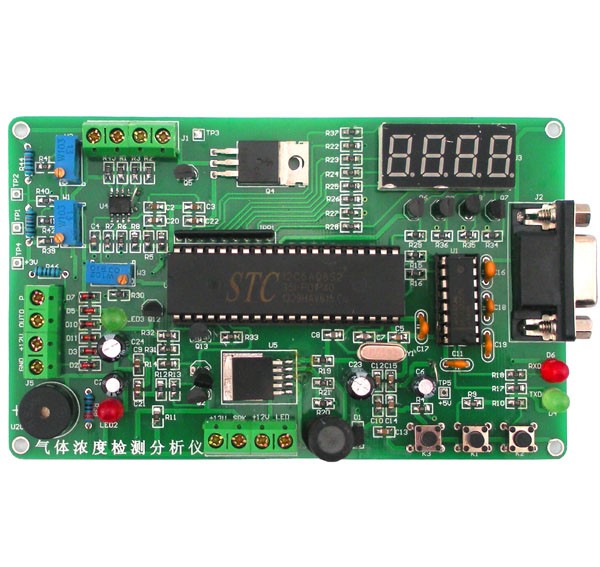

一、装配好的成品图片

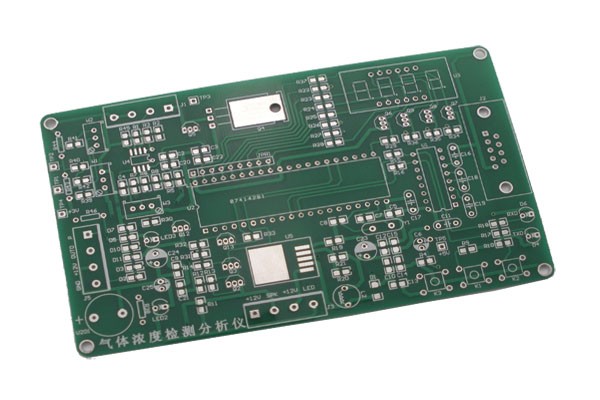

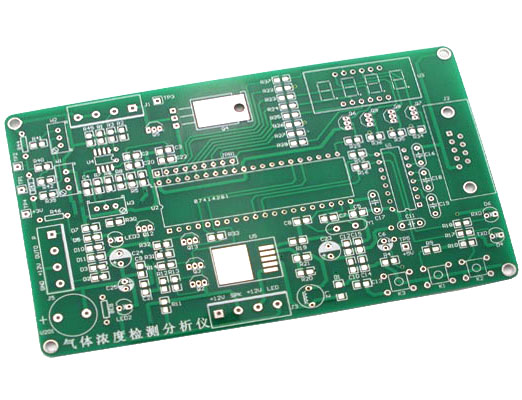

二、**的PCB板

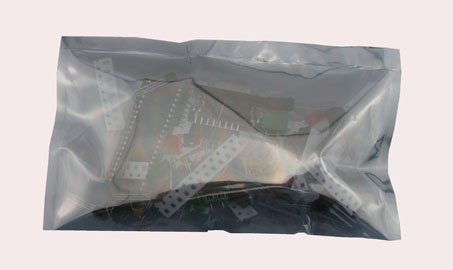

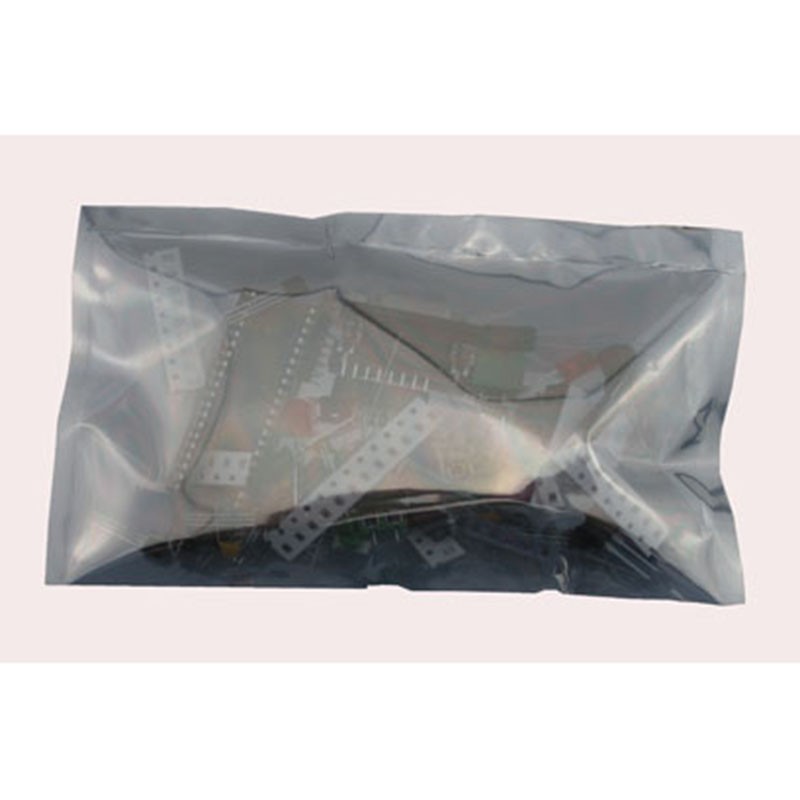

三、全套元件
四、功能介绍
(一)产品基本原理
气体浓度检测实验分析是用来检测煤矿井下有毒气体含量的专用设备,它由电源、单片机、检测探头、声光报警电路、LED数码显示器和气体含量频率输出等组成,可以将井下的各种气体含量转换成一定频率的信号输出,同时还能提供气体含量显示,当气体含量**高时能发出声光报警。
(二)电子产品功能调试(共30分)
1.《气体传感器浓度检测实验分析》电路板电路工作正常(18分)
要求:将已经焊接好的电路板,进行高度并实现电路工作正常。
(1)直流稳压电源工作正常。 (3分) TP5=5V
(2)单片机及显示电路工作正常。(3分)
(3)传感器电路工作正常。(4分)
(4)频率输出电路工作正常。(4分)
(5)报警电路工作正常。(4分)
2.电路知识
根据给出的产品说明及电子产品电路原理图和焊接完成的电路板,回答下面的问题。(12分)
(1)D1在电路中的作用是什么?
答:
(2)L2在电路中的作用是什么?
答:
(3)D2、D3在电路中的作用是什?
答:
(4)D10、D11在电路中的作用是什么?
答:
(5)R18在电路中的作用是什么?
答:
(6) Q6、Q7、Q8、Q9在电路中的作用是什么?
答:
(7)Q13在电路中的作用是什么?
答:
(8)如果需要稳压电源输出电压为3.3V, R21、R20应如何选取参数?
(9)R7开路,会出现什么故障?
(10)LED3的作用是什么?
属性 | 参数 |
---|---|
总库存 | 999999 件 |
商家编码 | JS-56-120 |
商品重量 | 0 g |
每人限购 | 0 件 |
包邮政策 | 满38包邮(特殊地区除外) |
可否开票 | 可提供开票 |
可否保修 | 可提供保修 |
