多功能数字钟套件 数电 技能 电子技术实验 焊接工艺实训 DIY散件
数字钟是一种采用数字电路技术实现“时”“分”“秒”数字显示的计时装置。与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更长的使用寿命，不仅作为家用电子钟为大家所喜爱。而且可用于机场、车站、码头、体育场等许多公共场所，给人们提供准确时间。
数字钟从原理上讲是一种典型的数字电路。目前，数字钟的功能越来越强，并且有多种**的大规模集成电路可供选择。但从有利于学习的角度考虑，这里主要介绍以中小规模集成电路设计制作数字钟的方法。
该电路与《数字电子技术》配套！！！

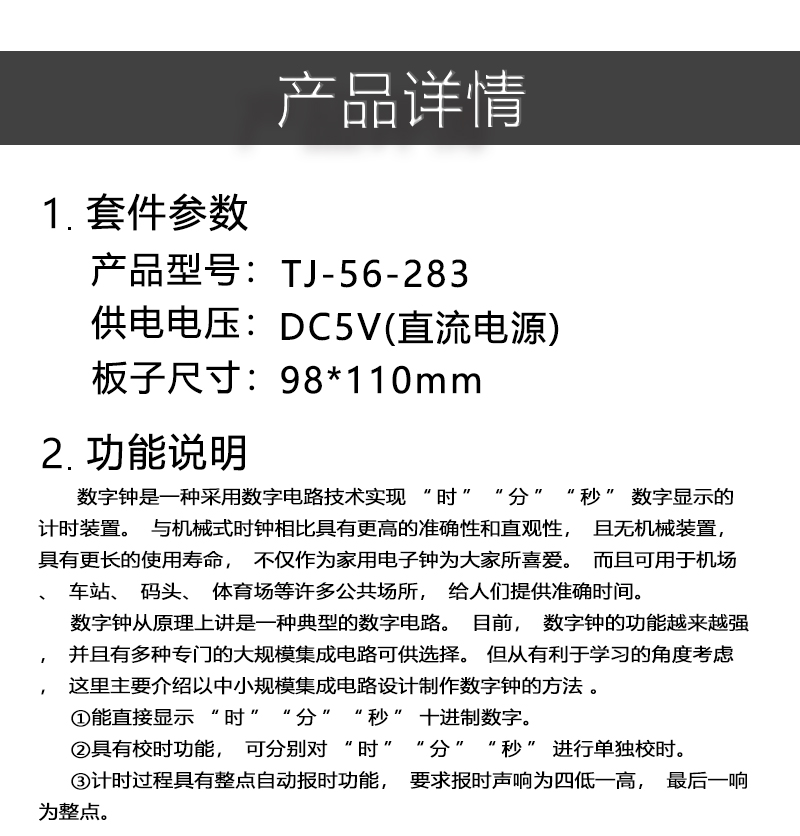

产品型号：TJ-56-283
供电电压：5V直流
板子尺寸：9.8*11cm
注意：

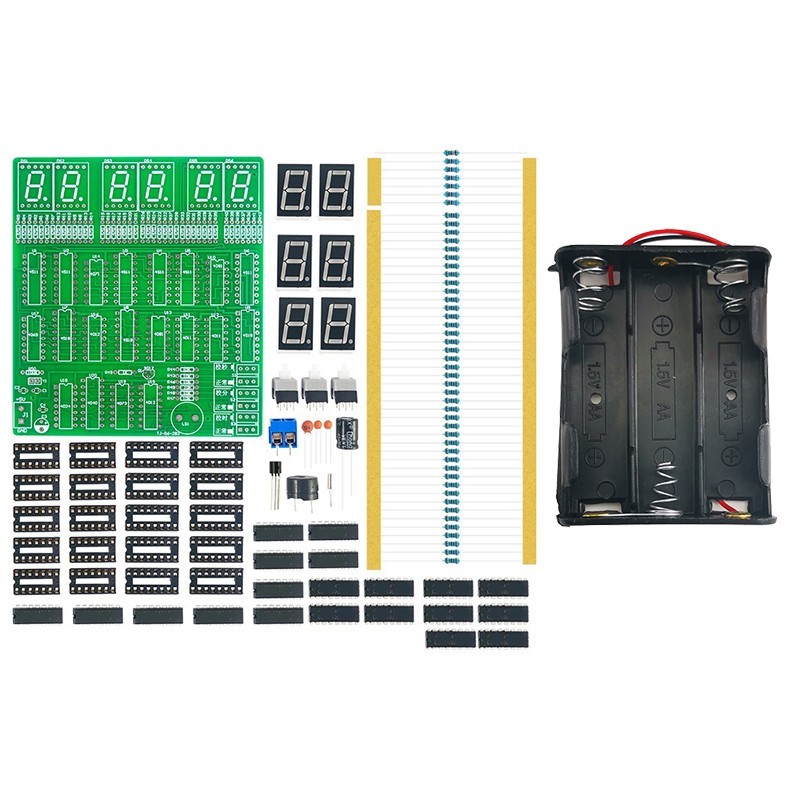

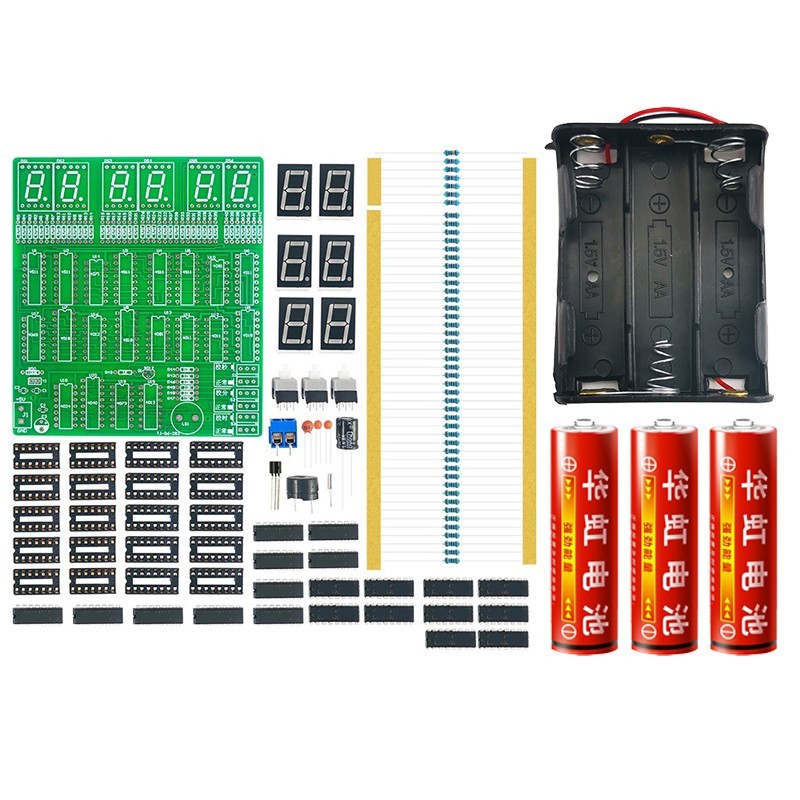

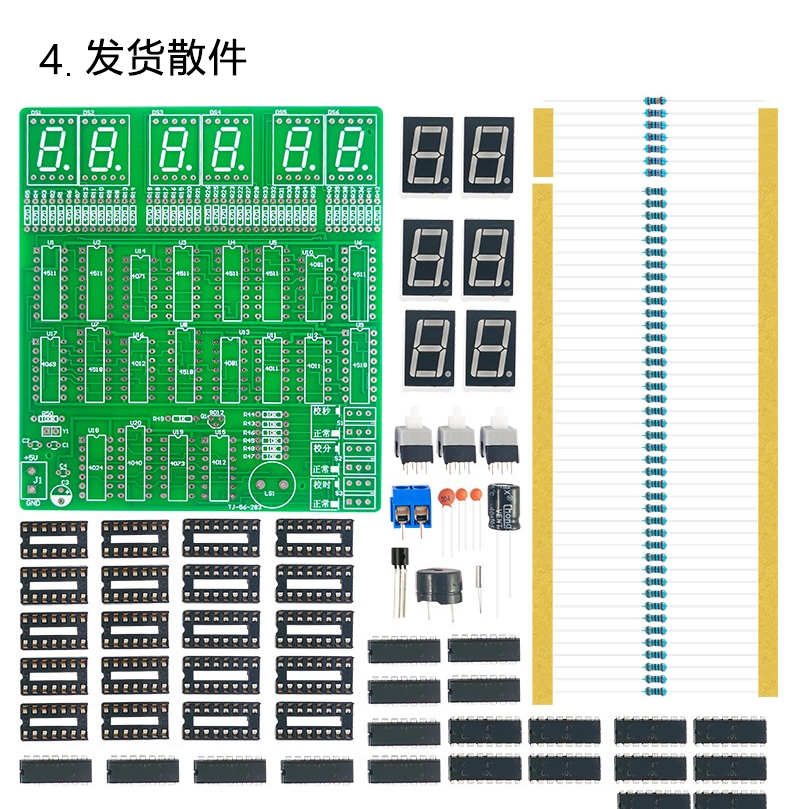

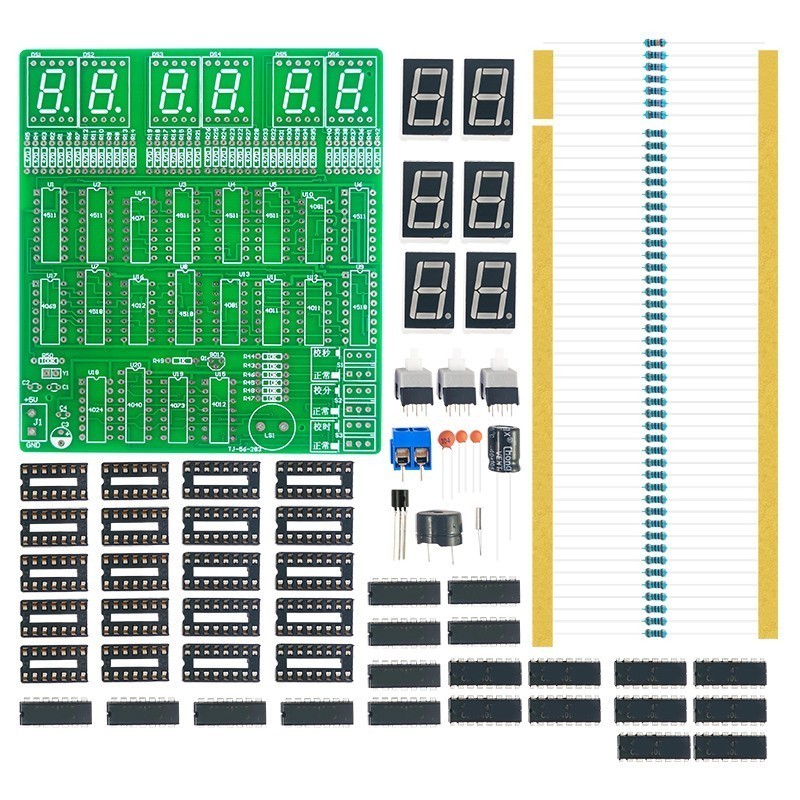

1.本产品为散件，需要买家自己焊接装配，焊接装配好即可工作。
2.套件不含外接电源，需要的朋友请另购，本店有售。
功能说明：
①能直接显示“时”“分”“秒”十进制数字。
②具有校时功能，可分别对“时”“分”“秒”进行单独校时。
③计时过程具有整点自动报时功能，要求报时声响为四低一高，后一响为整点。

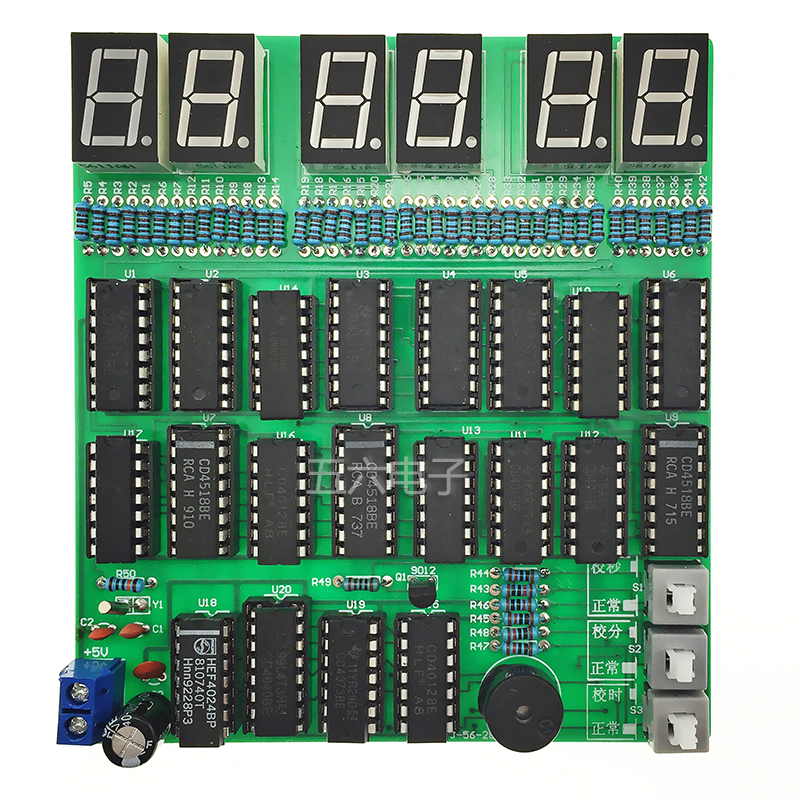

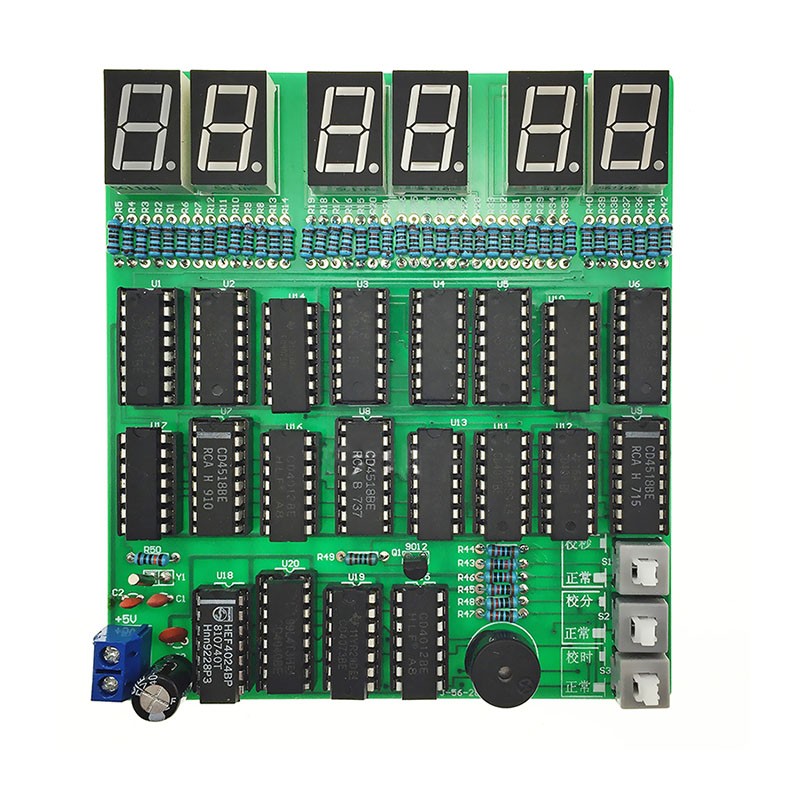

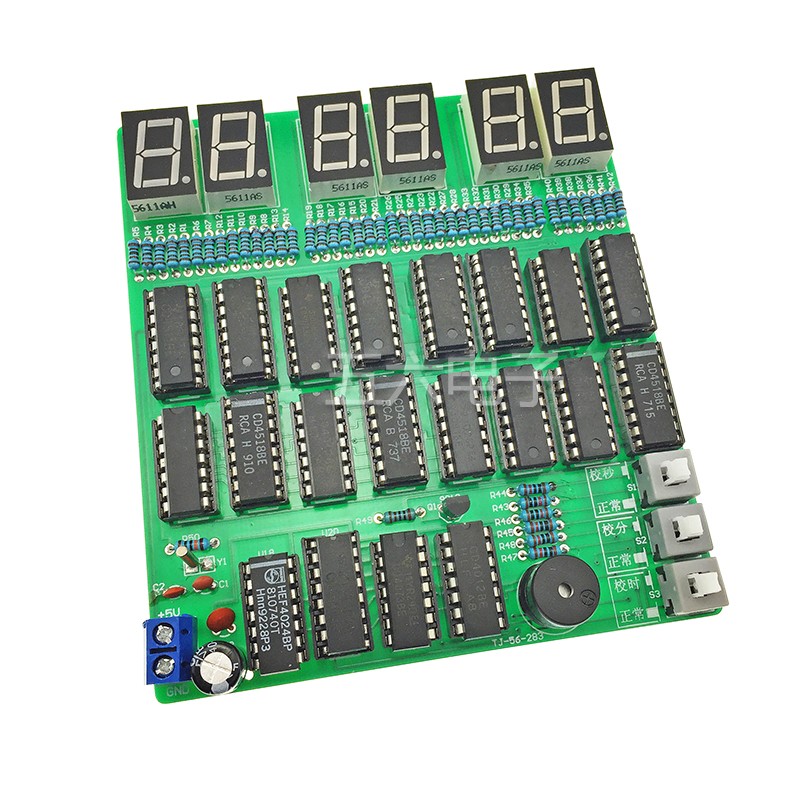

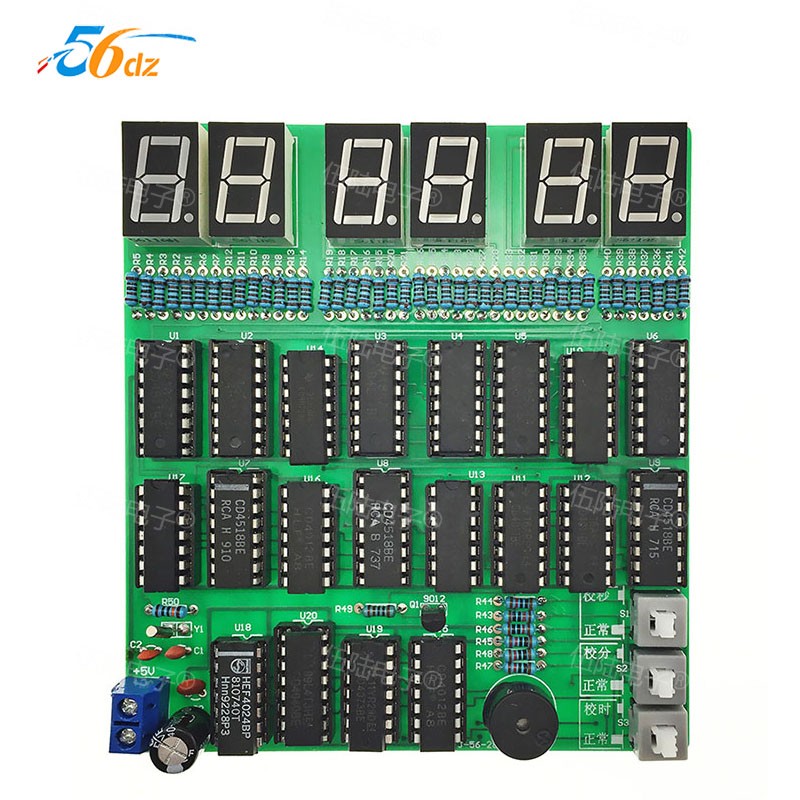

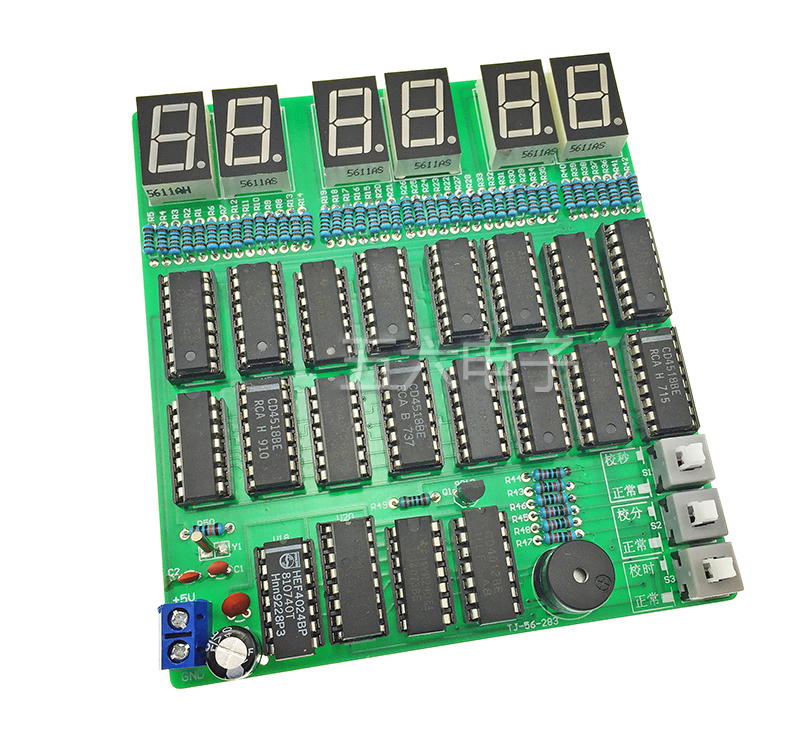

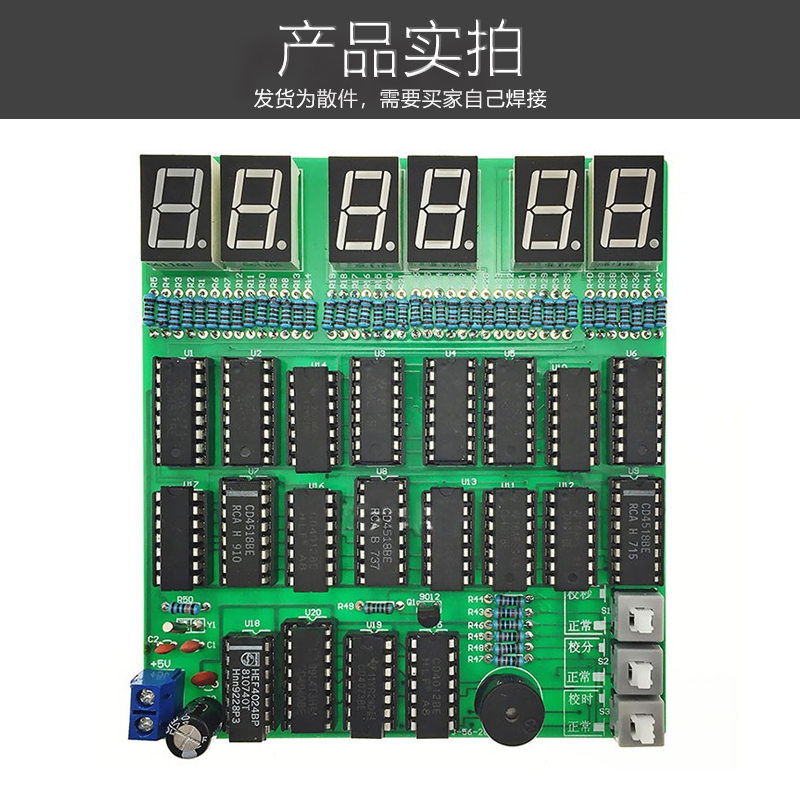

焊接好成品图：

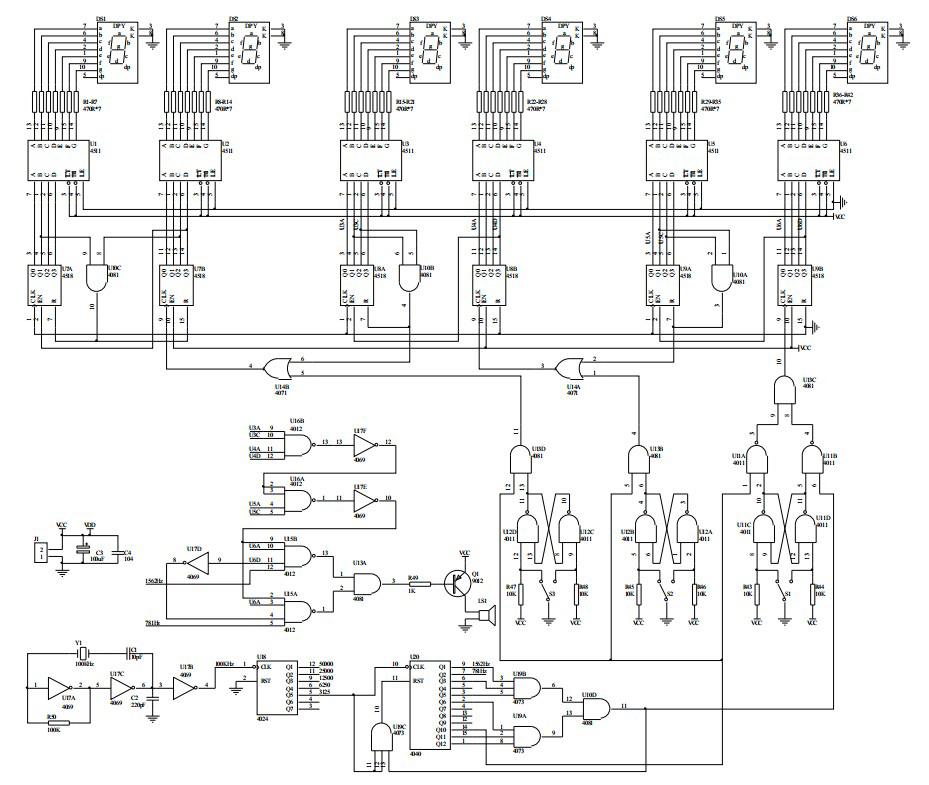

电路图：

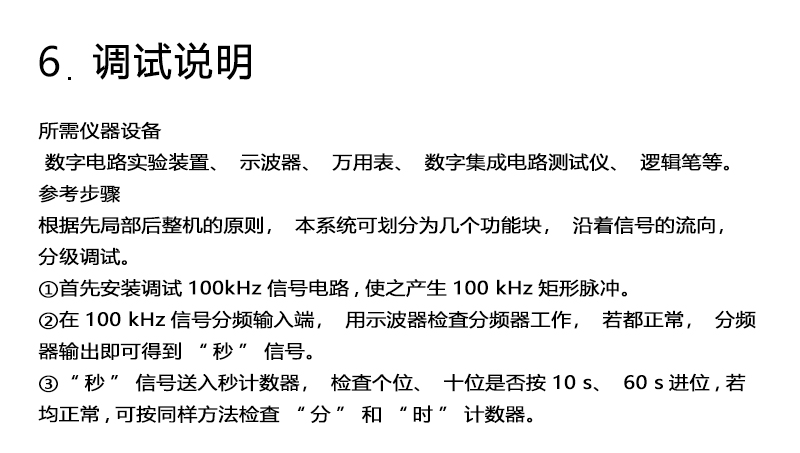

安转与调试
1所需仪器设备
数字电路实验装置、示波器、**表、数字集成电路测试仪、逻辑笔等。
2 参考步骤
根据先局部后整机的原则，本系统可划分为几个功能块，沿着信号的流向，分级调试。
①首先安装调试100kHz信号电路,使之产生100 kHz矩形脉冲。
②在100 kHz信号分频输入端，用示波器检査分频器工作，若都正常，分频器输出即可得到“秒”信号。
③“秒”信号送入秒计数器，检査个位、十位是否按10 s、60 s进位,若均正常,可按同样方法检査“分”和“时”计数器。
④显示译码电路与数码管显示电路的检测。
检测显示译码器CD451 1各控制端与电源端引脚的电平,同时检测数码管各段对应引脚的电平及公共端的电平。
⑤分別按下开关S1、S2、S3, 检査“时”“分”“秒”的校准。
⑥整点报时电路部分只要装接无误，而且元件无损坏，即可正常工作。
| 属性 | 参数 |
|---|---|
| 总库存 | 29997 件 |
| 商家编码 | TJ-56-283 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
