电子电路装调与应用竞赛套件 篮球比赛计分器 训练 焊接实训散件
2015年竞赛套件-篮球比赛计分器电路
产品型号：JS-56-131

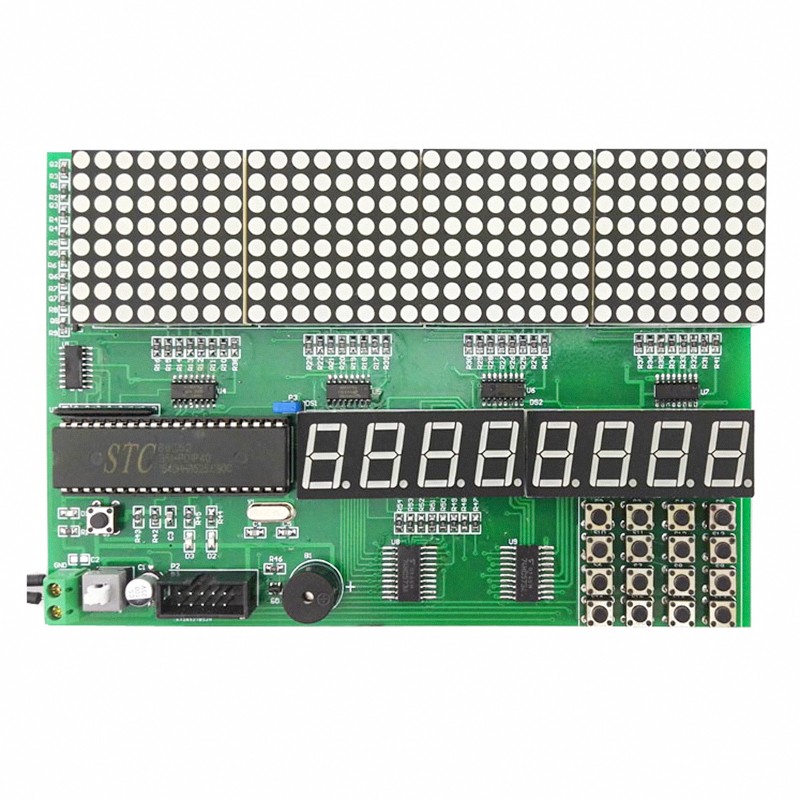

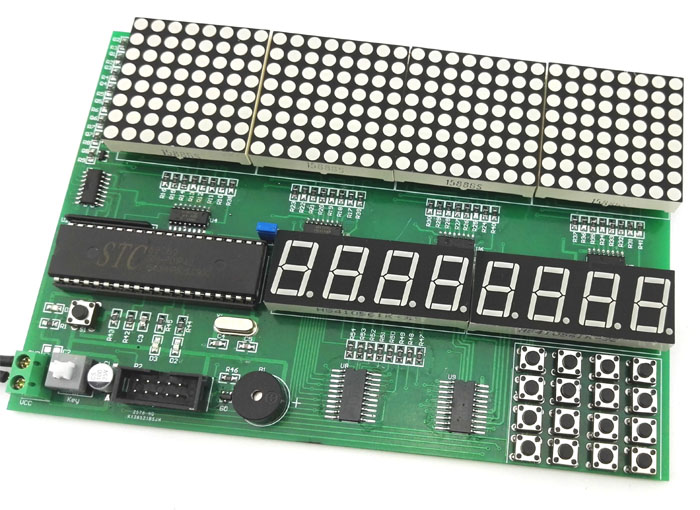

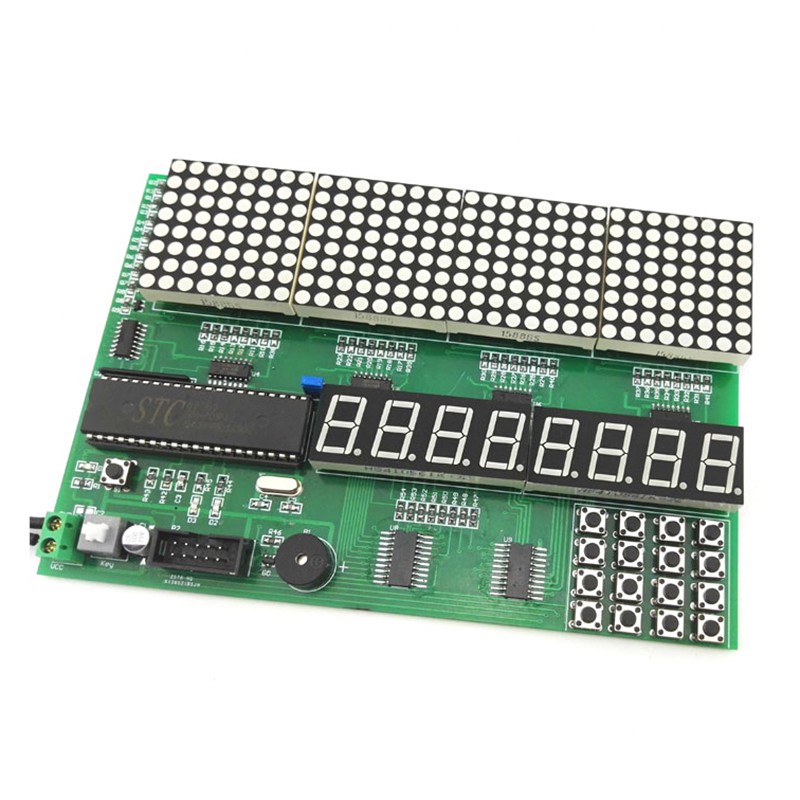

一、装配后的套件图片

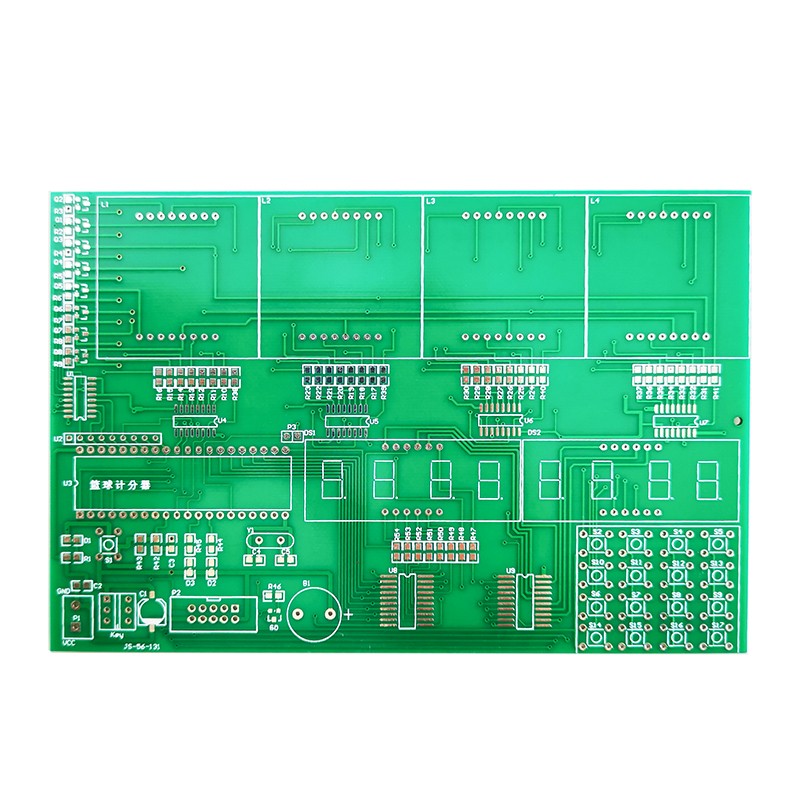

二、**的PCB电路板

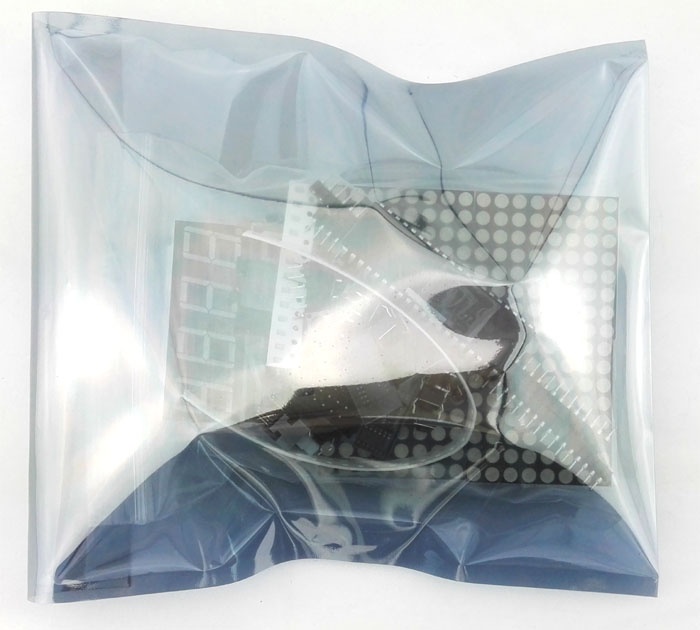

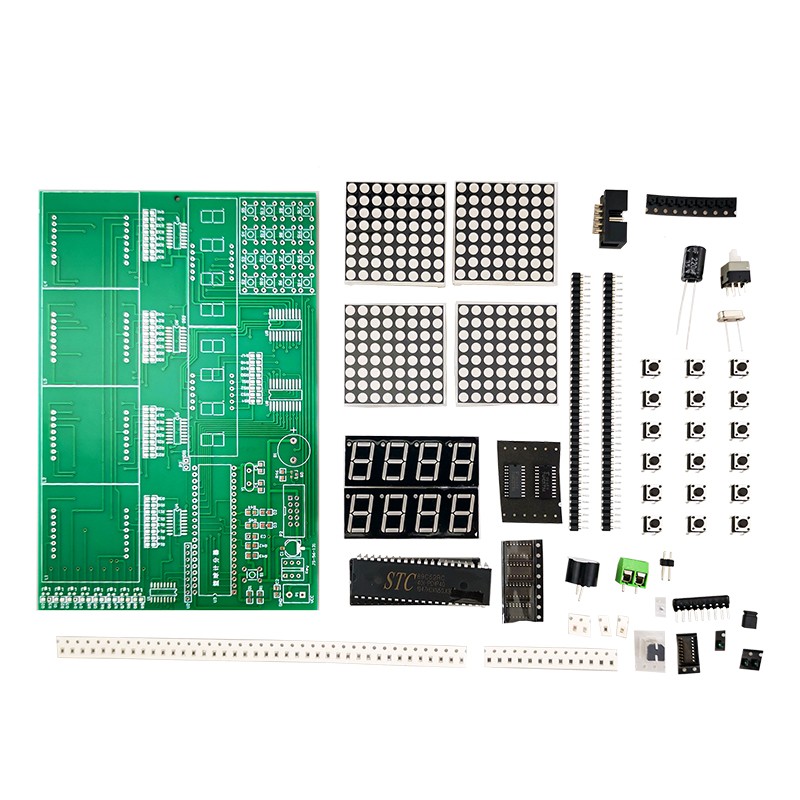

三、套件元件包
四、说明
电子产品功能调试（共35分）
要求：将已经焊接好的电路板，进行调试并实现电路工作正常。
1、《篮球计分器》电路板电路工作正常（12分）
（1）整体工作电源正常
（2）单片机小系统电路工作正常
（3）蜂鸣器及LED指示电路工作正常
（4）点阵显示及点阵驱动电路工作正常
（5）键盘电路工作正常
（6）数码管显示及驱动电路工作正常
印制电路板及原理图中有一处设计错误，请仔细分析电路功能将其纠正。
2、根据《篮球计分器》电路原理图，在下面的空白处画出电路的方框原理图（6分）
| 属性 | 参数 |
|---|---|
| 总库存 | 999999 件 |
| 商家编码 | JS-56-131 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
