高压绝缘子漏电检测电路套件江苏电子电路装调与应用技能竞赛散件

¥79.00

编码： JS-56-25

有货 999999

折扣时间

中等职业学校职业技能大赛电子产品装配与调试项目技能竞赛套件

套件名称：高压绝缘子漏电检测电路

产品型号：JS-56-25

本套件为江苏省技能竞赛套件，可作为各地备赛训练或竞赛使用。

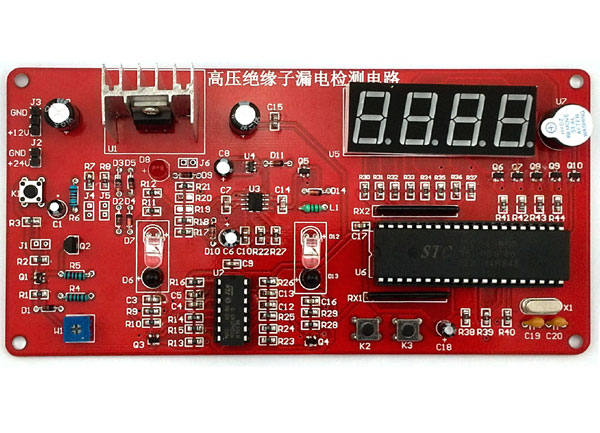

一、装配好的成品图片

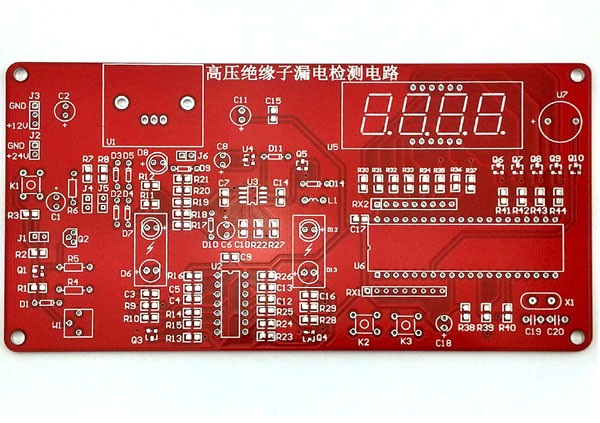

二、**PCB电路板

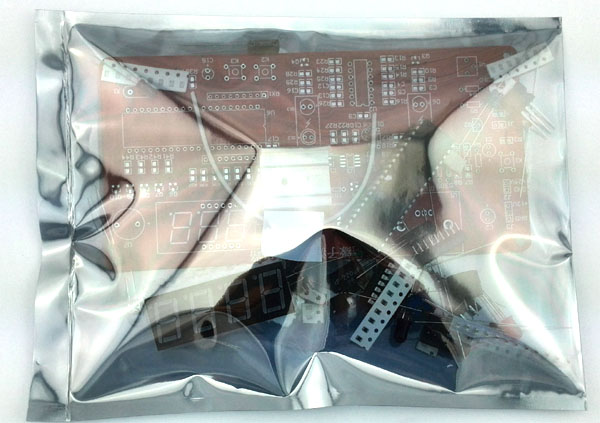

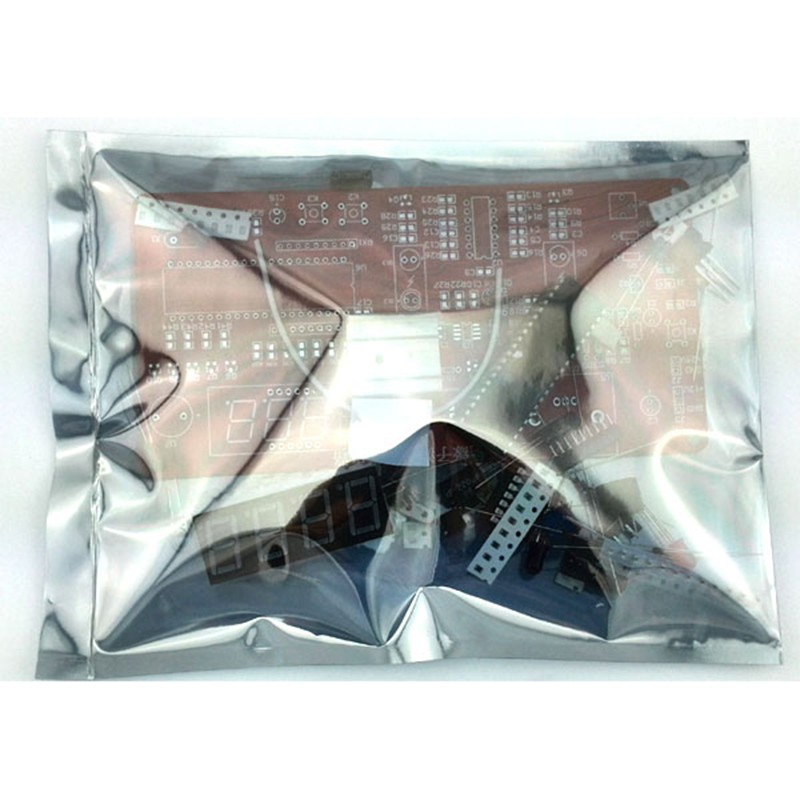

三、套件元件包

   1、功能说明
   高压绝缘子在电力输送系统中用于支撑传输导线，其本身应该是不导电的，理想情况下在高压线同支撑架之间相当于一个电容器（导体之间的电容），在高压交流电压下会有一定的漏电流，当由于自身的原因或外部原因使得该漏电流增加时，表明绝缘子有了其他的导电途径，如绝缘子内部的裂痕或外部的表面的污垢等等，这些是造成故障的隐患，应及时发现并排除。
   本电路由漏电测量电路、光传输电路、脉冲展宽电路、单片机频率测试电路等组成，标定电路用于试验测量系统的特性：
   该电路也可以监测雷击次数，当一次高电流脉冲通过时，通过光传输方式，将这次高电流计作一次雷击。
   脉冲展宽电路:由D6、D13接收到的信号脉冲宽度可能太窄，由U2A和U2B组成的电路用于展宽脉冲宽度，便于单片机识别。
   单片机控制电路:P0口用于控制LED的段码，P2口用于控制四位LED的位码，INT0输入信号测量雷电计次，INT1输入信号用于测量漏电信号，按键K2控制显示测量到的电流值，按键K3用于控制显示雷击次数。
   LED显示电路：4位LED由按键选择分别显示电流和雷击次数，电路通电常显示漏电流，有雷击时显示雷击数，5秒以后自动回到显示电流值。
   报警电路：当雷击计数**过10次或漏电流大于12mA时，蜂鸣器常响。
   信号源电路：用Q1、Q2和K1按键等组成恒流源模拟漏电流和模拟雷击，W1用于调节恒流源的电流，J1短路块用于改变恒流源的档位，展宽调节范围，按下按键K1模拟雷击时的较大的电流。

配套考核简介：

一、电子产品装配

1．元器件选择

2．印制电路板焊接

3．电子产品安装

二、电子产品功能调试

1、《高压绝缘子漏电检测电路》电路板工作正常

（1）直流稳压电源工作正常。
（2）单片机及数码显示电路工作正常。
（3）测试用电流源工作正常。
（4）电流频率变换电路工作正常。
（5）电流监测功能正常。
（6）雷电计数功能正常。
（7）报警电路工作正常。
2、电路知识问答

三、电子产品电路参数测试

四、绘画电路原理图和PCB板图
