万年历计算器及数字温度计焊接套件国赛电子产品装配组装实训竞赛
【2012年国赛标准】万年历计算器及数字温度计
产品型号：JS-56-134
本套件可作为职业院校电子技能竞赛、电子实训之用。

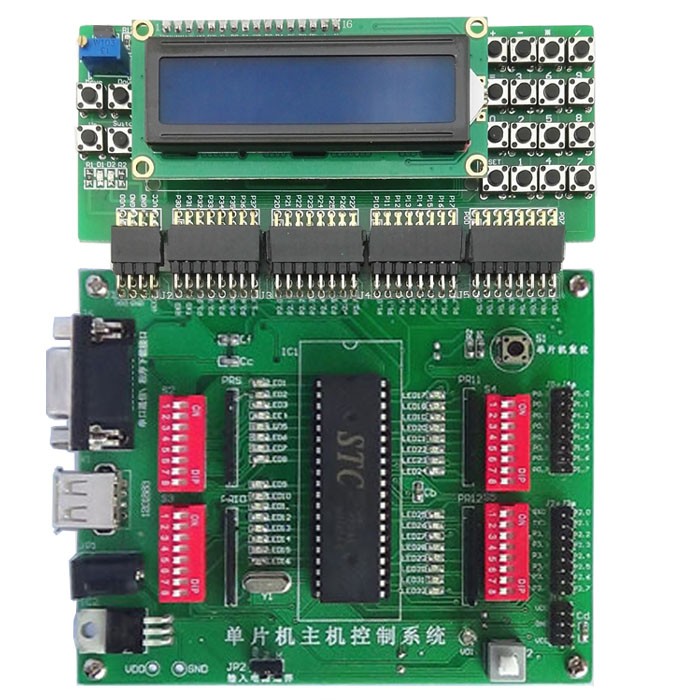

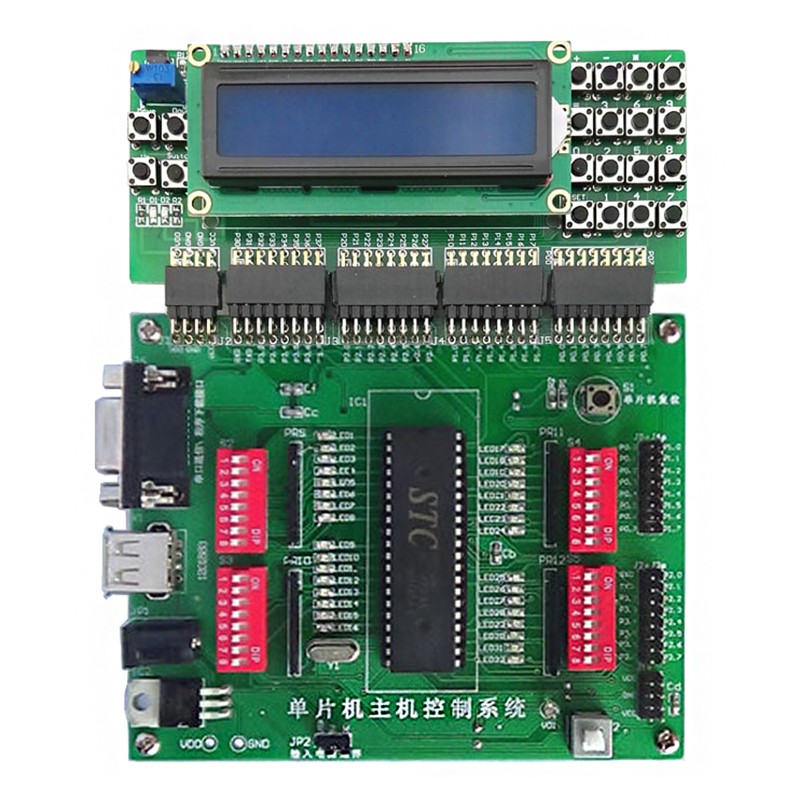

一、装配后的成品图片

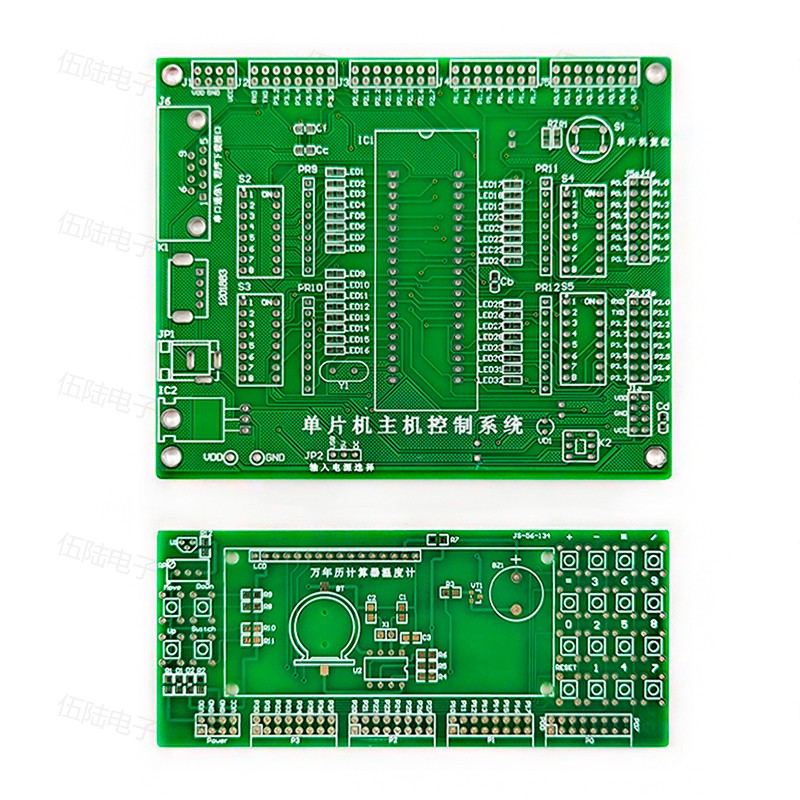

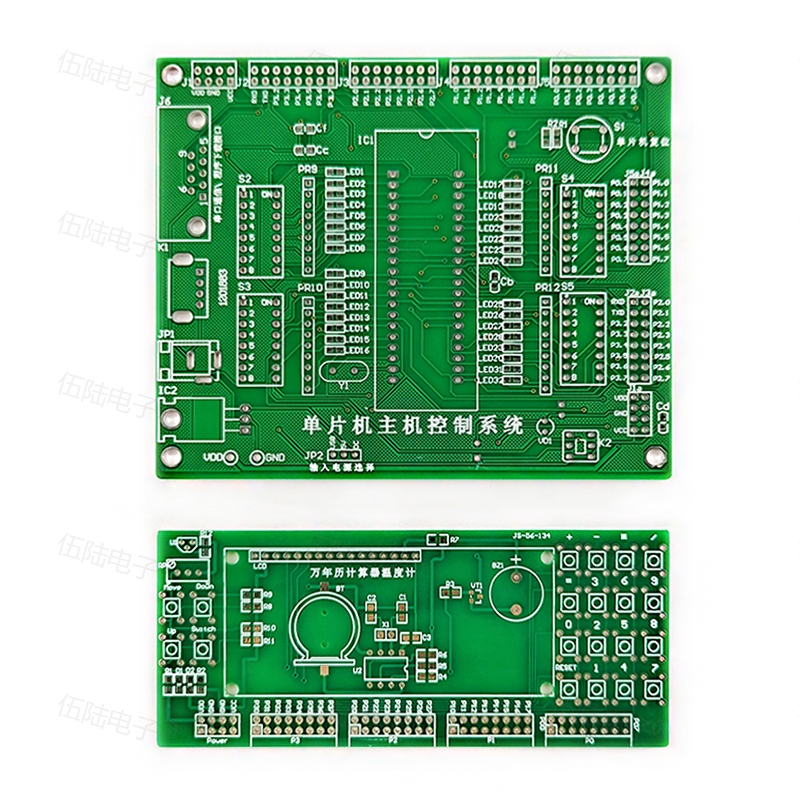

二、**PCB电路板

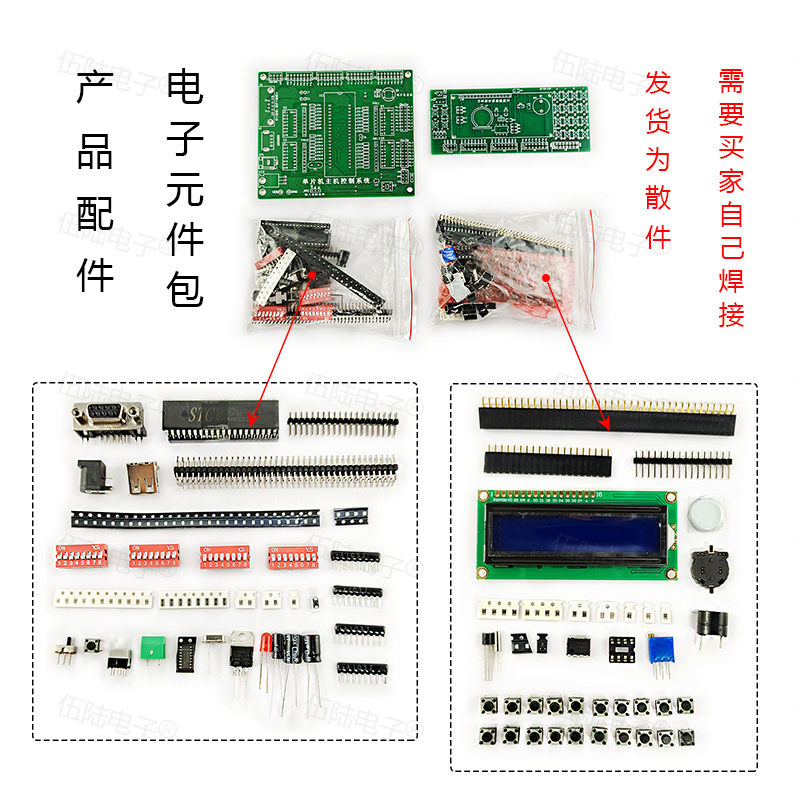

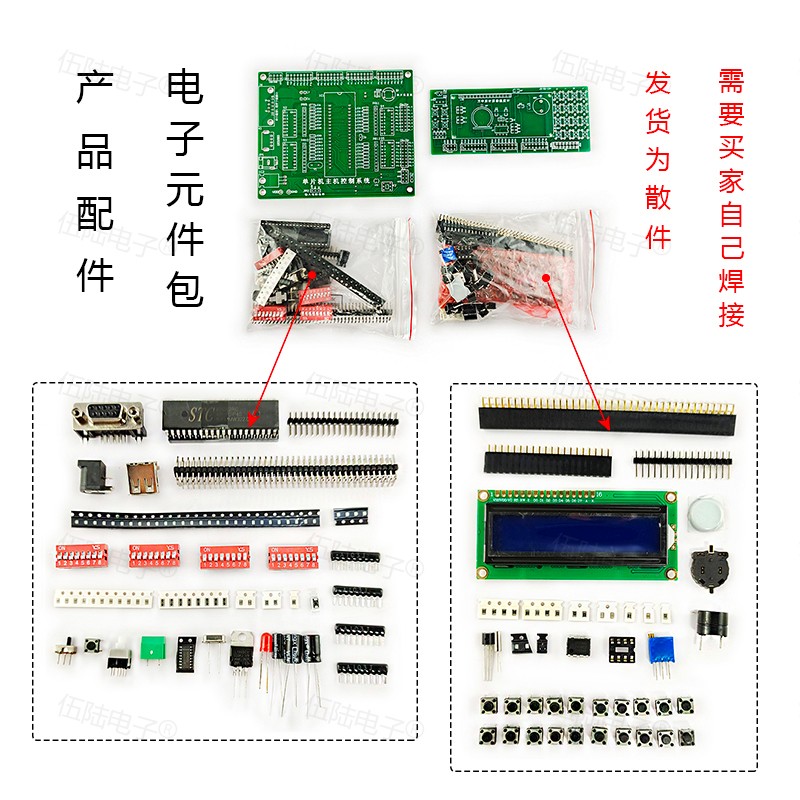

三、套件元件包
四、套件配套节选
电子产品功能调试（共25分）
1、产品电路工作正常（3分）
把装配好的主机控制主板 通过双排弯插头和插座J1、J2、J3的对接，并在主机控制主板的电源输入端VDD、GND接入12V直流电压。
（1）主机控制主板电路工作正常
（3） 整机电路工作正常
万年历计算器温度计电路，
（2）万年历计算器温度计电路工作正常
2、根据《万年历计算器温度计》电路原理图，在下面的空白处画出电路框图（6分）
3、搭建及调整《基于ICL7135的数字显示压力表》（10分）
1．请把下表《装配工艺卡片》中的“序号（位号） ”列出的各元器件，在“以上各
元器件插装顺序是： ”一栏中编写插装顺序（可归类处理）。
2．可根据《装配工艺卡片》中“图样”和装配工艺要求，在《装配工艺卡片》中
的“工艺要求”一列其中的空格中填写工艺要求。
3、装配工艺卡片编制（6分）
根据《装配工艺卡片》**的万年历计算器温度计元器件，完成下面装配工艺卡片的编制。
注：主机控制板看作一个整体！3、搭建及调整《基于ICL7135的数字显示压力表》（10分）
1．请把下表《装配工艺卡片》中的“序号（位号） ”列出的各元器件，在“以上各
元器件插装顺序是： ”一栏中编写插装顺序（可归类处理）。
选用YL－291单元电子电路模块，完成《基于ICL7135的数字显示压力表》电路搭建。
要求；压力变换传感器外接，其输出电压0—6V，代表0-10000pa；数码显示0000-9999；自选模块，
自己设计电路并连接。
1． 搭建电路工作正常：(/8分)
模块选用正确； 布局布线合理整洁； 能够实现基本要求；
2． 记录相关数据填写在空格中：(2分)
使用一节电池作输入电压，当其电压为 ，数码管显示状态为____________。
| 属性 | 参数 |
|---|---|
| 总库存 | 999998 件 |
| 商家编码 | JS-56-134 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
