无线传感隧道栏杆电路红外限高检测浙江电子课改应用实训DIY套件
浙江省电子技术应用专业课程改革成果《电子技术综合应用》中项目四套件——无线传感隧道栏杆电路。也可作为技能竞赛训练、小制作套件。

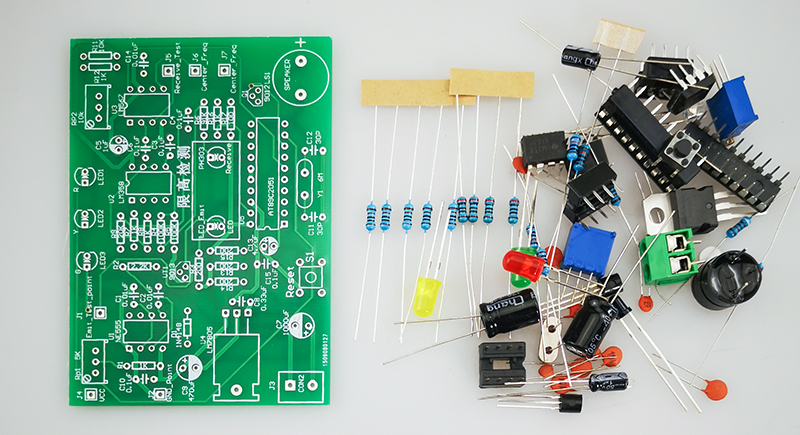

产品型号:JS-56-119

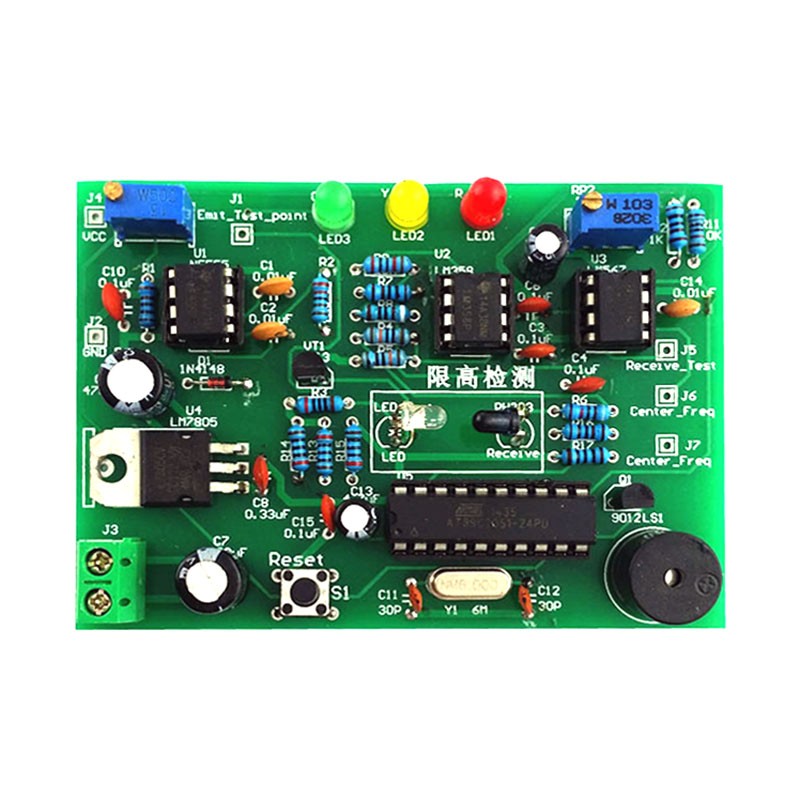

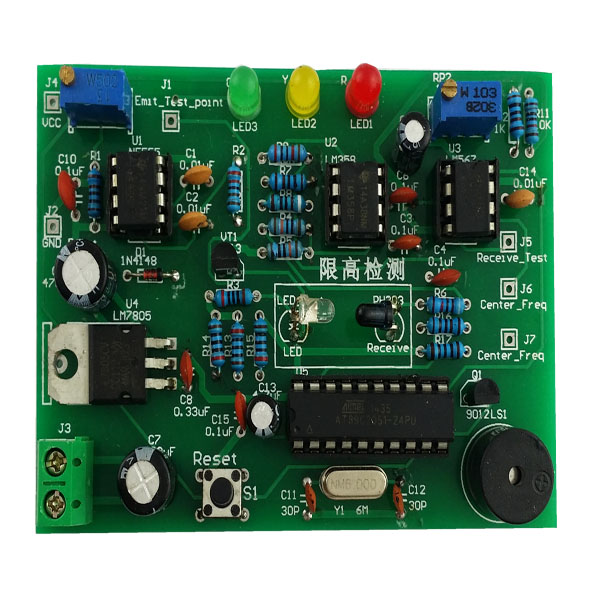

一、焊接后的成品图

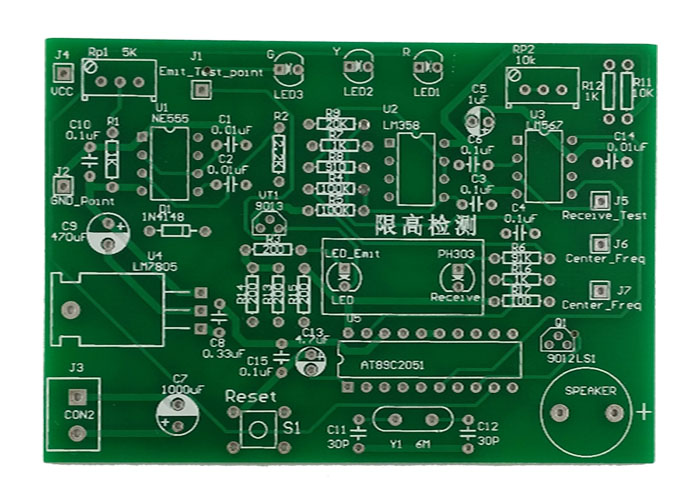

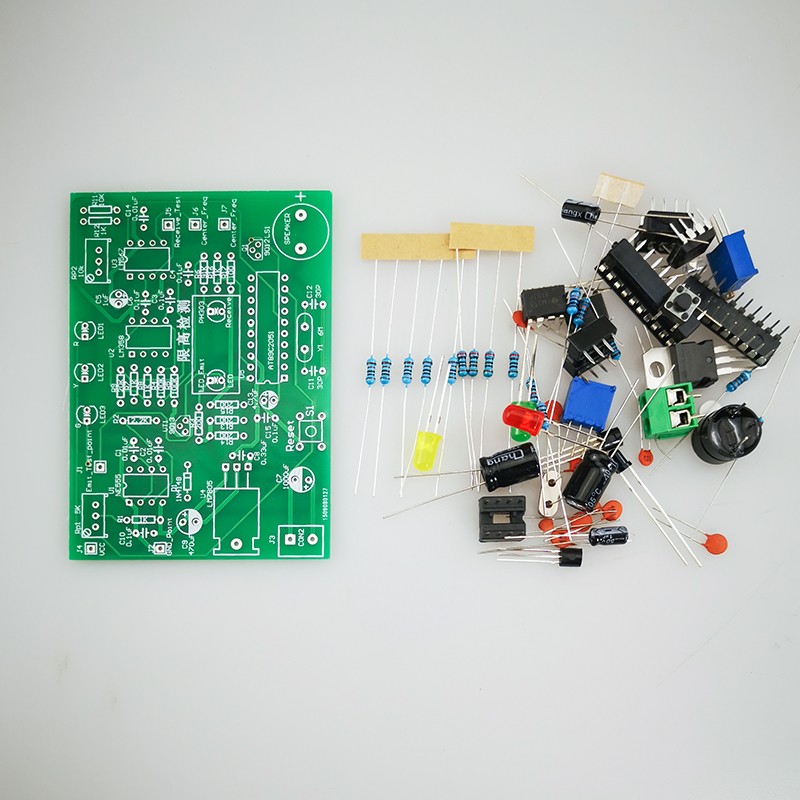

二、**的PCB电路板
三、项目简介
1.项目提出
在交通运输日益繁忙的今天,汽车经常要穿越隧道、涵洞。很多车辆经常**高装货,并且疲劳驾驶不注意交通标志,导致伤人、伤车、伤隧道、伤涵洞的交通事故。目前采用的大多是木制或金属制的标志横竿,作为警示工具。但如果**高仍会出现伤人或伤车的事故。为此,提出了用红外线无线传感隧道栏杆。一旦汽车**出高度,则在汽车运行的前方用声、光两种方法报警,避免事故发生。
2.项目要求
1.设计制作一个无线传感隧道栏杆提示电路替代事物隧道栏杆。
2.利用红外线的发射和接收作为探测汽车是否**高的传感器作为隧道栏杆,实现汽车**高报警的功能。
3.项目分析
根据本项目提出的问题----要用红外线来代替实质栏杆,需要有发射红外线的红外线发射电路,也需要有接收红外线的红外线接收电路。在正常情况(没有汽车或汽车没有**高),发射过来的红外线会被红外线接收器接收到;如若汽车**过规定高度,发射过来的红外线被**高汽车所挡,红外线接收器接收不到发射过来的红外线。
一旦接收器没有接受到信号,则说明汽车**高,由后续电路发出声光报警信号,提醒汽车驾驶员,所驾驶的汽车已经**高,不能进入隧道。

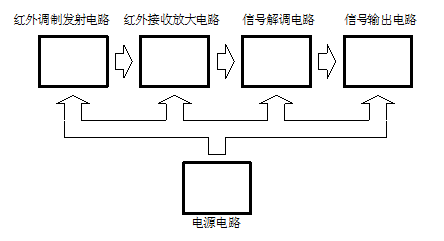

根据上述分析,本项目的电路由五个模块电路组成:红外线发射(带调制)模块、红外线接收放大模块、信号解调模块、信号输出模块以及为各模块提供能源的电源模块。
4.元件清单
序号 | 标号 | 型号 | 序号 | 标号 | 型号 |
1 | R1 | 1K | 28 | C11 | 30pF |
2 | R2 | 2.2K | 29 | C12 | 30pF |
3 | R3 | 200Ω | 30 | C13 | 4.7μF |
4 | R4 | 100K | 31 | C14 | 0.01μF |
5 | R5 | 100K | 32 | C15 | 0.1μF |
6 | R6 | 91K | 33 | D1 | 1N4148 |
7 | R7 | 1K | 34 | D2 | 1N4007 |
8 | R8 | 910Ω | 35 | D3 | 1N4007 |
9 | R9 | 20K | 36 | D4 | 1N4007 |
10 | R11 | 10K | 37 | D5 | 1N4007 |
11 | R12 | 10K | 38 | Rp1 | 4.7K |
12 | R13 | 200Ω | 39 | Rp2 | 10K |
13 | R14 | 200Ω | 40 | Q1 | 9012 |
14 | R15 | 200Ω | 41 | VT1 | 9013 |
15 | R16 | 1K | 42 | U1 | NE555(8脚底座) |
16 | R17 | 100Ω | 43 | U2 | LM358(8脚底座) |
17 | Y1 | 12M晶振 | 44 | U3 | LM567(8脚底座) |
18 | C1 | 0.01μF | 45 | U4 | LM7805 |
19 | C2 | 0.01μF | 46 | U5 | AT89C2051(20脚底座) |
20 | C3 | 0.1μF | 47 | LED1 | 红色LEDΦ5 |
21 | C4 | 0.1μF | 48 | LED2 | 黄色LEDΦ5 |
22 | C5 | 1μF | 49 | LED3 | 绿色LEDΦ5 |
23 | C6 | 0.1μF | 50 | Receive | 红外接收管Φ5 |
24 | C7 | 1000μF | 51 | Emit | 红外发射管Φ5 |
25 | C8 | 0.33μF | 52 | S1 | 轻触开关 |
26 | C9 | 470μF | 53 | LS1 | 蜂鸣器+5V |
27 | C10 | 0.1μF | 54 | J1~J8 | 排针 |
5.调试步骤
经过检查在确定没有元器件插装、连线错误后,才能接上变压器的连接线、接到交流市电上,进行电路的调试。
①调试电源部分,主要测量电源的输出电压是否正确。若集成电路是安装在集成电路的插座上的,在调试电源时可不插上集成电路。在确定电源完好后再插上集成电路(此时电源应断开)。用**表7805的3脚输出电压,正常为5V,把电压调到电路的要求值5V。
②对准红外线发射和接收管,调整电位器Rp2,使LM567的输出脚输出低电平。
如果不能使LM567输出低电平,则检查电路的元件有否装错,**是红外发光二极管的极性有否装错;用示波器观察555时基电路有否起振。若555已起振,检查红外发光二极管两端的波形是否正确,波形的频率是否在40KHz左右,调整Rp2,波形的频率是否会变化,变化的范围是否在预定的变化范围内等。对于接收电路主要检查LM567电路部分,检查其电源电压是否正常,外围元器件有否装错等。
③按下复位按钮,使电路复位。调整电位器使红外使发射管与红外接收管频率一致并使管子对准,正常则绿灯亮,示意汽车可正常通行。用遮挡物遮挡住红外线,则LM567输出为高电平,AT89C2051的输出为高电平,黄灯亮,延迟后红灯亮,同时蜂鸣器发出报警声,警示汽车**高,不能通行。
