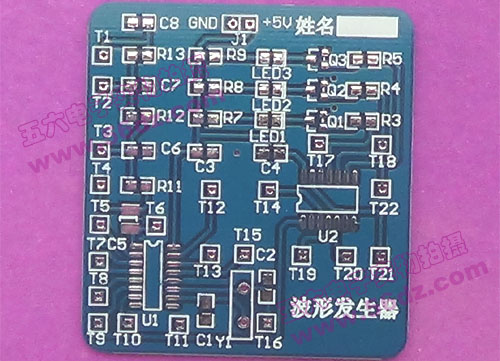

波形发生器竞赛练习用抄板空电路板

¥6

编码： CB-56-1

有货 999999

画电路原理图（本项目15分）－－－2010年新题型要求,此套件没有元器件

　　内容：使用Protel 2004 DXP软件，根据《控制电路》线路板，准确地画出它的电路图，并在电路图中的元器件符号上标明　　　　　　　　　

它的标号和标称值。说明：选手在D盘根目录上以工位号为名建立文件夹（××为选手工位号，只取后两位），选手竞赛画出　　　　　

的电路图定义为Sch××.schdoc，并存入该文件夹中。选手如不按说明存盘，将不可能给予评价。

　　评价参考：

1．按照要求存盘（1分）。

2．所有元器件，包括符号（国标）、标号和标称值等画齐（6分）。错或漏写一个扣0.2分。电阻单位不能漏写“Ω”，电容器容量

单位也要完整，如“μF、pF”,不能写成“uF”。如单位没写或写错，每一种单位扣1分。

3．元器件连线正确（5分）。错或漏画一条连线扣0.1分。

4．整体（3分）。

（1）J1、J2扣线插座，电源，地（共1分）；J1、J2缺失或没有标写可扣0.3分。J2扣线插座没有标出VCC和地扣0.1分。

（2）元器件布局合理（1分）；元器件缺失可扣0.5分。
