手机USB充电器焊接套件5V电子DIY教学实训开关稳压电源适配器散件
新款USB充电器套件,小巧精致,新流行款式,国内外畅销,USB充电器套件,又可称开关电源学习套件
输入AC160-240V,50/60Hz,
额定输出:DC 5V 500mA。
USB充电器在日常生活中通用。本站的新款USB充电器套件是售国外的一款成熟量产的充电器套件,现在一同给广大电子爱好者分享。
套件包括配套说明书、元件清单、工作原理介绍、电路图、外壳、电路板、元件包等。只要对照图纸装配正确即可使用。
产品型号:WK-56-1

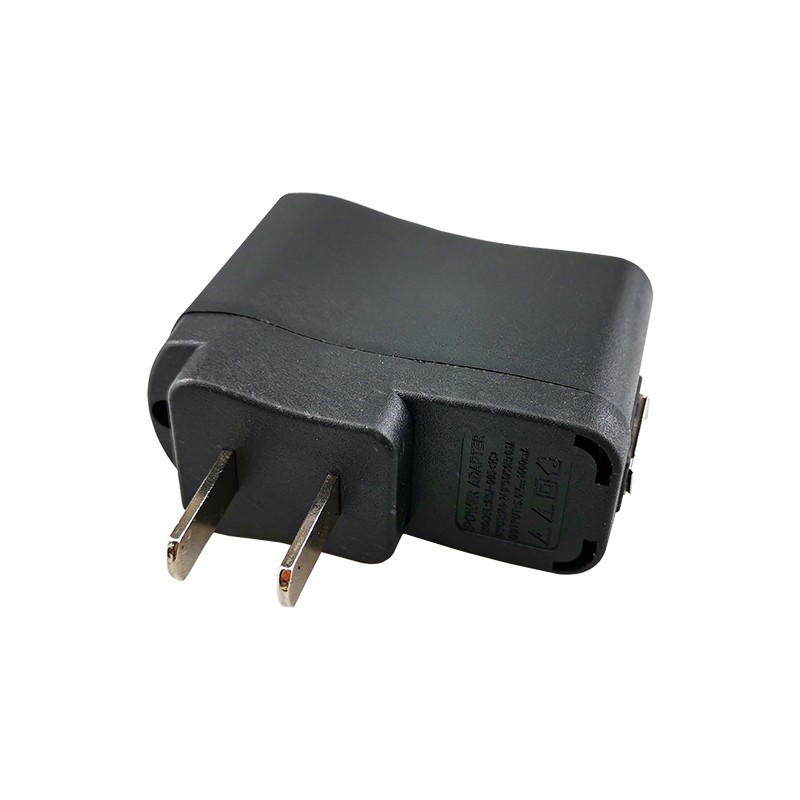

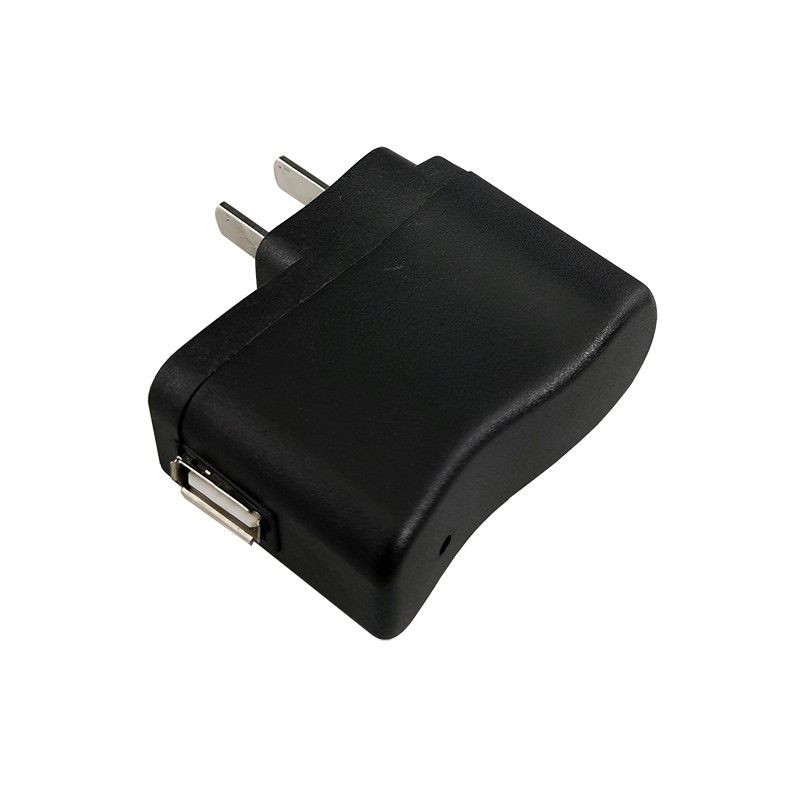

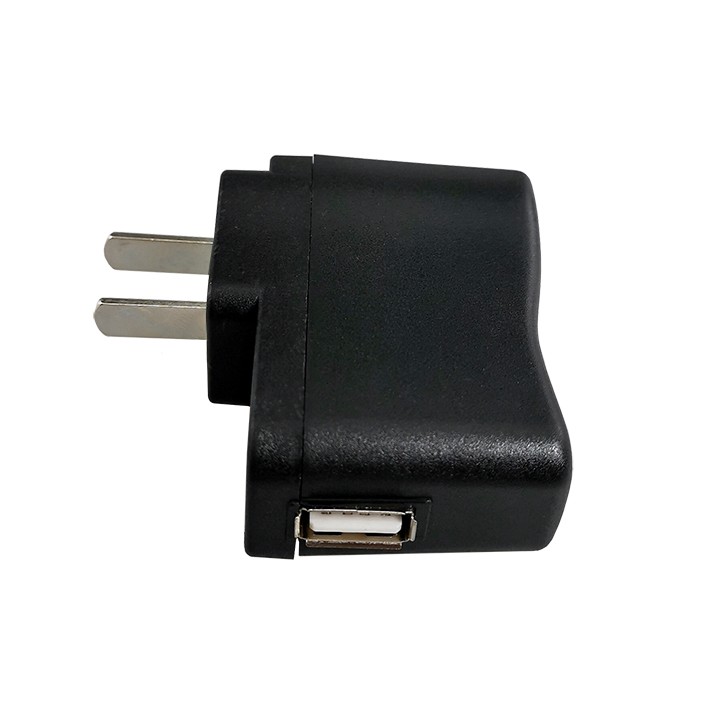

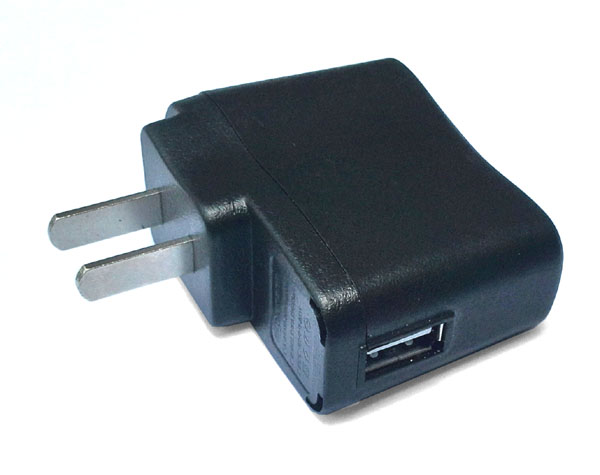

装配好的成品图片:

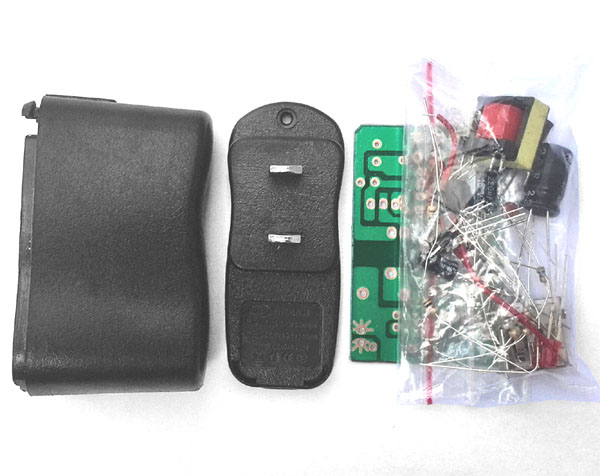

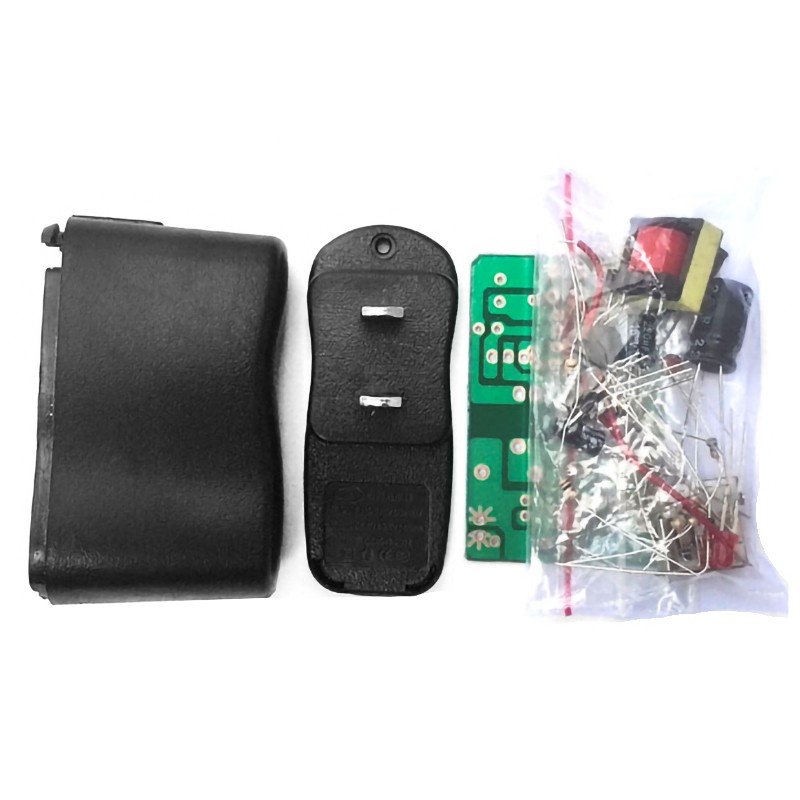

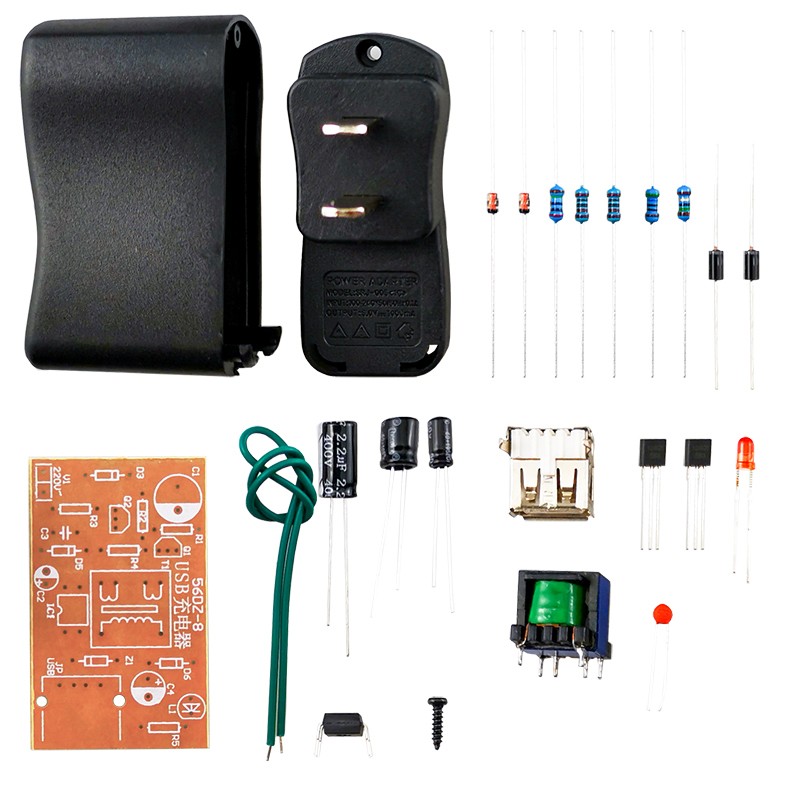

全套元件(包括外壳、电路板、全套元件)

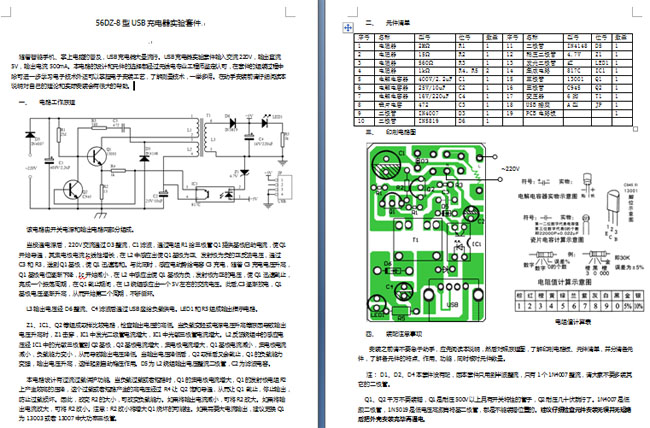

配套说明书

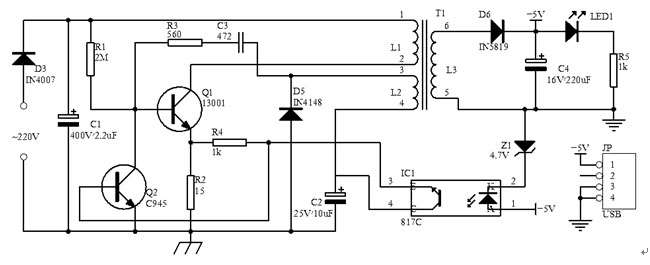

电路原理图
工作原理
该电路由开关电源和输出电路两部分组成。
当接通电源后,220V交流通过D3整流,C1滤波,通过电阻R1给三极管Q1提供基极启动电流,使Q1开始导通,其集电极电流Ic线性增长,在L2中感应出使Q1基极为正、发射极为负的正反馈电压,通过C3和R3,送到Q1基极,使Q1迅速饱和。与此同时,感应电动势给电容C3充电,随着C3充电电压升高,Q1基极电位逐渐下降,Ic开始减小,在L2中感应出使Q1基极为负,发射极为正的电压,使Q1迅速截止,完成一个振荡周期,在Q1截止期间,在L3绕组感应出一个5V左右的交流电压。此后,C3逐渐放电,Q1基极电压逐渐升高,从而开始第二个周期,不断循环。
L3输出电压经D6整流、C4滤波后通过USB座给负载供电。LED1和R5组成输出指示电路。
Z1、IC1、Q2等组成取样比较电路,检查输出电压的高低。当负载变轻或电源电压升高等原因导致输出电压升高时,Z1击穿,IC1中发光二级管电流增大,IC1中光敏三极管电流增大。L2反馈绕组中的感应电压经IC1中的光敏三极管到Q2基极,Q2基极电流增大,集电极电流增大,Q1基极电流减小,集电极电流减小,负载能力变小,从而导致输出电压降低。当输出电压降低后,Q2取样后又会截止,Q1的负载能力变强,输出电压升高,这样起到自动稳压作用。D5为L2绕组输出电压整流二极管,C2为滤波电容。
本电路设计有过流过载保护功能。当负载过载或者短路时,Q1的集电极电流增大,Q1的发射极电阻R2上产生较高的压降,这个过载或者短路产生的高电压经过R4让Q2饱和导通,从而让Q1截止,停止输出,防止过载损坏。因此,改变R2的大小,可改变负载能力。如果将输出电流减小,可将R2改大。如果将输出电流改大,可将R2改小。注意:R2改小将增大Q1烧坏的可能性。如果需要大电流输出,建议更换Q1为13003或者13007中大功率三极管。
