热释红外电子狗制作套件防盗报警器电子制作 DIY 实训

产品型号：WK-56-22

本套件采用高灵敏度热释电红外传感器探头，无需声音，无需光线，无需震动，既使是夜晚漆黑状态，窃贼一旦进入监控范围（大约10米左右），报警器就会自动检测并发出高强度警笛报警声，可有效吓阻入侵人员。套件装好后适合家庭、学校、仓库、商店等防盗场所使用。
本套件集红外探测、报警、电源三位一体、具有体积小、可随身携带临时设防等优点，无论何时何地都可现场使用。微电脑芯片设计，耗电小，无须接线布线，使用非常简便。

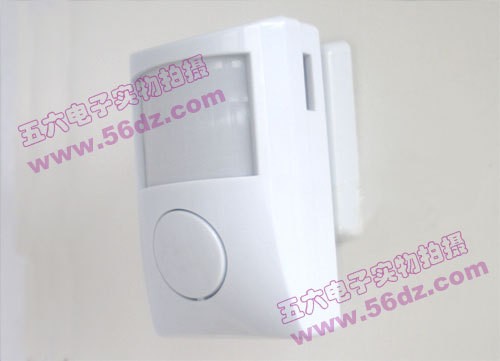

装配好的成品外观

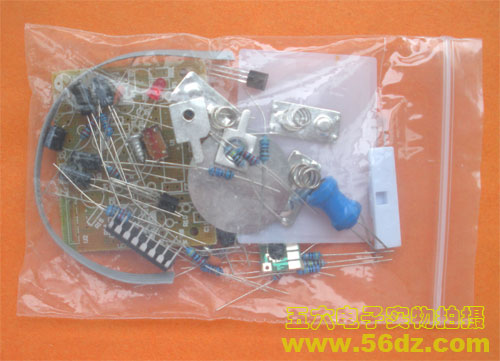

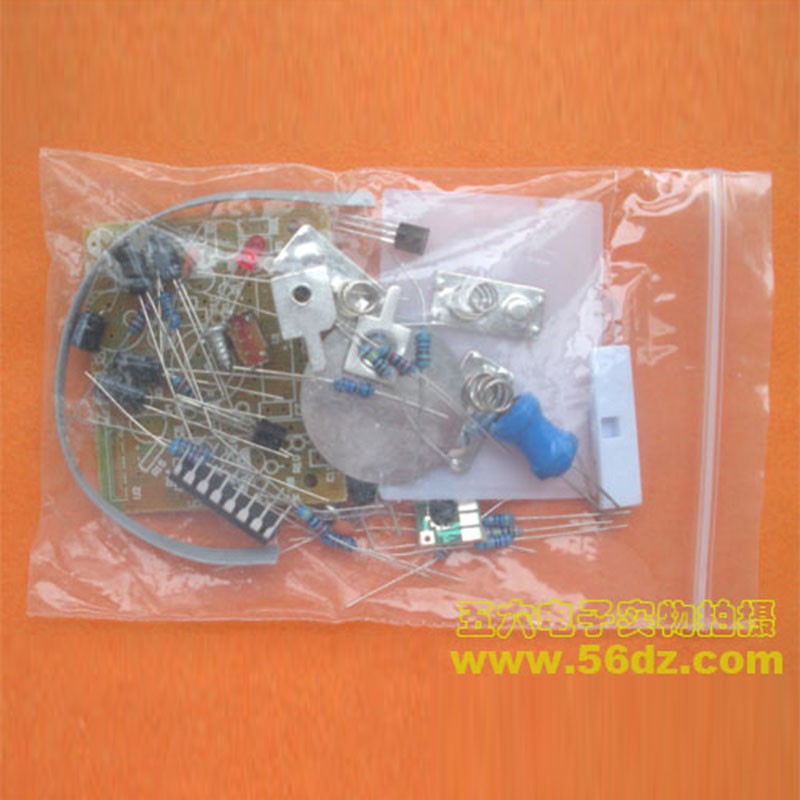

元件包

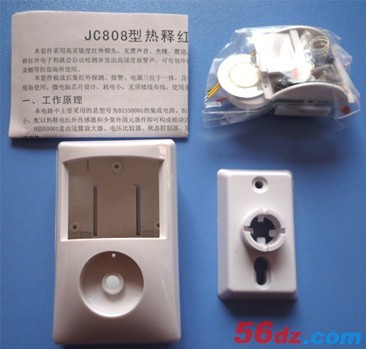

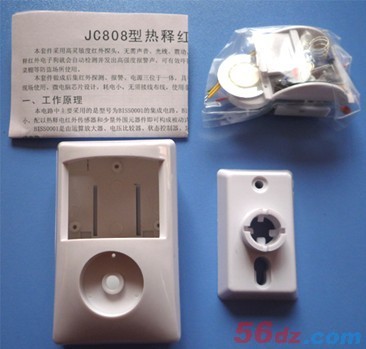

外壳、元件包、图纸

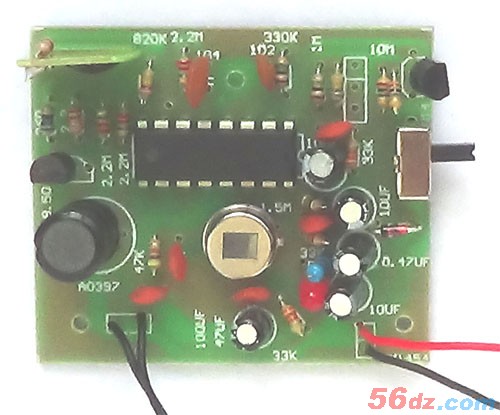

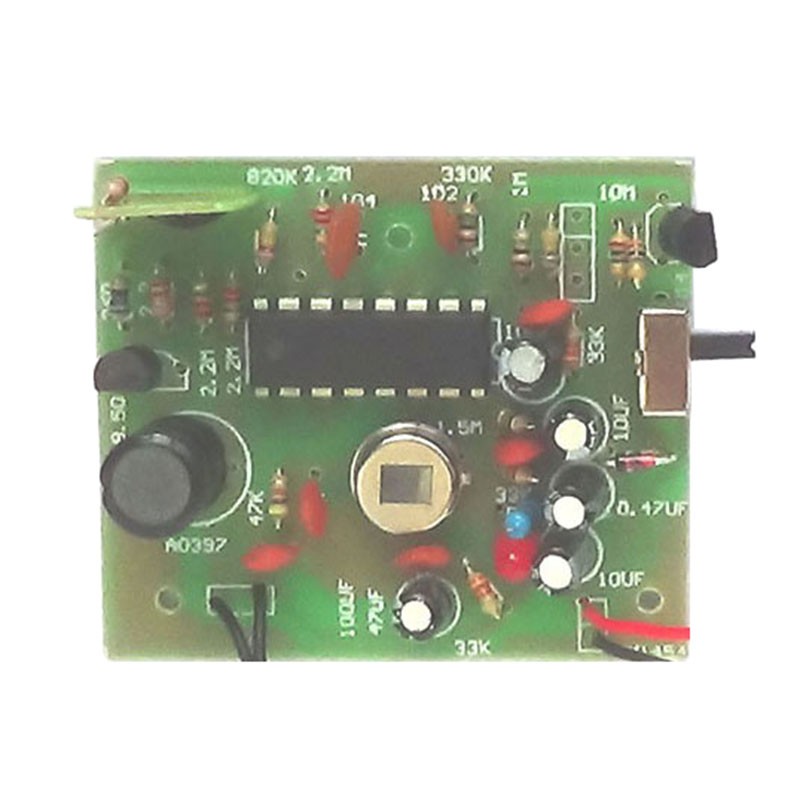

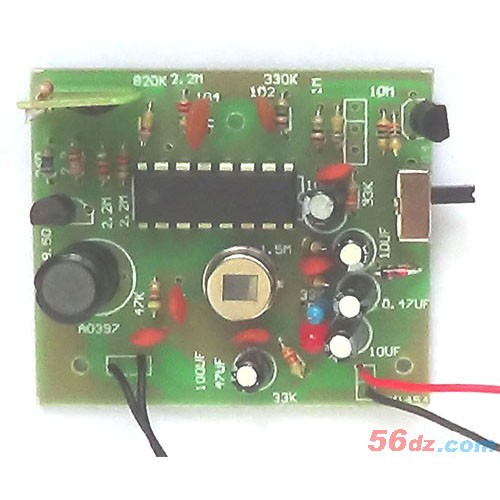

焊接好的PCB电路板

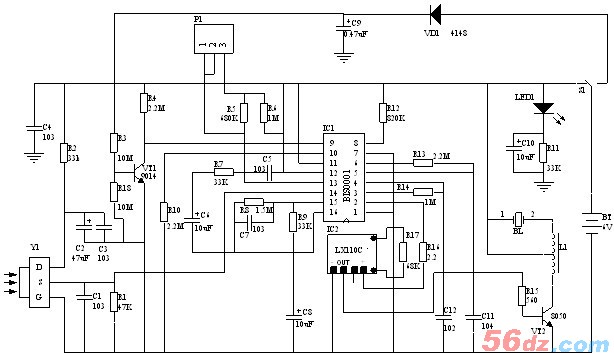

电路原理图

工作原理

    本电路中主要采用的是型号为BISS0001的集成电路。BISS0001是一款高性能的传感信号处理集成电路。是由运算放大器，电压比较器，状态控制器，延迟时间定时器以及封锁时间定时器构成的数模混合专用集成电路。静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感报警器。广泛用于安防，自控等领域。
    IC1内部的运算放大器OP1将热释电红外传感器Yl的输出信号作放大器，然后由电解电容C6耦合给IC1内部的运算放大器OP2进行第二次放大，再经由电压比较器COP1和COP2构成的双向鉴幅器处理后，检出有效触发信号Vs去启动延迟时间定时器，ICl的2脚输出信号Vo驱动报警音乐片IC2工作，三极管VT2对输出音频信号放大，用来推动压电蜂鸣片发出声音。
    当电源开关Sl在关位置时，电源经VD1和R3使VT1饱和导通，则IC1的9脚保持为低电平，从而封锁热释电红外传感器来的触发信号Vs，电路不工作。当电源开关Sl在开位置时．热释电红外传感器经R2得电处于工作状态，VTl处于截止状态使IC1的9脚保持为高电平，ICl处于工作状态。 C4、C9是电源滤波电容，LED1和R11构成电源指示电路。
