调频收音无线对讲机两用教学收音机组装套件电子DIY焊接实训散件

¥14.8-16.3
编码: WK-56-63
有货 19994
折扣时间
套餐:
已售罄
数量:

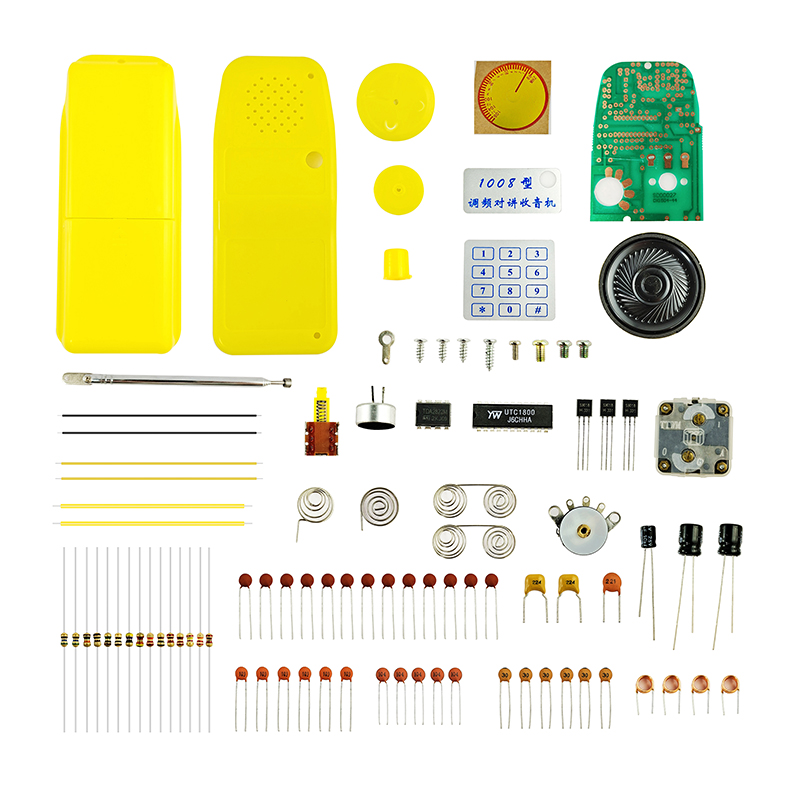

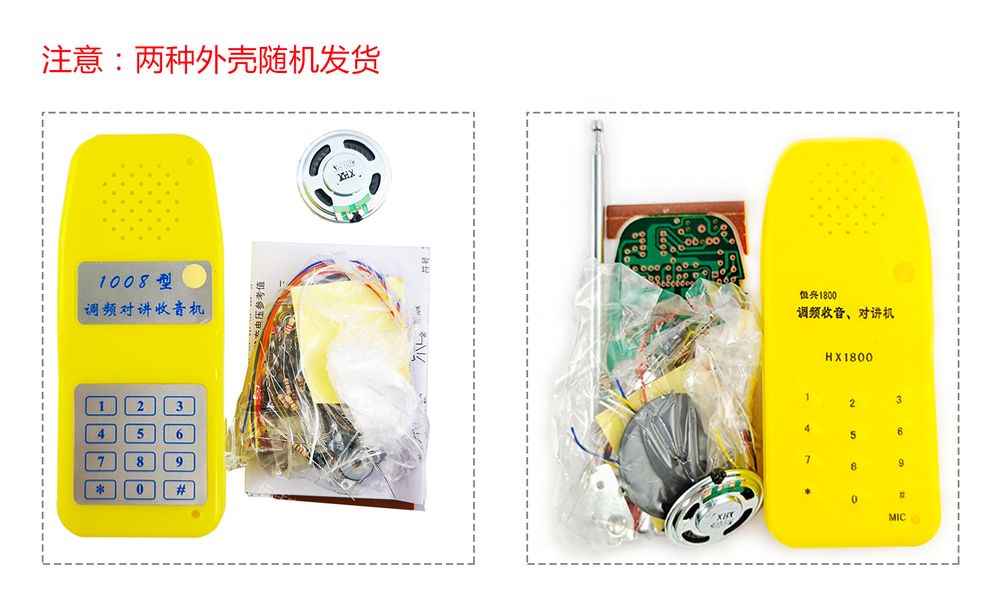

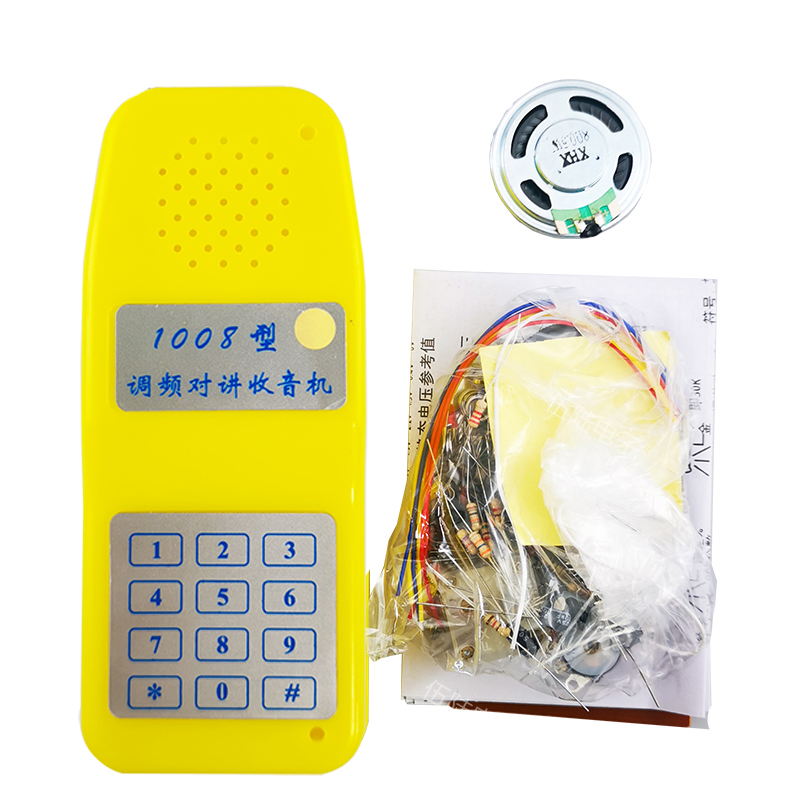

本套件用的核心芯片为D1800,它作为收音接收专用集成电路,功放部分选用D2822。对讲的发射部分采用两级放大电路。一级为振荡兼放大电路;二级为发射部分,采用专用的发射管使发射效率得到提高。它具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。只要按要求装配无误,装好后稍加调试即可收到电台,无需统调,是电子技术改进更新的理想套件。它既能收听电台广播,又能实现相互对讲。

   产品型号:WK-56-63

    收音机的参数:调频波段88MHz-108MHz;

    工作电源电压范围2.5V-5V;

    静态电流13.5mA;信噪比>80dB;谐波失真<0.8%;

    输出功率≥350mA。

    发射机工作电流:约18mA,对讲距离50-100米。

注意:如果要实现对讲功能需装配2只(1对)本机。



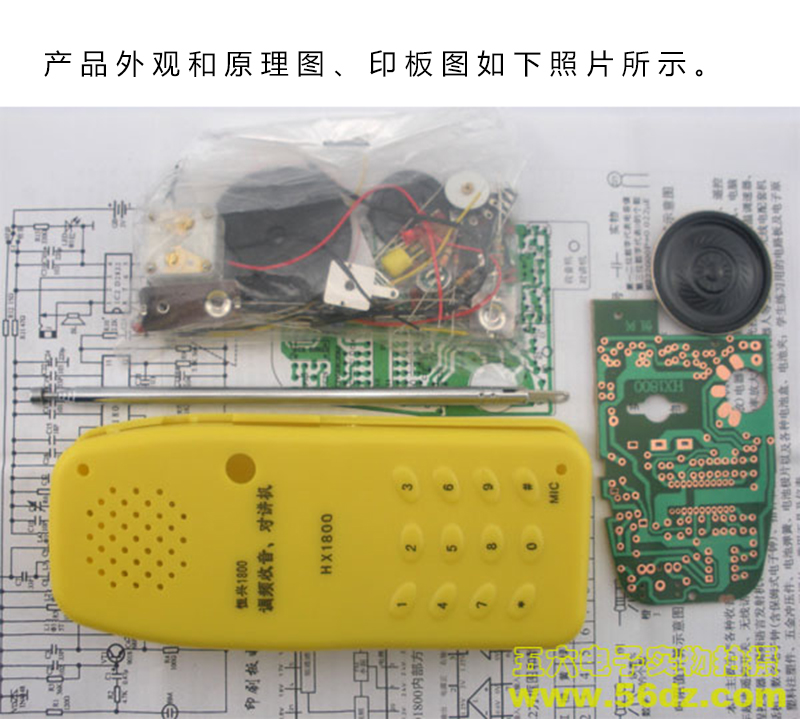

 电路工作原理:

    本套收音/对讲机实验套件克服了电路复杂、故障范围大、对讲距离近的矛盾,电路经过优化组合,在原来的基础上使性能获得提高,对讲距离为50-100米,由于电路的简化,从而使制作更加容易。



    1、接收机部分原理:调频信号由TX接收,经C9耦合到IC1的19脚内的混频电路。IC1脚为本振信号输入端,内部为本机振荡电路,L4、C、C10、C11等元件构成本振的调谐回路。在IC1内部混频后的信号经低通滤波器后得到10.7MHz的中频信号,中频信号由IC1的7、8、9脚内电路进行中频放大、检波。7、8、9脚外接的电容为高频滤波电容。10脚外接电容为鉴频电路的滤波电容。此时,中频信号频率仍然是变化的,经过鉴频后变成变化的电压,这个变化的电压就是音频信号,经过静噪的音频信号从14脚输出耦合至12脚内的功放电路,一次功率放大后的音频信号从ll脚输出,经过R10、C25、RP.耦合至IC2进行二次功率放大,推动扬声器发出声音。

    2、发射机原理:驻极话筒将声音信号转换为变化着的电信号,经过Rl,R2、Cl阻抗均衡后,由VT1进行调制放大。C2、C3、C4、C5、Ll以及VTl集电极与发射极间的结电容Cce构成一个LC振荡电路,在调频电路中,很小的电容变化也会引起很大的频率变化。当电信号变化时,相应的Cce也会有变化,这样频率就会有变化,就达到了调频的目的。经过VT1调制放大的信号经C6耦合至发射管VT2,通过TX、C7向外发射调频信号。1.jpg

属性 参数
总库存 19994 件
商家编码 WK-56-63
商品重量 0 g
每人限购 0 件
包邮政策 满38包邮(特殊地区除外)
可否开票 可提供开票
可否保修 可提供保修
