腰挎式扩音器腰挂式散件扩音机DIY制作套件电子技能实训专用

¥25-33.9

编码： WK-56-33

有货 29997

折扣时间

套餐：

套件

套件+充电电池

套件+充电电池+充电线

数量：

电子组装套件，电子技能实训套件，职业院校电子技能与实训组装套件，提供电路图等。

产品型号：WK-56-33

套件包括：电路板、外壳、头戴式话筒、音频线、电路图。选配配件：充电电池、充电用USB转DC线（需要另外购买）

充电电池链接：https://item.taobao.com/item.htmid=532078499586&spm=2014.21600712.0.0

充电线链接：https://item.taobao.com/item.htm?id=524732357894&spm=2014.21600712.0.0

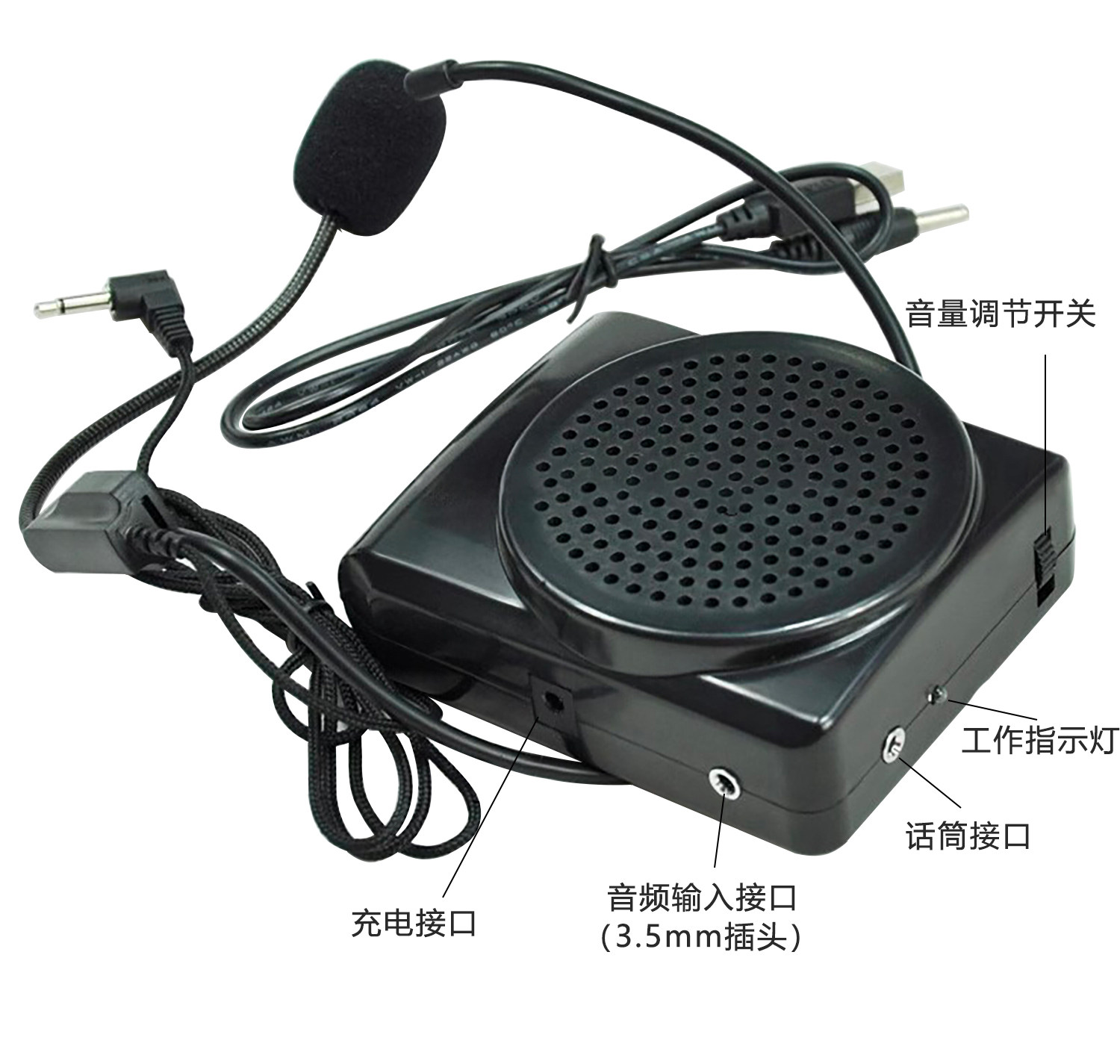

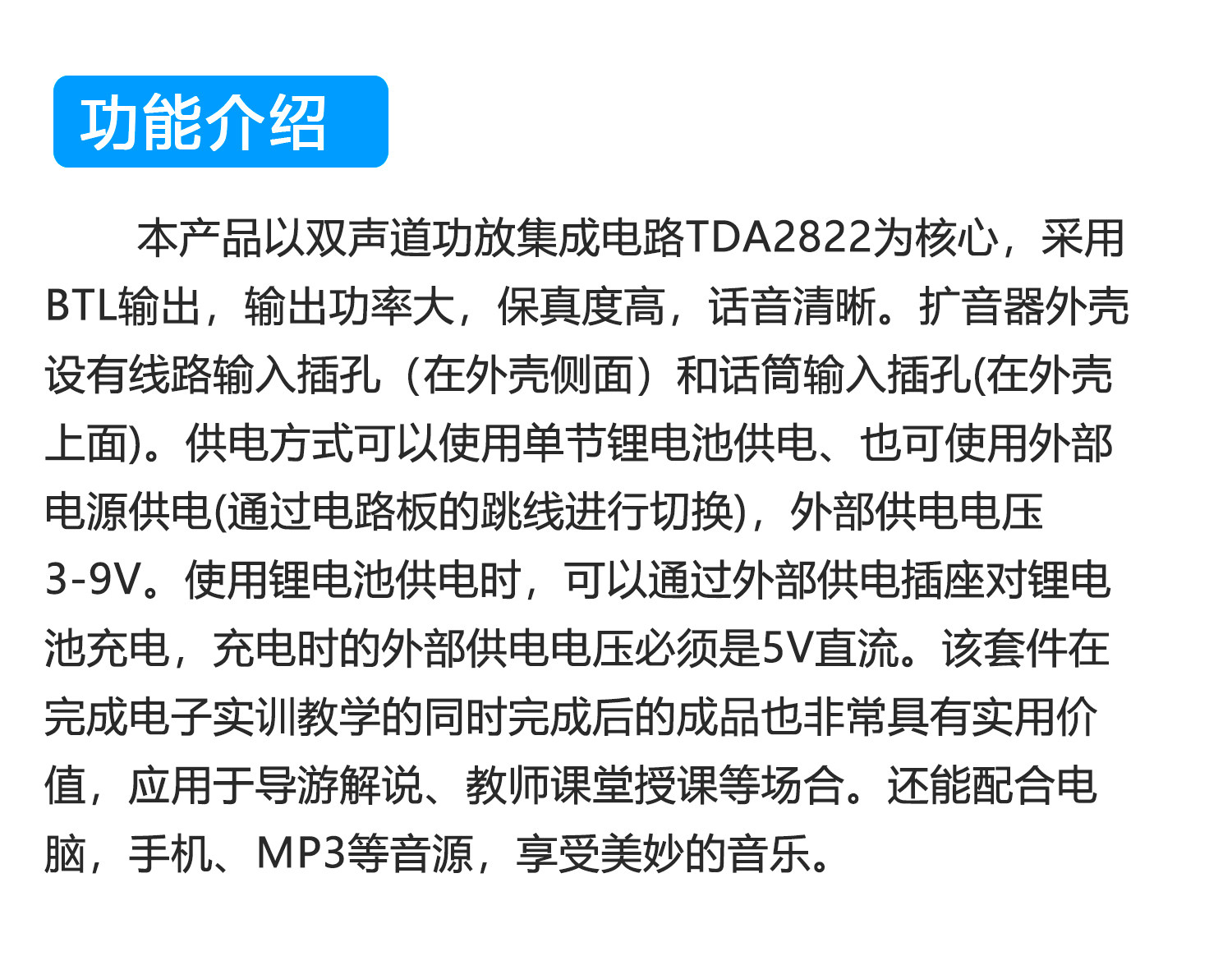

本产品以双声道功放集成电路TDA2822为核心，采用BTL输出，输出功率大，保真度高，话音清晰。扩音器外壳设有线路输入插孔（在外壳侧面）和话筒输入插孔(在外壳上面)。供电方式可以使用单节锂电池供电、也可使用外部电源供电(通过电路板的跳线进行切换)，外部供电电压3-9V。使用锂电池供电时，可以通过外部供电插座对锂电池充电，充电时的外部供电电压**是5V直流。该套件在完成电子实训教学的同时完成后的成品也非常具有实用价值，应用于导游解说、教师课堂授课等场合。还能配合电脑，手机、MP3等音源，享受美妙的音乐。

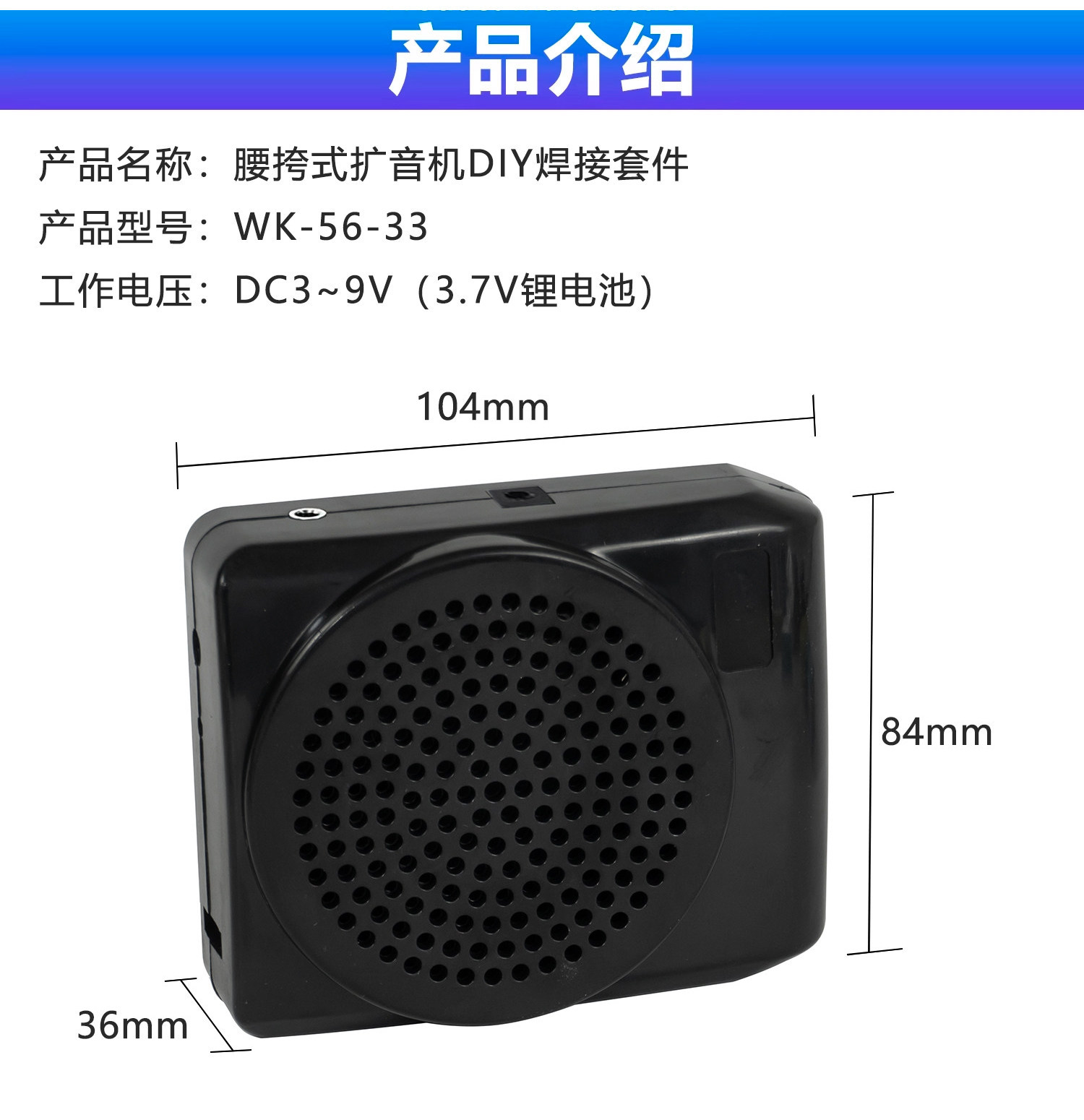

外型尺寸：

工作电压：3-9V （3.7V充电电池）

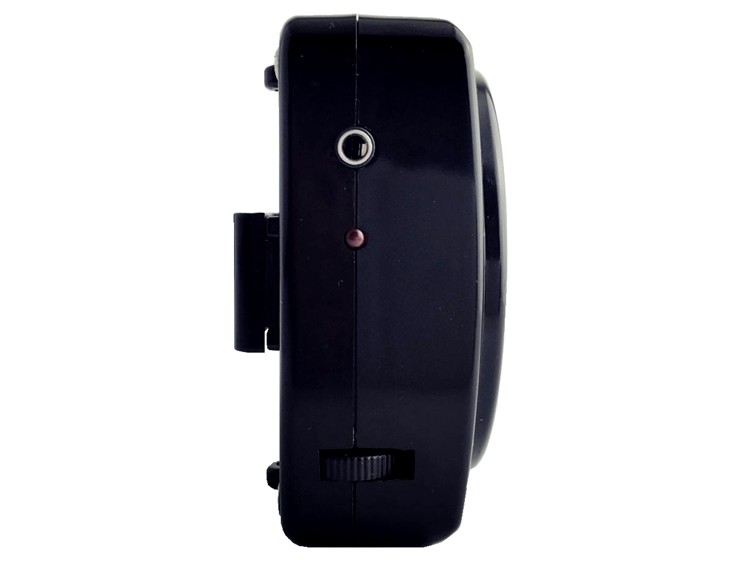

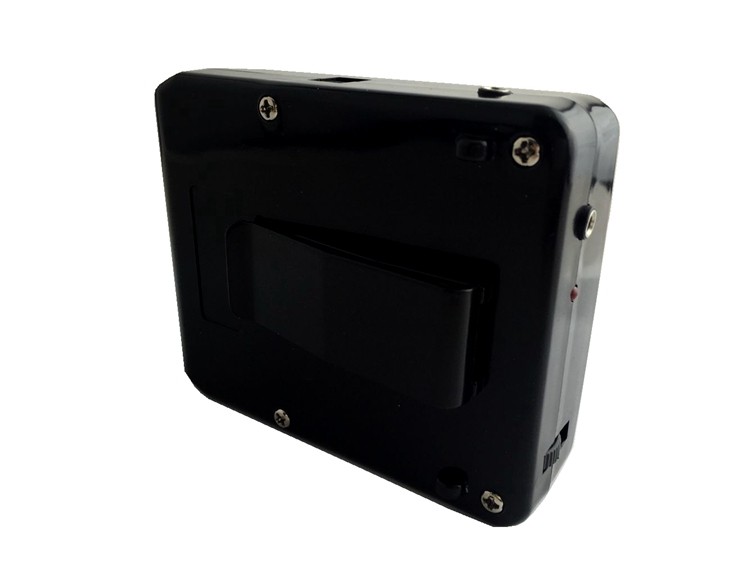

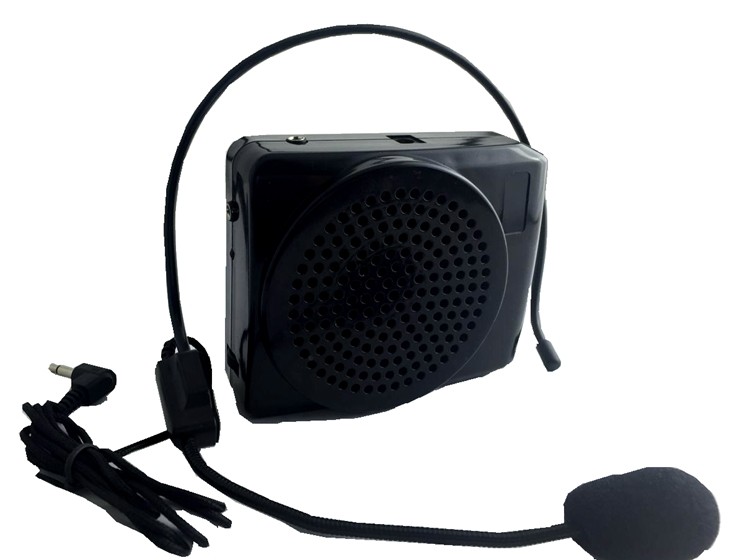

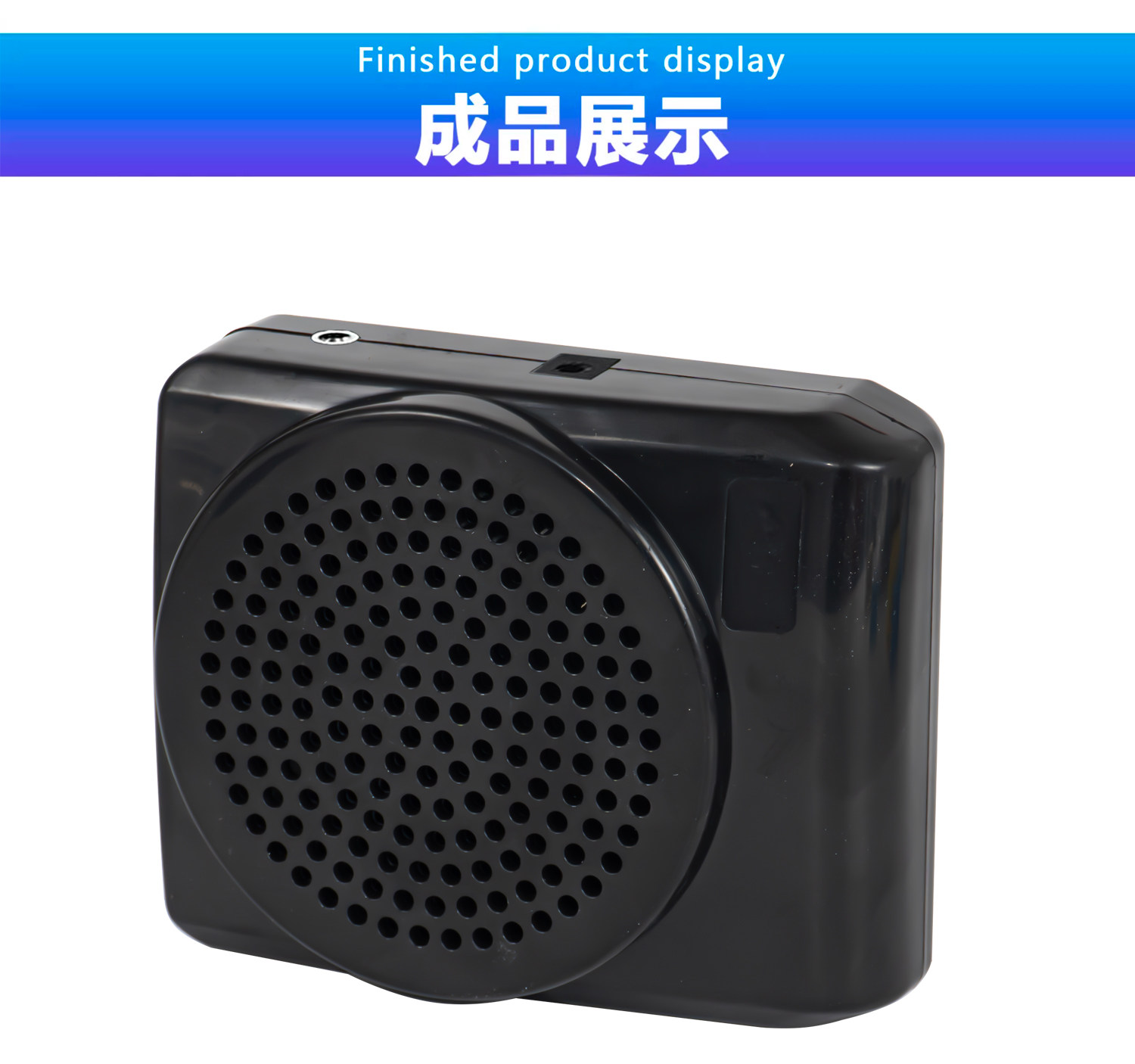

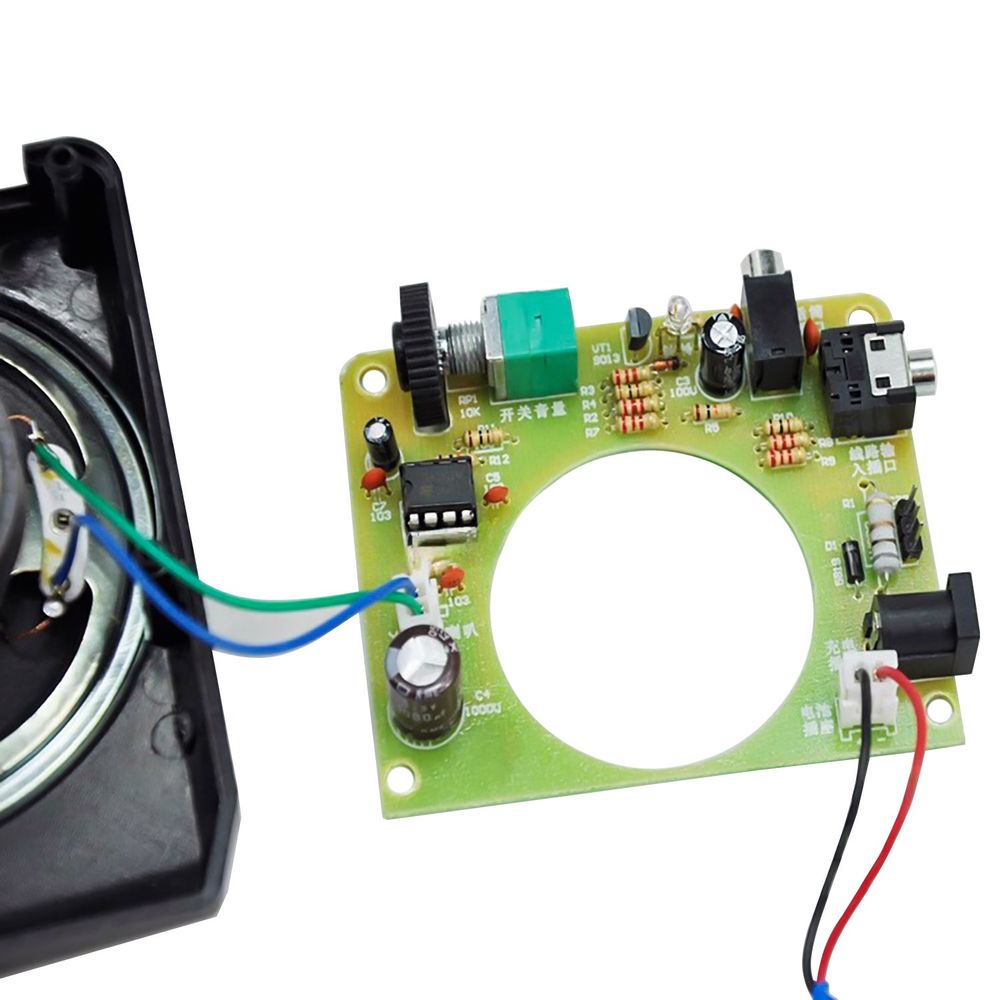

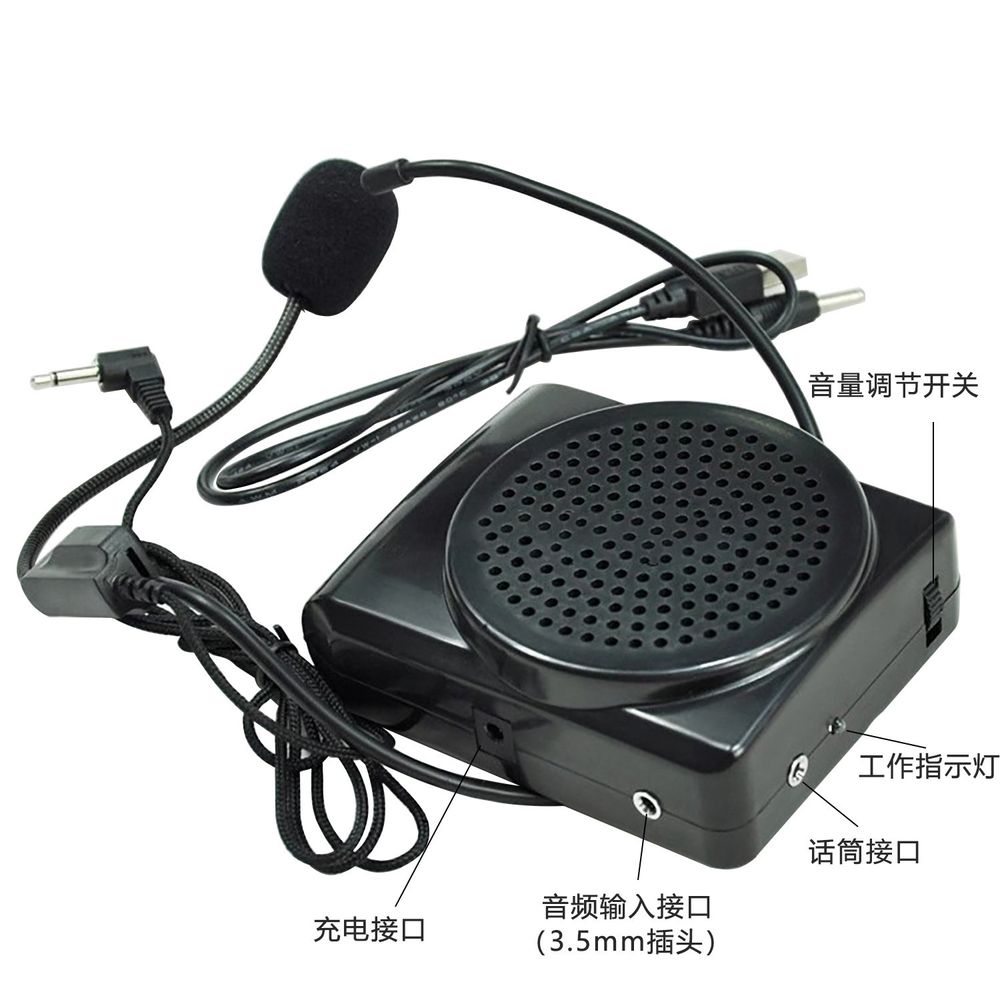

一、装配好的成品图片

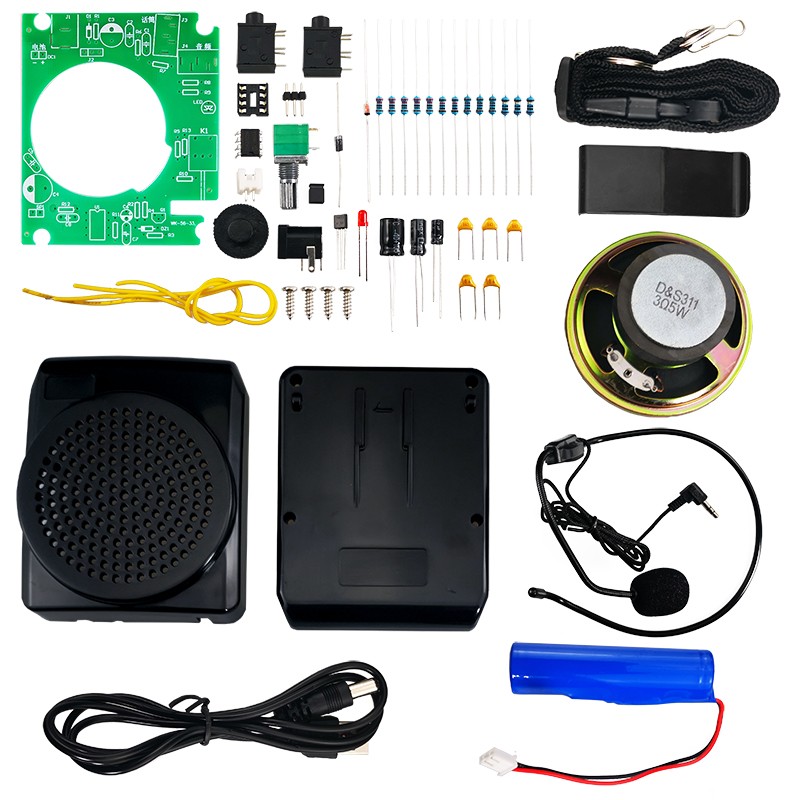

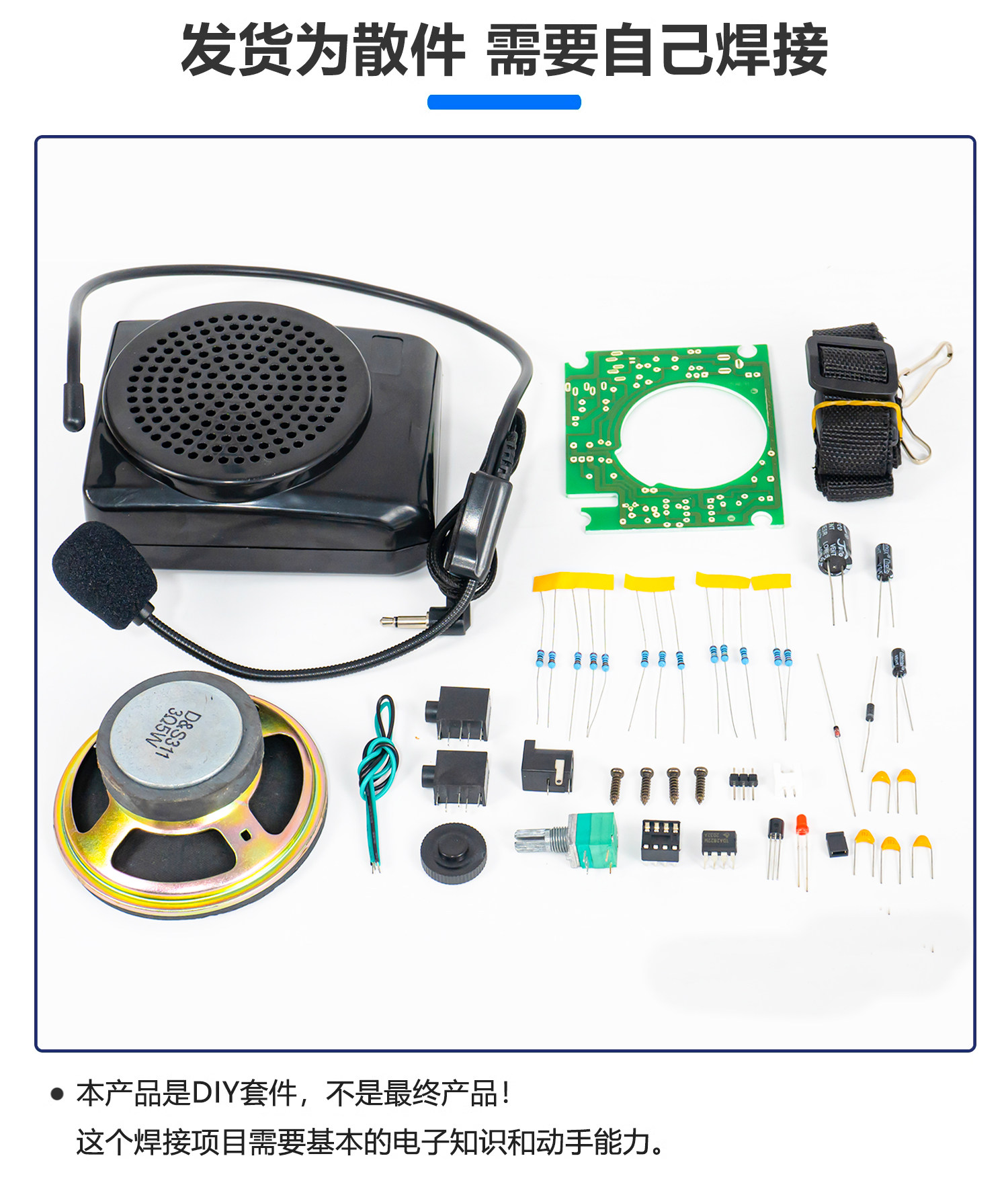

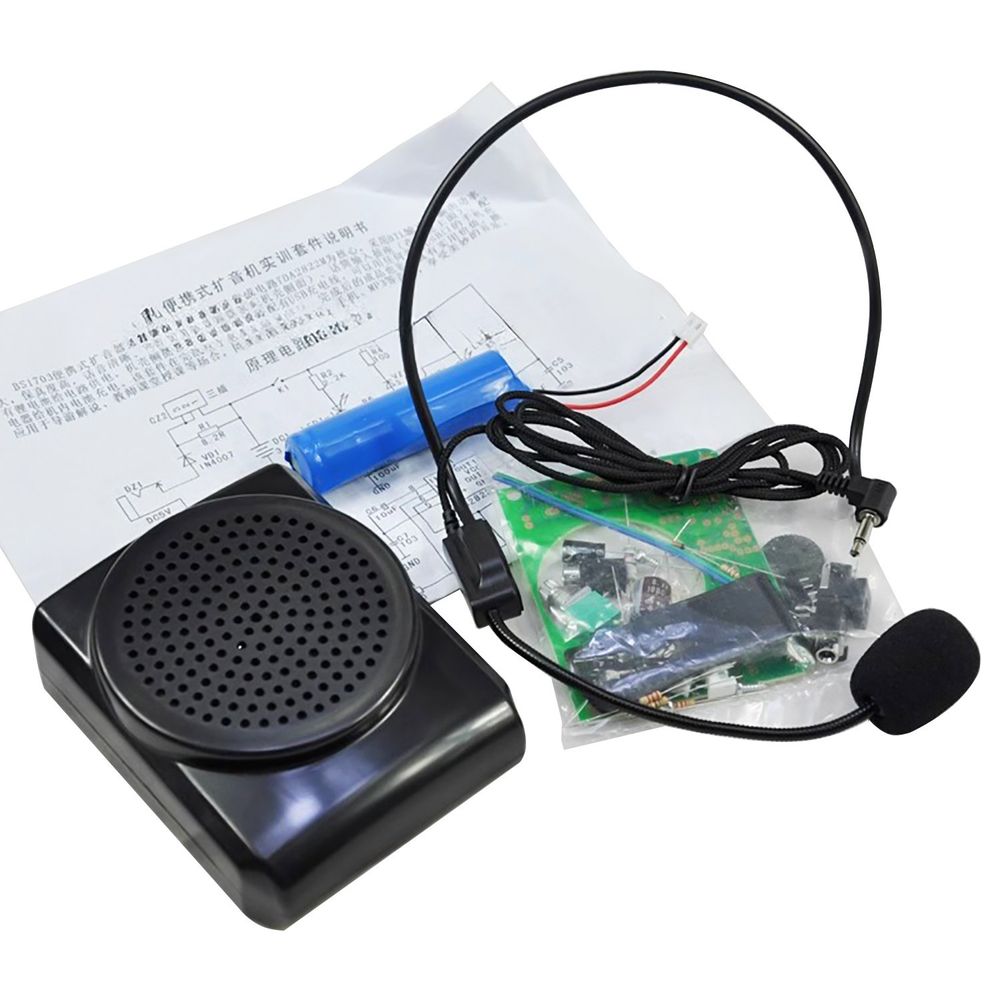

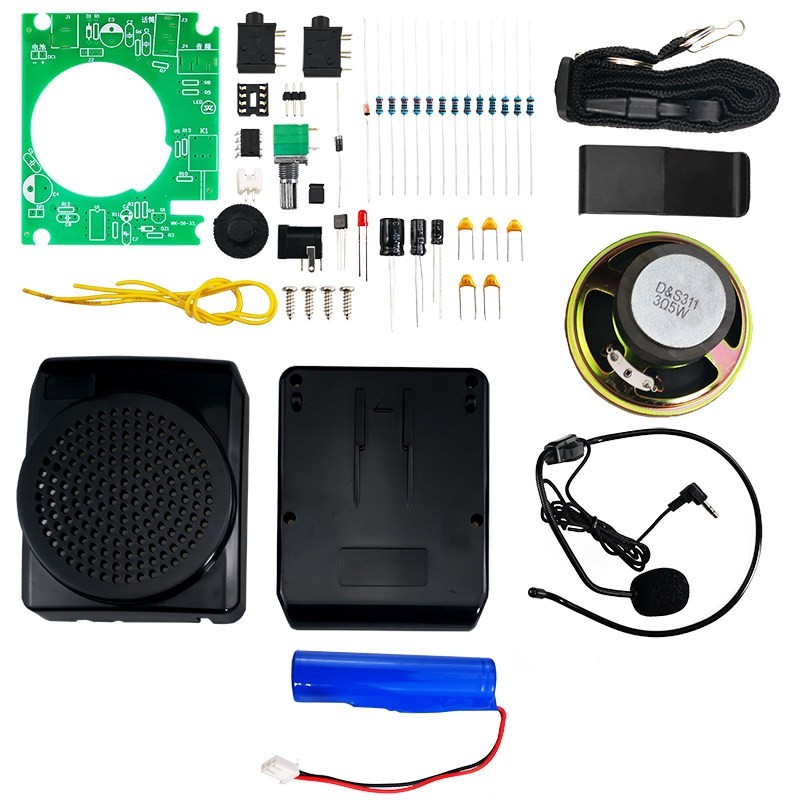

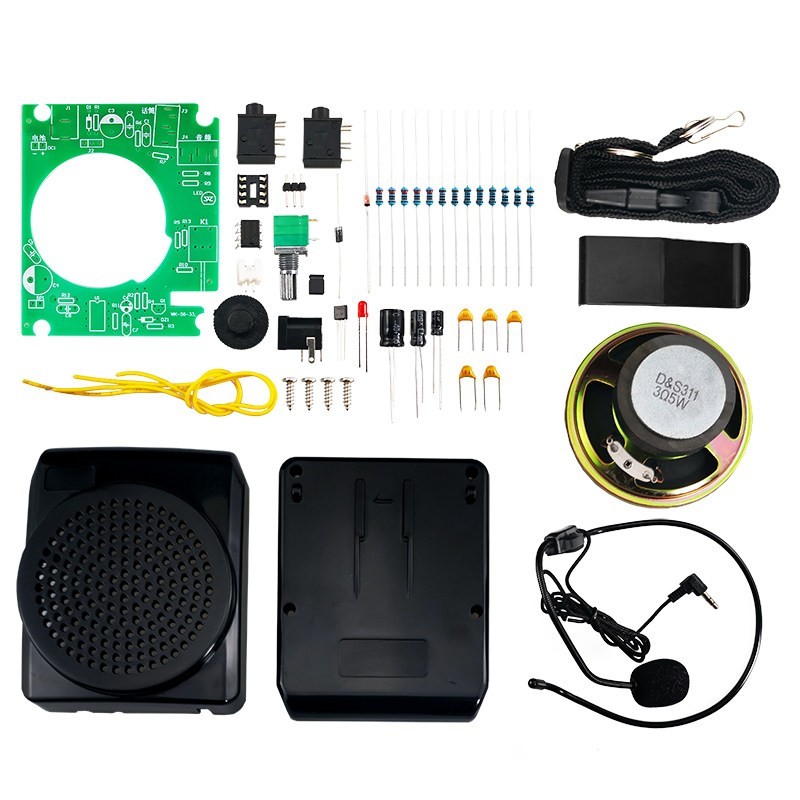

二、套件元件包（含喇叭、音频线、外壳、电路板，耳麦）

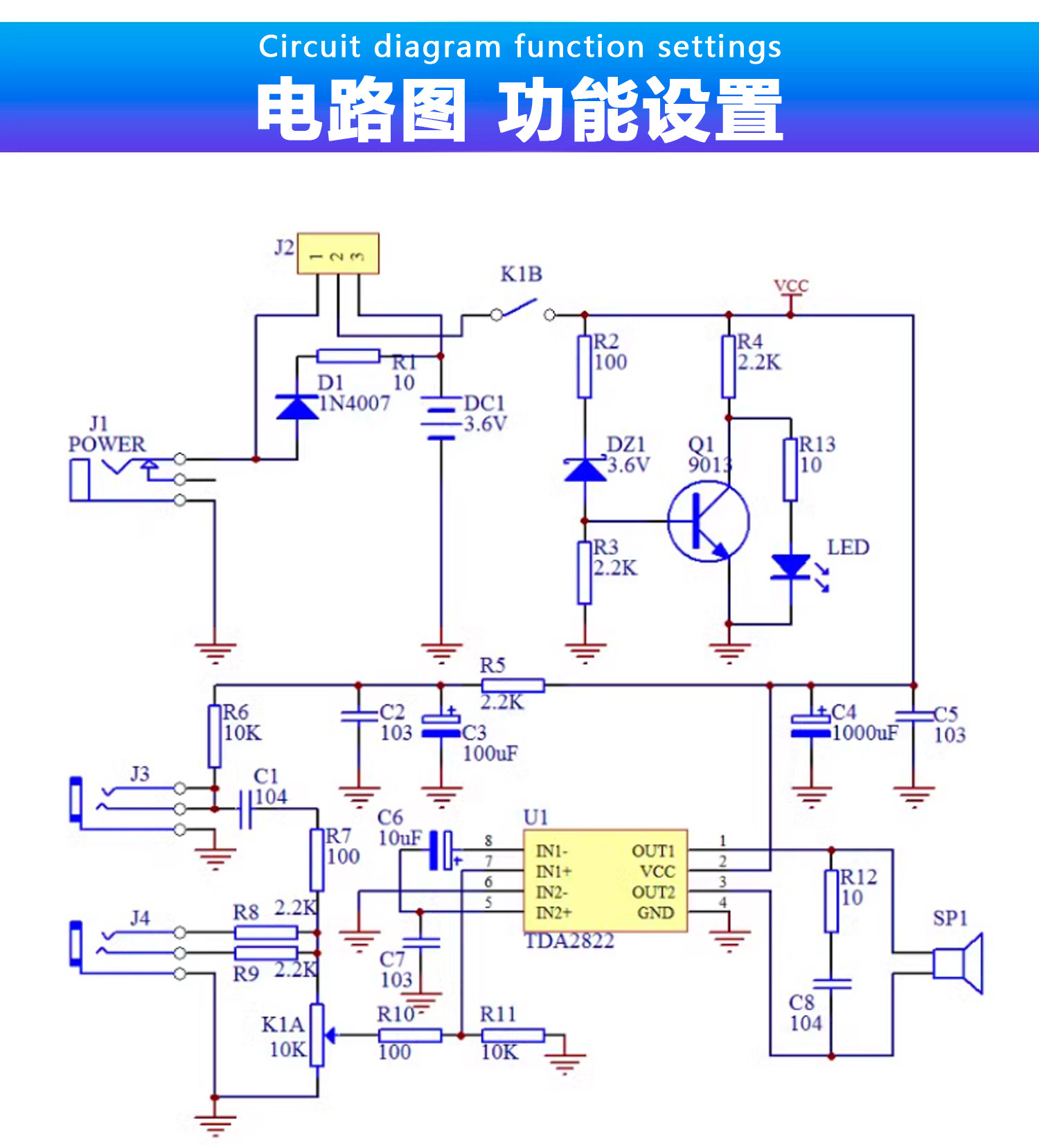

三、电路图

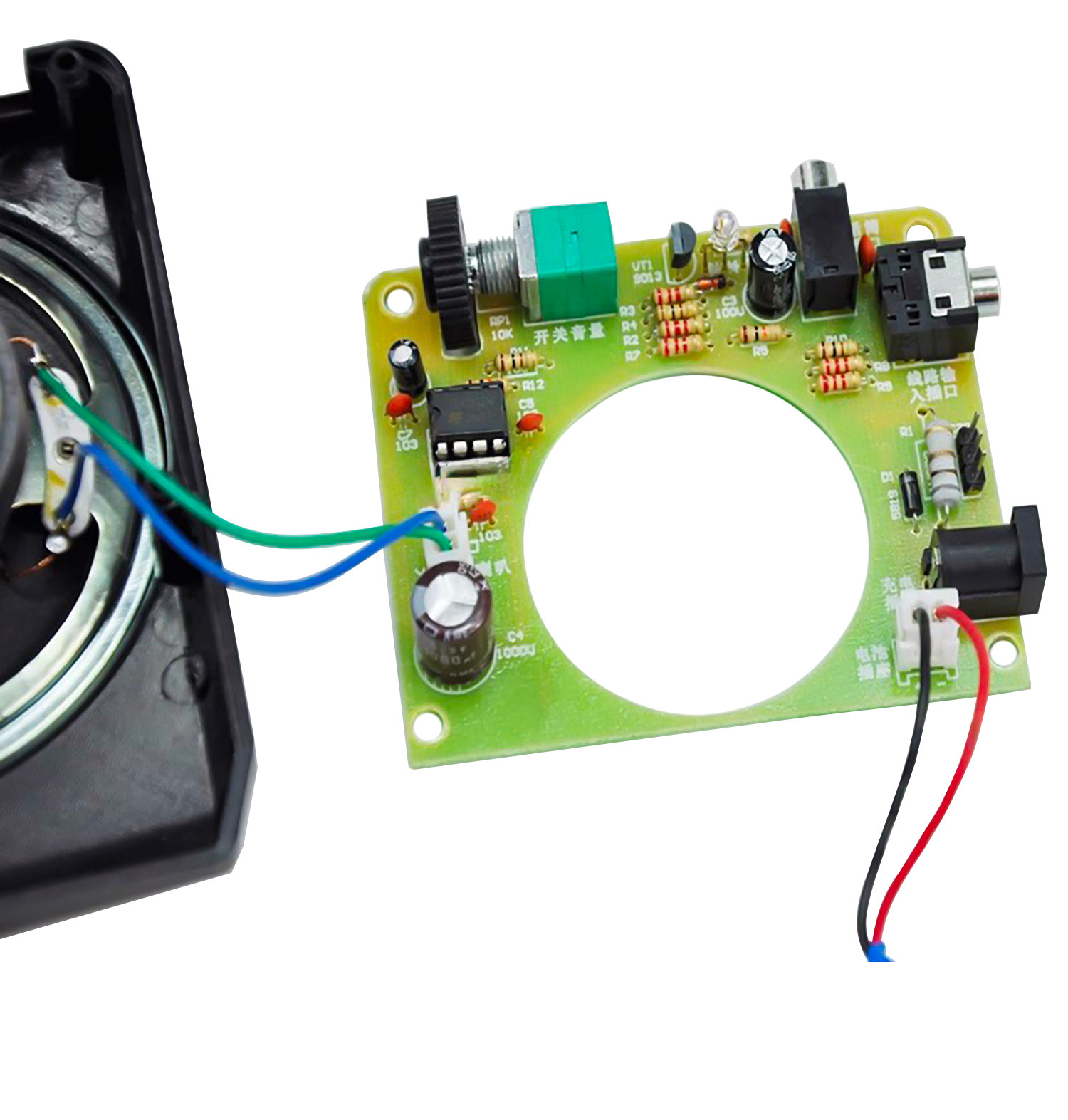

四、安装说明

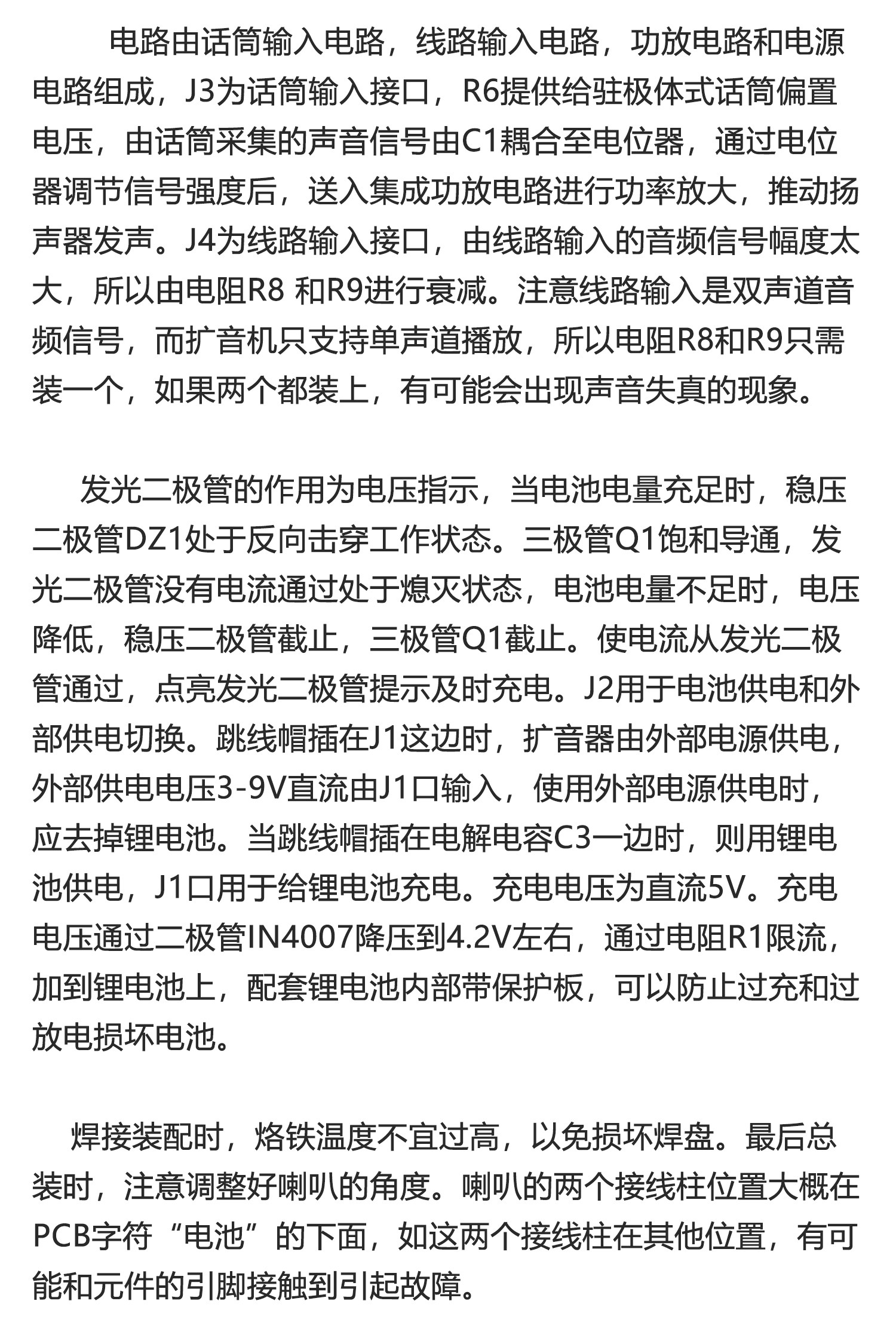

电路由话筒输入电路，线路输入电路，功放电路和电源电路组成，J3为话筒输入接口，R6提供给驻极体式话筒偏置电压，由话筒采集的声音信号由C1耦合至电位器，通过电位器调节信号强度后，送入集成功放电路进行功率放大，推动扬声器发声。J4为线路输入接口，由线路输入的音频信号幅度太大，所以由电阻R8 和R9进行衰减。注意线路输入是双声道音频信号，而扩音机只支持单声道播放，所以电阻R8和R9只需装一个，如果两个都装上，有可能会出现声音失真的现象。

发光二极管的作用为电压指示，当电池电量充足时，稳压二极管DZ1处于反向击穿工作状态。三极管Q1饱和导通，发光二极管没有电流通过处于熄灭状态，电池电量不足时，电压降低，稳压二极管截止，三极管Q1截止。使电流从发光二极管通过，点亮发光二极管提示及时充电。J2用于电池供电和外部供电切换。跳线帽插在J1这边时，扩音器由外部电源供电，外部供电电压3-9V直流由J1口输入，使用外部电源供电时，应去掉锂电池。当跳线帽插在电解电容C3一边时，则用锂电池供电，J1口用于给锂电池充电。充电电压为直流5V。充电电压通过二极管IN4007降压到4.2V左右，通过电阻R1限流，加到锂电池上，配套锂电池内部带保护板，可以防止过充和过放电损坏电池。

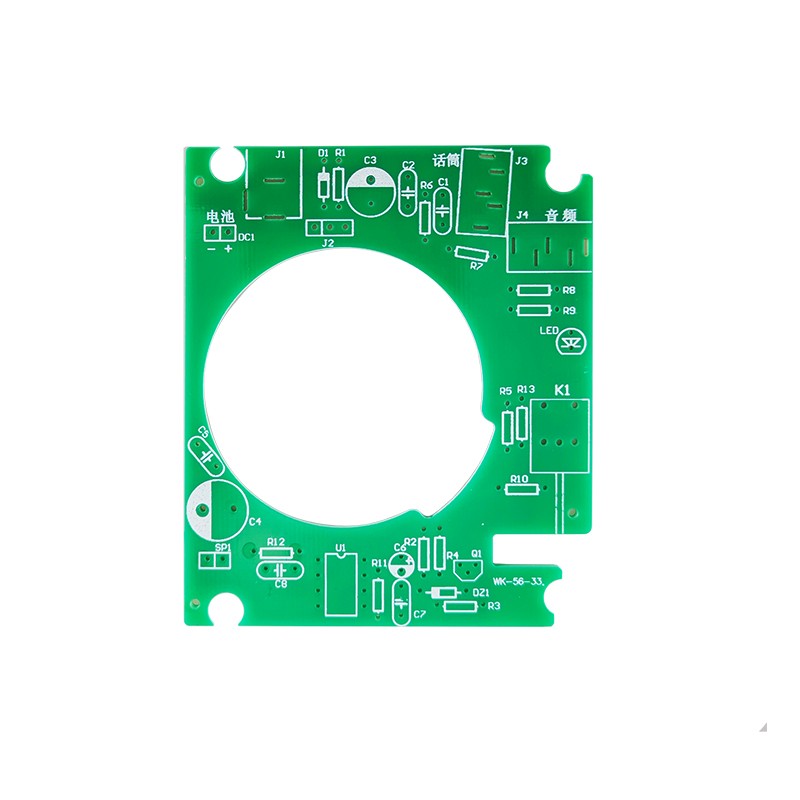

焊接装配时，烙铁温度不宜过高，以免损坏焊盘。后总装时，注意调整好喇叭的角度。喇叭的两个接线柱位置大概在PCB字符“电池”的下面，如这两个接线柱在其他位置，有可能和元件的引脚接触到引起故障。
