LED数字钟卧式台式电子时钟数字显示电子制作套件实训散件

¥32

编码： WK-56-10

有货 999998

折扣时间

产品型号：WK-56-10

一、套件特点

本LED数字钟是经多年使用，面向电子类专业学生推出的实验套件。具有电路简洁，代表性好，实用性强的特点。电路采用传统型P-CMS大规模集成电路LM8560(或TMS3450NL、SC8560、CD8560)为主计时芯片，配发光屏显示，用石英晶体做隐频元件，工作稳定**、计时准确、实用又方便。振荡部分采用石英晶体作时基信号源，从而**了走时的精度。本电路还设有定时报警功能，定时调整方便，能耗低，集成电路采用插座插装，制作成功率高，非常适合广大电子爱好者装配使用。本电路还可扩展成定时控制交流开关(小保姆式)等功能。

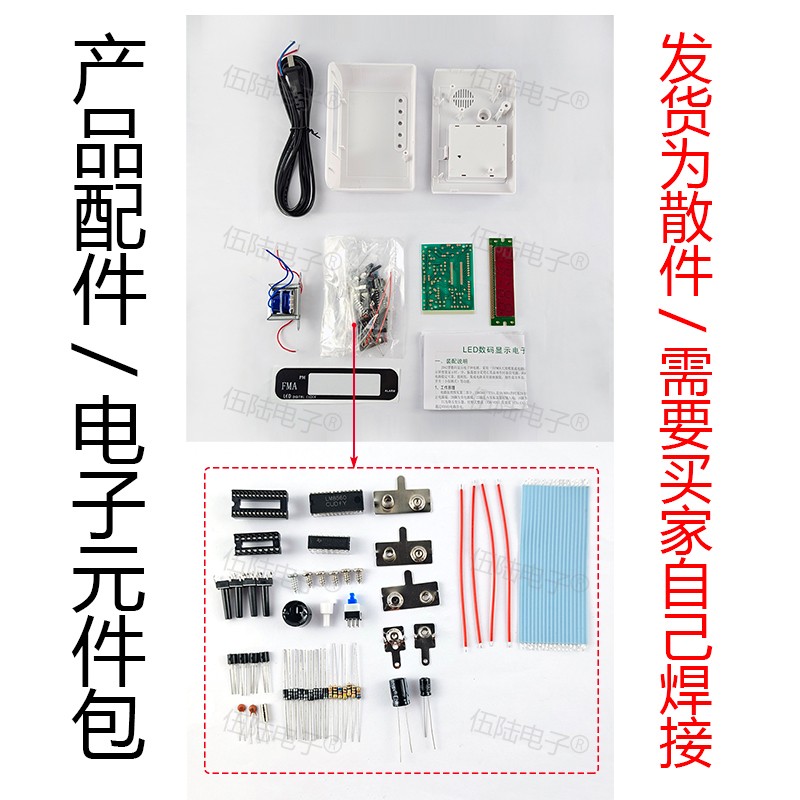

二、全套配件

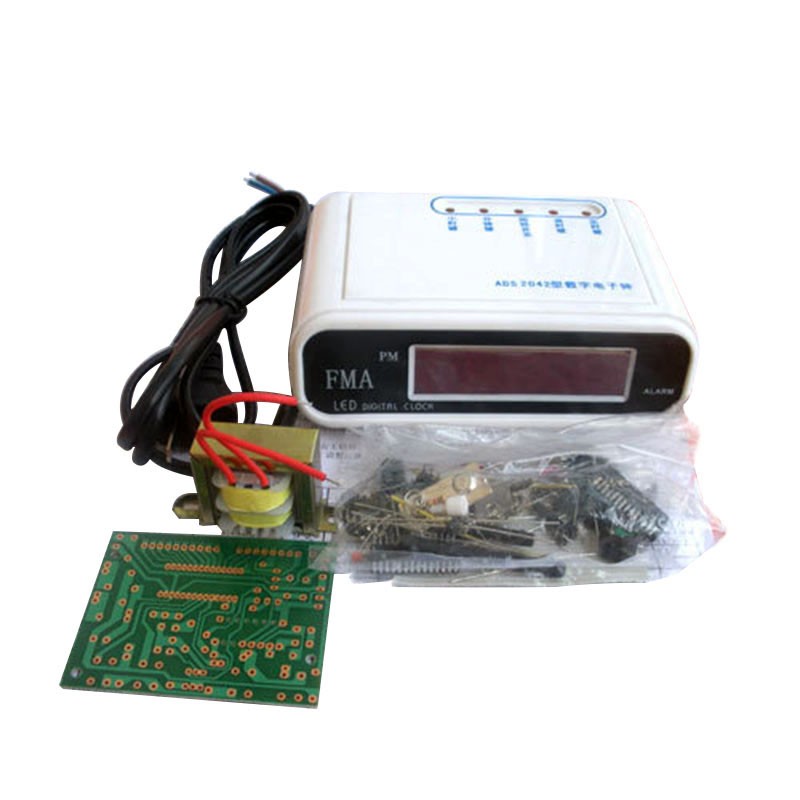

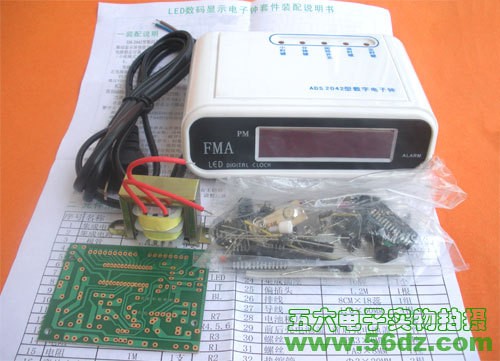

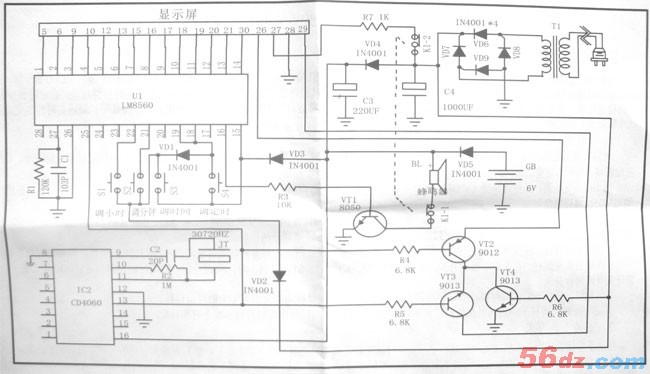

三、参考电路原理图：

四、电路原理简介

电路原理图见附图。LM8560(IC1)是50／60Hz的时基24小时专用数字钟集成电路，有28只管脚，1—14脚是显示笔划输出，15脚为正电源端，20脚为负电源端，27脚是内部振荡器RC输入端，16脚为报警输出。

T1为降压变压器，经桥式整流(VD6-VD9)及滤波(C3、C4)后得到直流电，供主电路和显示屏工作。当交流电源停电时，备用电池通过VD5向电路供电。

IC2(CD4060)、JT、R2、C2构成60Hz的时基电路，CD4060内部包含14位二分频器和一个振荡器，电路简洁，30720Hz的信号经分频后，得到60Hz的信号送到LM8560的25脚，经VT2、VT3驱动显示屏内的各段笔划分两组轮流点亮。

当调好定时时间后，并按下开关K1(白色钮)，显示屏右下方有绿点指示，到定时时间有驱动信号经R3使VTl工作，即可定时报警输出。

在面板上从左到右，存在五个微动开关，分别是S4、S3、K1、S2、S1，S1调小时，S2调分钟，S3调时钟，S4调定时，K1定时报警开关(即闹铃开关)。

调时钟时，需按下S3的同时按动S1，即可调小时数；按下S3的同时按动S2可调分钟数。

调定时报警时，需按下S4的同时按动S1即可调闹铃的小时数；按下S4的同时按动S2可调事实上时闹铃数。
