无线编码遥控门铃套件无线门铃遥控门铃电子制作套件 DIY

¥19.5

编码： WK-56-27

有货 999999

折扣时间

无线编码遥控门铃电路由编码信号发射和接收两部分组成，其**性、抗干扰性优于传统门铃，正得到越来越多的广泛应用。通过对本教学套件的组装，可以使青少年直观地了解无线电发射、接收电路和遥控编码、解码电路的工作原理，掌握调试电路的基本方法，对提高学生实际动手能力有着非常好的效果。

产品型号：WK-56-27

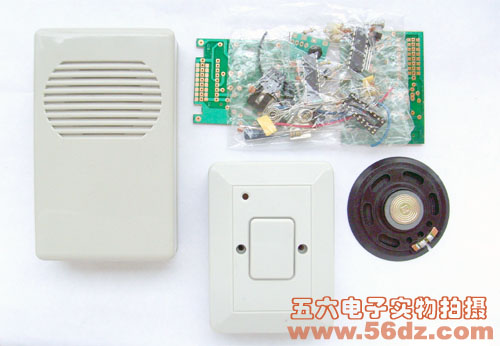

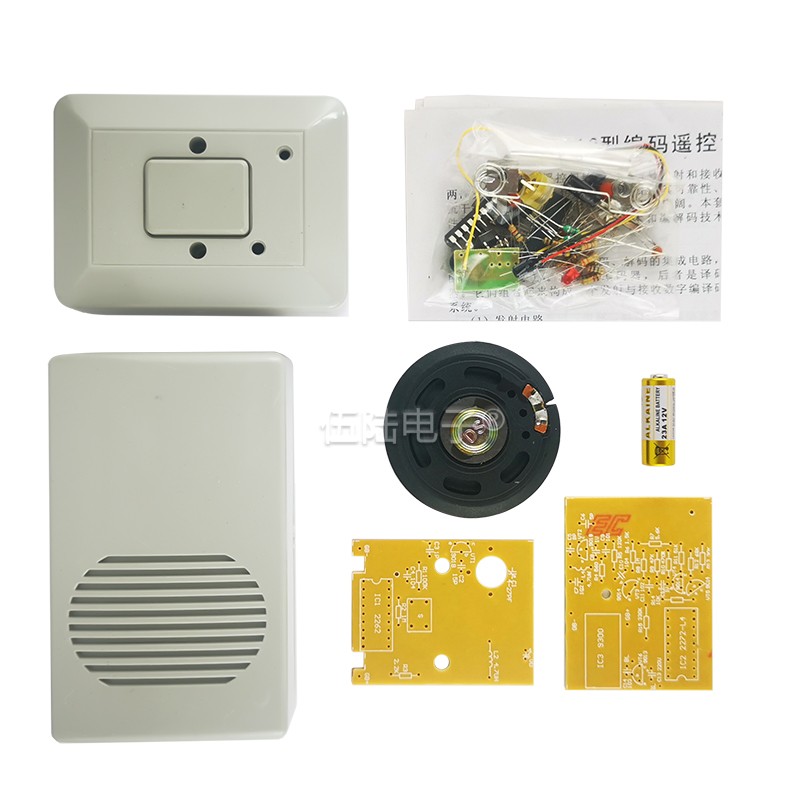

该套件是学校电子制作和电子技能竞赛的理想用品。下图是无线编码遥控门铃的教学套件实物。

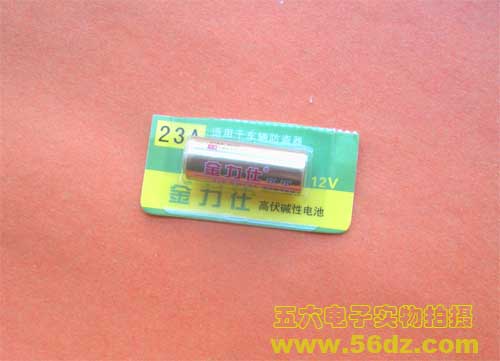

赠送：12V电池一节

制作与调试：

首先，清点电路的所有元件，并进行检测。然后将元器件按照印板上的标识位置进行焊接，要注意元器件的极性方向，如电解电容、发光二极管、三极管、集成电路等。
在发射电路中，微动开关、发光二级管、微调电容要安装在印板覆铜的那一面，电池极片与印板之间用剪下多于的元件引脚线连接起来。组装时，将套件内的一小块泡沫放置在塑料按钮下，与外壳一起组装可使按键动作灵活。
发射与接收电路安装完成后，要认真检查电路有无错焊、漏焊、短路等不正常现象，并及时修改更正。发射与接收电路的编码方式**保持一致。然后可以通电测量各级静态电压。发射电路在微动开关接通时，IC1的7脚电压应由0V变为约1.7V，VT1的基极电压为0.1V左右。接收电路中，VT2、VT3、VT4、VT5的集电极电压分别为1.3V、0.8V、0V、2.4V，基极电压为0.8V、0.6V、0.6V、0V。用手触摸天线线圈时，VT3的集电极电压应有0.1-0.2V的波动，VT4的集电极电压应有0-0.6V的波动，VT5的集电极电压应有0.8-2.4V的波动。
各级电压正常后可以调C1来调整发射载频，调C1要用无感起子，并且手不要触摸任何元件，以免导致频率漂移。
如果每次在近距离按下发射器微动开关时，门铃可以发声，说明电路基本正常，这时就可以逐渐拉开距离实验，仔细调整C1，可以使遥控距离在开阔地达到30米以上。

属性	参数
总库存	999999 件
商家编码	WK-56-27
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
