直流稳压电源电池充电器套件技能教学实训DIY 电子焊接工艺散件

¥22.30

编码： TJ-56-18

有货 999999

折扣时间

本产品是由稳压电源和充电器两部分组成：稳压电源输出3V、6V直流稳压电压，可作为收音机、收录机小型电器的外接电源；充电器可对5号、7号可充电池进行恒流充电。
本产品根据模拟电子技术的基本电路设计而成，与理论教学结合紧密。产品功能多。操作方便、性能优良，具有输出功率大、工作稳定**、性价比高等优点，极易装制成功。散件组装过程除可以进&dash;步学习电子技术外，还可以掌握电子安装工艺，了解测量和调试技术，一举多得。

产品型号：TJ-56-18

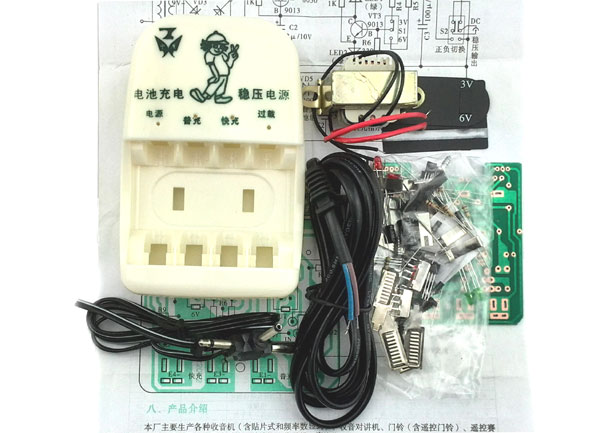

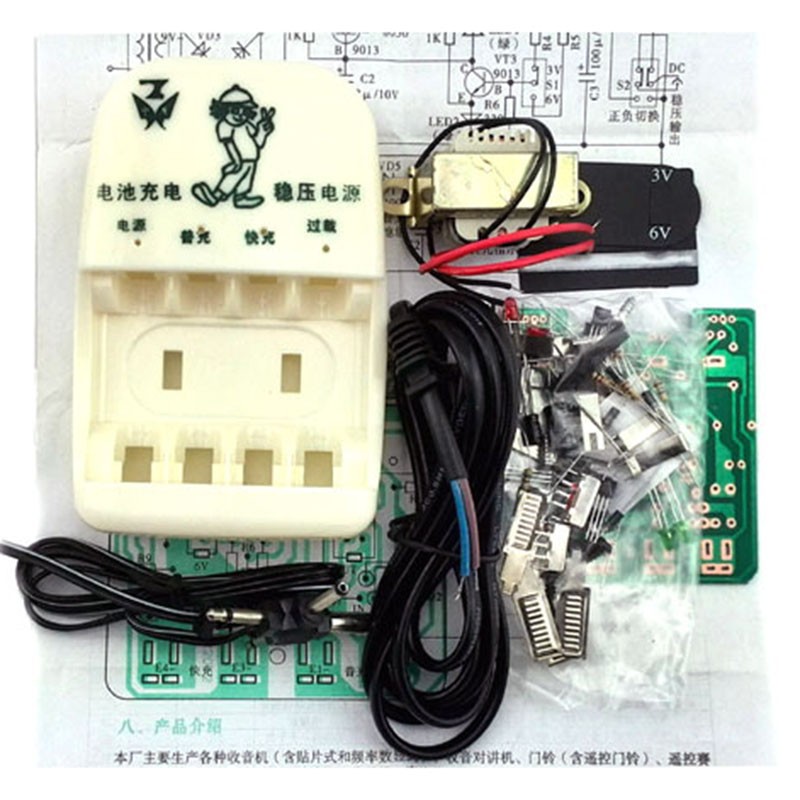

套件全套元件和外壳

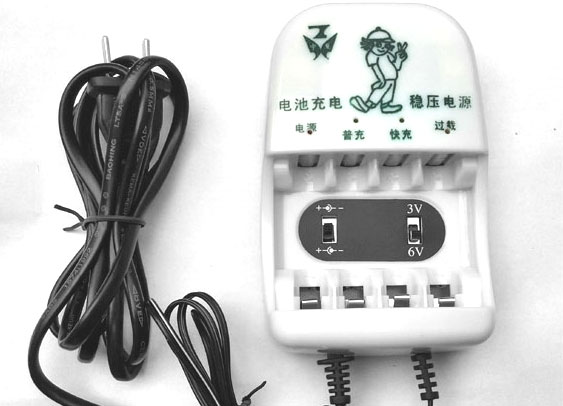

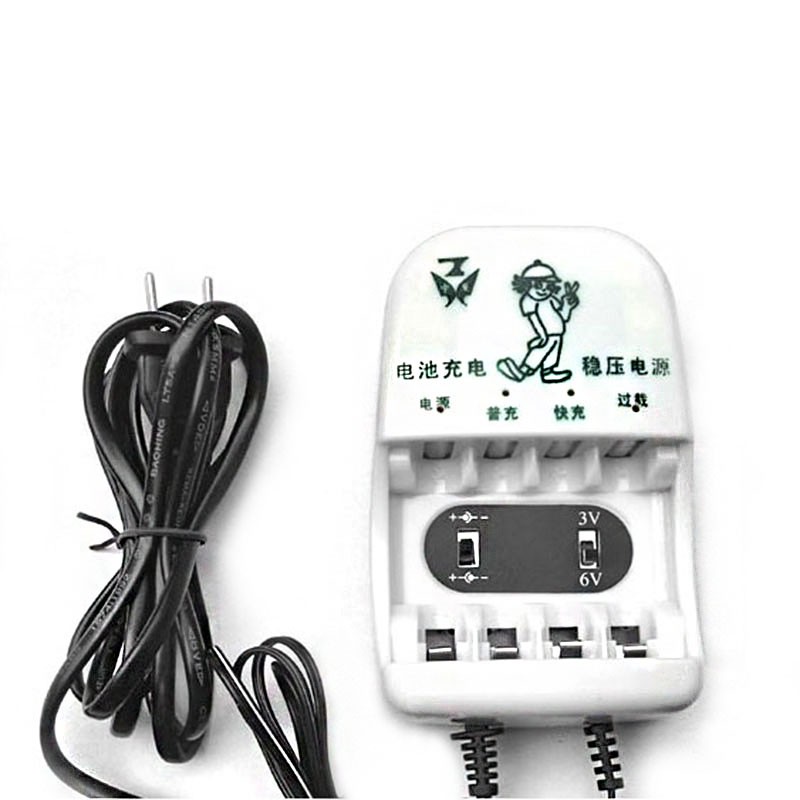

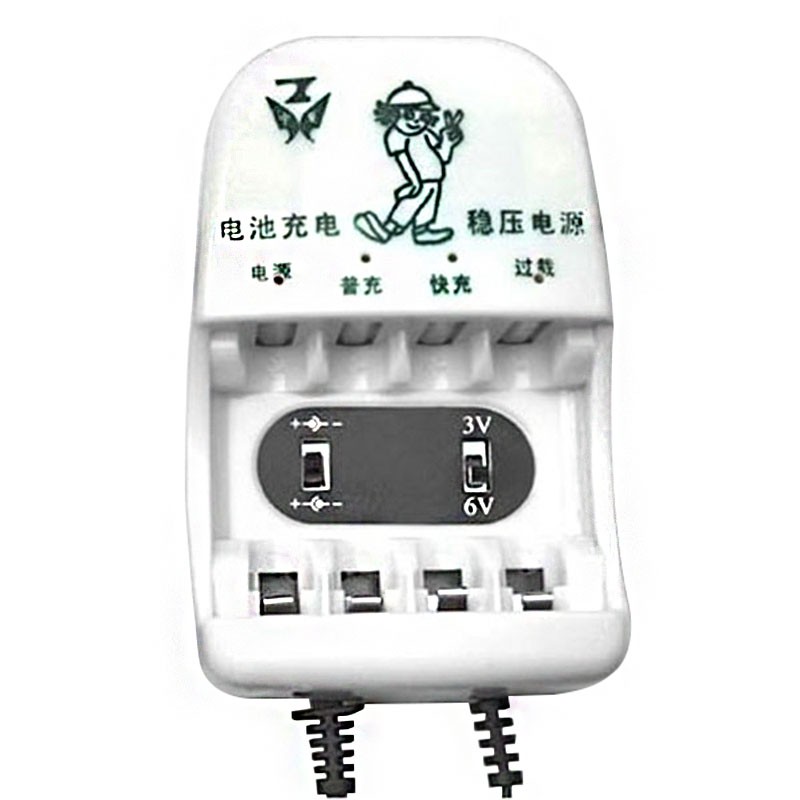

装配好的成品图片：

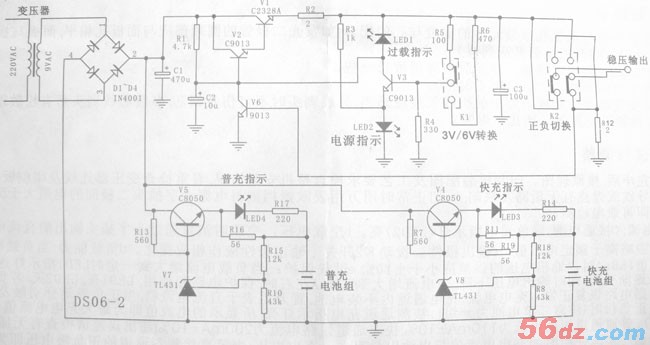

参考电路原理图如下：

参考PCB图如下：

功能及主要参数

1、直流稳压电源：输入电压：交流220V，输出电压：3V、6V；大输出电流：500mA；
2、电池充电器：左通道（E1、E2）充电电流50－60mA（普通充电），右通道（E3、E4）充电电流110－130mA（快速充电），两通道可以同时使用，各可以充5号或7号电池两节( 串接)。稳压电源和充电器可以同时使用，只要两者电流之和不**过500mA。

属性	参数
总库存	999999 件
商家编码	TJ-56-18
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
