四人抢答器焊接套件4人数字电路JK触发器技能实训电子组装DIY散件

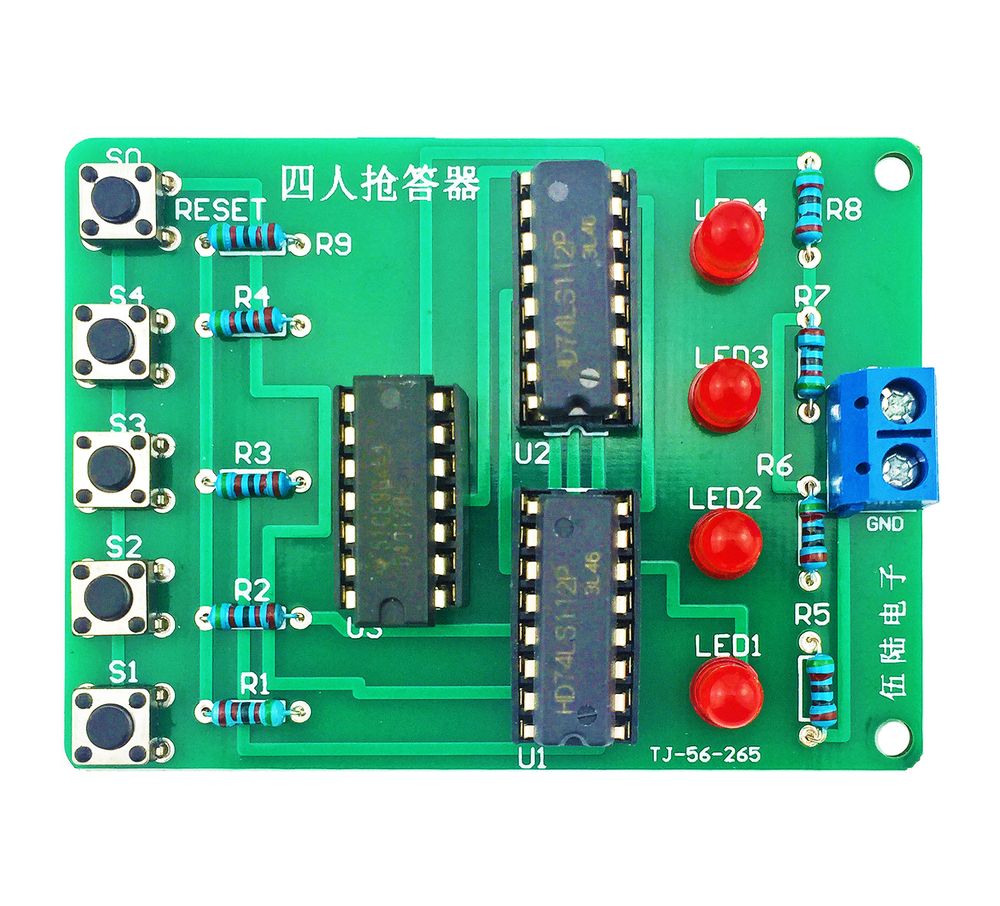

双面板4人抢答器套件
TJ-56-265
一、目标任务

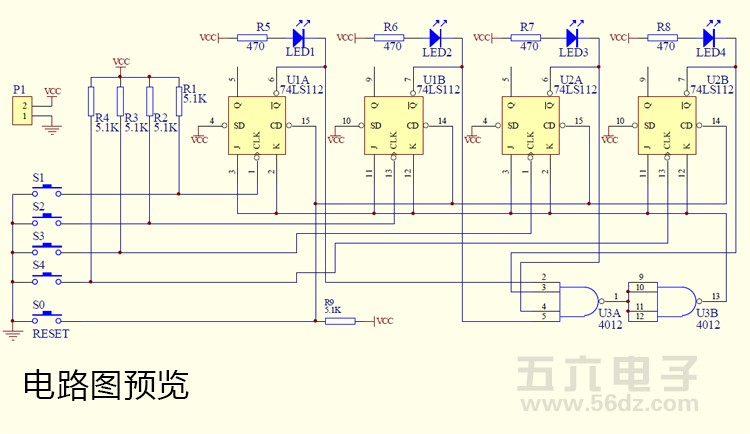

1．按原理图制作四人抢答器。
2．学习集成门电路、触发器的应用，提高综合应用能力。
3．会根据原理图绘制电路安装连接图。
4．掌握抢答器电路的基本调试和测量方法。
二、实施步骤

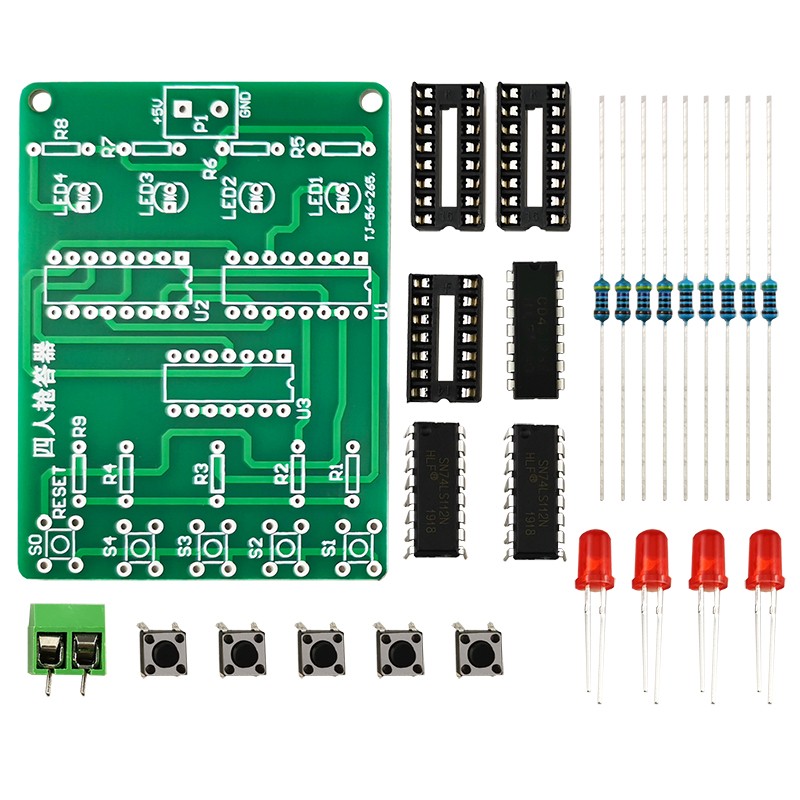

绘制布线图→清点元器件→元器件检测→插装和焊接→通电前检查→通电调试和测量→数据记录
三、调试记录
检查元器件安装正确无误后，才可以接通电源（电源由外接稳压电源提供+5V电压），进行调试。
（1）按下清零开关S0后，所有指示灯灭。
（2）选择开关S1～S3中的任何一个开关（如S1）按下，与之对应的指示灯(VL1)应被点亮，此时再按其他开关均无效。
（3）按控制开关S0，所有指示灯应全部熄灭。
（4）重复（2）和（3）步骤，依次检查各指示灯是否被点亮。
按抢答器功能进行操作调试，若电路满足要求，说明电路没有故障。若某些功能不能实现，就要设法查找并排除故障。
将实训过程记录在表内。
