四位简易密码锁套件 电子密码锁散件 项目式教学实训 电子制作DIY
四位简易密码锁项目实训套件

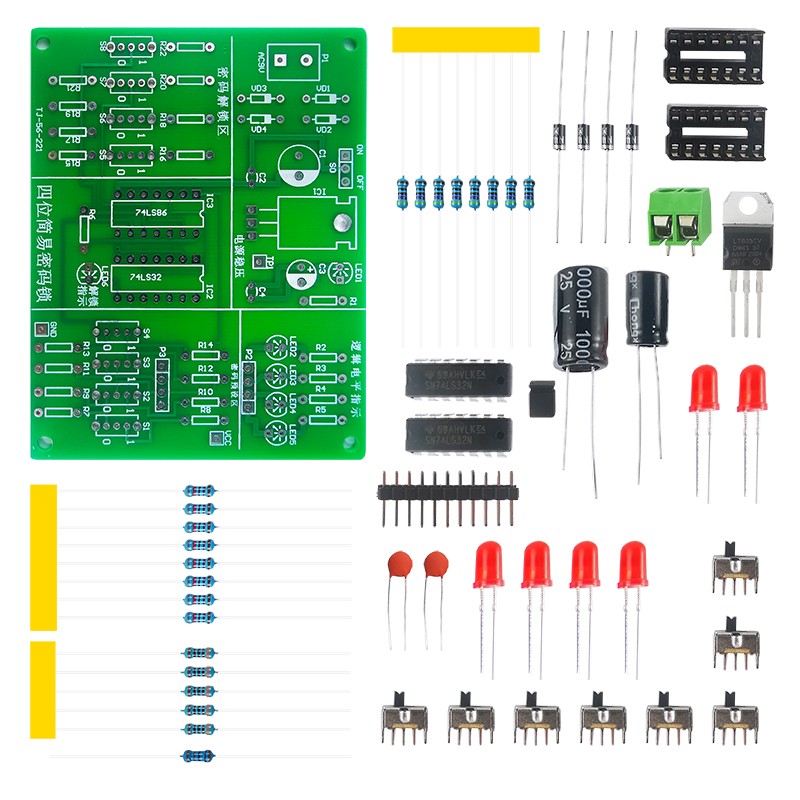

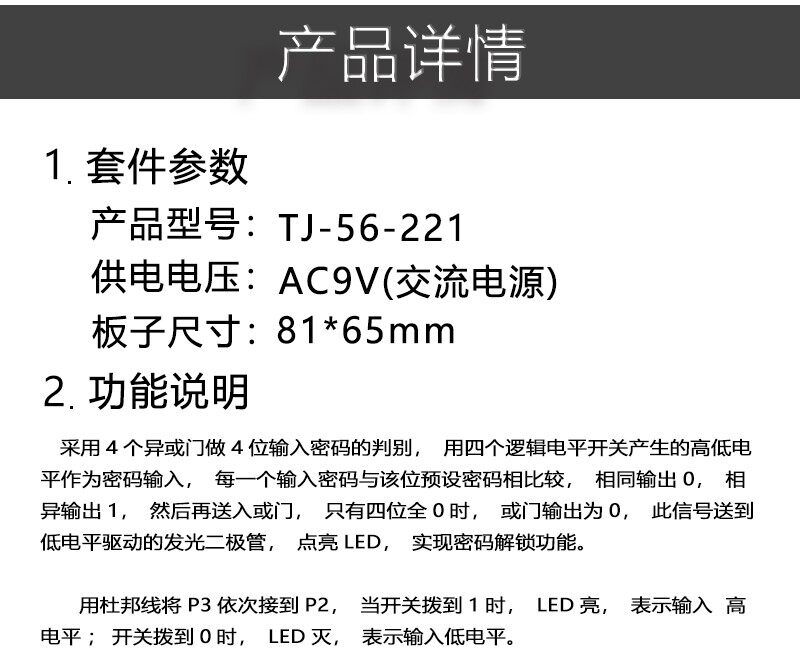

产品型号：TJ-56-221
一、电路原理说明
采用4个异或门做4位输入密码的判别，用四个逻辑电平开关产生的高低电平作为密码输入，每一个输入密码与该位预设密码相比较，相同输出0，相异输出1，然后再送入或门，只有四位全0时，或门输出为0，此信号送到低电平驱动的发光二极管，点亮LED，实现密码解锁功能。
用杜邦线将P3依次接到P2，当开关拨到1时，LED亮，表示输入 高电平；开关拨到0时，LED灭，表示输入低电平。

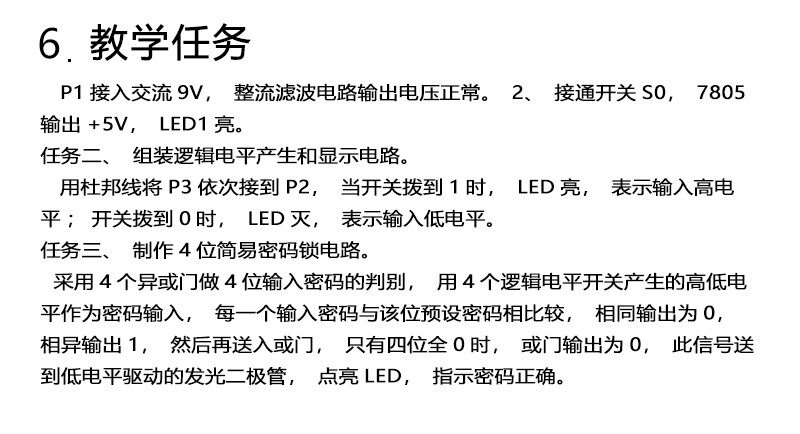

二、教学任务
任务一、组装数字电路供电+5V稳压电源。
1、P1接入交流9V,整流滤波电路输出电压是否正常？
2、接通开关S0，7805输出5V，LED1亮。
任务二、组装逻辑电平产生和显示电路。
1、用杜邦线将P3依次接到P2，当开关拨到1时，LED亮，表示输入 高电平；开关拨到0时，LED灭，表示输入低电平。
任务三、制作4位简易密码锁电路。
采用4个异或门做4位输入密码的判别，用四个逻辑电平开关产生的高低电平作为密码输入，每一个输入密码与该位预设密码相比较，相同输出0，相异输出1，然后再送入或门，只有四位全0时，或门输出为0，此信号送到低电平驱动的发光二极管，点亮LED，实现密码解锁功能。

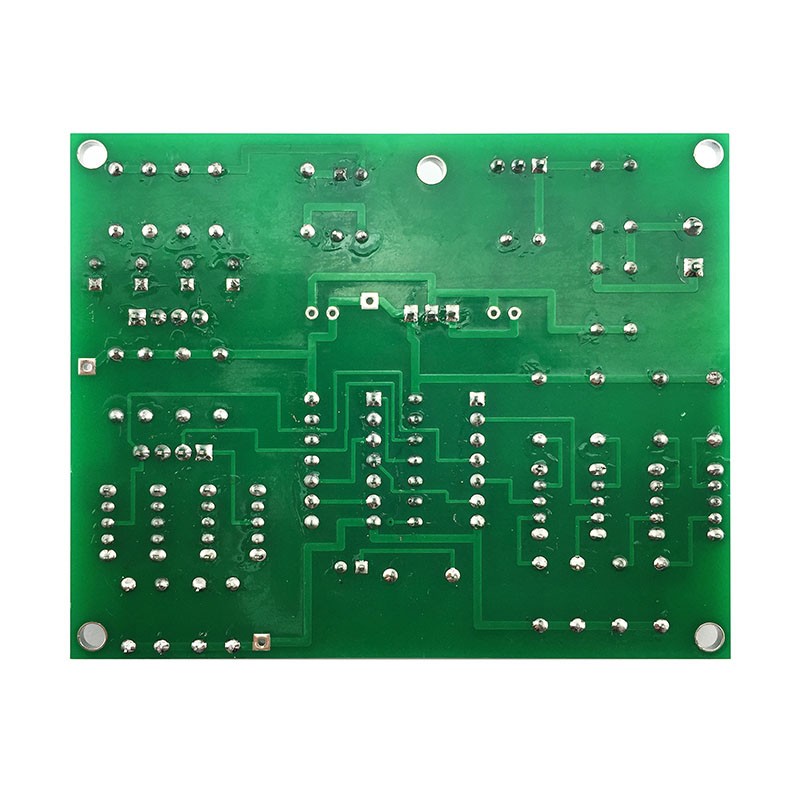

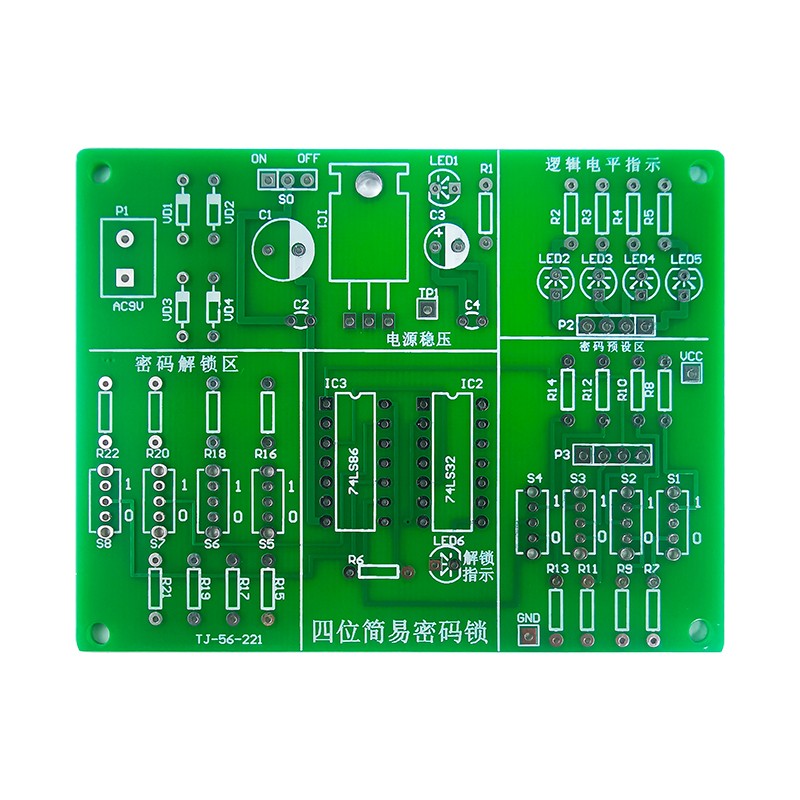

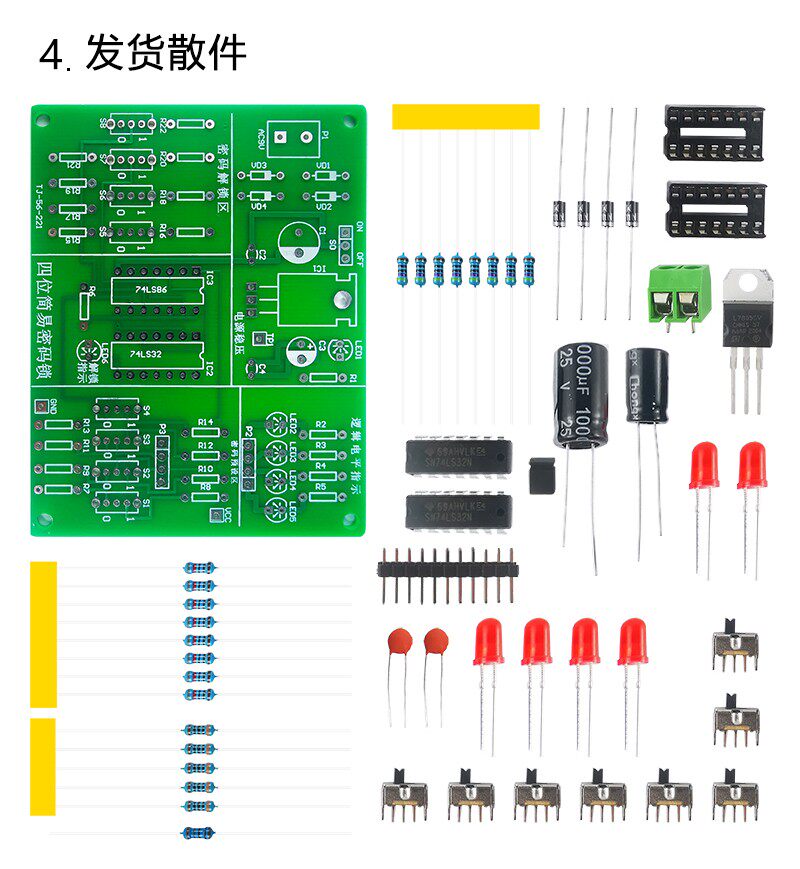

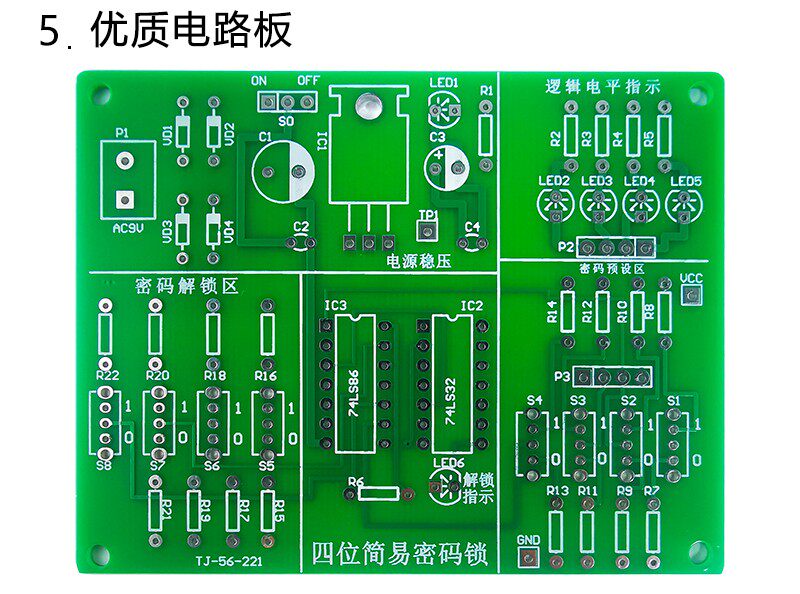

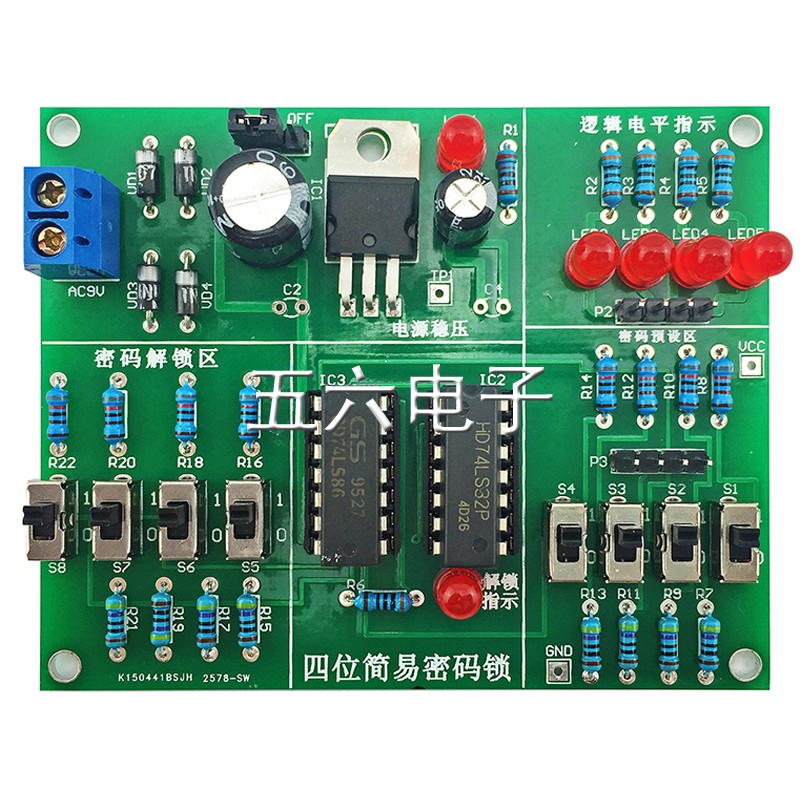

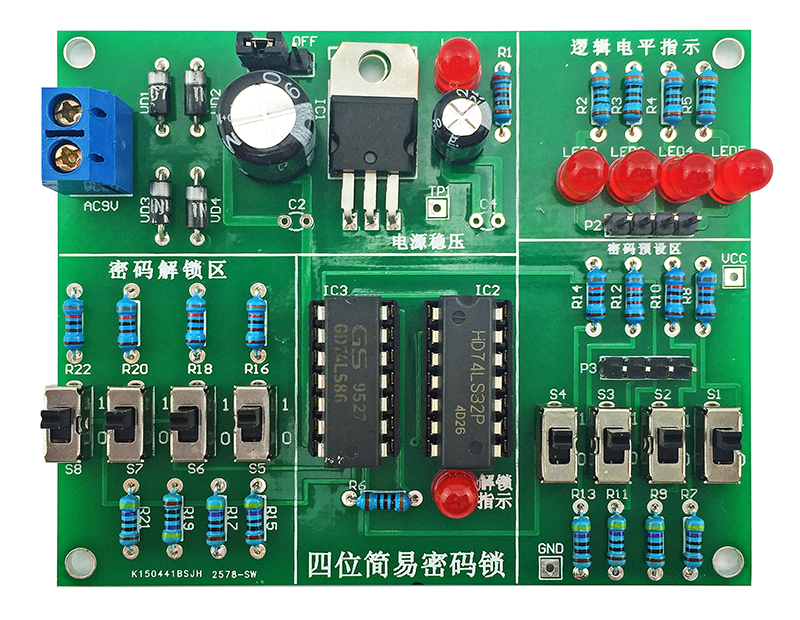

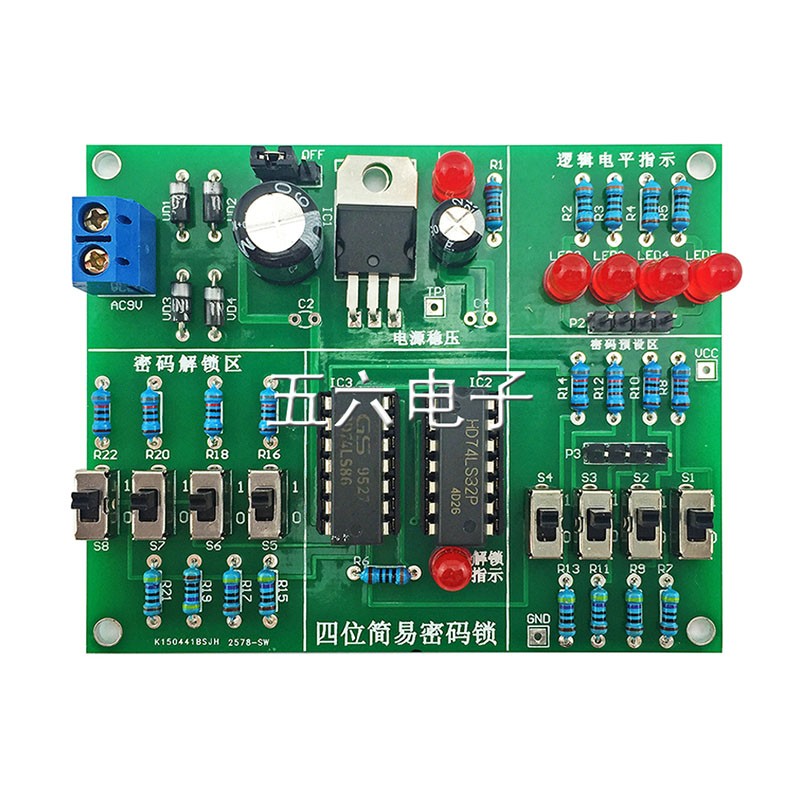

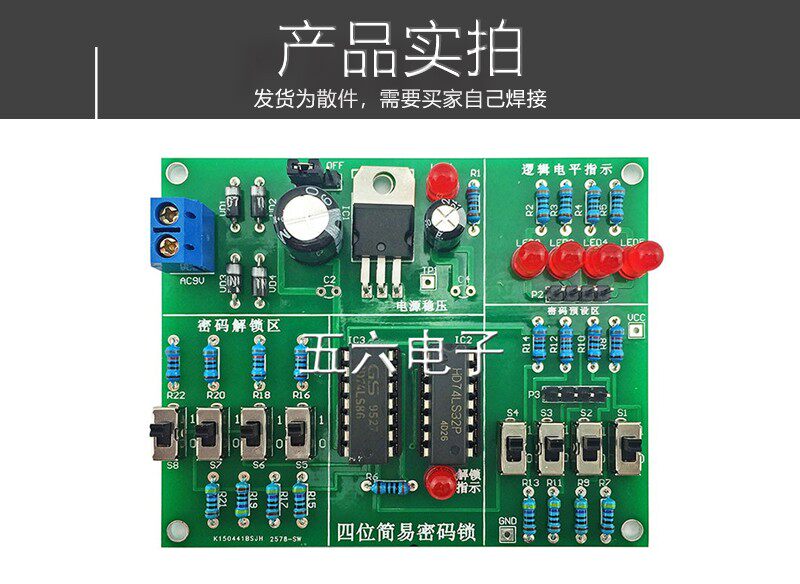

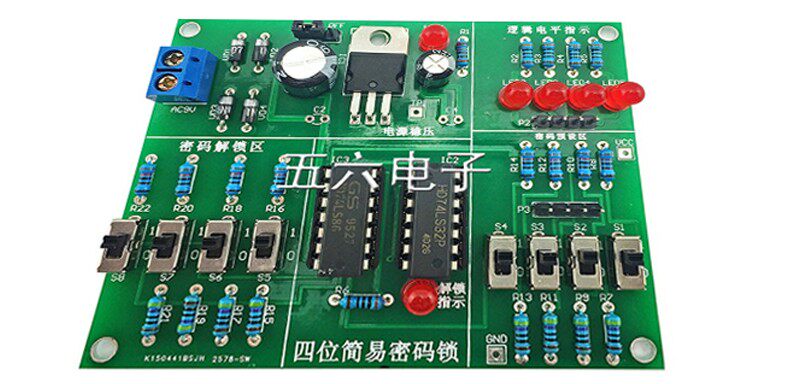

三、装配好的成品图

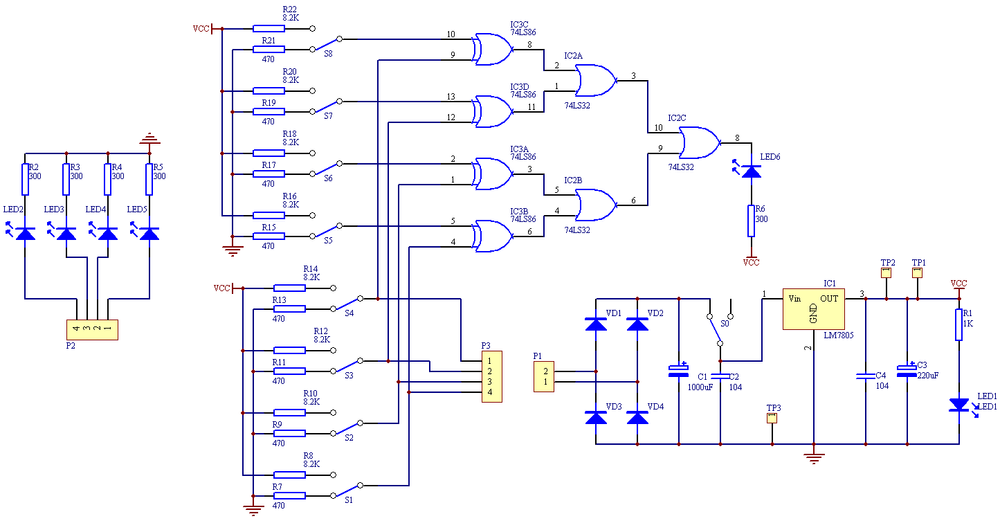

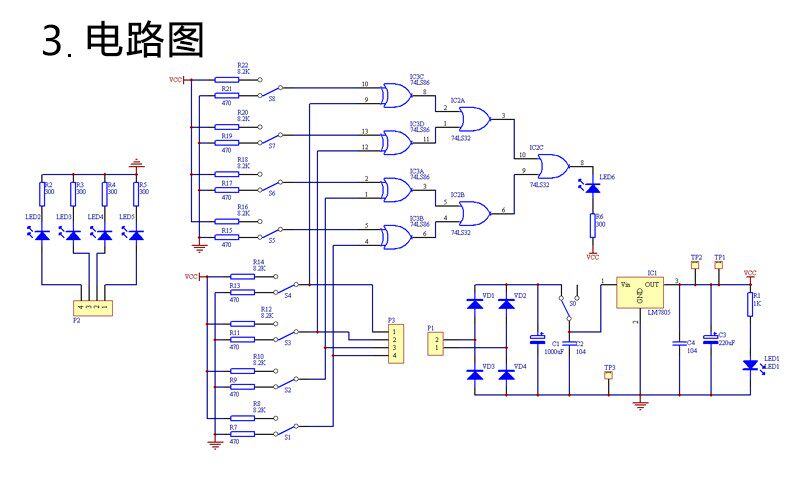

四、电路图
