晶体管串联型稳压+ LM317可调稳压电源套件直流稳压电源制作

¥15-31.2

编码： TJ-56-87

有货 29985

折扣时间

套餐：

套件

套件+12V变压器

套件+12V变压器+电源线

数量：

电子制作套件：晶体管串联型稳压电源+LM317可调稳压电源制作套件

产品型号：TJ-56-87

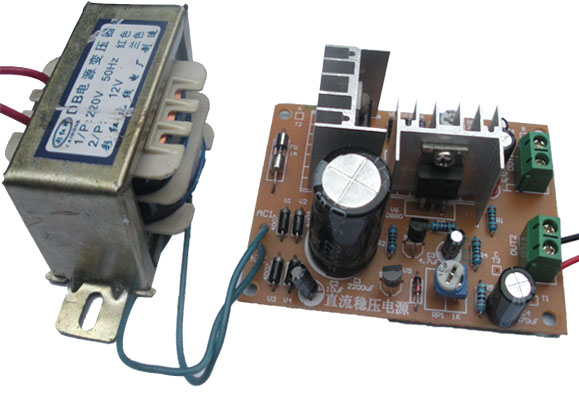

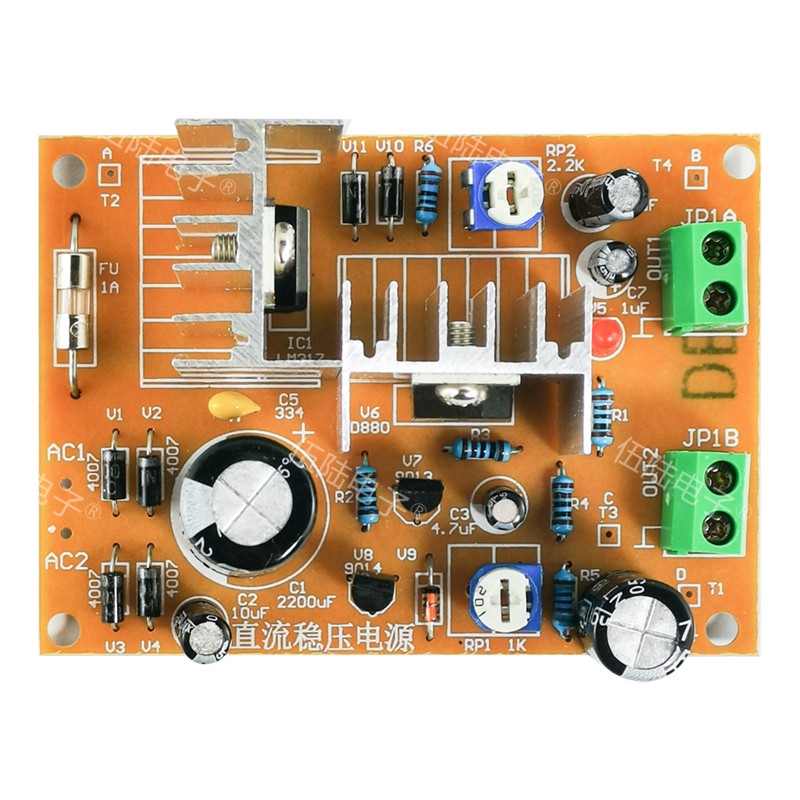

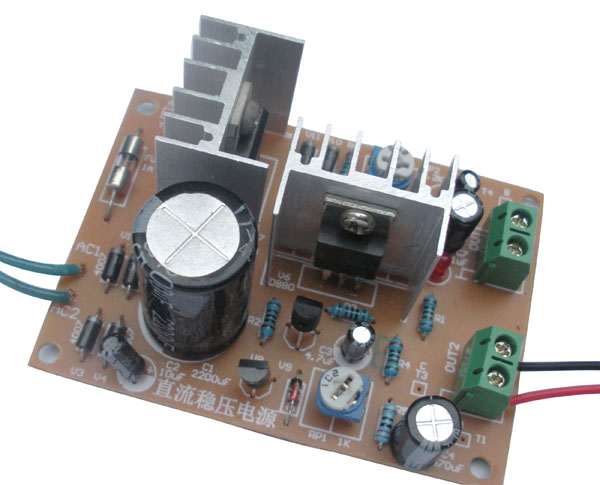

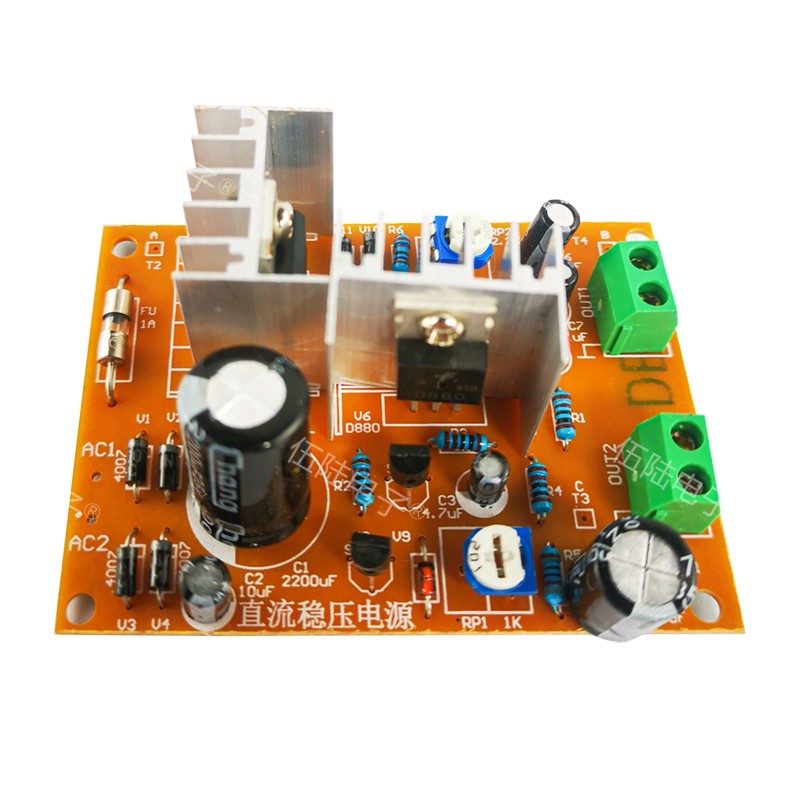

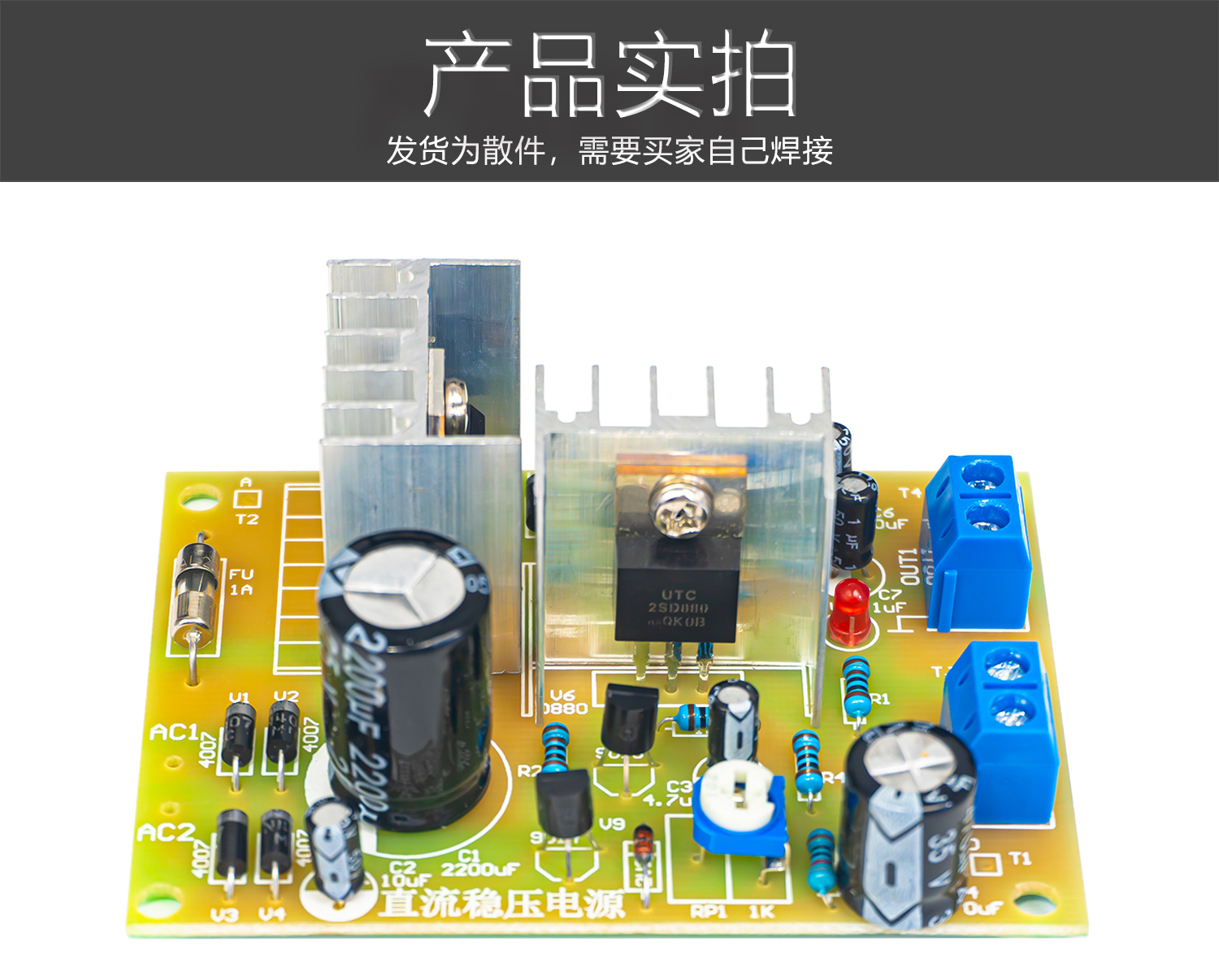

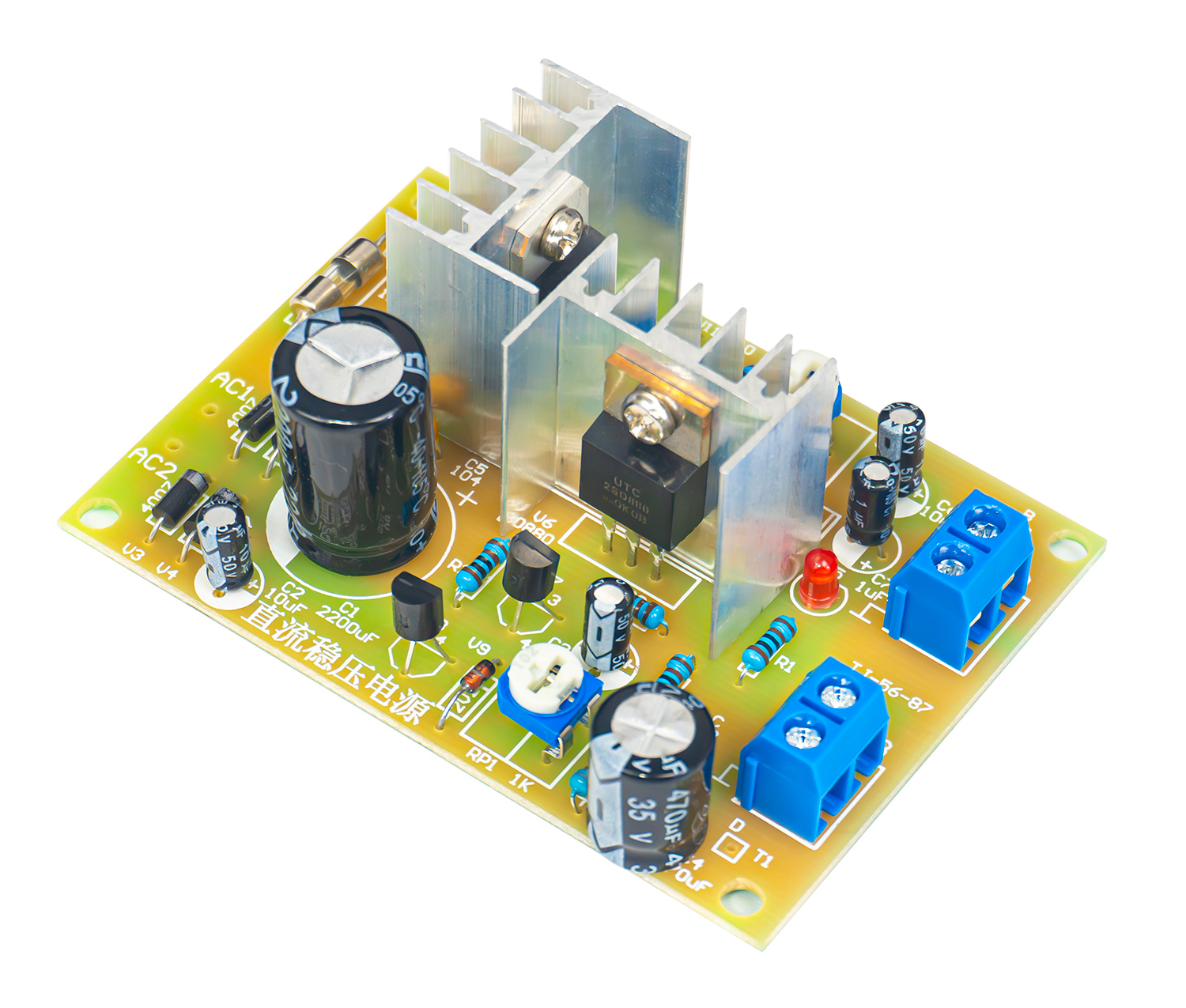

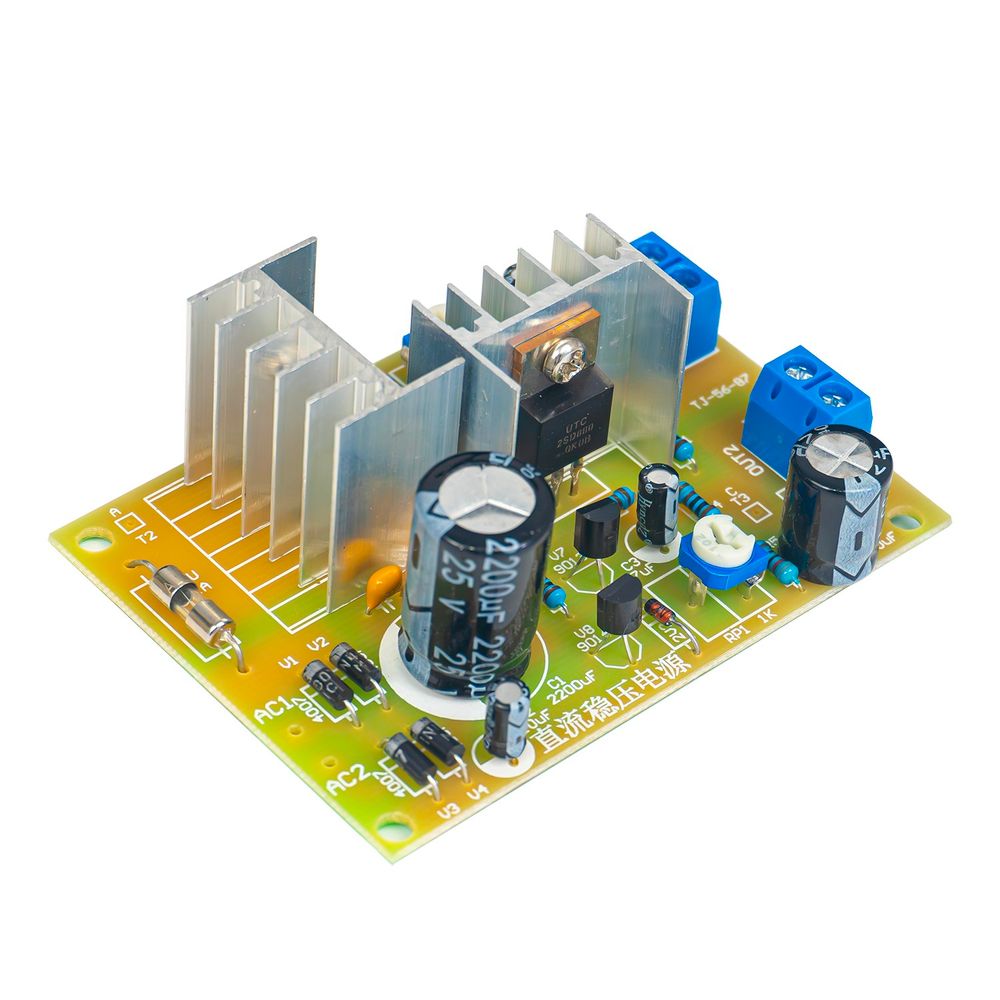

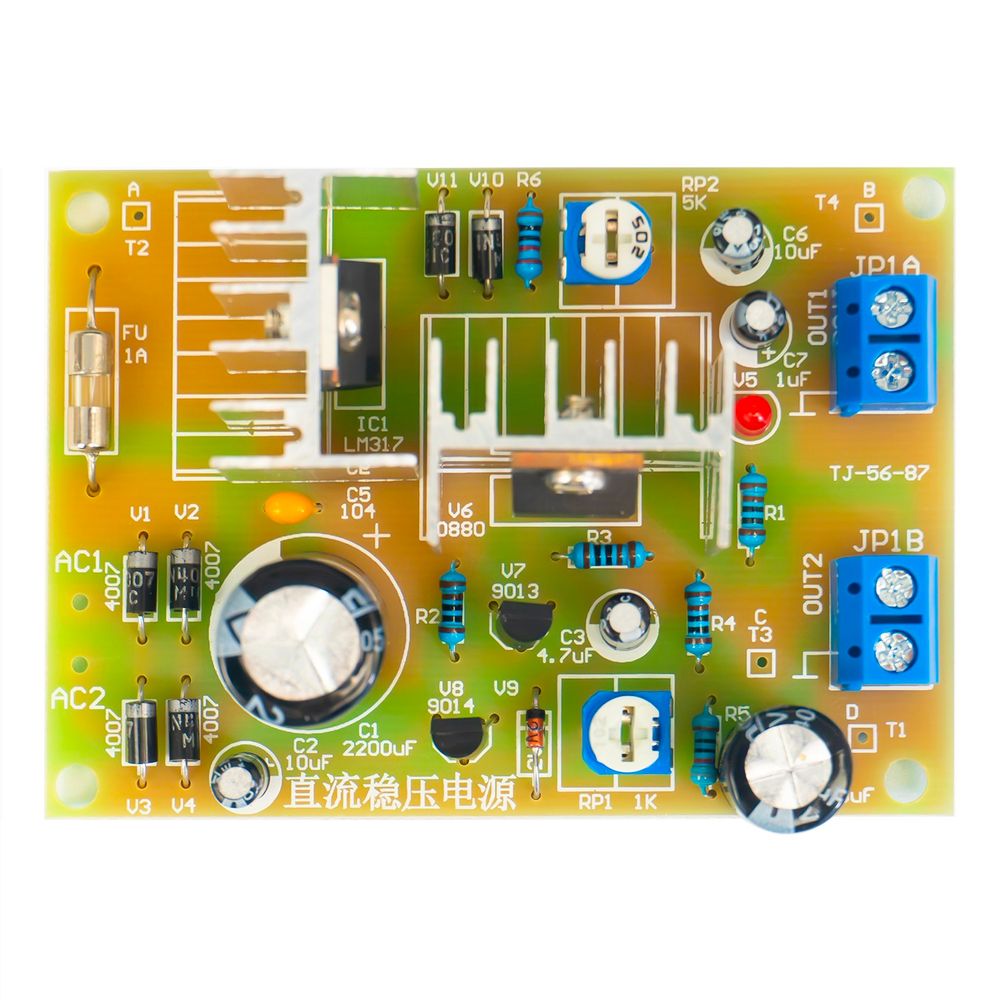

安装好的实物图片

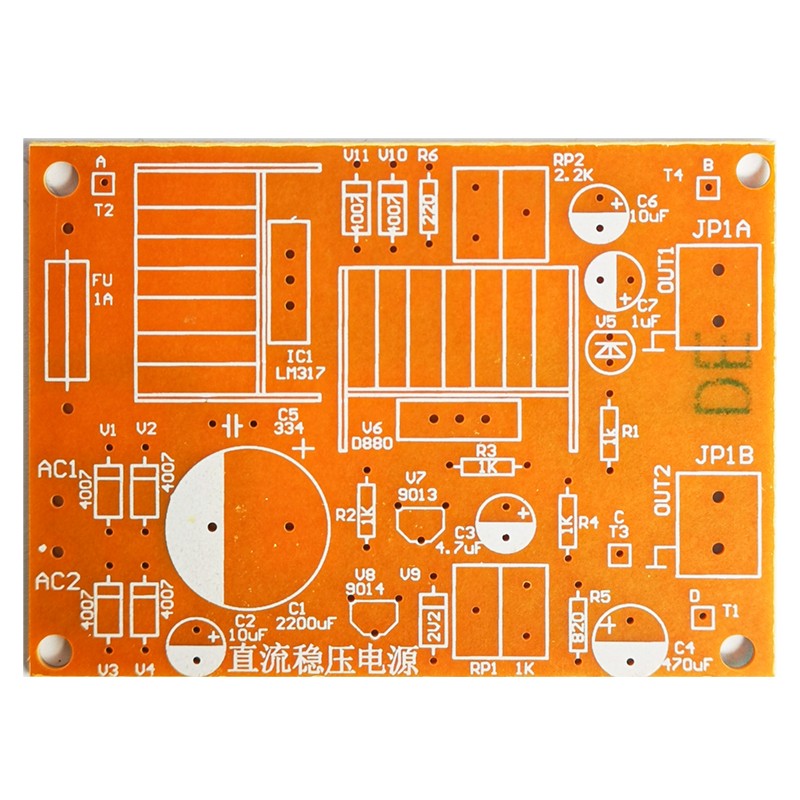

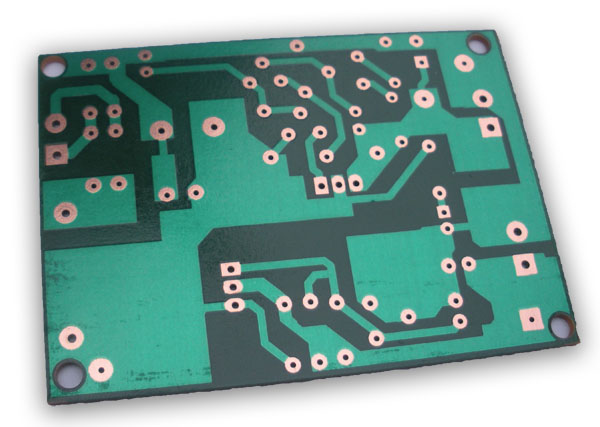

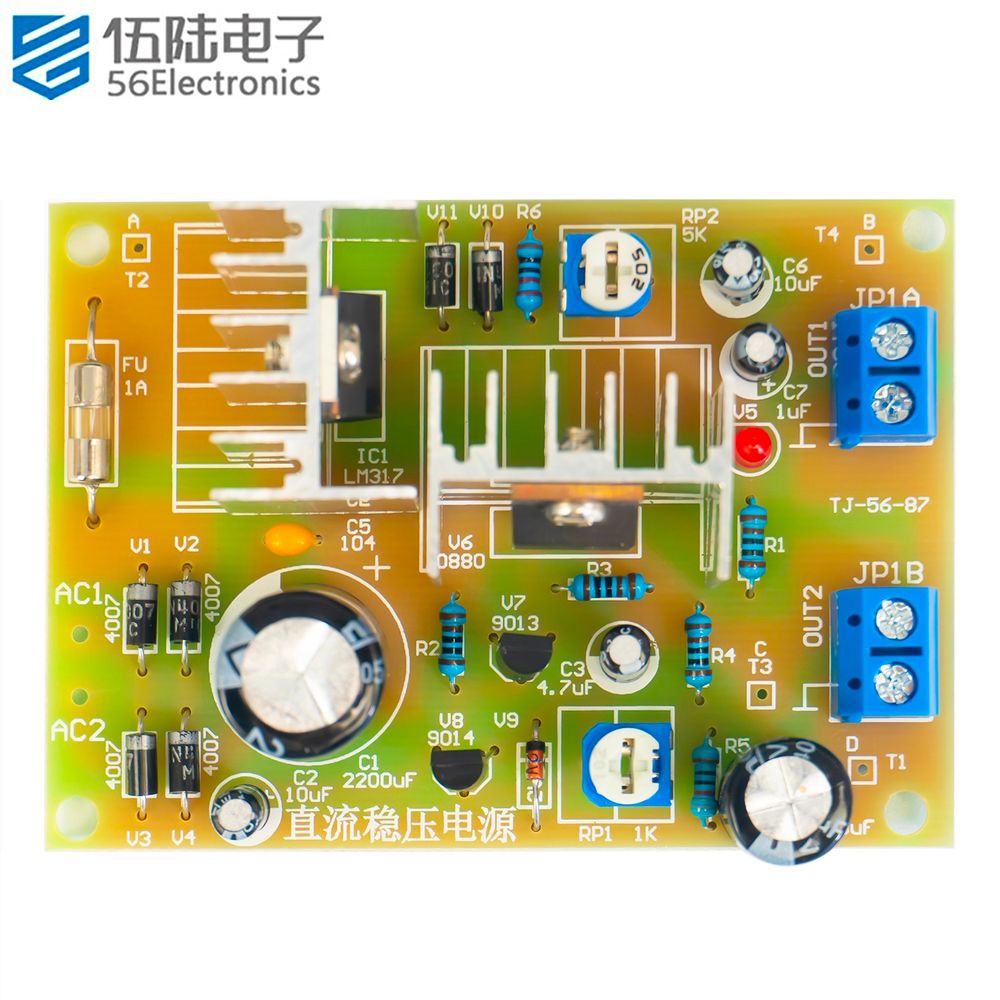

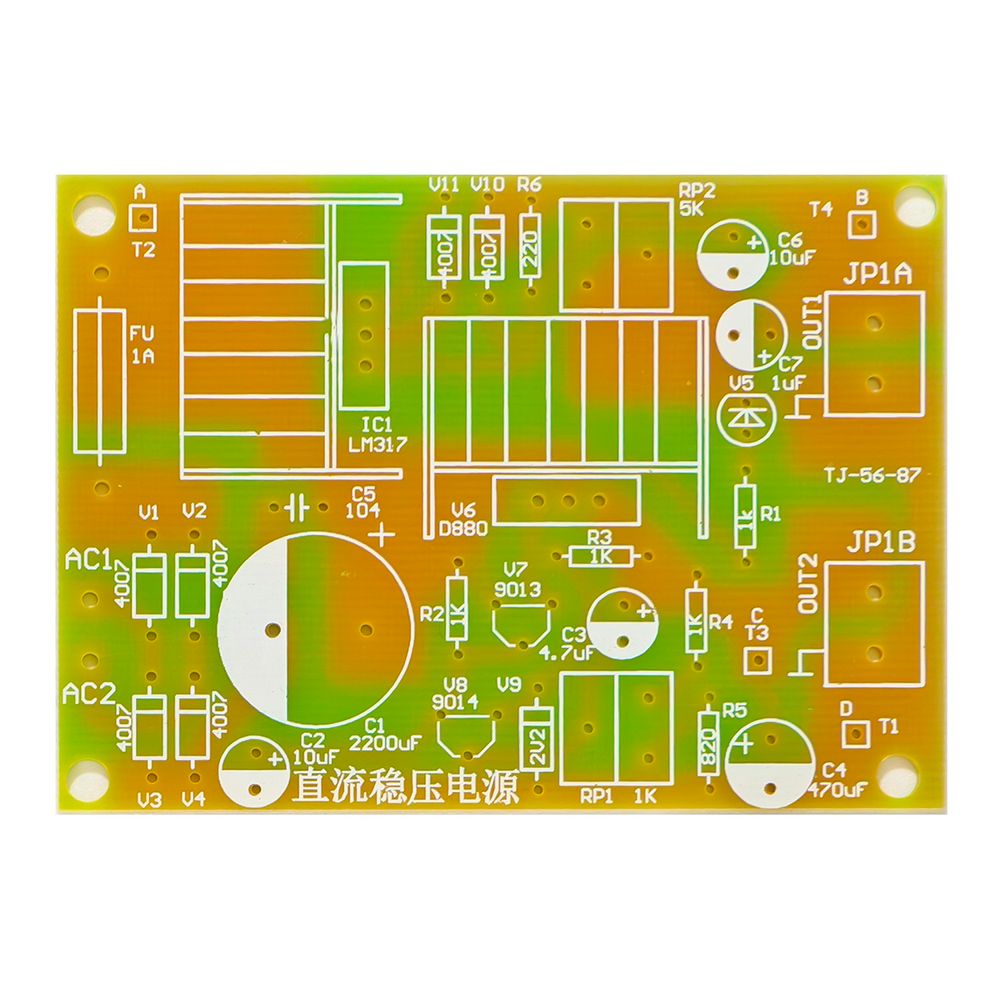

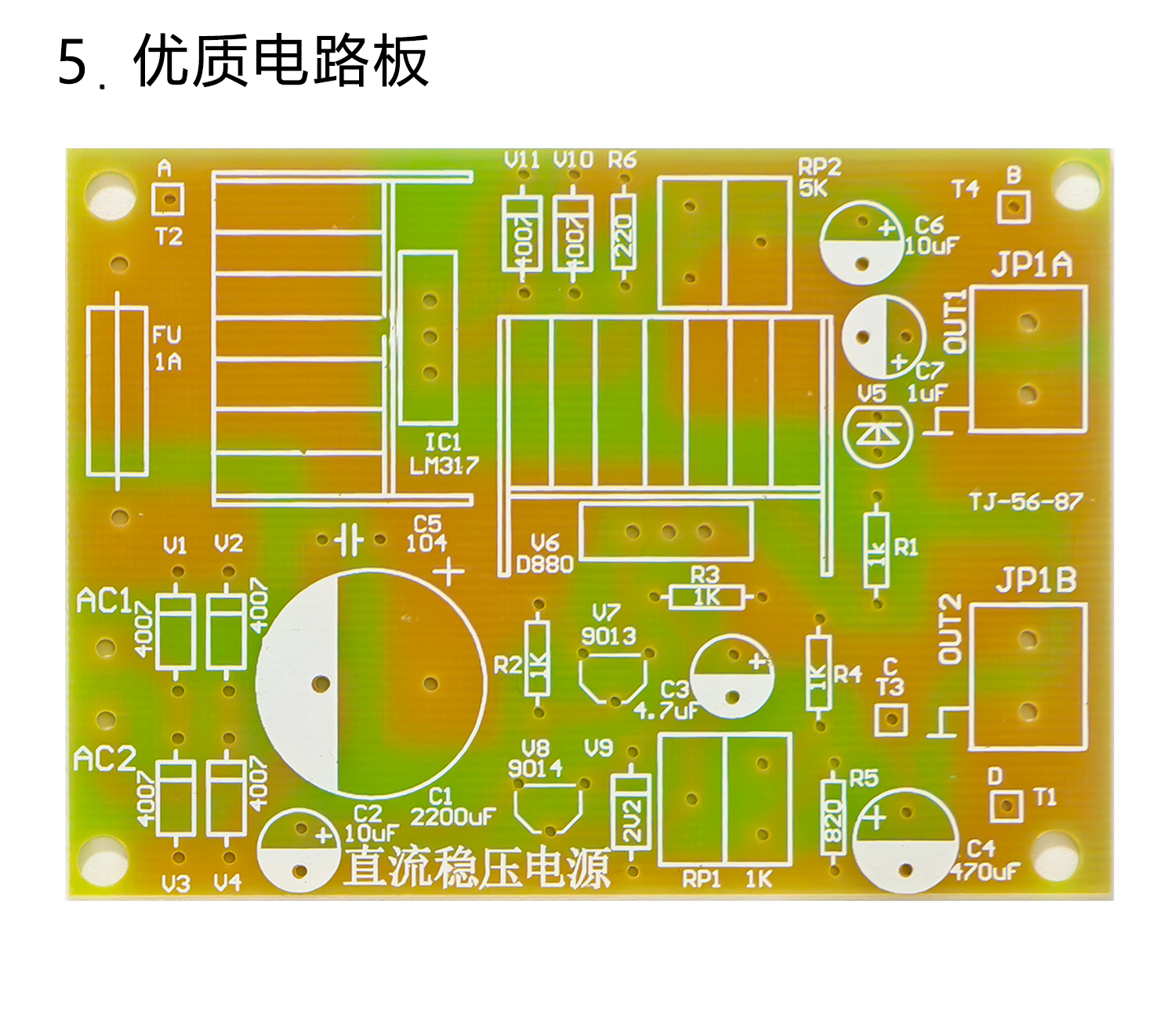

PCB电路板

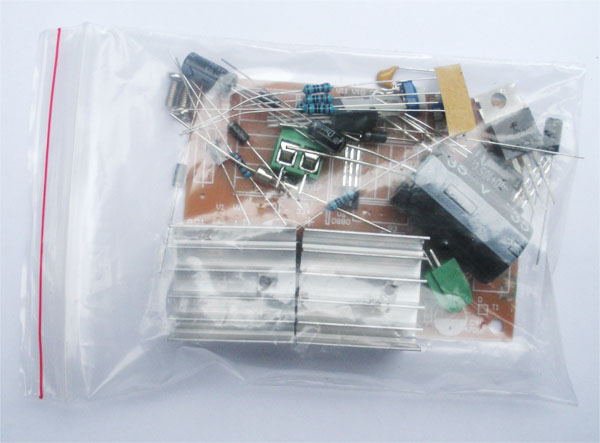

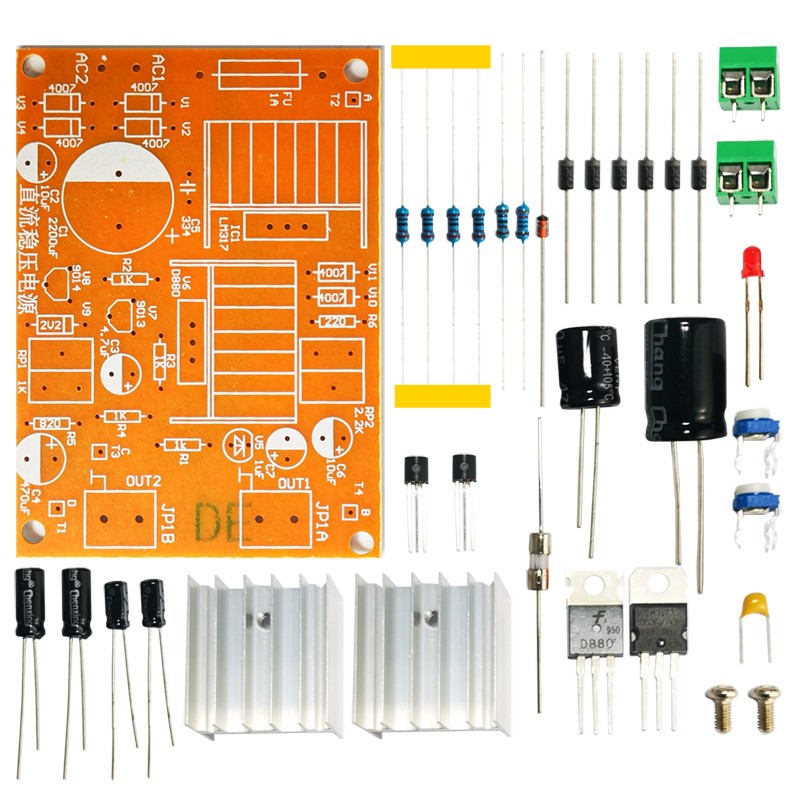

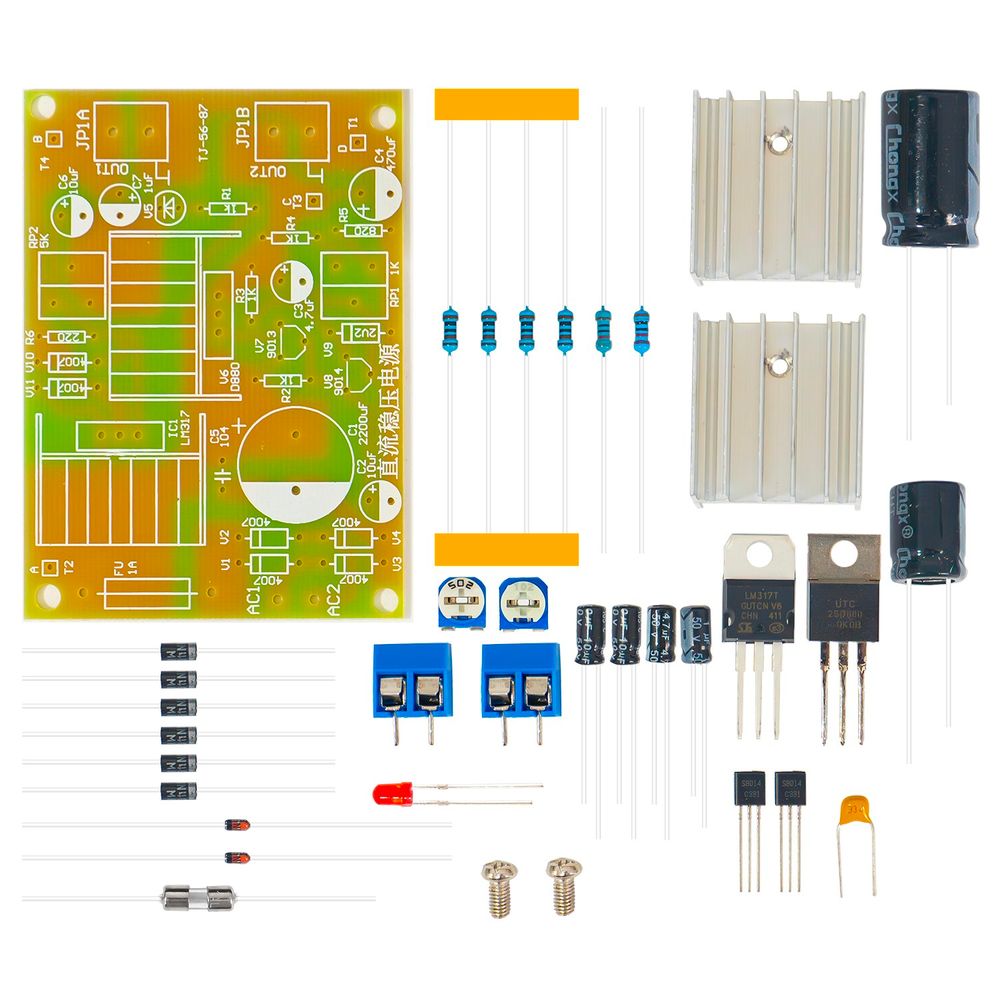

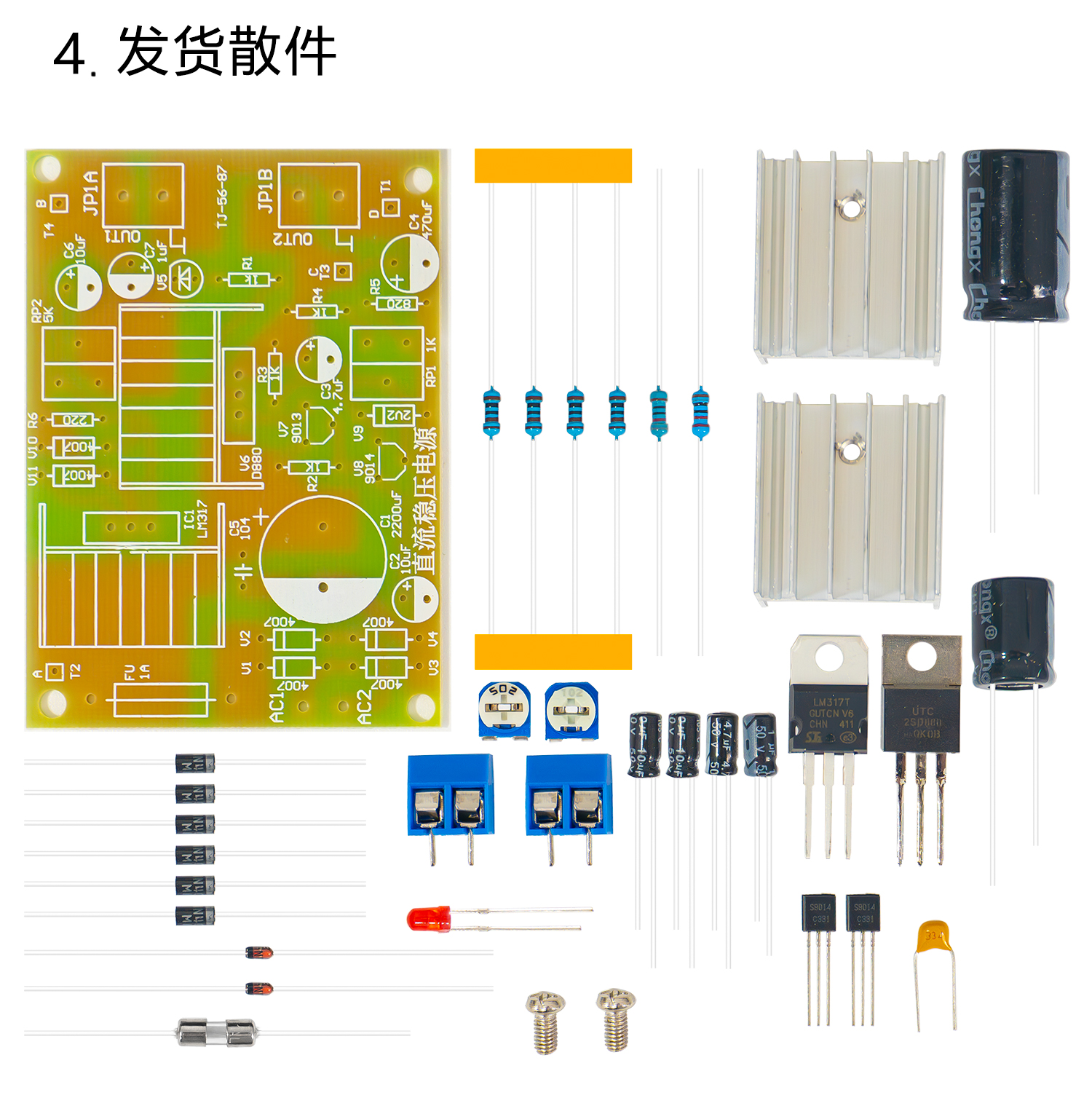

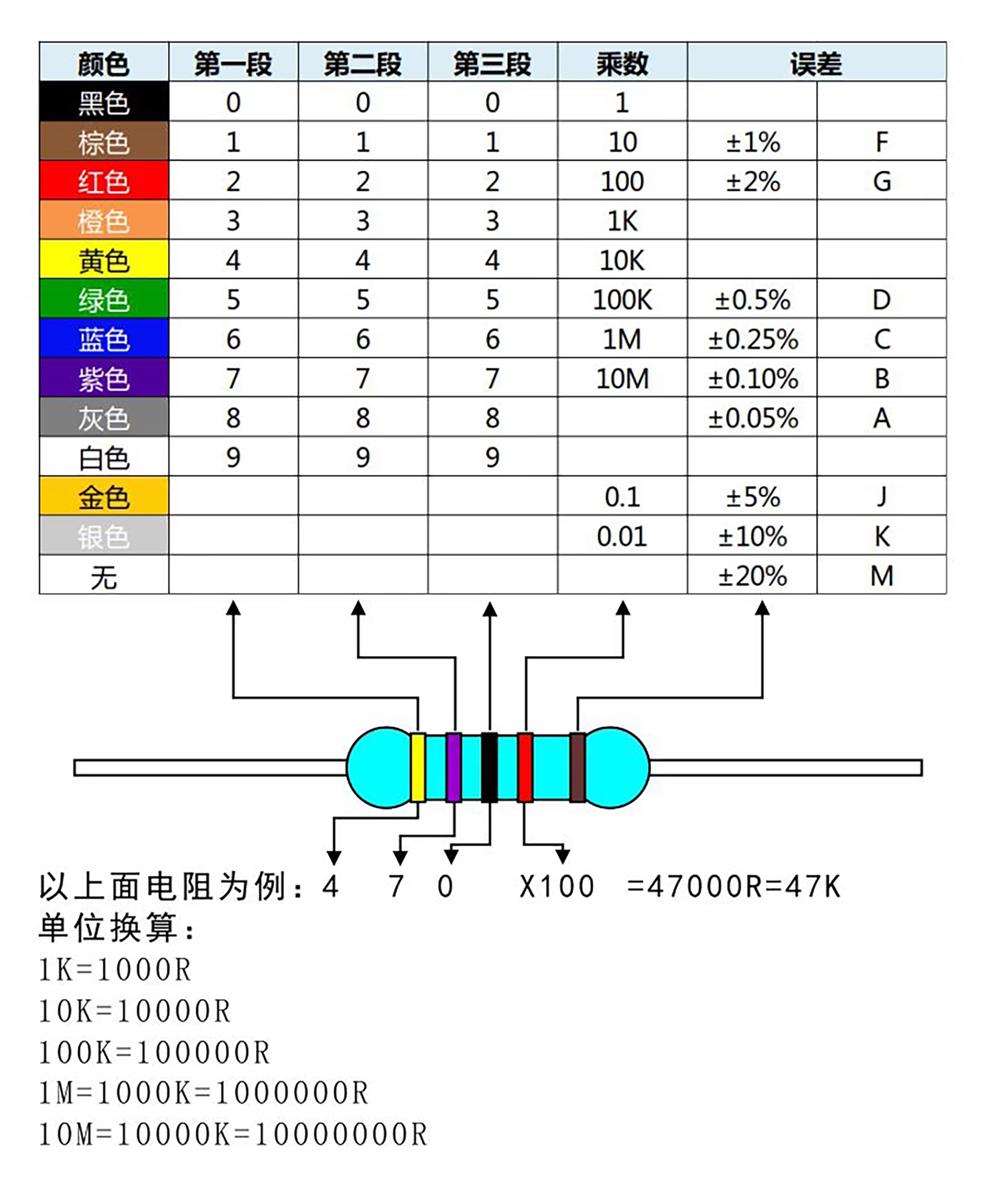

套件原件包

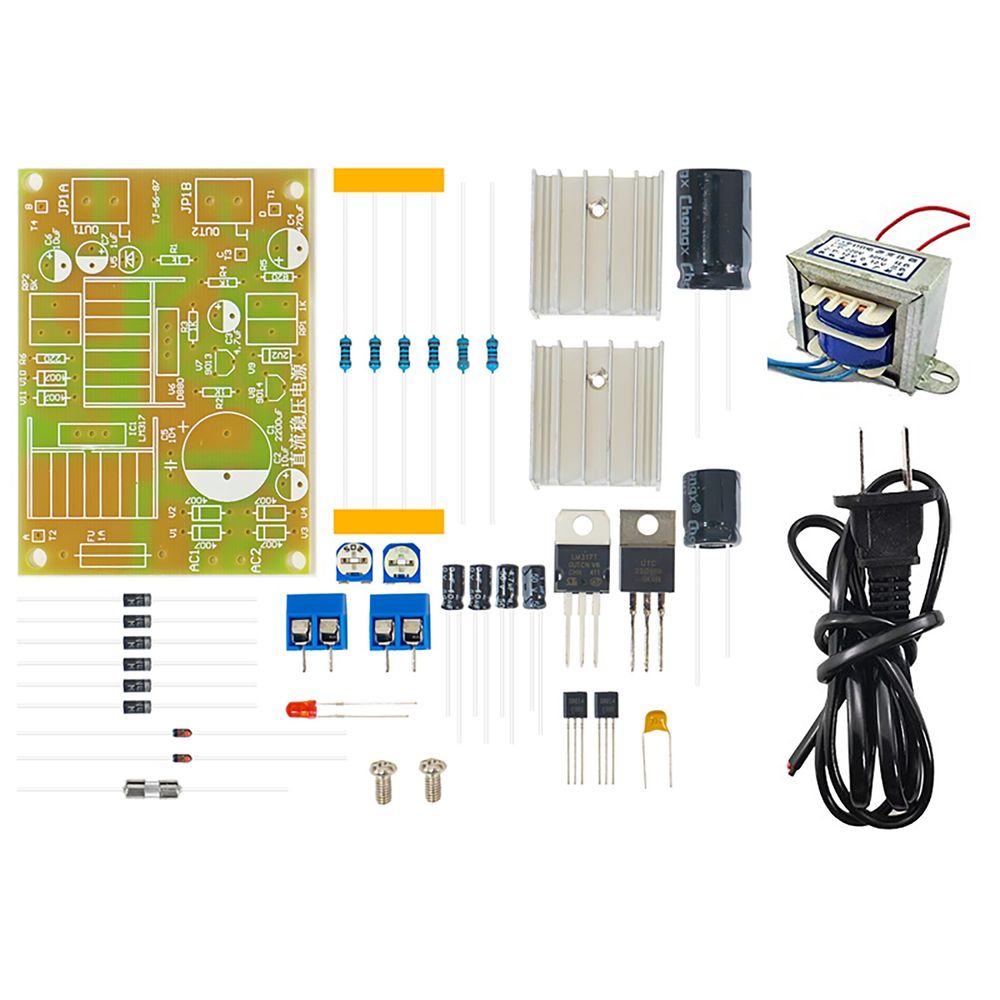

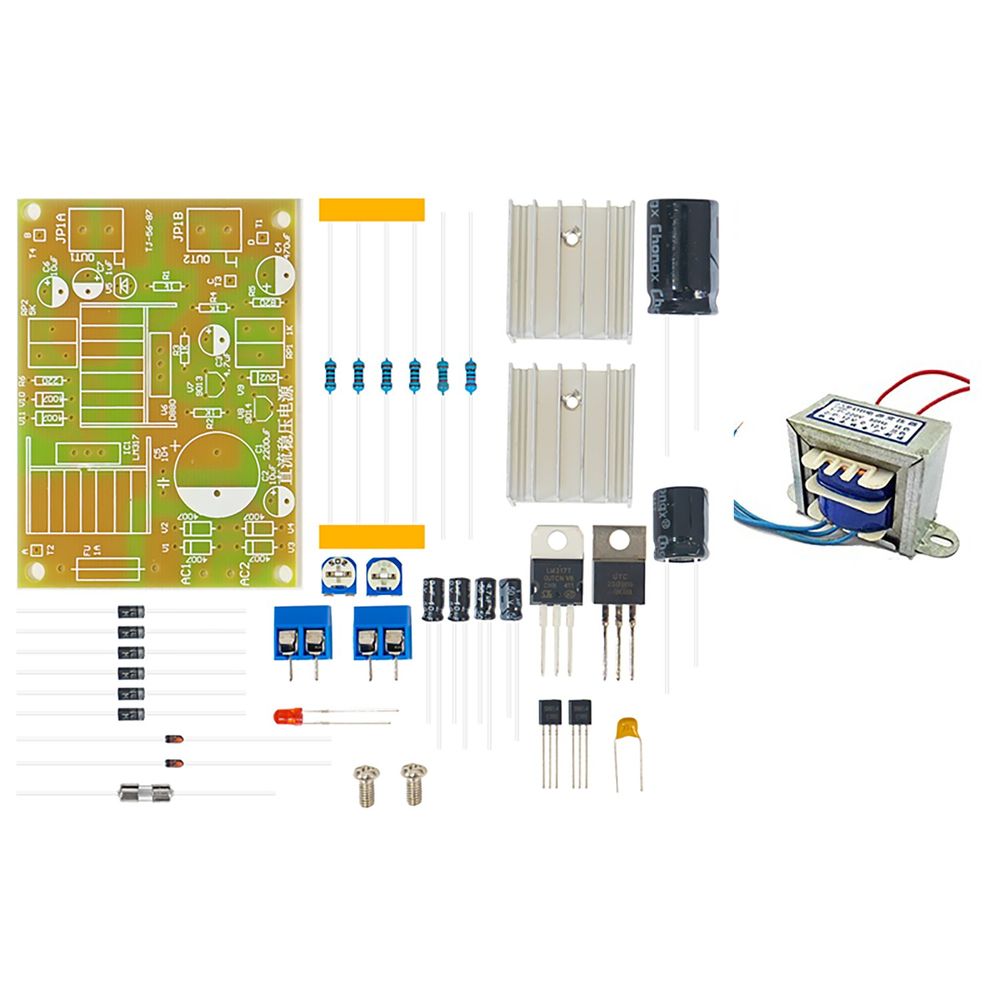

可选配件：变压器，电源线

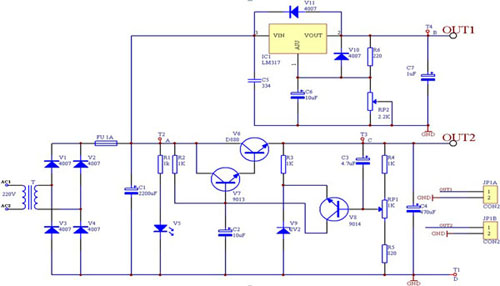

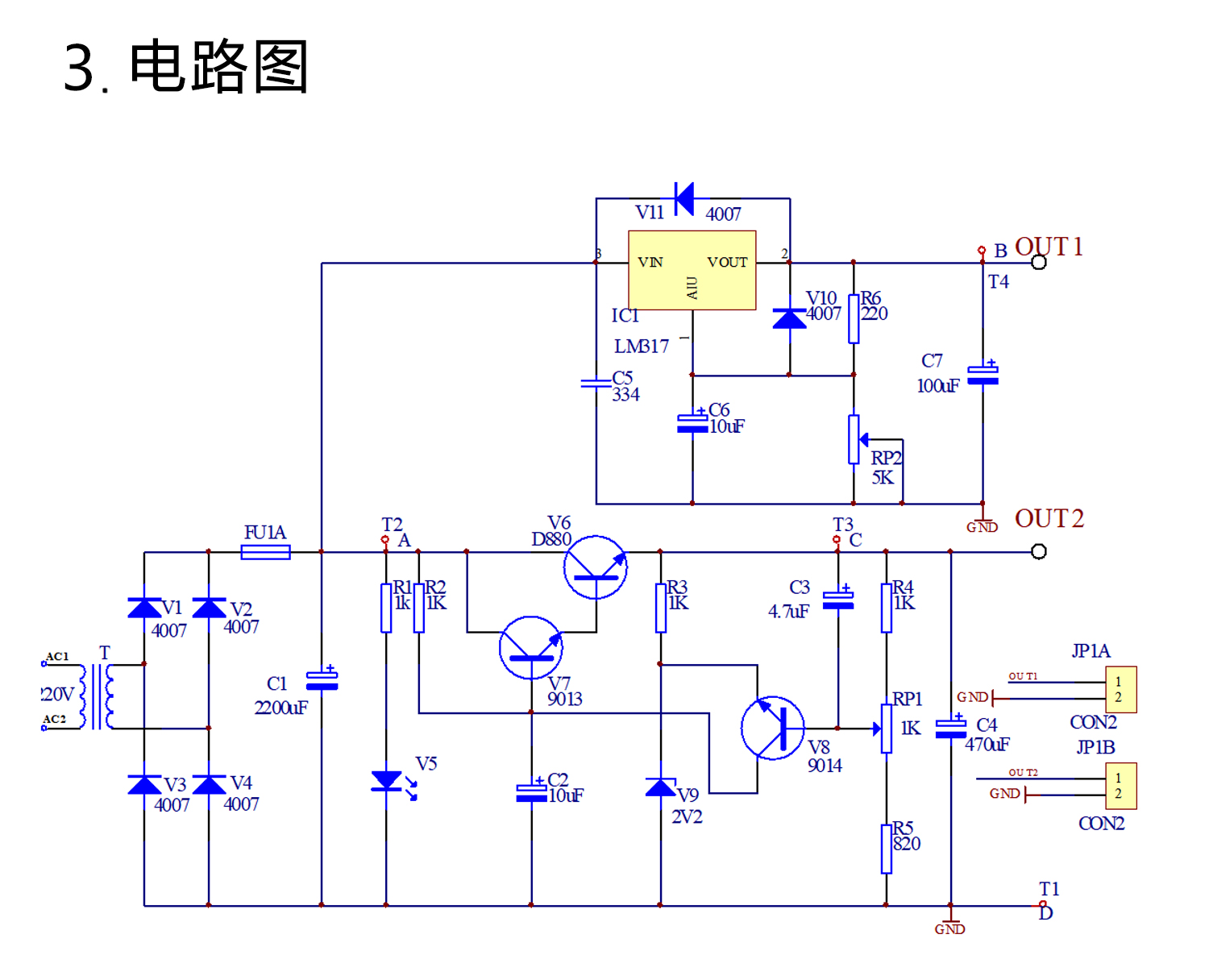

电路原理图：

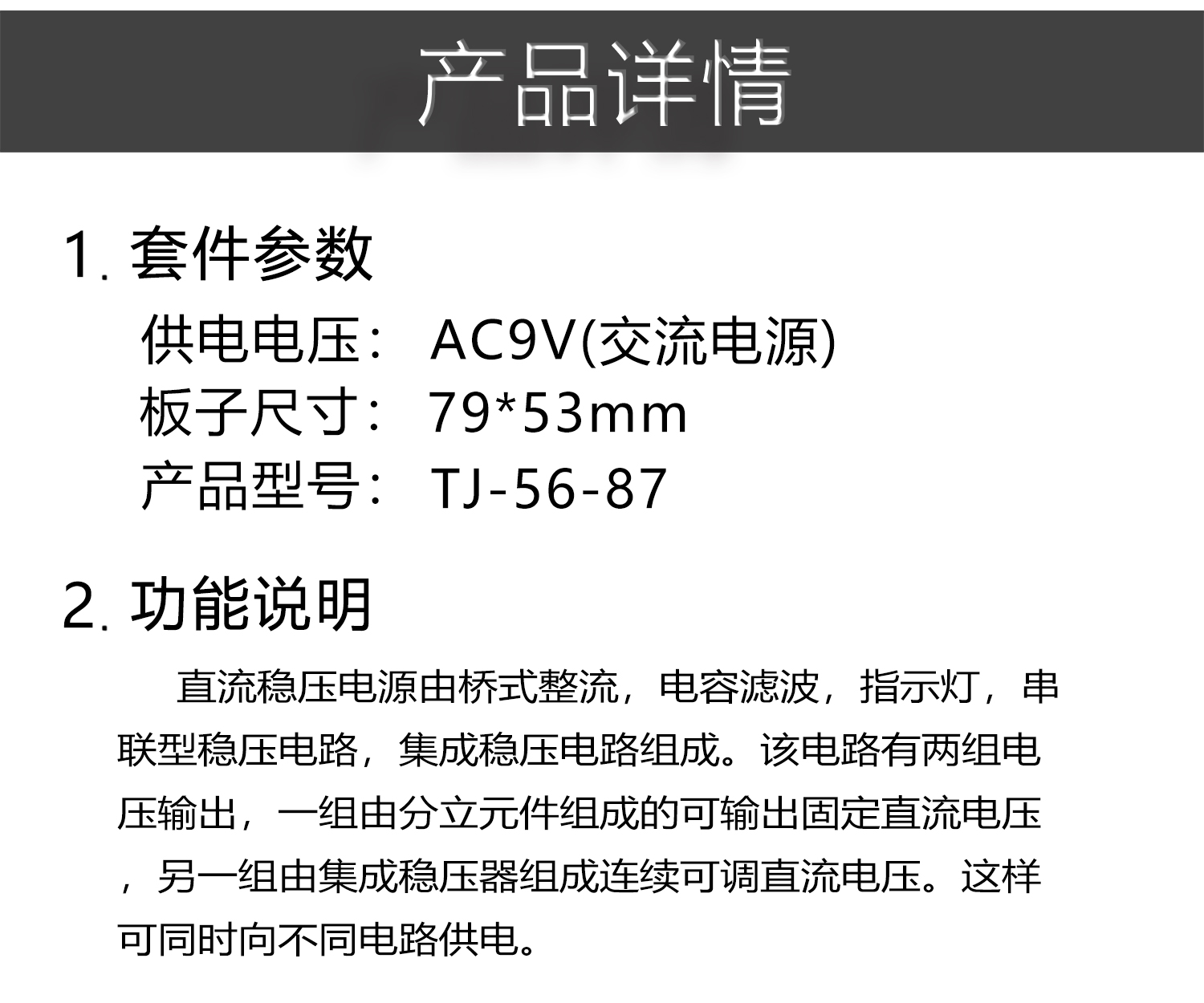

电路介绍：

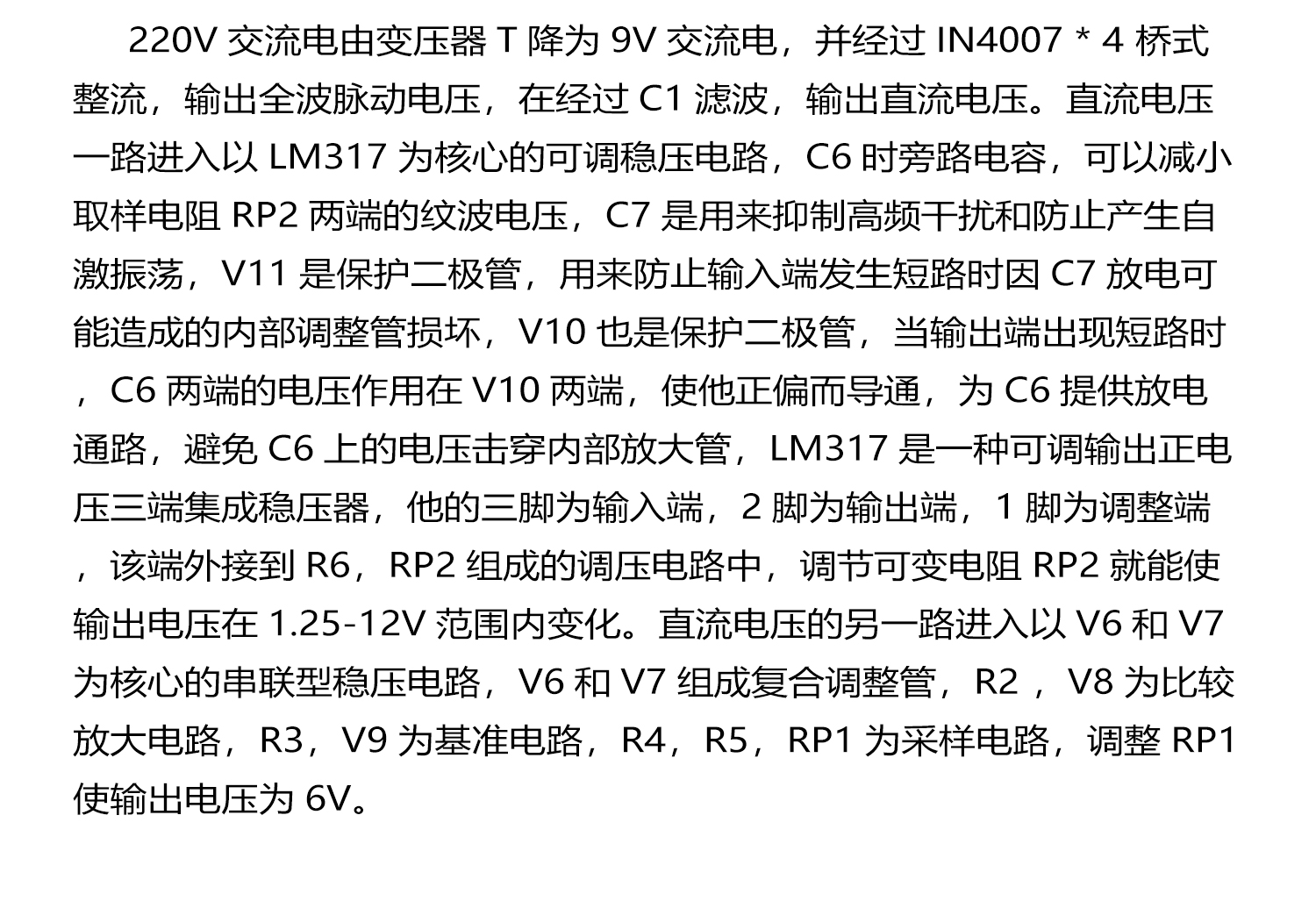

直流稳压电源由桥式整流，电容滤波，指示灯，串联型稳压电路，集成稳压电路组成。220V交流电由变压器T降为9V交流电，并经过IN4007 * 4 桥式整流，输出全波脉动电压，在经过C1滤波，输出直流电压。直流电压一路进入以LM317为核心的可调稳压电路，C6时旁路电容，可以减小取样电阻RP2两端的纹波电压，C7是用来抑制高频干扰和防止产生自激振荡，V11是保护二极管，用来防止输入端发生短路时因C7放电可能造成的内部调整管损坏，V10也是保护二极管，当输出端出现短路时，C6两端的电压作用在V10两端，使他正偏而导通，为C6提供放电通路，避免C6上的电压击穿内部放大管，LM317是一种可调输出正电压三端集成稳压器，他的三脚为输入端，2脚为输出端，1脚为调整端，该端外接到R6，RP2组成的调压电路中，调节可变电阻RP2就能使输出电压在1.25-12V范围内变化。直流电压的另一路进入以V6和V7为核心的串联型稳压电路，V6和V7组成复合调整管，R2 ，V8为比较放大电路，R3，V9为基准电路，R4，R5，RP1为采样电路，调整RP1使输出电压为6V。由上述分析可知，该电路有两组电压输出，一组由分立元件组成的可输出固定直流电压，另一组由集成稳压器组成连续可调直流电压。这样可同时向不同电路供电。
