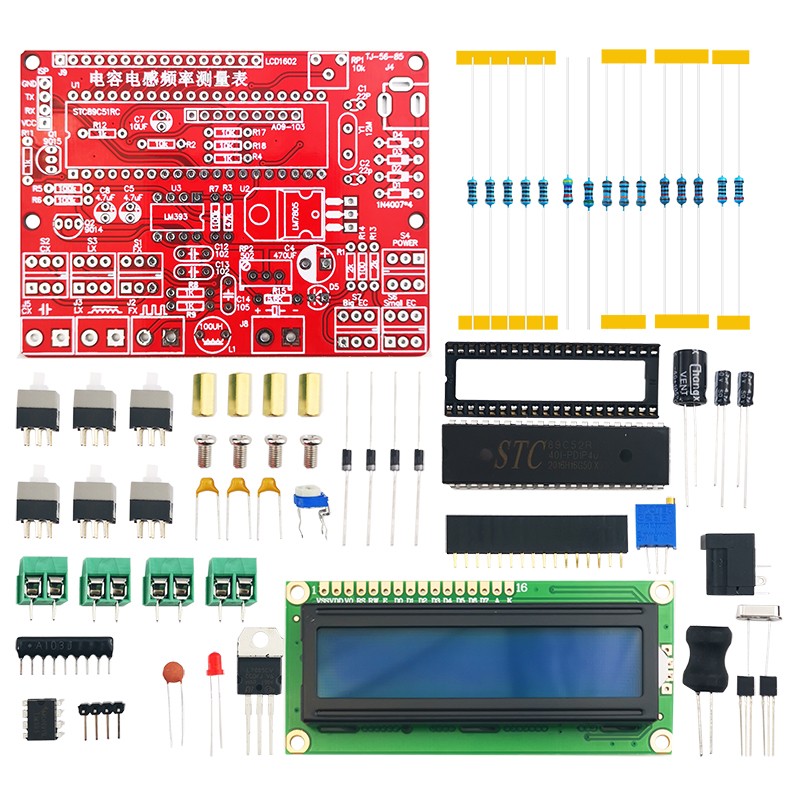

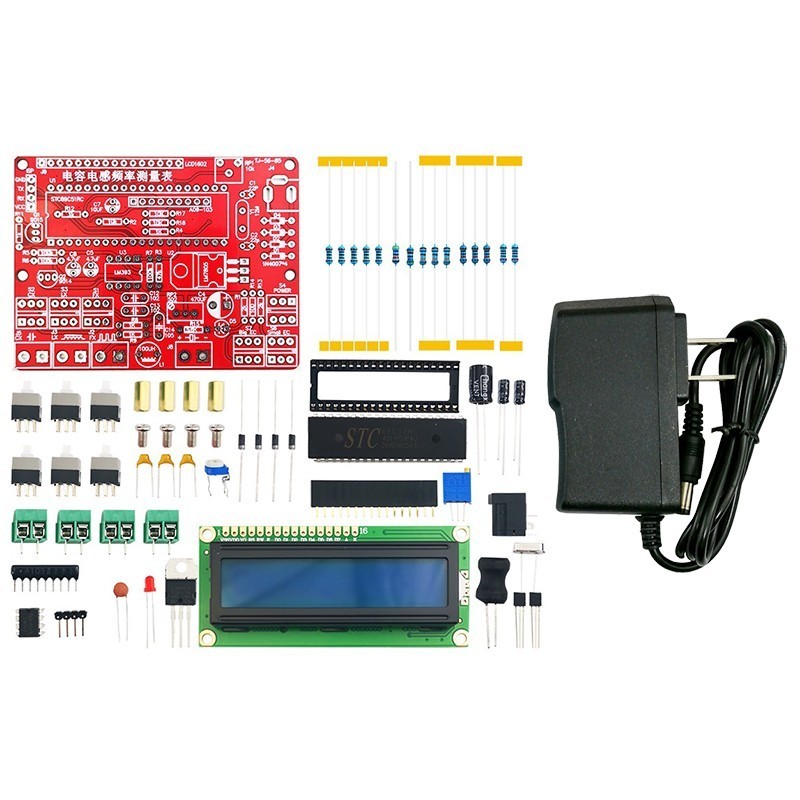

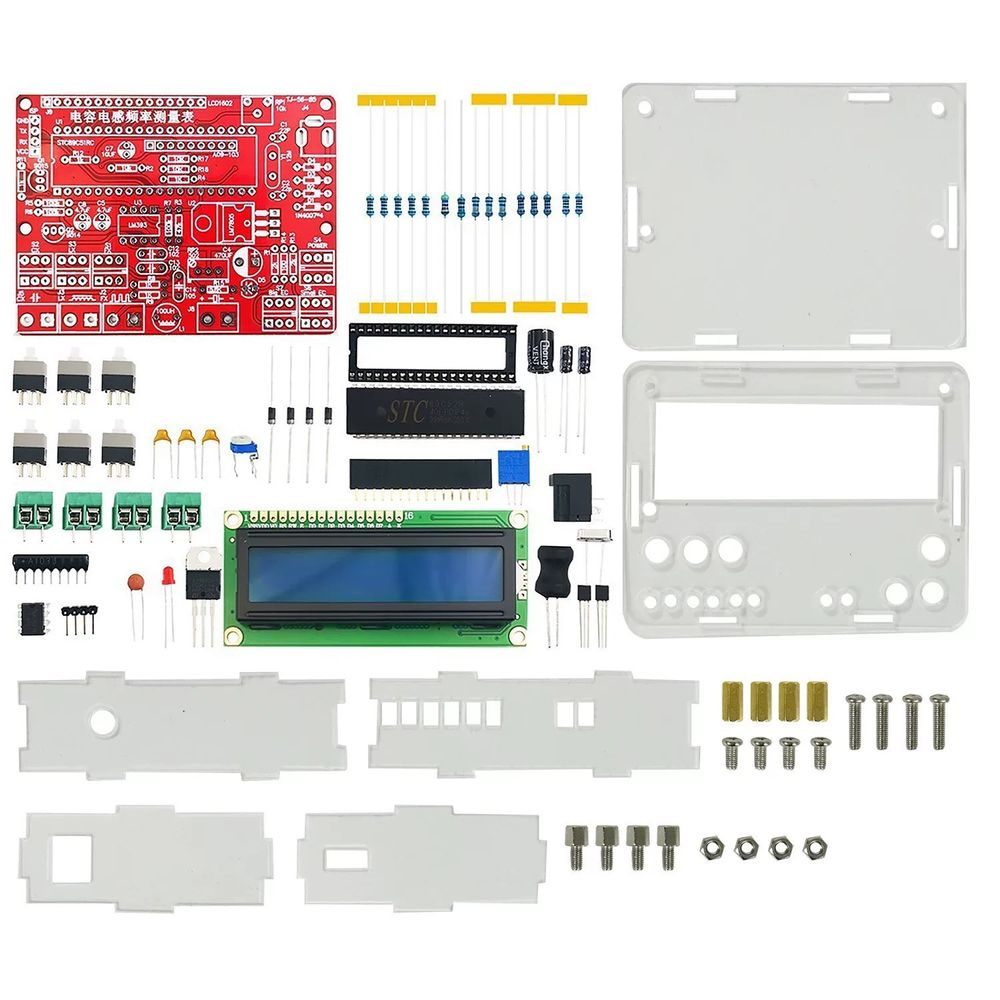

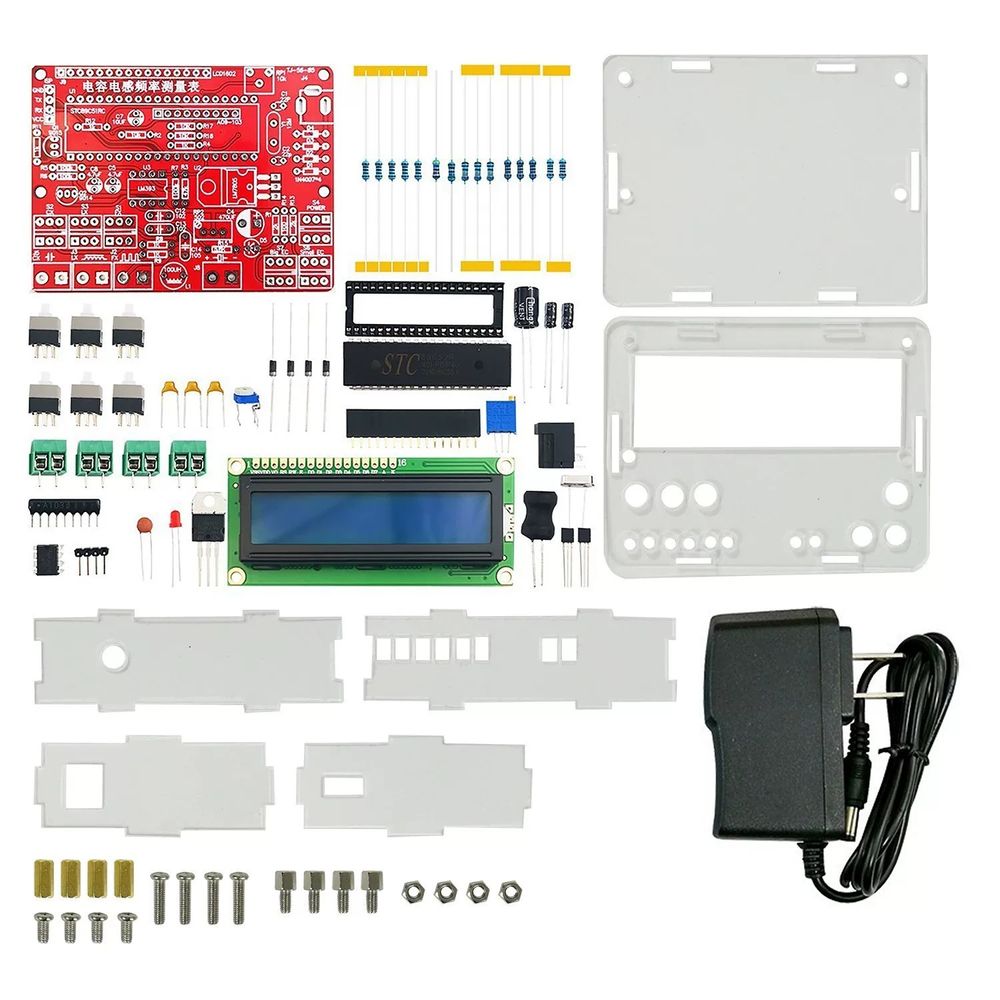

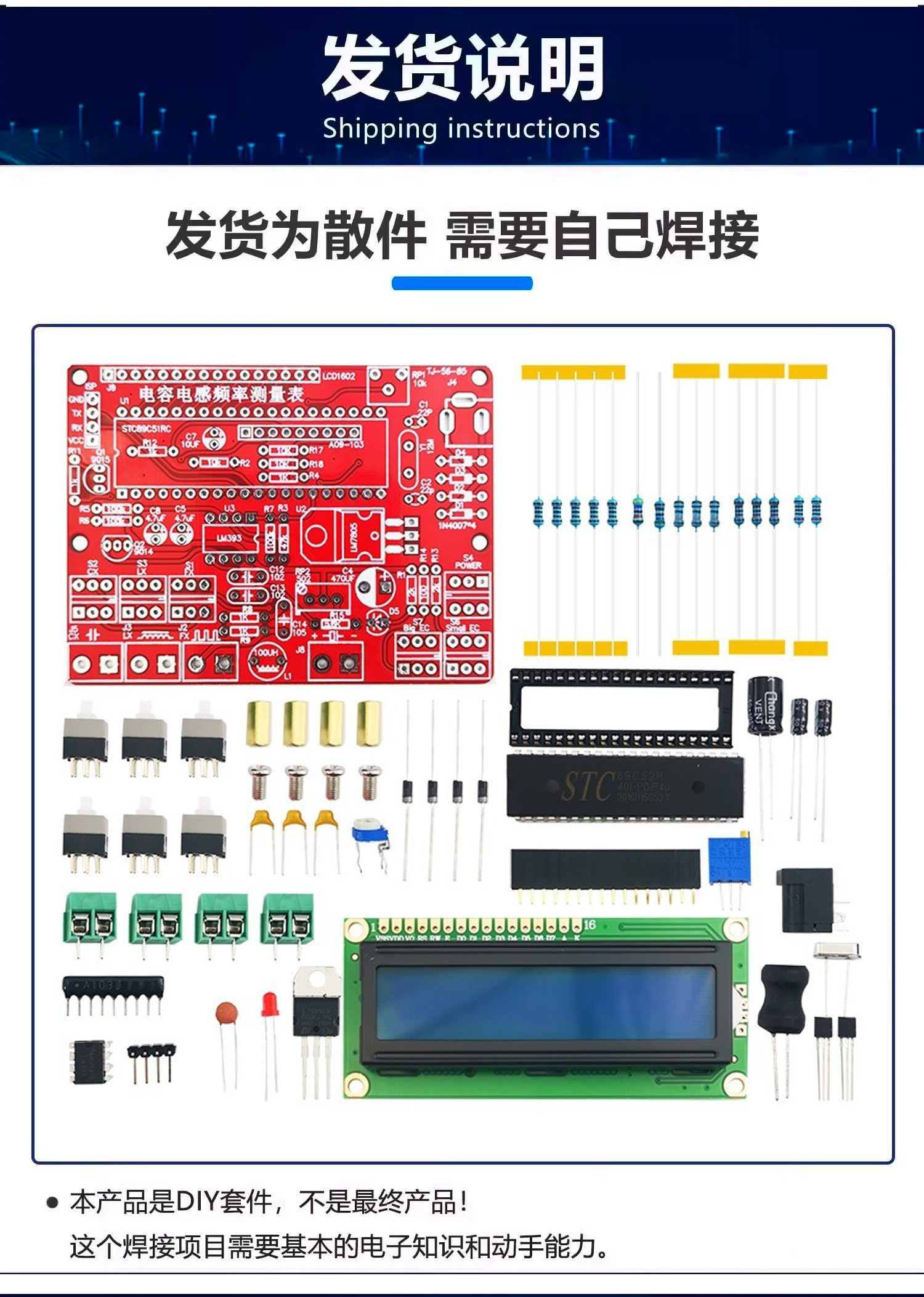

STC89C51电感电容频率表DIY套件51单片机测量仪电子电路焊接实训
基于51单片机的电容表、电感表、频率表，功能强大，能测量各种无极性电容、有极性电容、电感和频率。

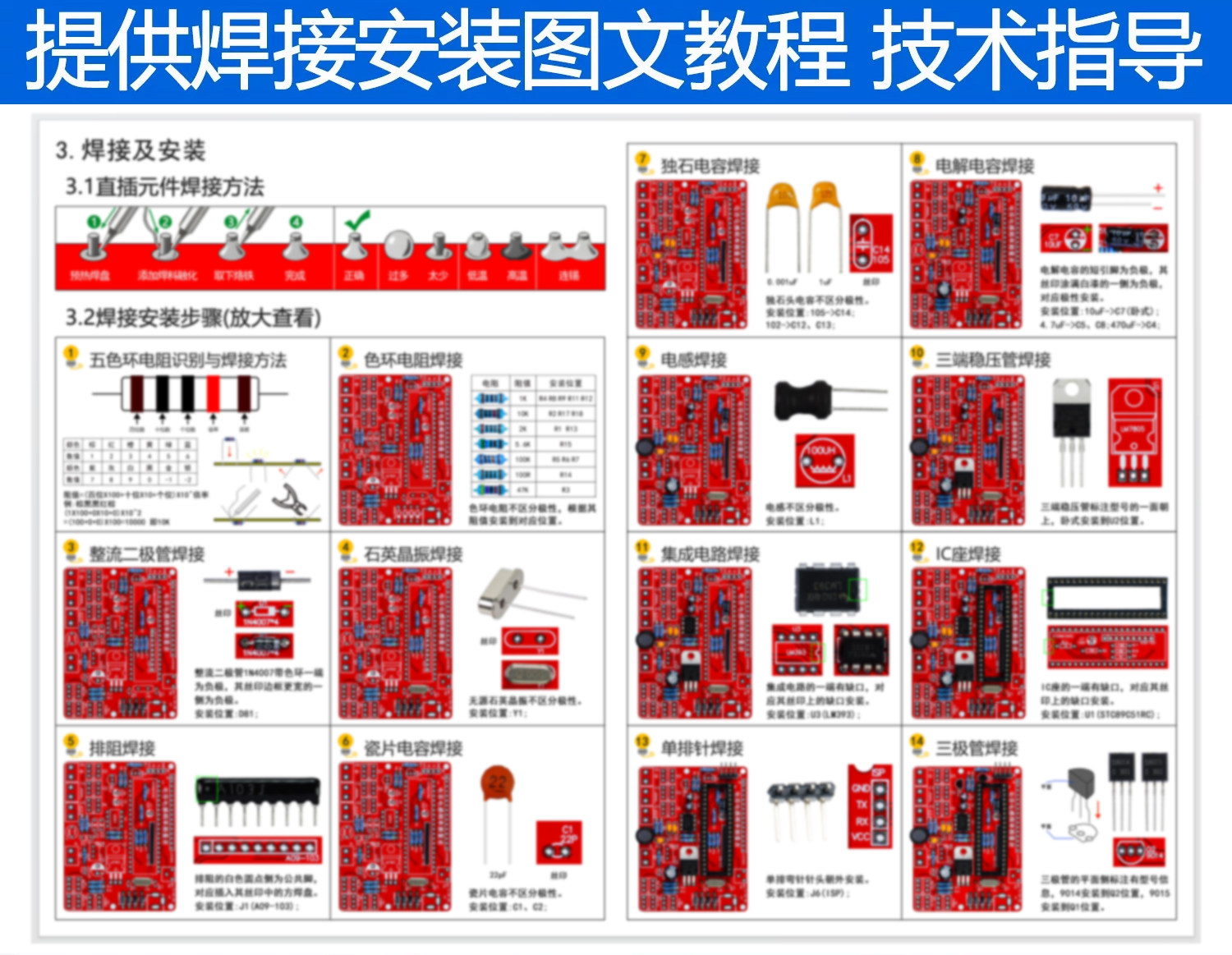

包括源程序、电路图和测量原理。

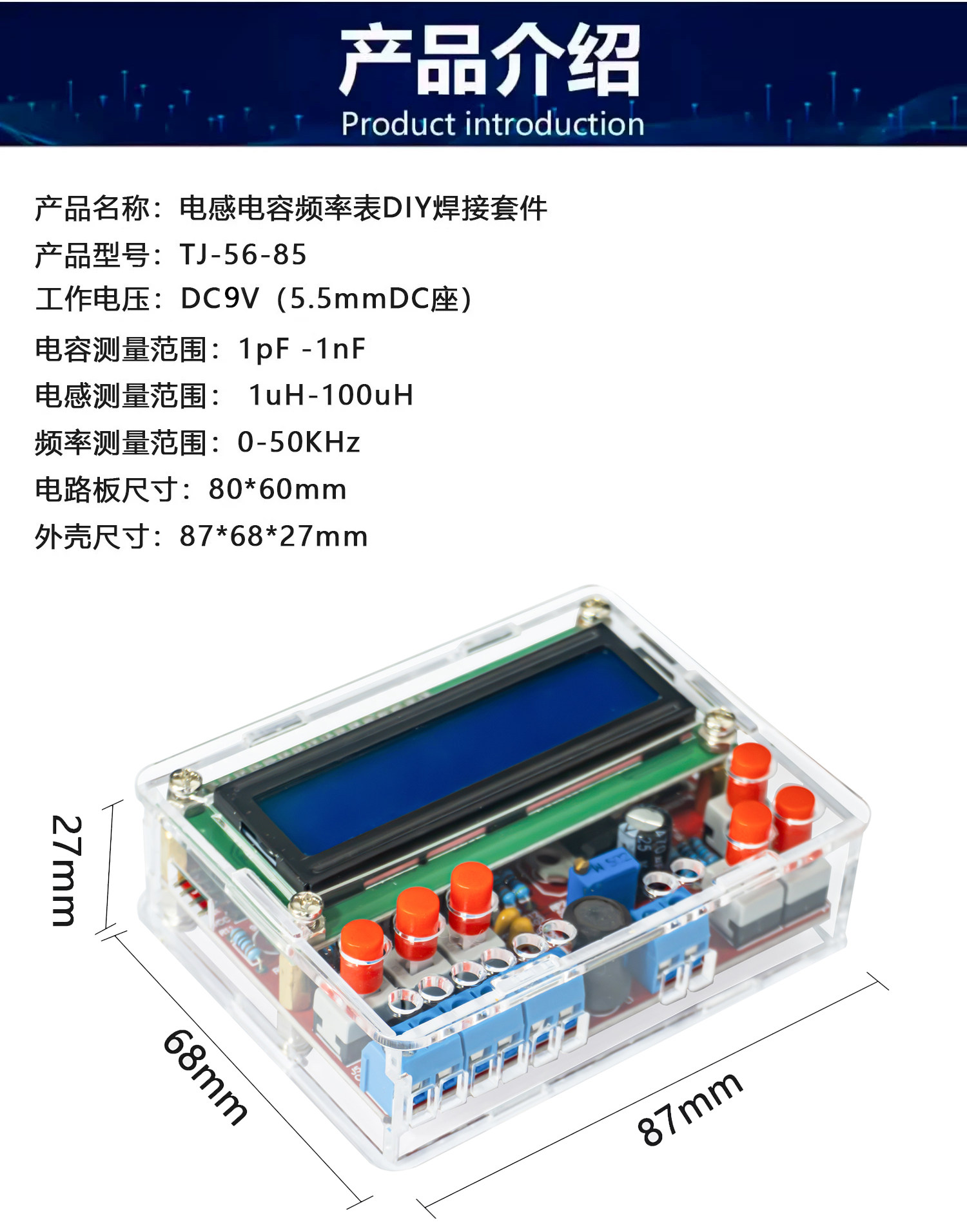

产品型号：TJ-56-85
电容测量范围：1pF -1nF
电感测量范围： 1uH-100uH
频率测量范围：0-50KHz

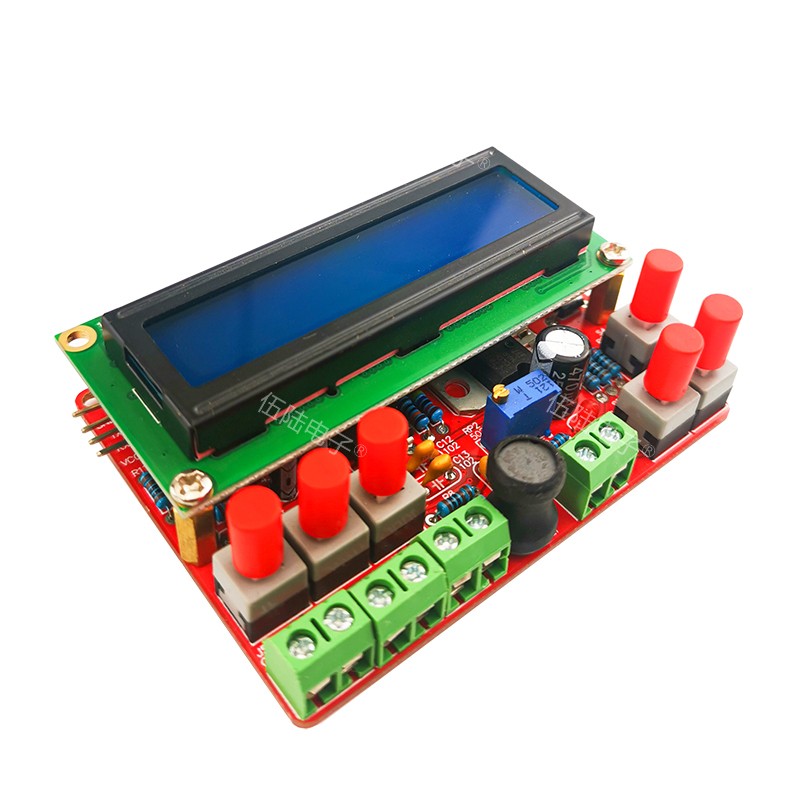

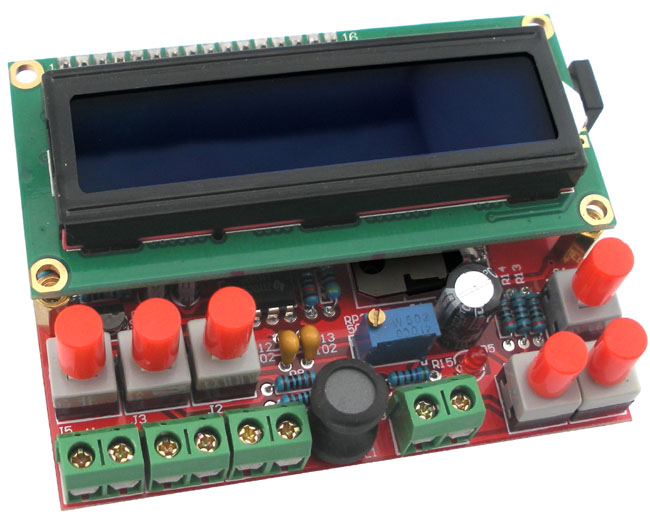

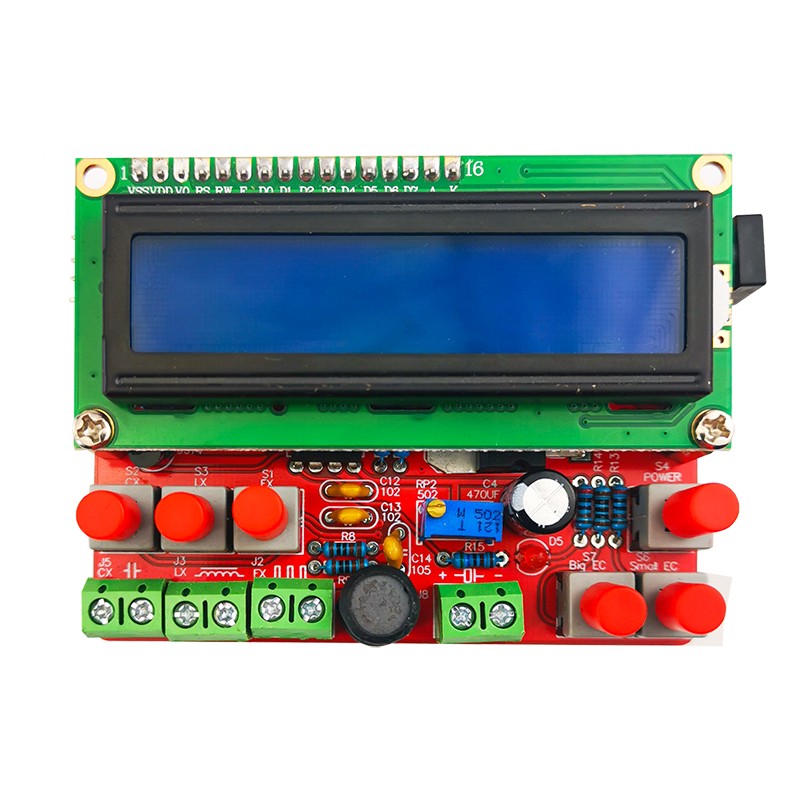

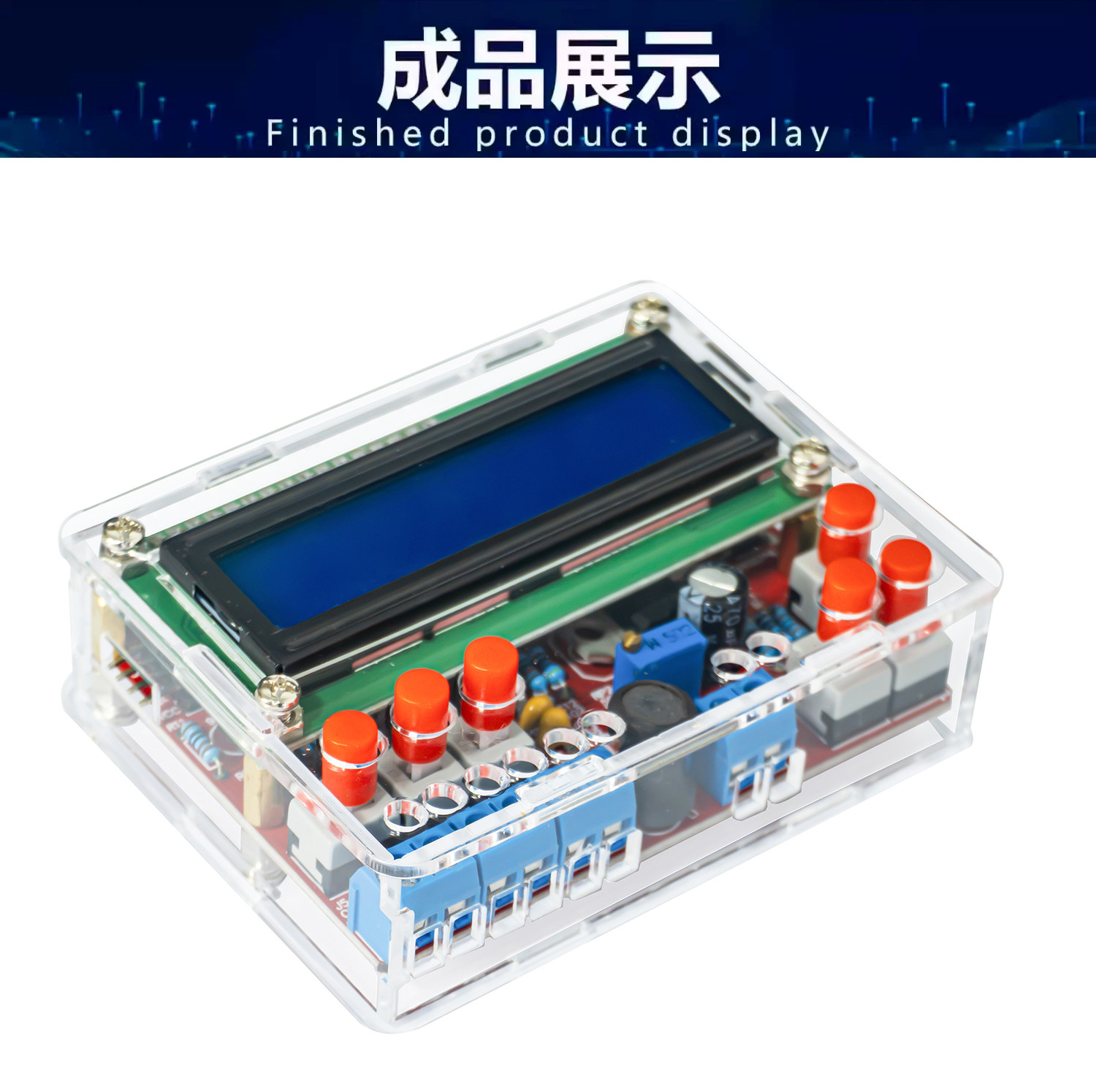

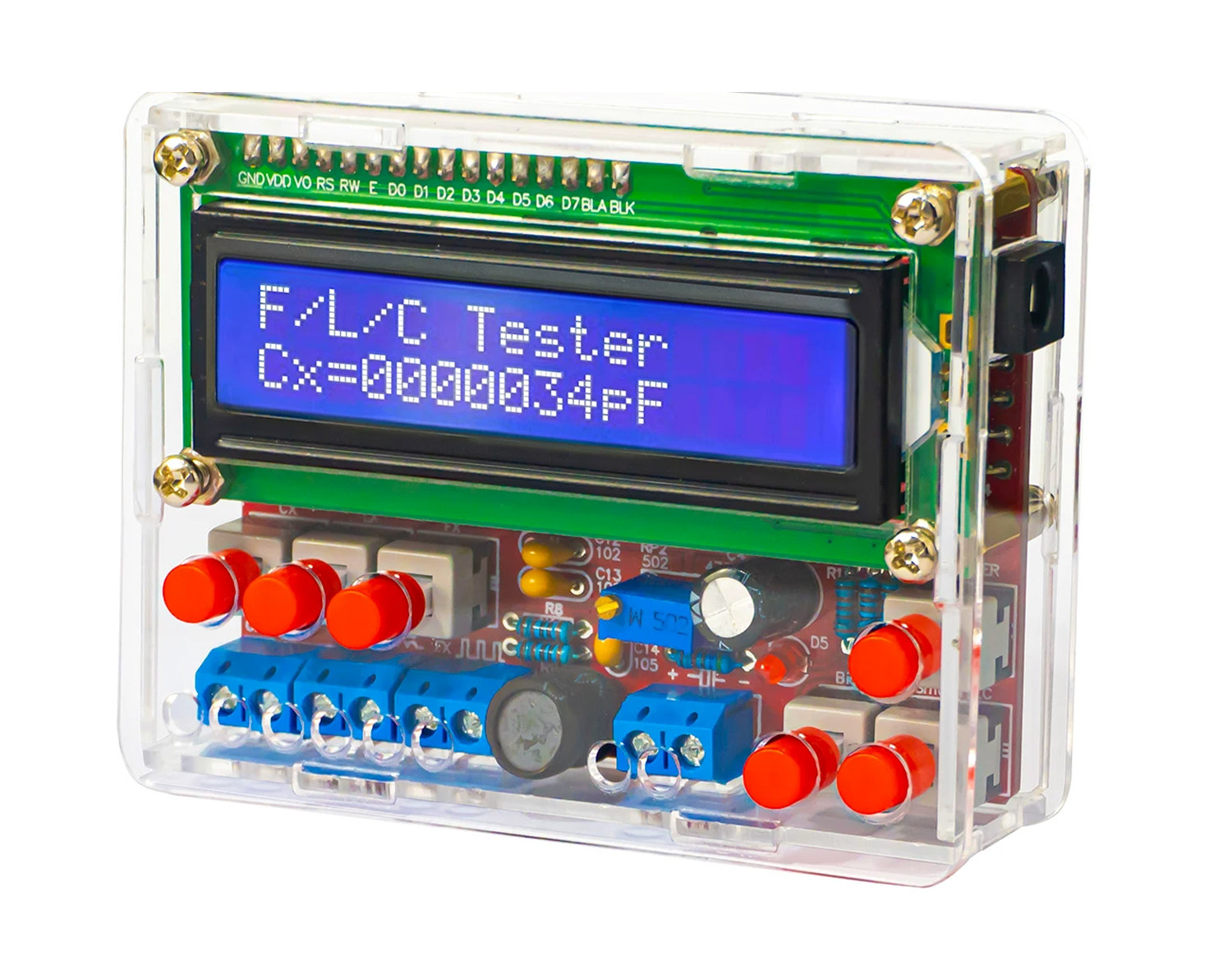

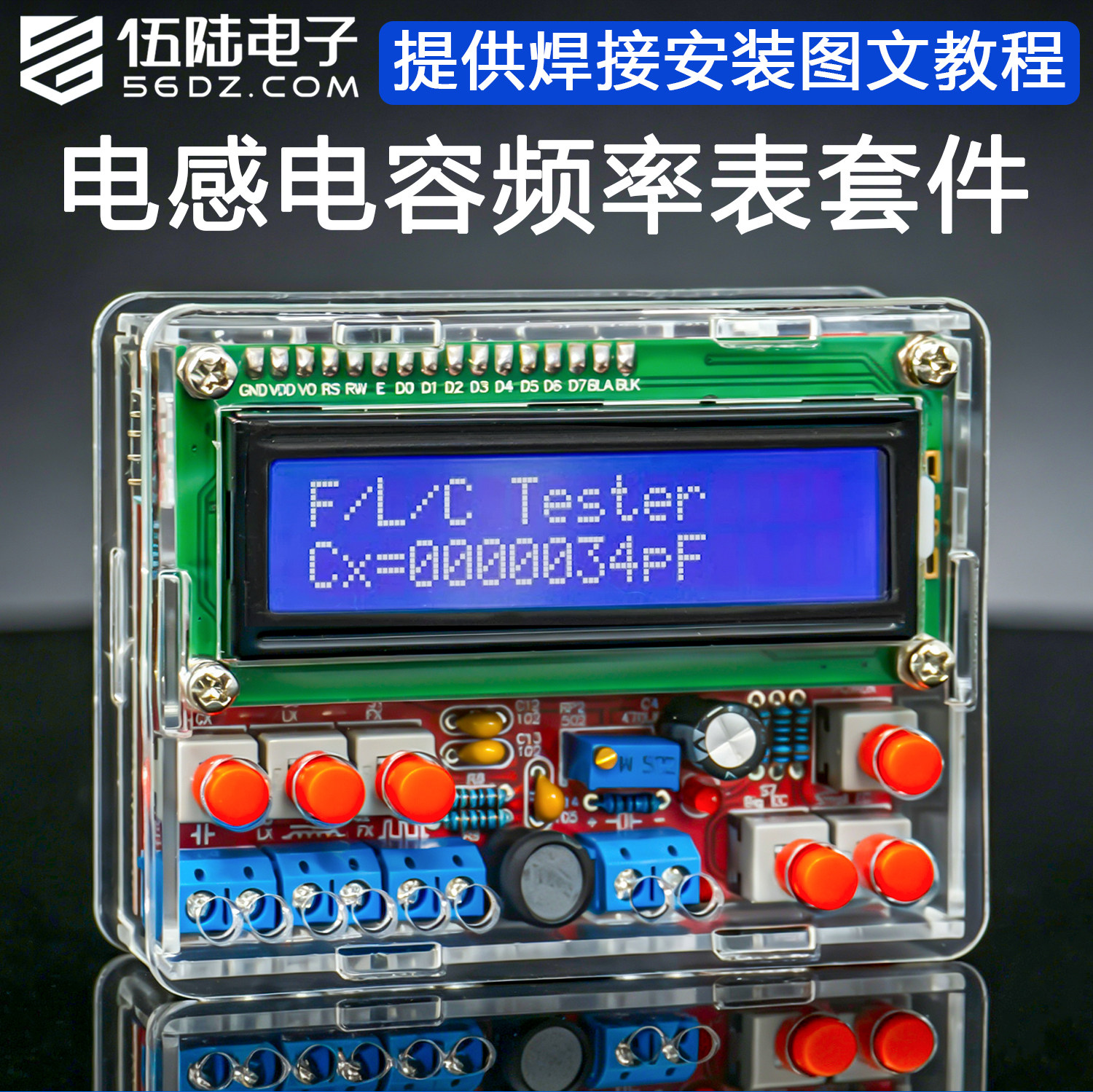

一、安装好的成品图片

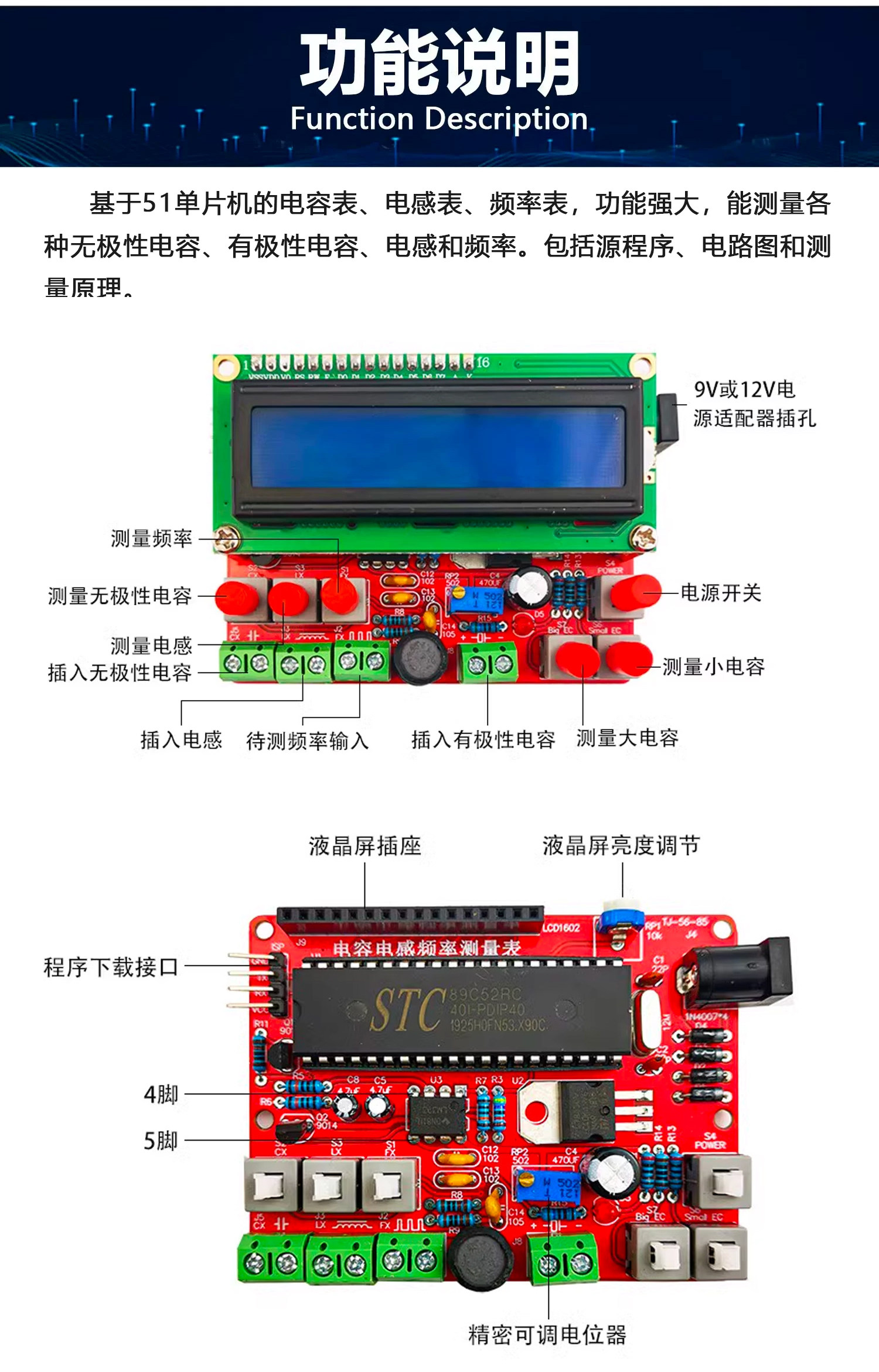

二、功能和使用介绍

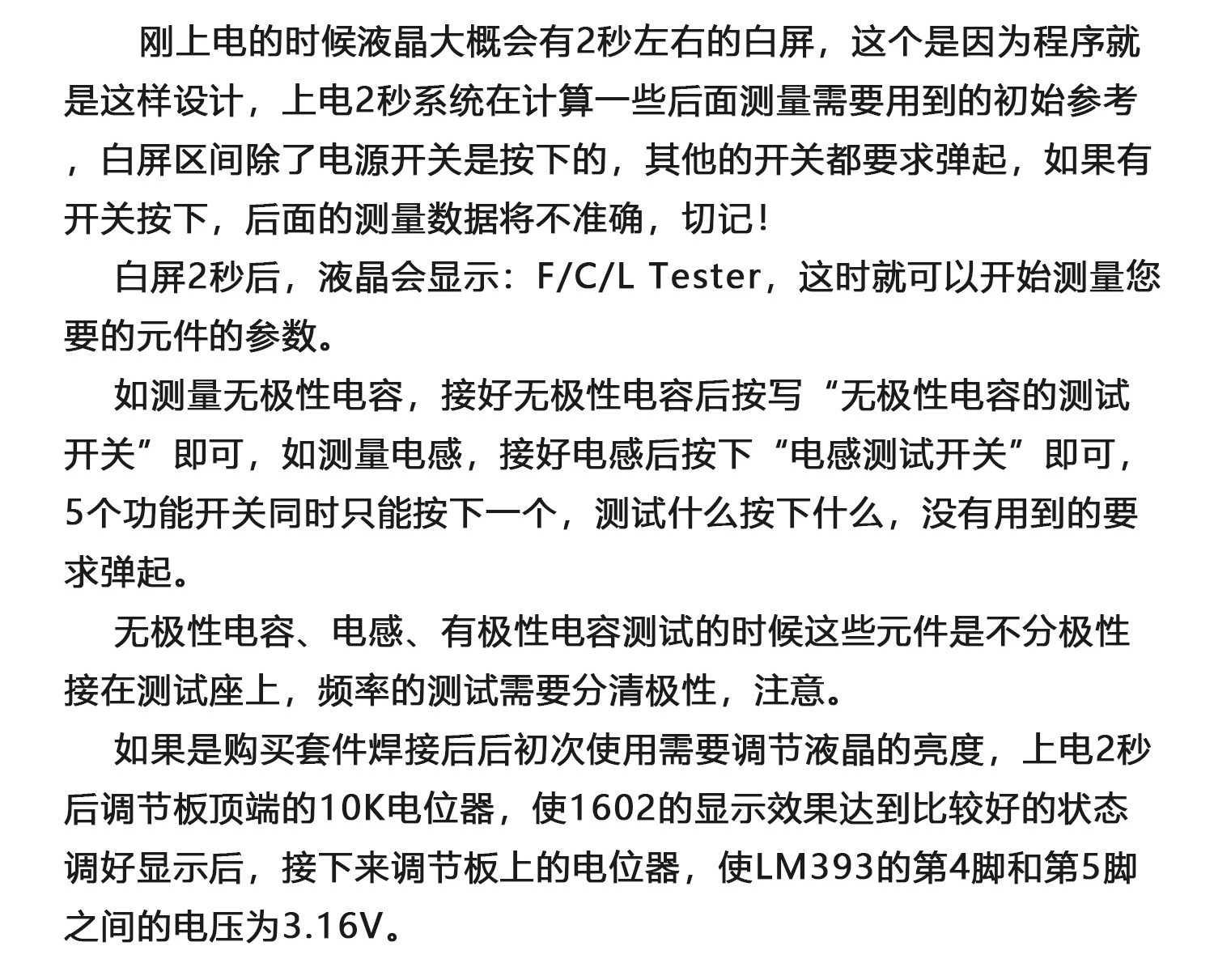

刚上电的时候液晶大概会有2秒左右的白屏，这个是因为程序就是这样设计，上电2秒系统在计算一些后面测量需要用到的初始参考，白屏区间除了电源开关是按下的，其他的开关都要求弹起，如果有开关按下，后面的测量数据将不准确，切记！
白屏2秒后，液晶会显示：F/C/L Tester，这时就可以开始测量您要的元件的参数。

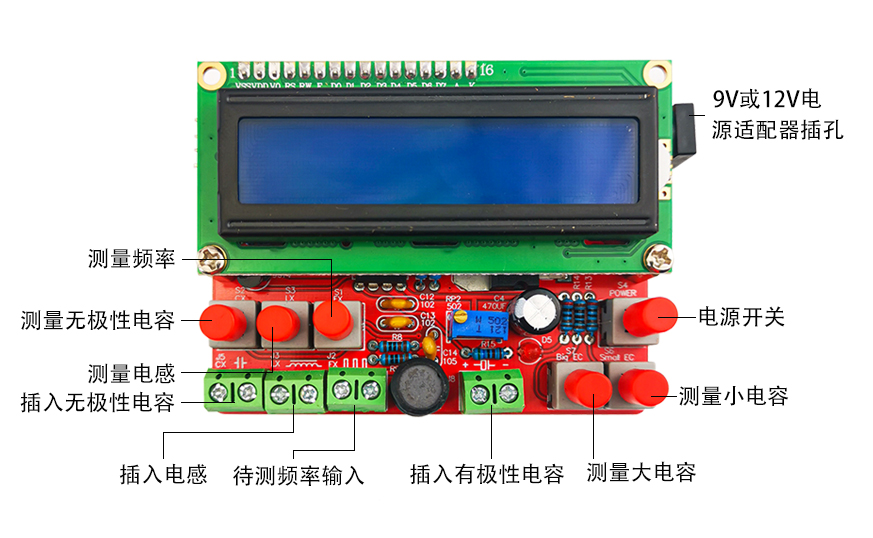

如测量无极性电容，按写“无极性电容的测试开关”后接好无极性电容可，如测量电感，按下“电感测试开关”接好电感后即可，5个功能开关同时只能按下一个，测试什么按下什么，没有用到的要求弹起。
无极性电容、电感、有极性电容测试的时候这些元件是不分极性接在测试座上，频率的测试需要分清极性，注意。
如果是购买套件焊接后后初次使用需要调节液晶的亮度，上电2秒后调节板顶端的10K电位器，使1602的显示效果达到比较好的状态：

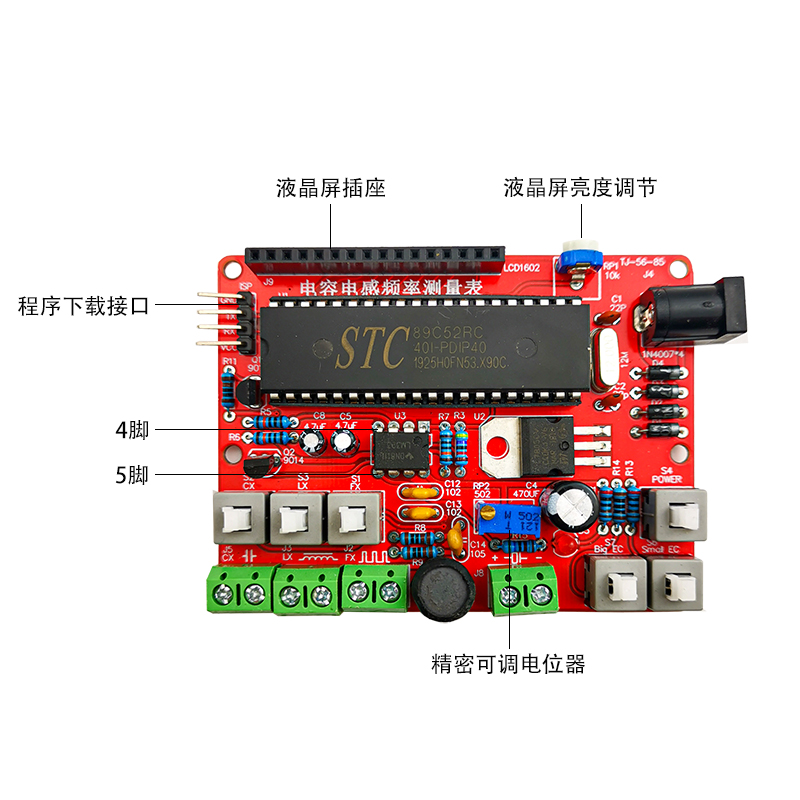

调好显示后，接下来调节板上的电位器，使LM393的第4脚和第5脚之间的电压为3.16V。
以上2个步骤是每个模块焊接好后都要调节一次的，调好后以后使用就不需要调节了。
三、功能测试

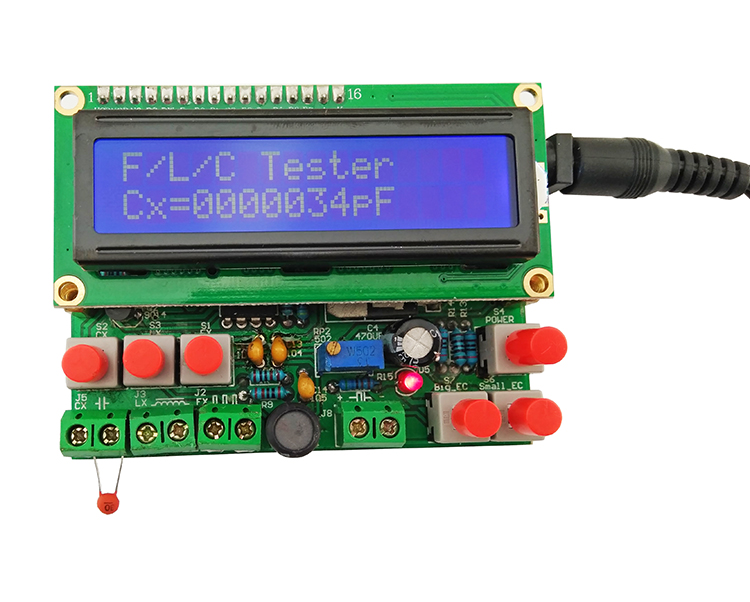

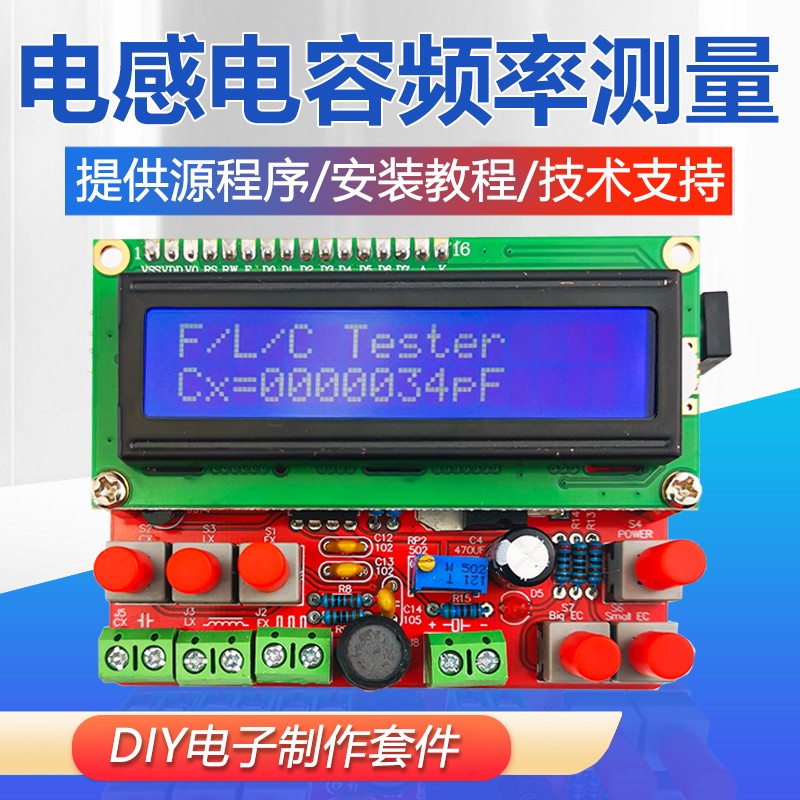

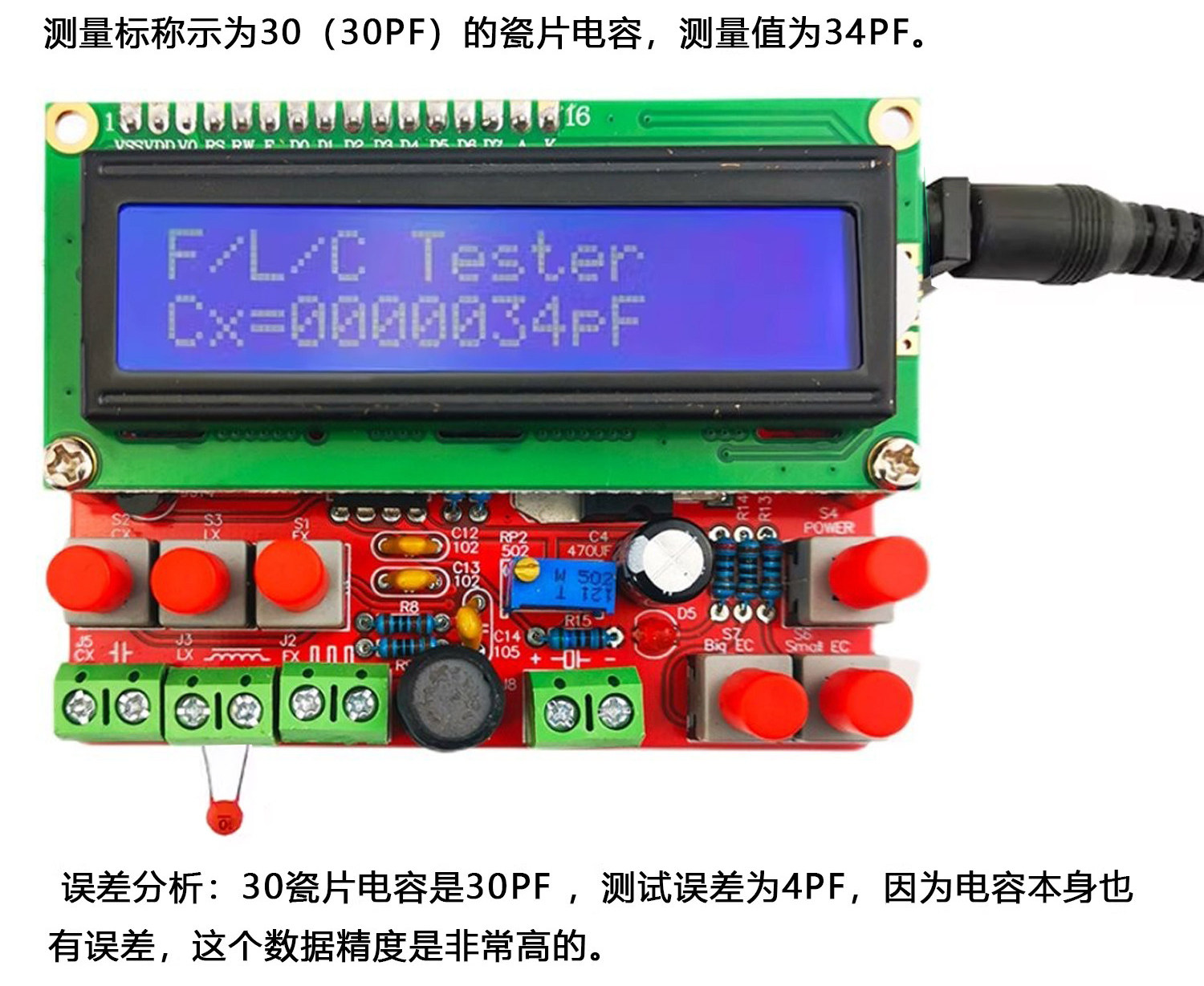

测量标称示为30（30PF）的瓷片电容，测量值为34PF。
误差分析：30瓷片电容是30PF ，测试误差为4PF，因为电容本身也有误差，这个数据精度是非常高的。

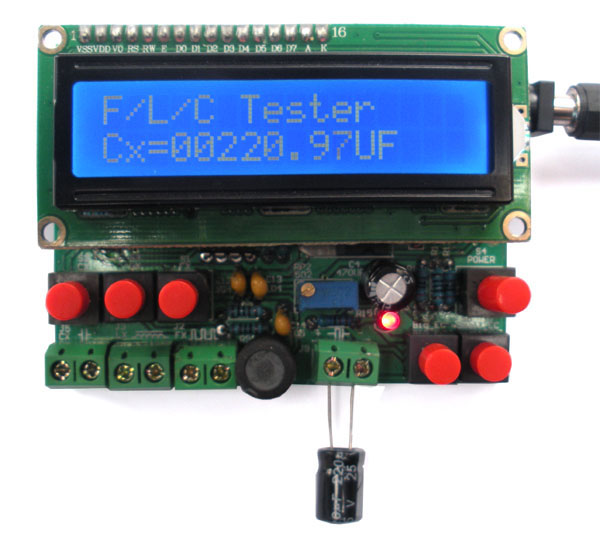

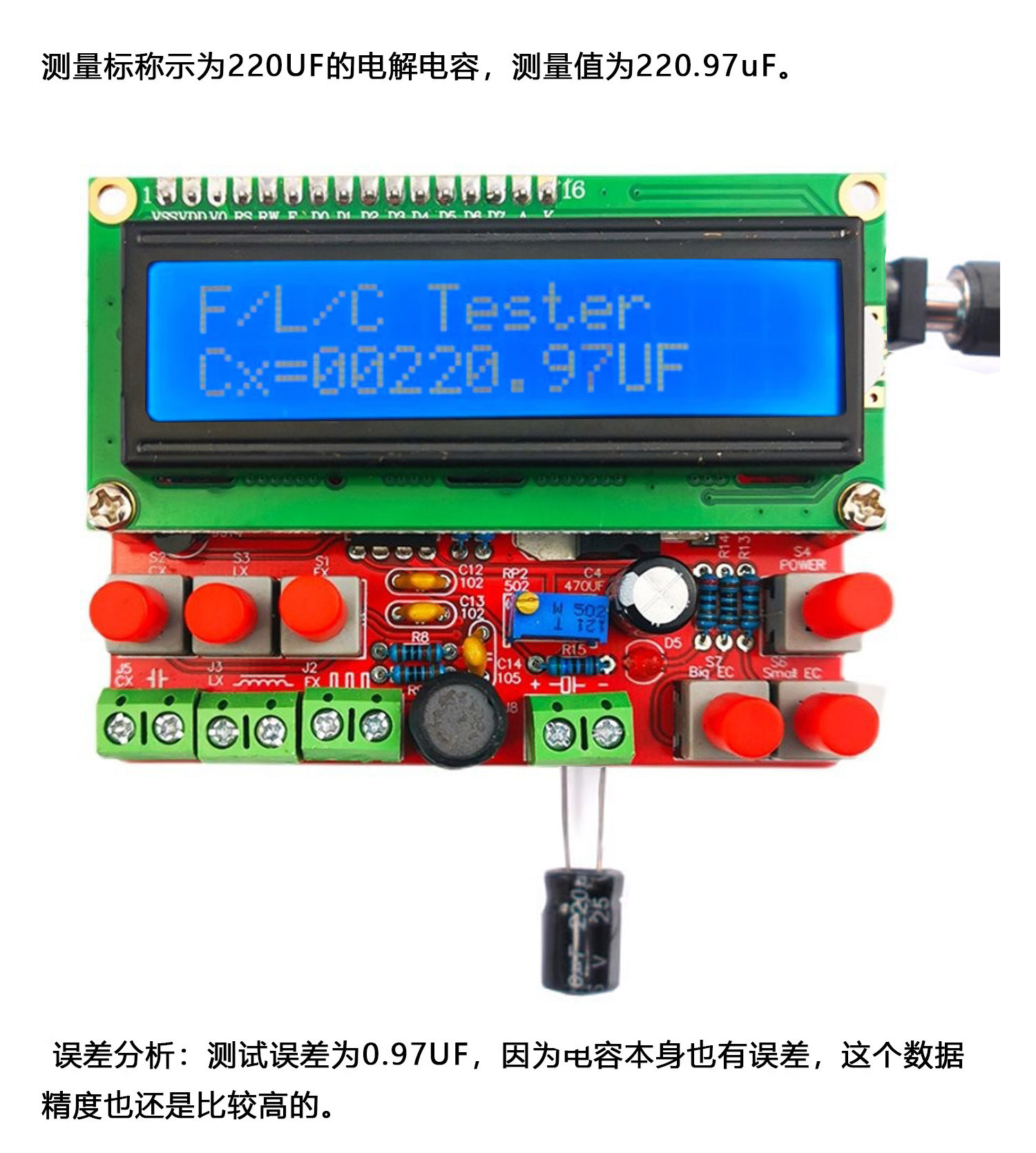

测量标称示为220UF的电解电容，测量值为220.97uF。
误差分析：测试误差为0.97UF，因为电容本身也有误差，这个数据精度也还是比较高的。

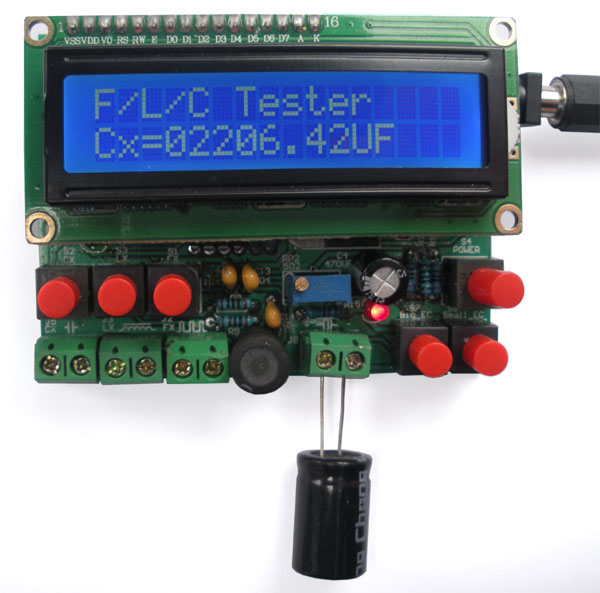

测量2200UF的大电解电容，测量值为2206.42uF.
误差分析：电容误差为6.42UF。这个精度也还算不错。电解电容误差本身就较大。

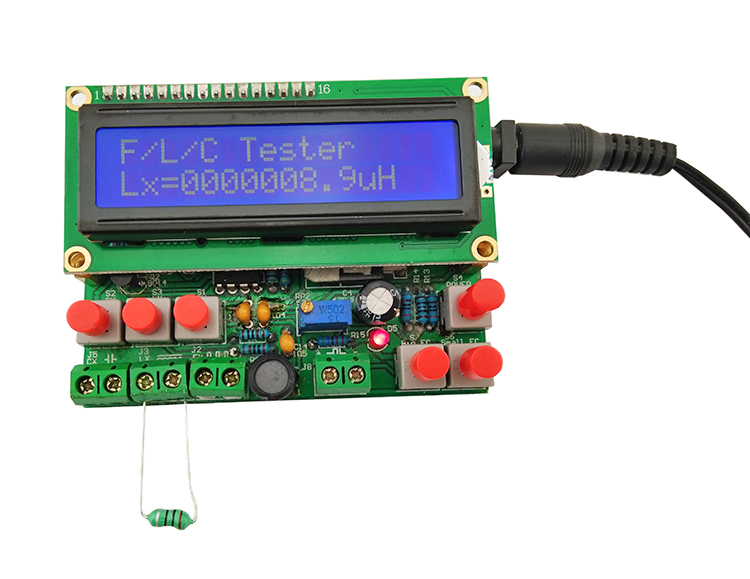

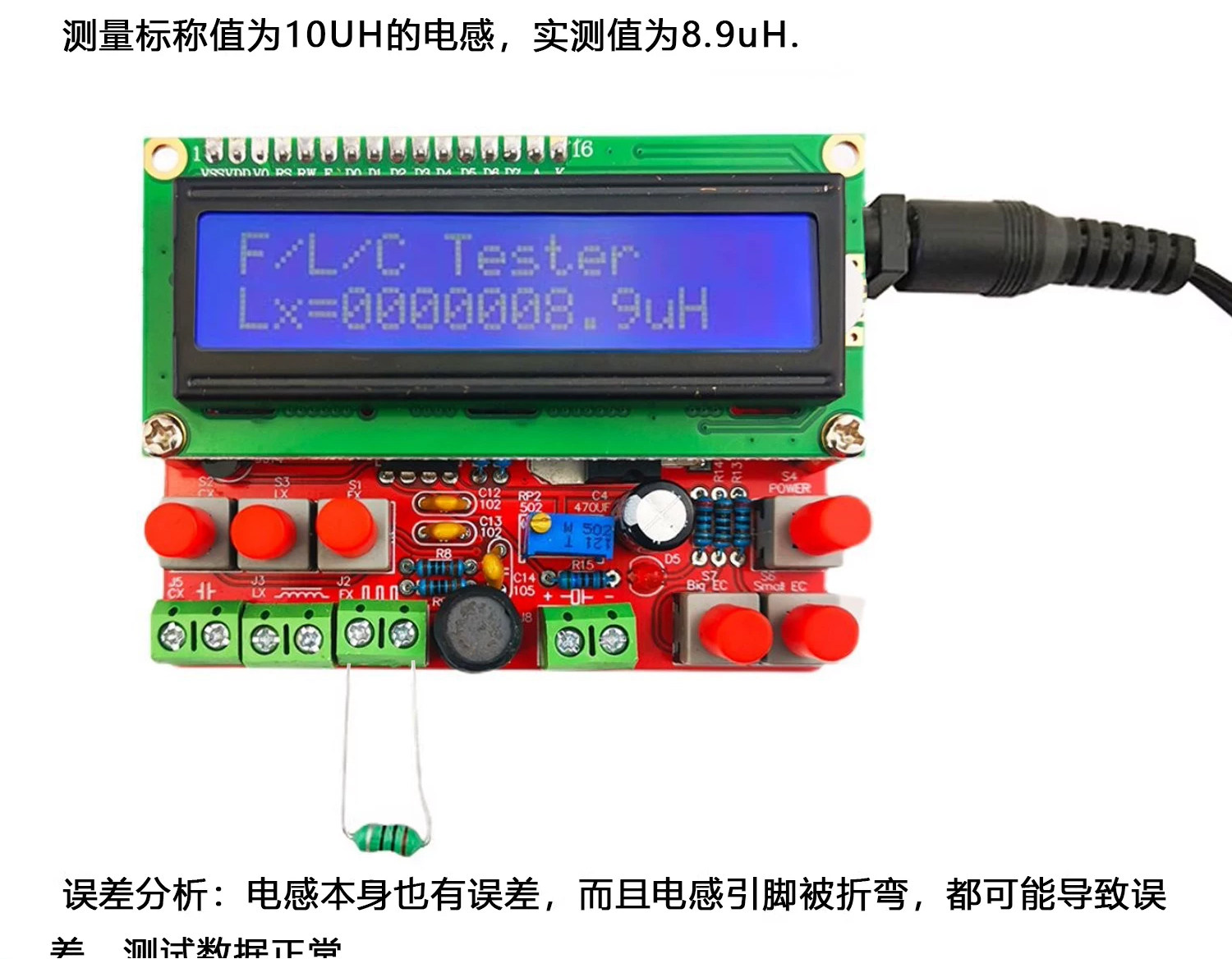

测量标称值为10UH的电感，实测值为8.9uH.
误差分析：电感本身也有误差，而且电感引脚被折弯，都可能导致误差。测试数据正常。

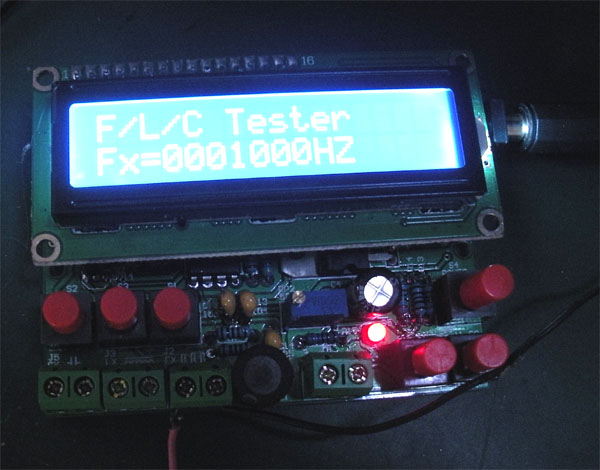

测量频率：（我是测量的示波器上产生的1000HZ信号）
测量频率准确！（室内测量，光线不好，照片较暗，请见谅！）

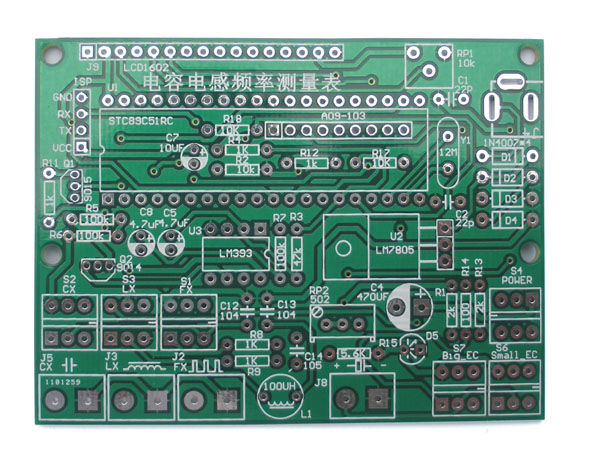

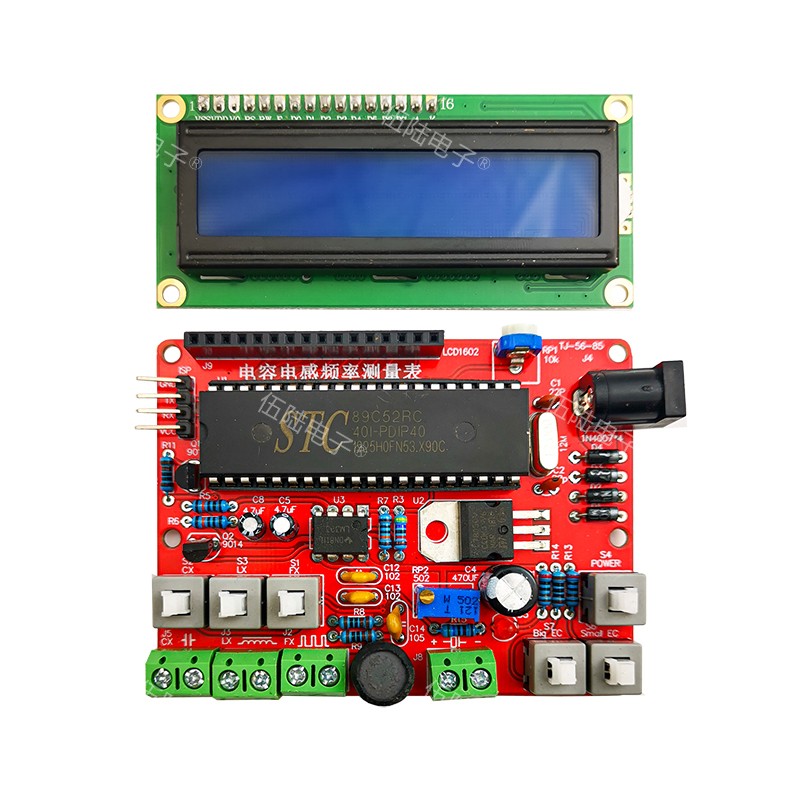

四、**PCB电路板
| 属性 | 参数 |
|---|---|
| 总库存 | 19992 件 |
| 商家编码 | TJ-56-85 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
