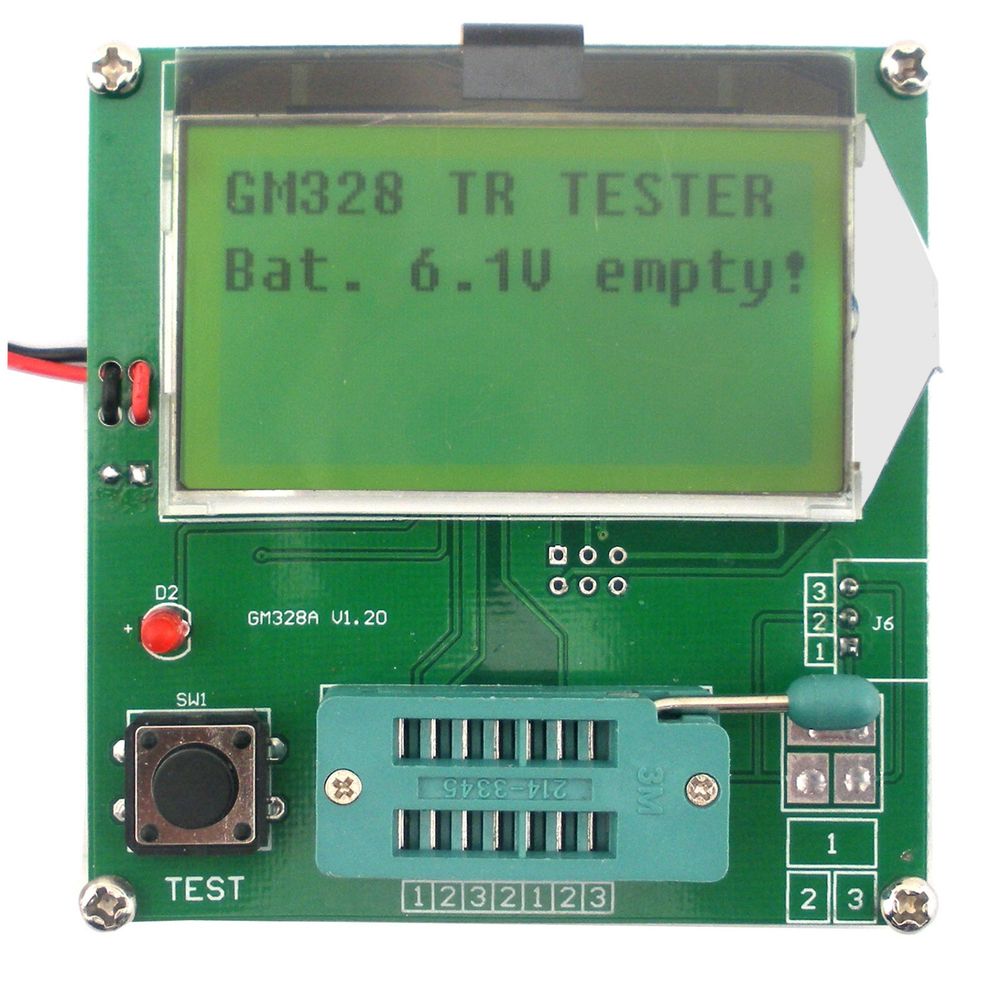

GM328A 晶体管测试仪 图形版 成品板 贴片版晶体管测试仪
GM328A（GM328的SMD版） 晶体管\RLC\ESR 测试仪
产品型号：TJ-56-412
一.概述
1.采用2015 V1.12版。
2.采用12864点阵液晶屏，显示内容更加丰富，图文并茂。

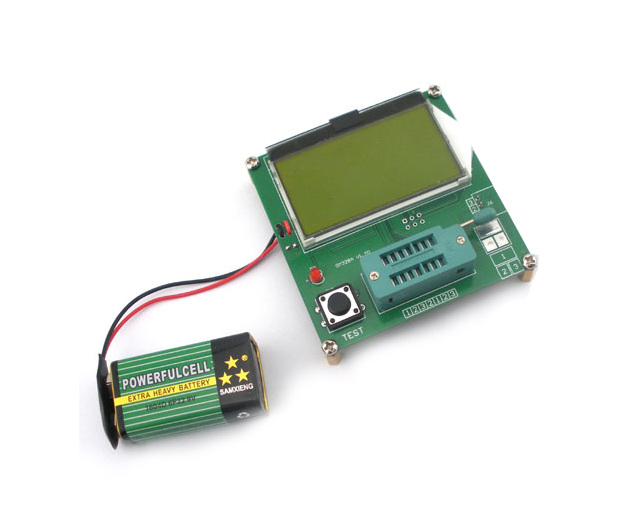

3.使用9V叠层电池供电。
4.影响精度的相关电阻采用高精度薄膜电阻，其余也采用了高精度薄膜电阻。
5.具备锁紧座和表贴测试端外，用户需自备测试勾测试端，测试线，测试勾或鳄鱼夹并做相应的焊接即可。
6.标准6线程序下载接口。
7.尺寸：72（宽）X 75（高）X20 (深）mm。
8重量：主机（不包含电池）约85克。
9.工作电流：9V电压时，稳定工作电流约20mA。
二.技术性能：
A，基本功能
一键操作，自动关机。
关机电流仅20nA左右。
采用8MH晶体。
能自动检测NPN、PNP双极晶体管，N沟道和P沟道MOS场效应管，结型场效应管，二极管，双二极管，小功率单向晶闸管和双向晶闸管。
自动识别元器件的引脚排布。
测量双极晶体管的电流放大系数和基极-射极门槛电压。
可以通过基极-射极的门槛电压和高电流放大系数识别达林顿晶体管。
可以检测双极晶体管和MOS管的保护二极管。
测量MOS场效应管的栅极门槛电压和栅极电容。
可以同时测量两个电阻并以电阻符号显示出来。在右侧显示带小数的4位数值。电阻符号两侧显示引脚序号。因此可以测量电位器。如果电位器滑动端不被调到某一位置，就可以区分出中间和两端引脚。
电阻测量的分辨率是0.1欧姆，可以测量到50M欧姆。
可以测量电容。用电容符号显示出来，在右侧显示数值，可以显示带小数4位数值。可以测量30pF-100mF的电容,分辨率1pF。
2uF以上的电容可以同时测量出等效串联电阻ESR值。可以显示带小数的两位数值，分辨率0.01欧姆。
可以以正确的顺序和二极管符号显示两个二极管，同时给出二极管的正向电压。
LED被检测为二极管，其正向电压更高。二合一的LED被识别为两个二极管。
反向击穿电压低于4.5V的稳压二极管可以被识别。
可以测量单一二极管的反向电容。如果连接双极晶体管的基极和集电极或发射极的某一引脚，也可以测量出集电结或发射结的反向电容。
只需一次测量就能获得整流桥的连接方式。
虽然电容的测量下限为 25pF,但你可以通过将被测电容与至少 25pF的已知容量的电容并联进行测量，然后从测量结果中将并联的电容减去而得到所要结果。
三、测试元件演示

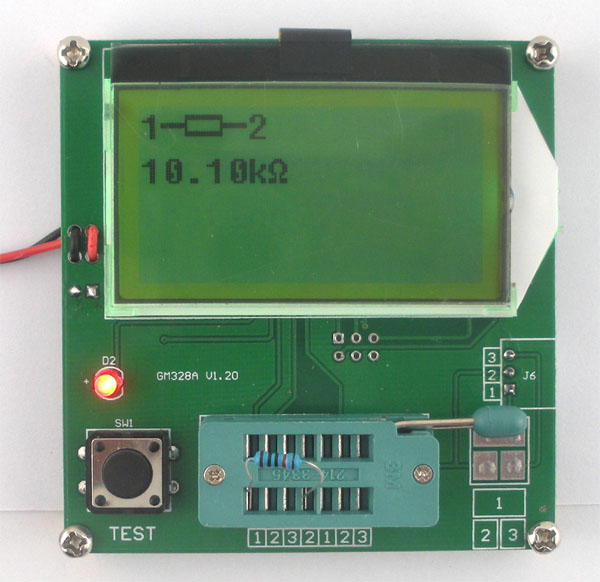

1.测量1个10K的电阻，电阻标称值偏差1%，在允许偏差范围之内。测量结果。

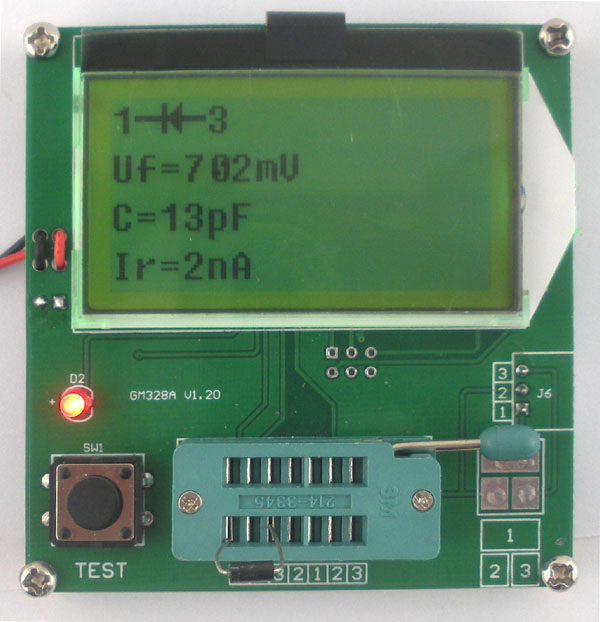

2.测量一个1N4007型二极管，非常清楚的显示了二极管正负极和结压降、结电容、反向电流等参数

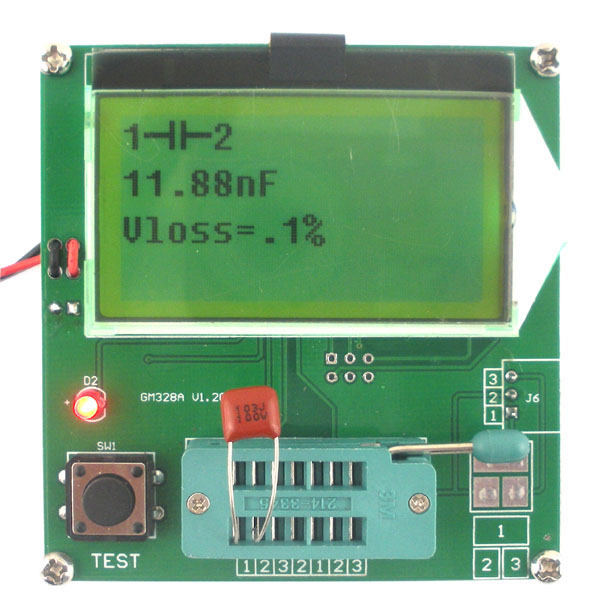

3.测量CBB电容的容量

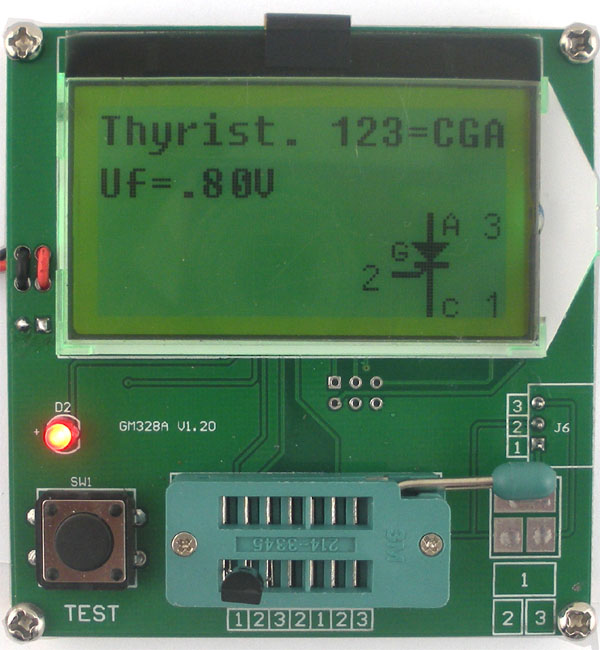

4. 测量单向晶闸管MCR100-6，很容易把引脚区分开来

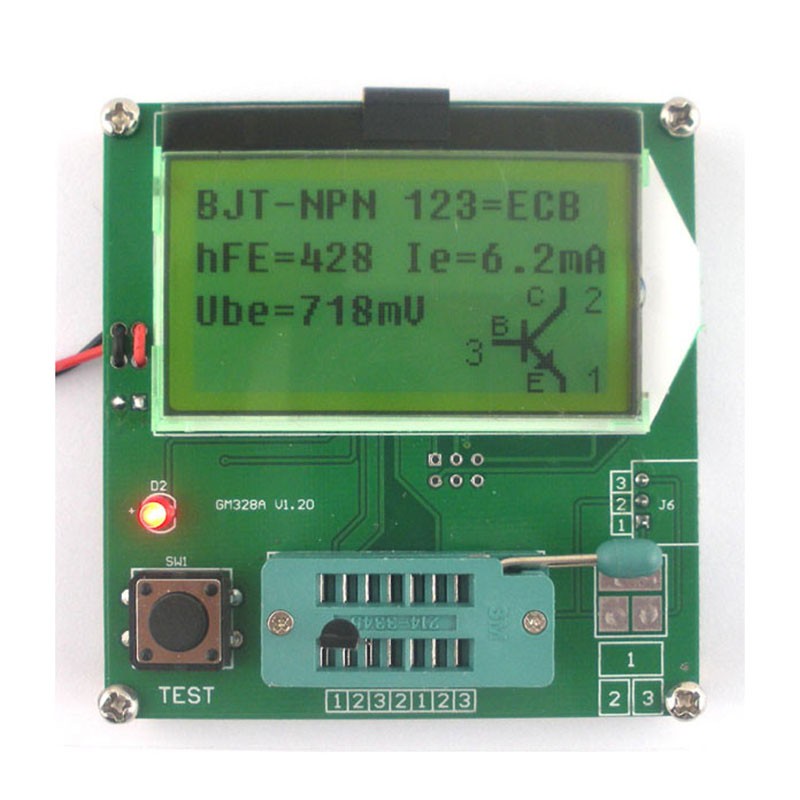

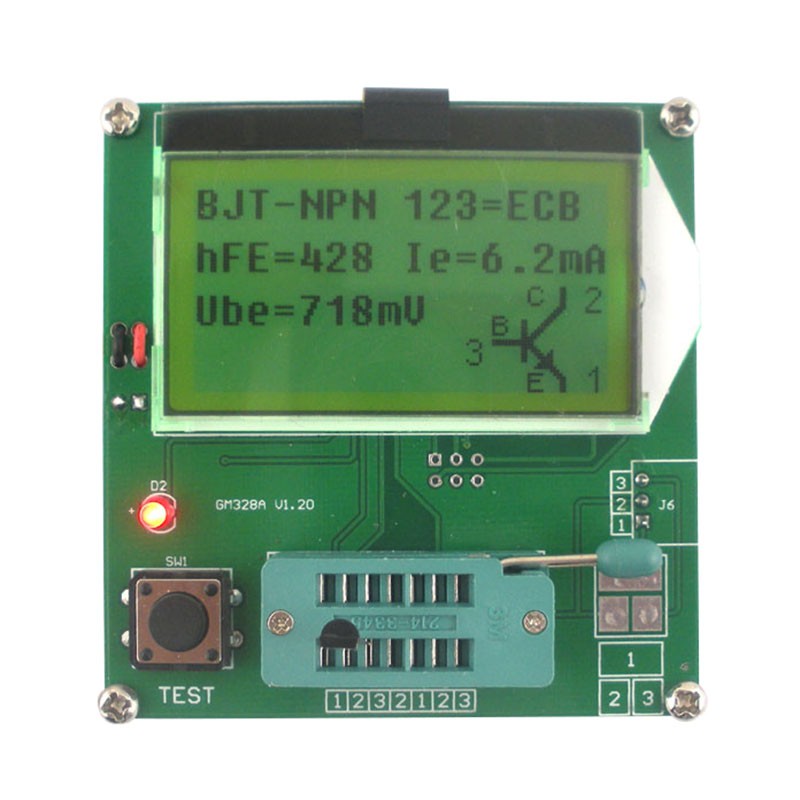

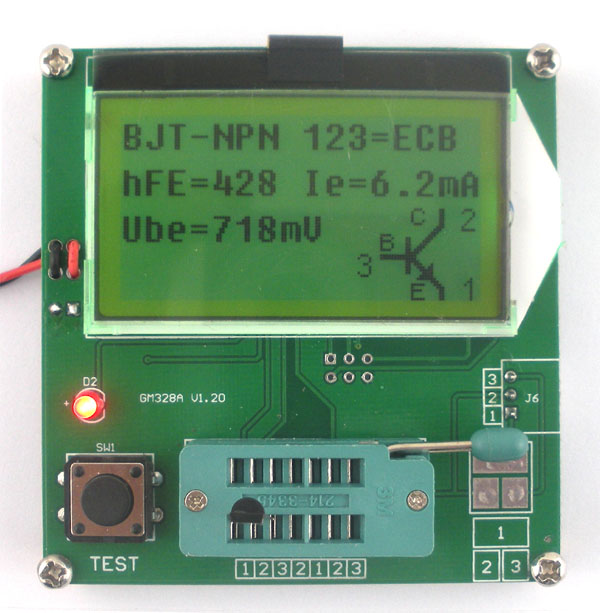

5.测量三极管的引脚及参数
