STC11F02单片机18B20数字温度计控制器套件电子组装实训DIY散件

¥15.9-17.95

编码： TJ-56-135

有货 29995

折扣时间

套餐：

套件

套件+3节五号电池盒

套件+3节五号电池盒+电池

数量：

本产品为套件，需要自己焊接安装。单片机程序已经写入芯片。

产品型号：TJ-56-135

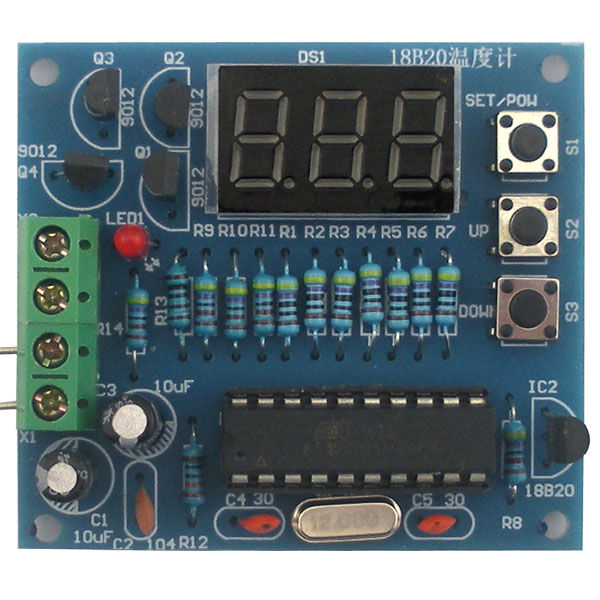

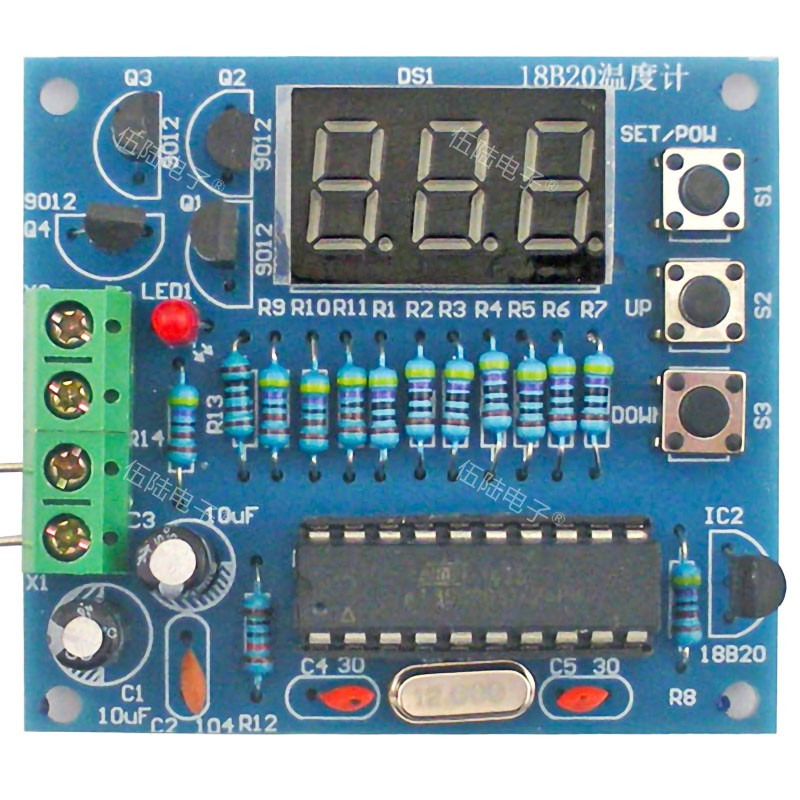

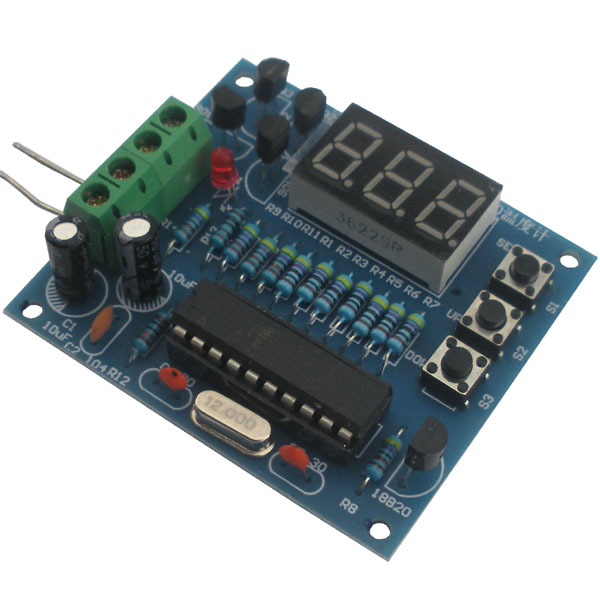

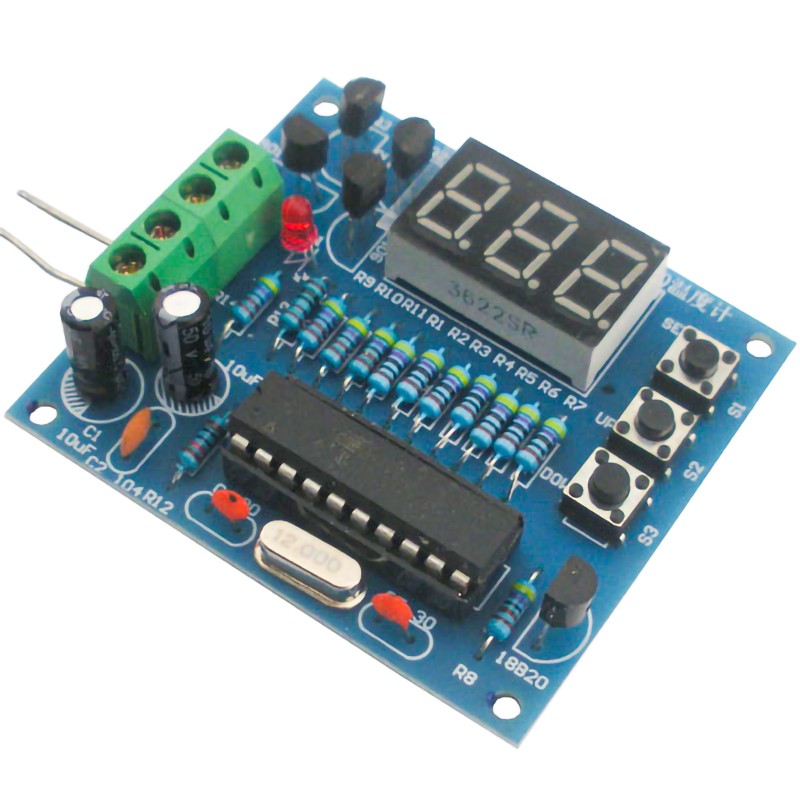

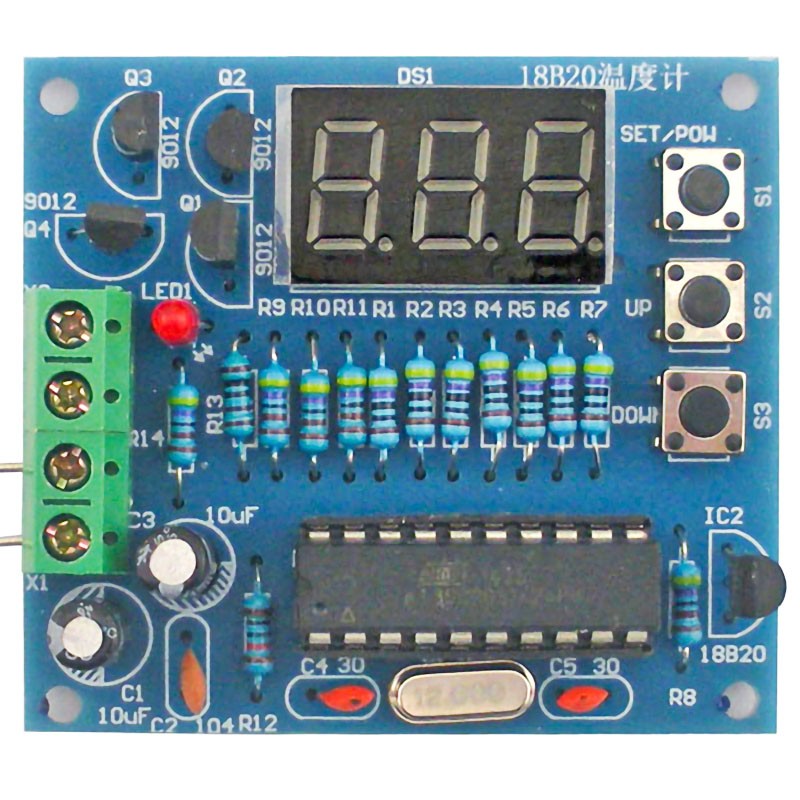

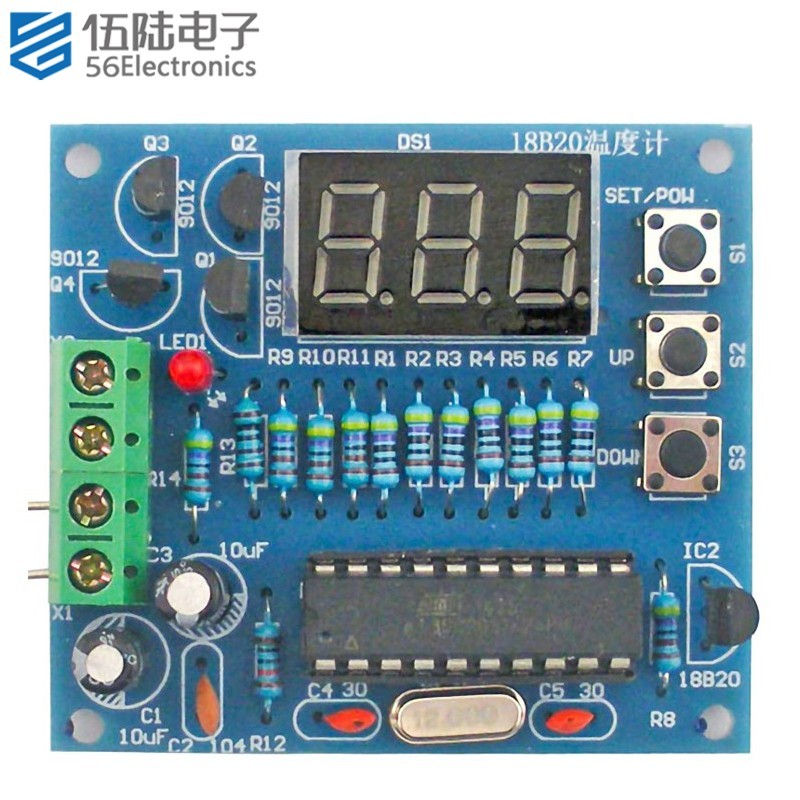

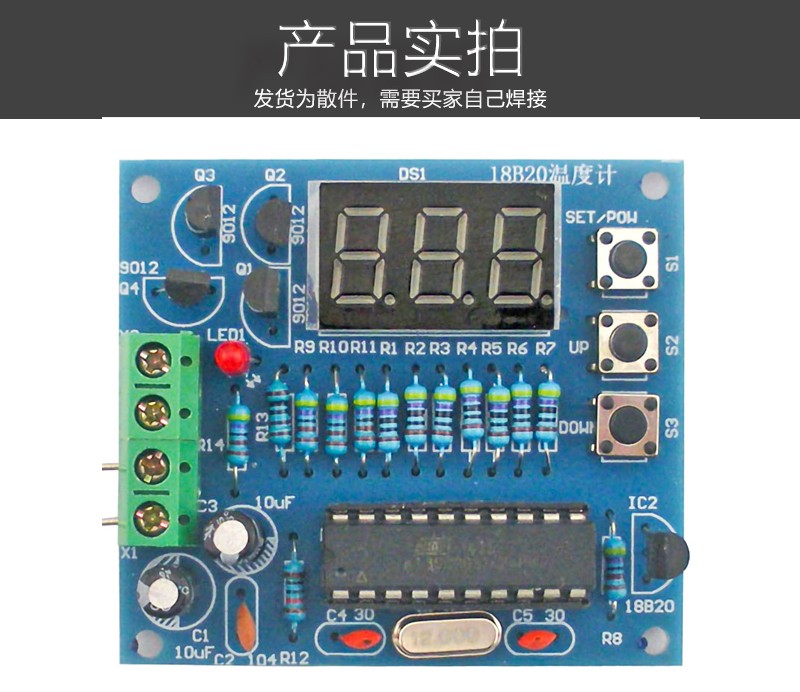

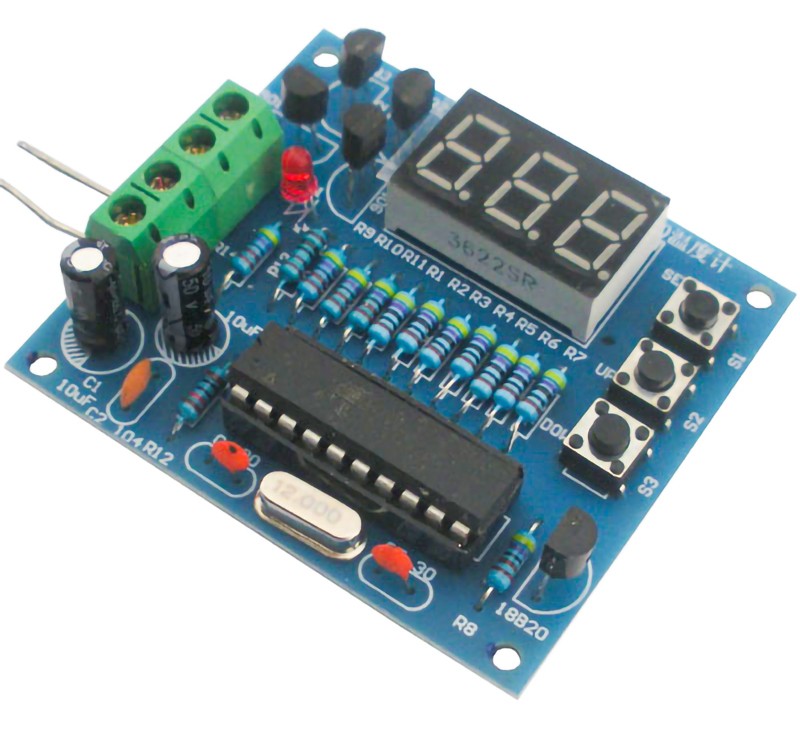

一、装配好的成品图片

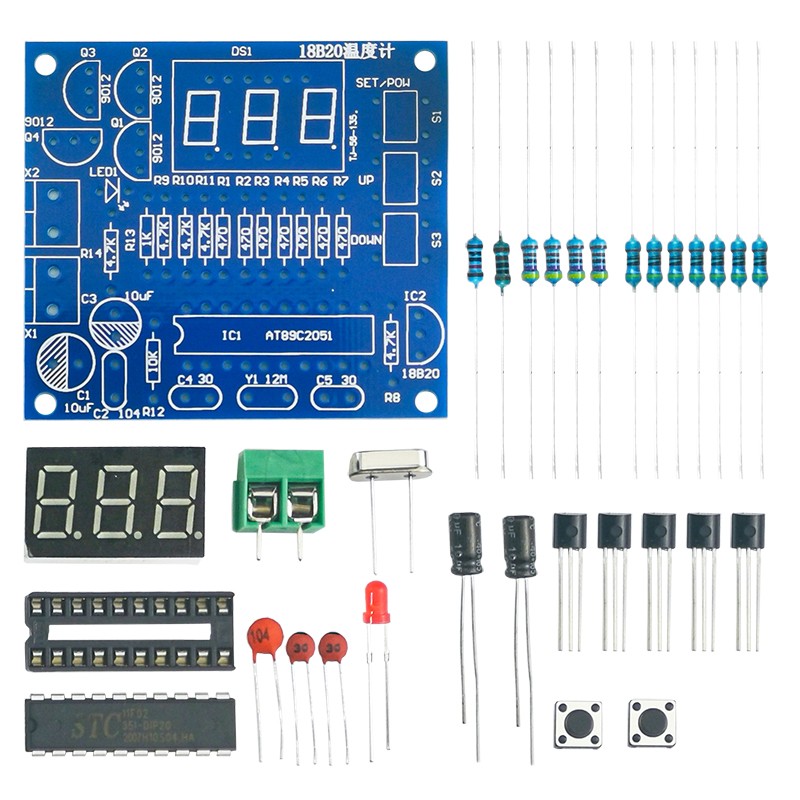

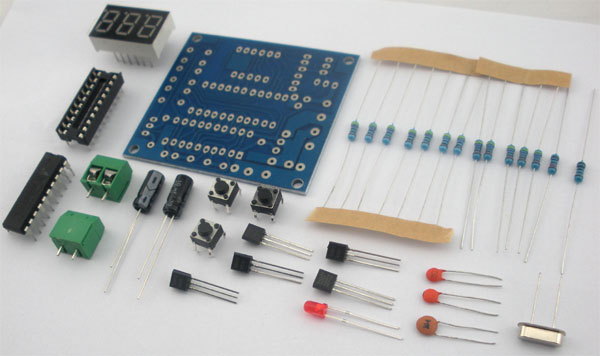

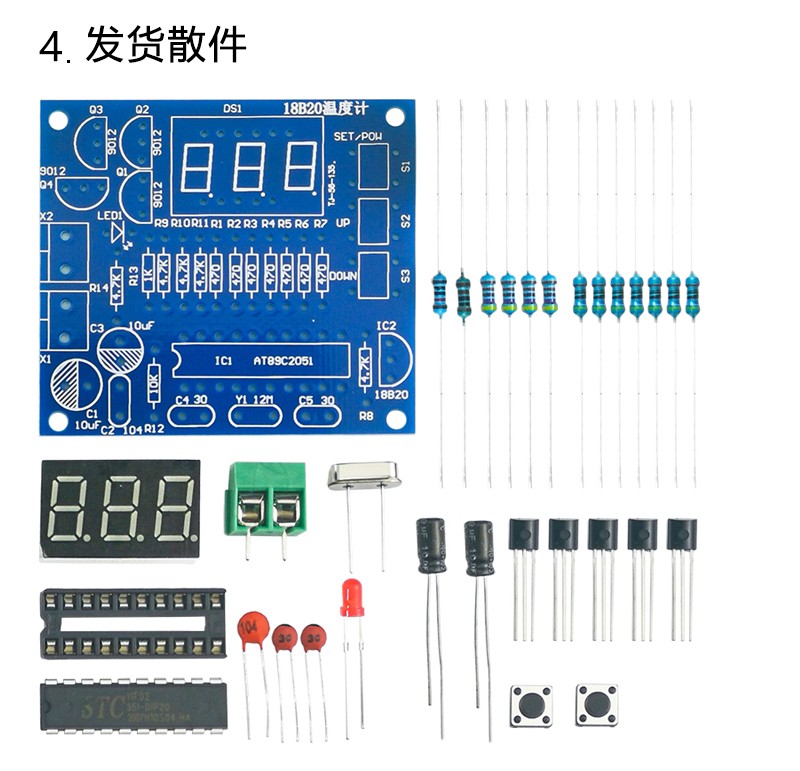

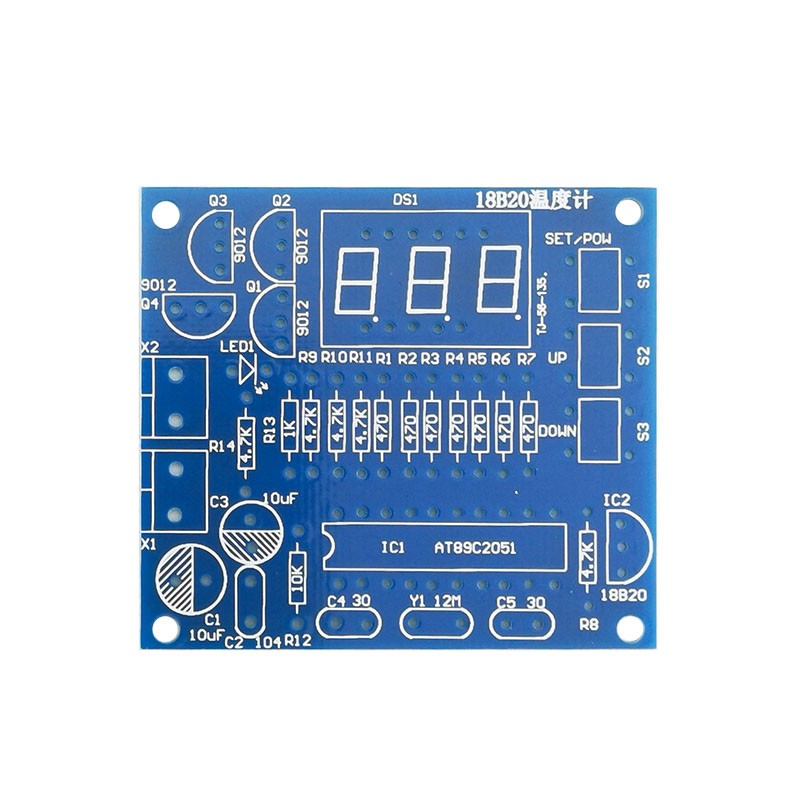

二、全套散件（配套电路图）

三、电路说明

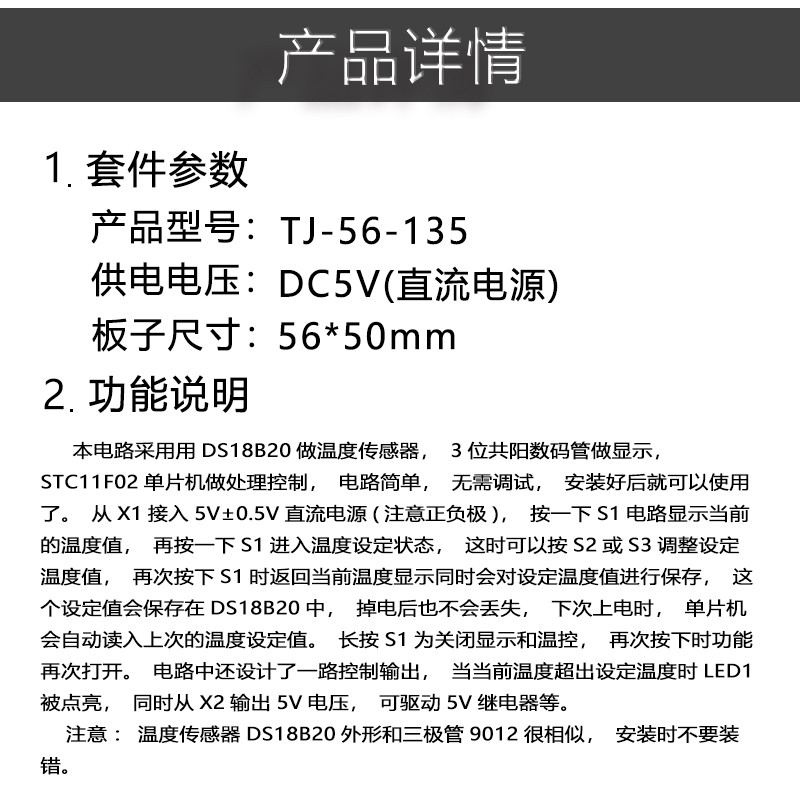

本电路采用用DS18B20做温度传感器，3位共阳数码管做显示，STC11F02单片机做处理控制，电路简单，无需调试，安装好后就可以使用了。从X1接入5V±0.5V直流电源(注意正负极)，按一下S1电路显示当前的温度值，再按一下S1进入温度设定状态，这时可以按S2或S3调整设定温度值，再次按下S1时返回当前温度显示同时会对设定温度值进行保存，这个设定值会保存在DS18B20中，掉电后也不会丢失，下次上电时，单片机会自动读入上次的温度设定值。长按S1为关闭显示和温控，再次按下时功能再次打开。电路中还设计了一路控制输出，当当前温度**出设定温度时LED1被点亮，同时从X2输出5V电压，可驱动5V继电器等。
注意：温度传感器DS18B20外形和三极管9012很相似，安装时不要装错。

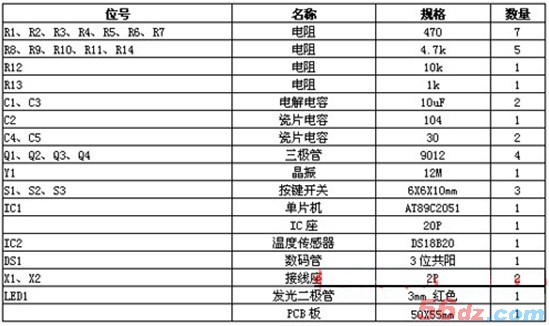

四、元件清单

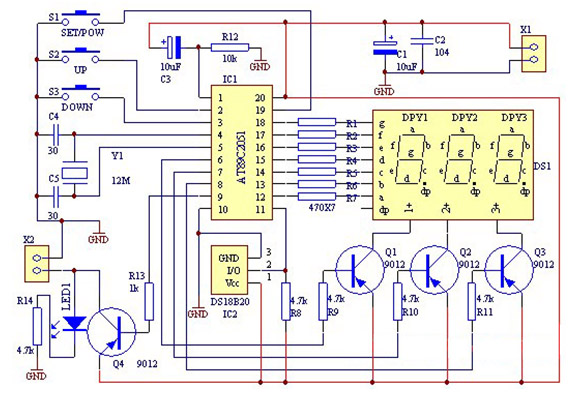

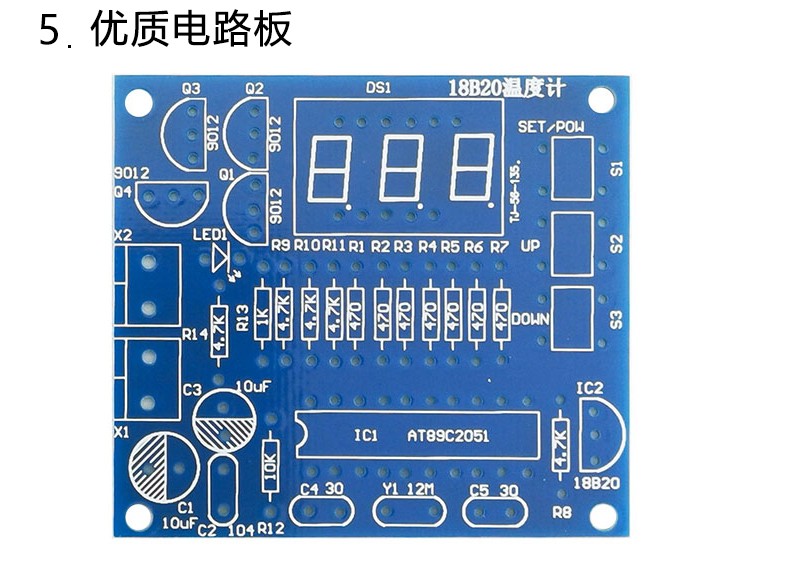

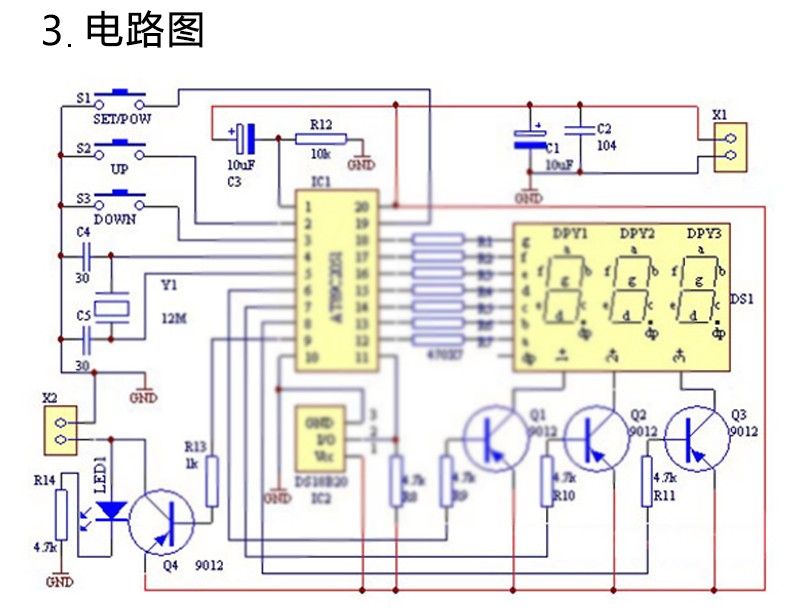

五、电路原理图
